适配AnetA83D打印机的线轴支撑支架

桌面级FDM3D打印作业场景中，耗材线轴的放置稳定性直接影响送丝流畅度，不少早期入门级机型出厂时未配置独立的线轴支撑结构，用户常采用外置堆放、侧面捆绑等临时固定方式，极易出现线材缠绕、送丝阻力波动、线轴坠落拉扯喷头等问题，轻则造成打印件层纹不均、拉丝错层，重则导致打印中断、喷头移位损坏成型面。这款适配AnetA8机型的线轴支架，正是针对老款入门机型的结构短板设计，完全依托设备原有安装点位实现固定，无需对机身进行打孔、切削等二次改装，降低用户改造门槛。

从结构设计逻辑来看，整套支架拆分两个打印成型部件与标准PVC管材组合装配，摒弃了全3D打印长悬臂的结构方案——长跨度全打印悬臂在长期承受1kg标准耗材线轴重量时，容易因PLA材料的蠕变特性出现下垂变形，导致线轴转动卡滞。设计中采用端盖与支撑座两个打印件作为连接节点，搭配标准规格PVC管作为悬臂承载主体，PVC管材的轴向抗弯折强度远高于同尺寸3D打印PLA结构，同时管材内壁光滑，穿装便捷，用户可直接在本地五金门店采购对应规格管材，无需额外定制非标零件。

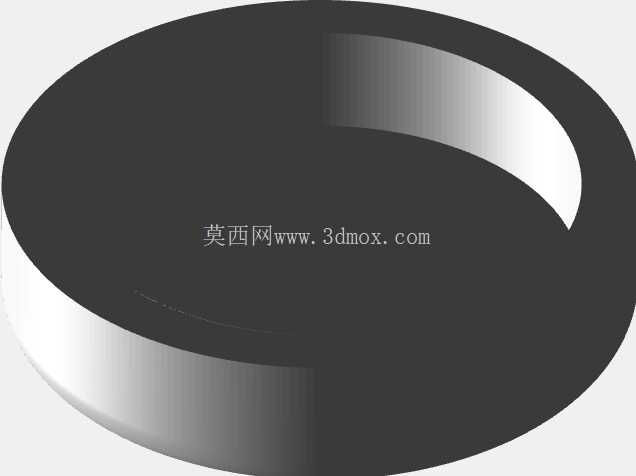

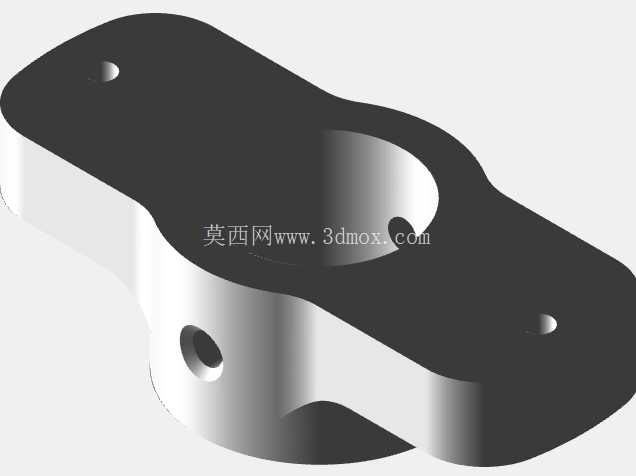

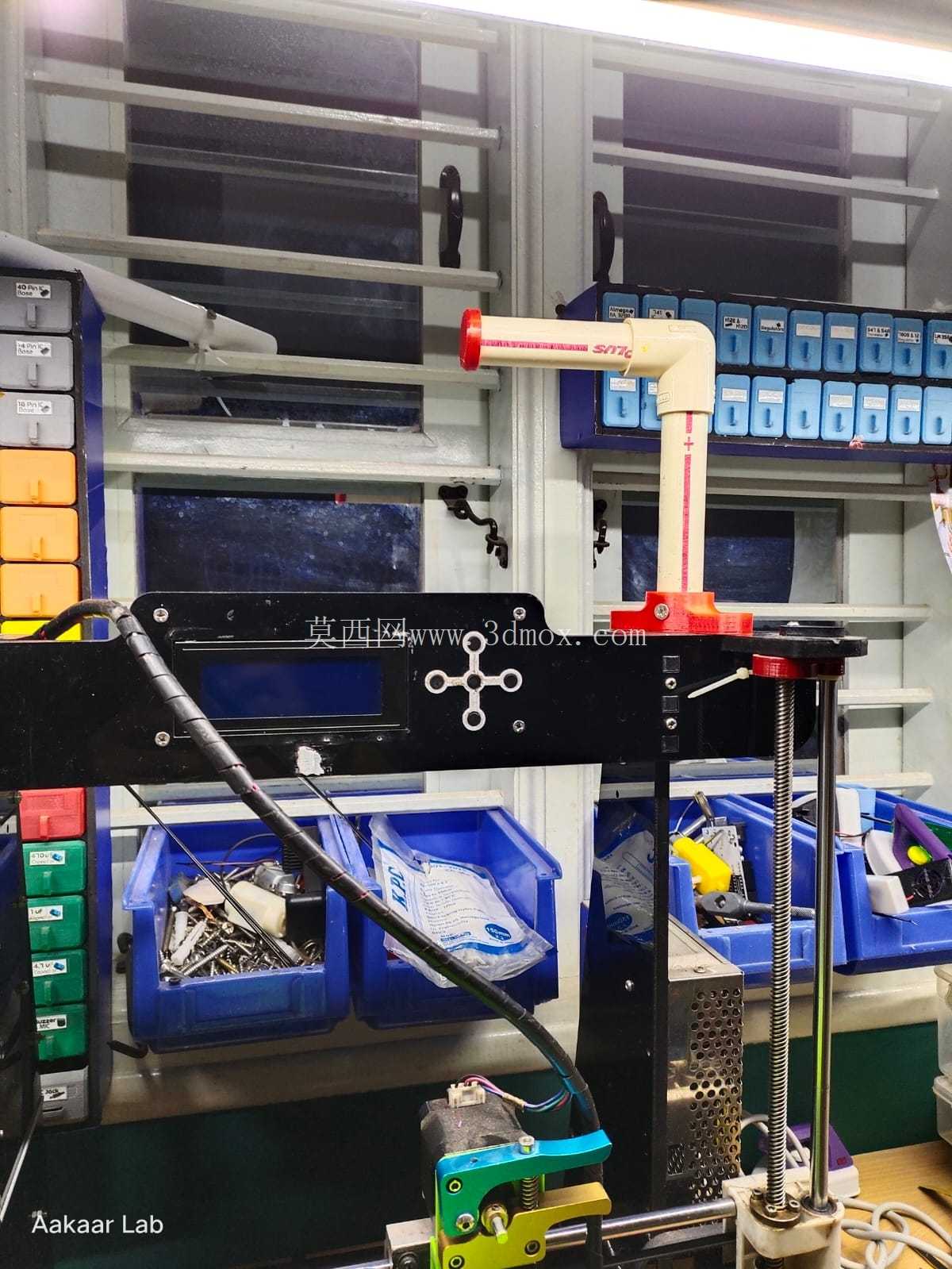

安装边界完全匹配AnetA8机型的原有螺丝孔位，支撑座底部的安装孔距与设备框架上的预装螺孔完全对齐，固定时直接采用设备原有螺丝即可完成锁紧，不会干涉X轴、Z轴的运动行程，线轴挂载后悬臂伸出长度经过反复校核，线材导出角度与挤出机进料口形成顺滑切线角度，避免线材在送进过程中出现过度弯折产生的送丝阻力，同时悬臂高度避开了Z轴丝杆的运动范围，不会在平台升降过程中出现剐蹭干涉。端盖部件设计为快拆结构，更换线轴时无需拆卸整个支撑座，仅需拔下外侧端盖即可套入新的线轴，操作便捷，端盖内侧做了限位凸台，可限制线轴在悬臂上的轴向窜动，避免打印过程中线轴左右滑动导致的送丝偏移。

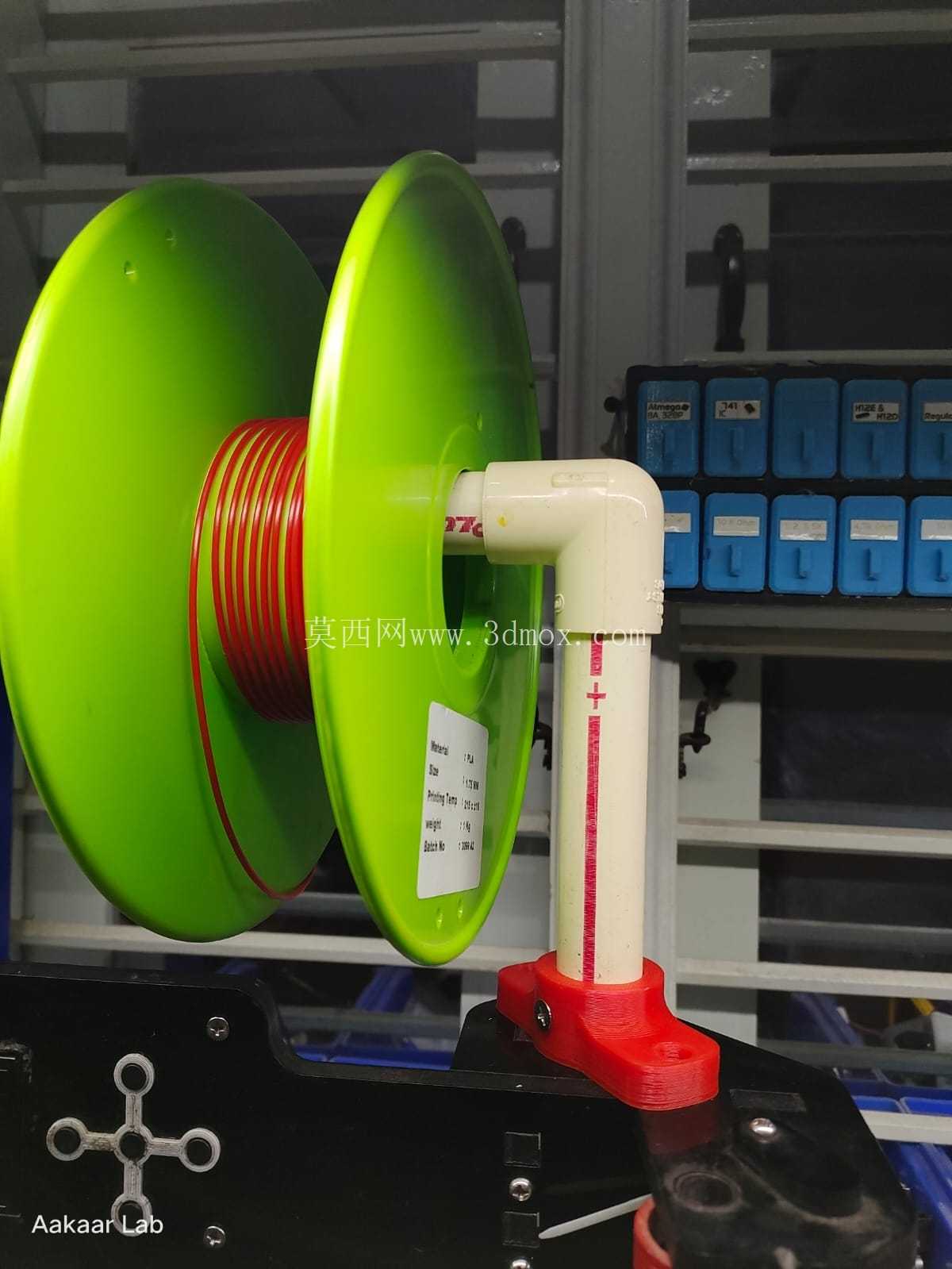

实际使用场景中，该支架可适配常规1kg规格的PLA、ABS、PETG等常见3D打印耗材线轴，线轴在PVC管上可顺畅转动，送丝过程中阻力均匀，不会出现线轴卡滞导致的送丝不足问题。两个打印部件均采用无支撑打印设计，用户自行打印时无需添加支撑结构，打印完成后仅需去除少量层纹毛刺即可完成装配，装配过程无需额外粘接剂，依靠PVC管与打印件的孔位过盈配合即可实现牢固连接，整体结构刚性充足，长期挂载满重线轴也不会出现明显形变。

从结构优化角度来看，这种打印件加标准型材的组合设计思路，也为其他入门级3D打印机的配件改造提供了参考，在控制打印成本、缩短打印时长的同时，兼顾了结构强度与装配便捷性，避免了全打印结构的性能短板，同时充分利用设备原有安装点位，不破坏设备原有结构完整性，用户可随时拆卸恢复设备原始状态。支架的悬臂长度经过实际打印测试，线材从线轴导出到挤出机的路径中无尖锐拐点，可减少线材的磨损掉屑，降低挤出机堵头的概率，对于长期使用老款AnetA8机型的用户来说，能够有效提升打印过程的稳定性，减少因耗材放置问题导致的打印故障。
