可组装迷你拉杆手提箱3D打印玩具

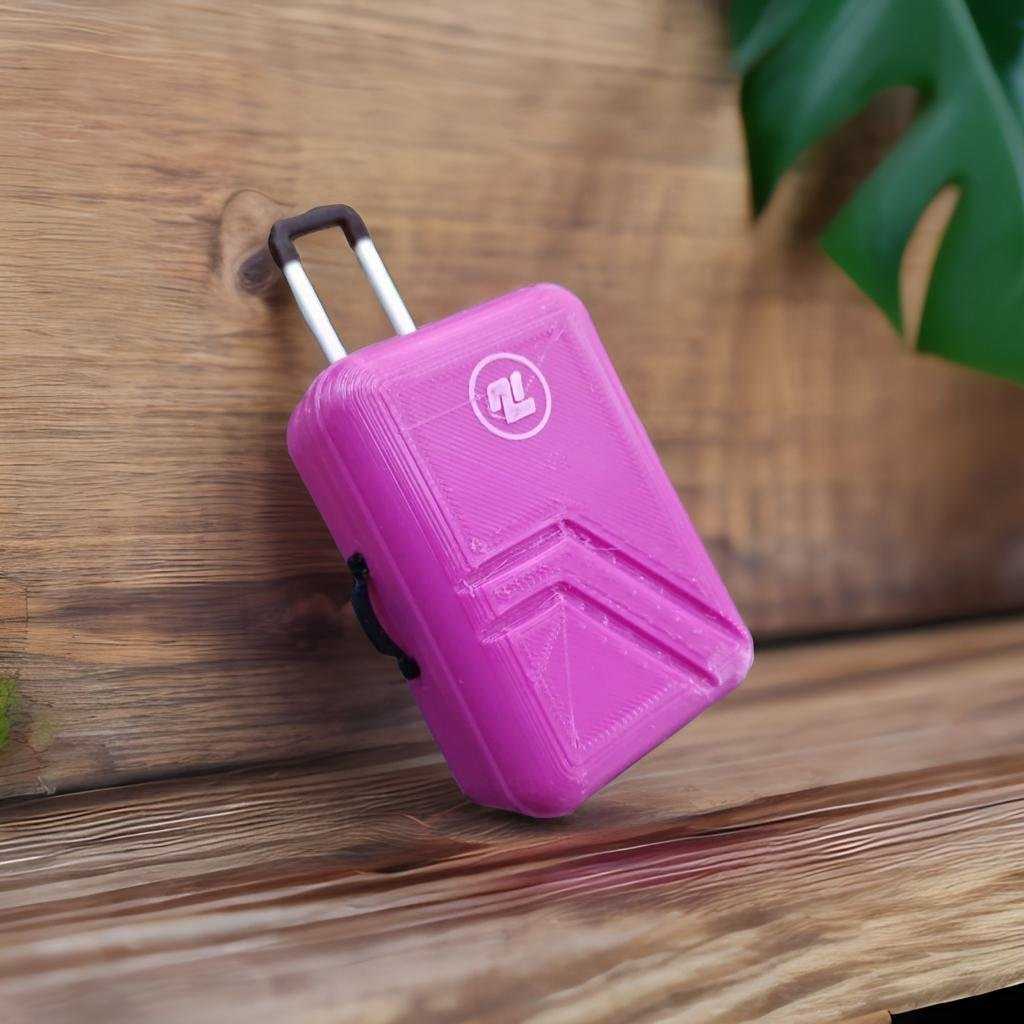

　　这款微缩拉杆手提箱玩具的设计初衷，是面向桌面级FDM3D打印场景开发的可组装趣味模型，适配日常创客DIY、微缩场景搭建、儿童益智拼装等多个使用场景，既可以作为1:12比例娃娃屋的场景配件，也能单独作为桌面解压拼装摆件，还可用于3D打印入门教学的组装演示案例，帮助新手理解卡扣配合、活动结构的打印与装配逻辑。

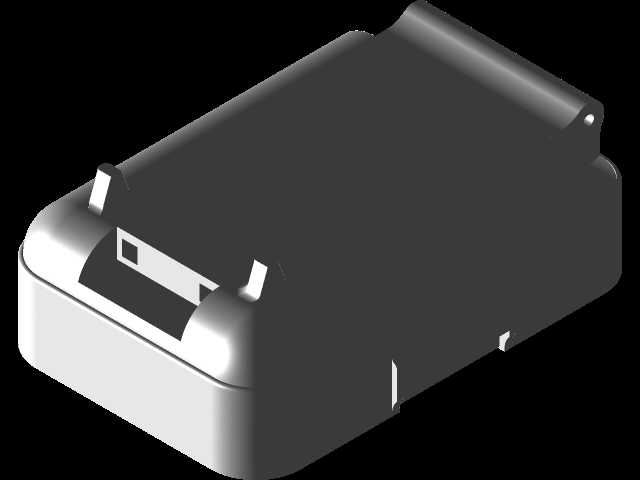

　　从结构设计思路来看，整个模型拆分为箱体主体、可伸缩拉杆、侧置提手、底部滚轮四个独立打印部件，所有配合面均预留了0.2mm的装配间隙，无需额外胶水粘接即可完成拼装，降低打印后处理的难度。箱体外壳采用等壁厚设计，壁厚统一设置为1.8mm，刚好匹配主流0.4mm喷嘴3D打印机的4线壁打印路径，既保证壳体的结构强度，又能减少打印耗材的使用，避免实心结构带来的打印时间过长、耗材浪费问题。箱体表面做了微弧度过渡处理，没有尖锐直角，既还原真实拉杆箱的圆润外观，也能避免3D打印过程中直角位置的翘边问题，同时提升把玩时的手感，防止棱角划伤。

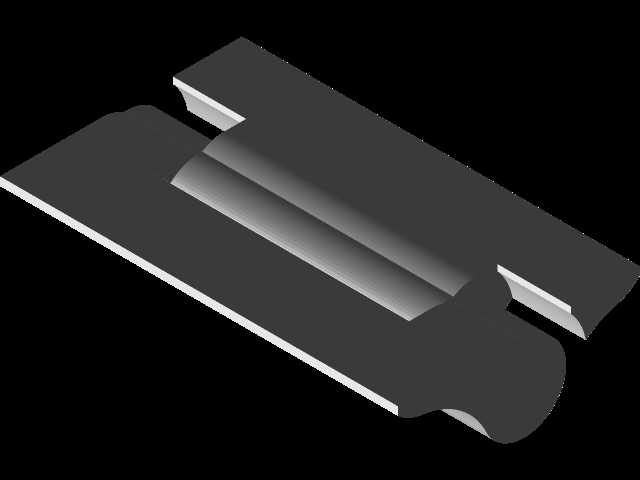

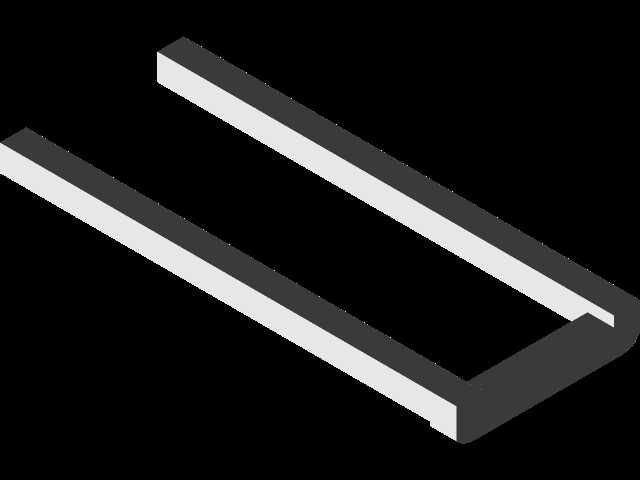

　　可伸缩拉杆部分采用双杆导向结构，拉杆与箱体上的导向槽采用间隙配合，抽拉行程设置为20mm，完全拉出后可通过杆身末端的限位凸台实现锁止，不会出现拉杆完全脱出的问题，模拟真实拉杆箱的伸缩使用手感。侧置提手采用铰接结构设计，与箱体侧面的安装座通过销轴配合，可实现0-90度的翻转，放平状态下贴合箱体侧面，立起状态下可用于手提，铰接位置的配合间隙经过优化，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大出现松垮晃动的问题。底部滚轮采用偏心轴安装结构，滚轮可绕安装轴自由转动，模拟真实行李箱滚轮的滚动效果，滚轮直径设置为6mm，突出箱体底面1mm，放置在平面上时可平稳支撑整个箱体，拖动时可顺畅滚动。

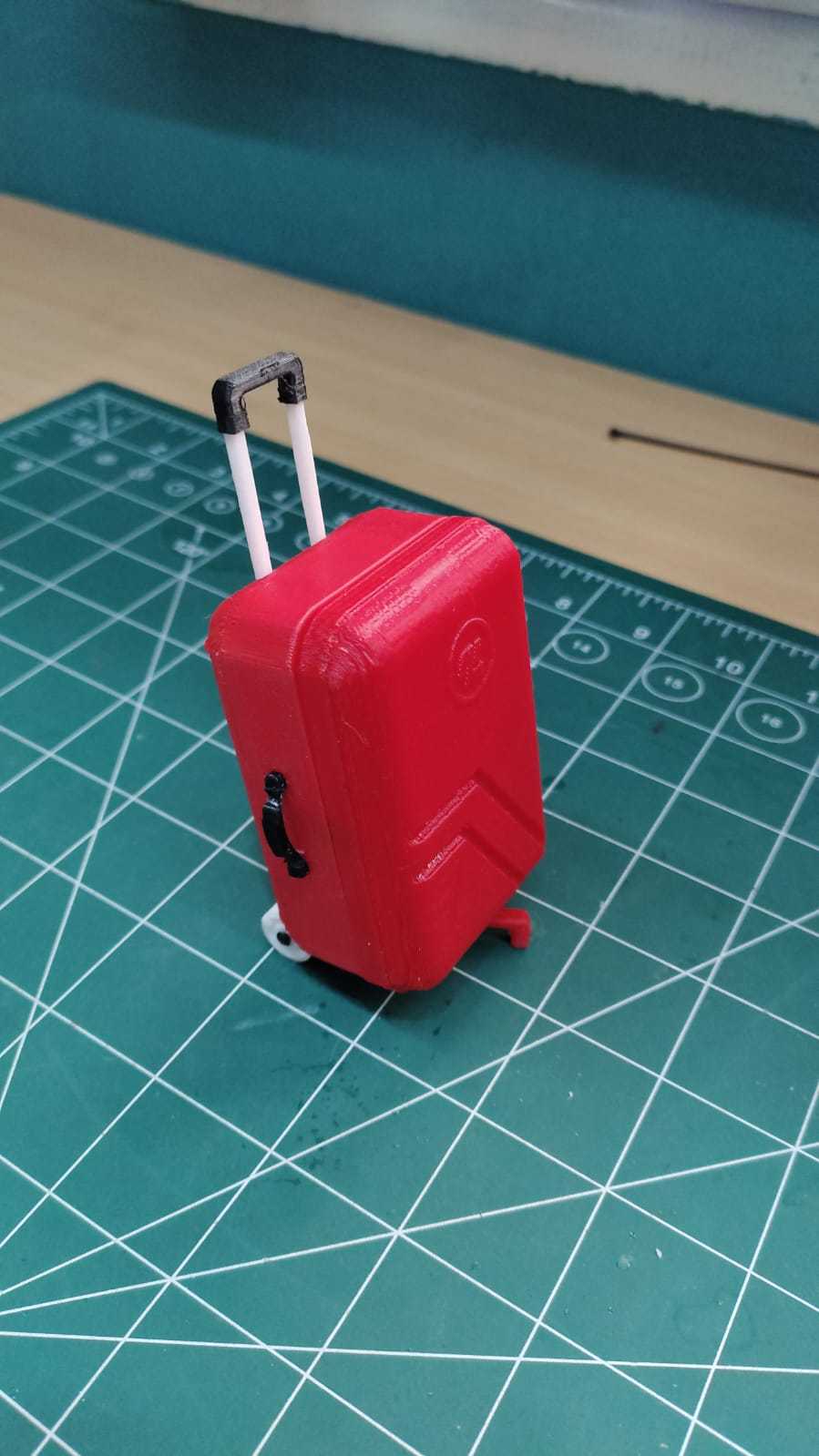

　　从安装边界与尺寸参数来看，整个模型组装完成后的外形尺寸为长35mm、宽20mm、高50mm（拉杆收回状态），拉杆完全拉出后总高度为70mm，所有部件均可在100mm级打印尺寸的桌面3D打印机上完成制作，无需大尺寸打印设备。打印时所有部件均无需添加支撑，摆放方向均选择最大平面贴合热床，箱体主体打印时开口朝下摆放，拉杆、提手、滚轮均采用平放摆放，最大限度减少支撑材料的使用，降低打印后处理的工作量，打印完成后仅需去除少量打印拉丝即可进行组装。

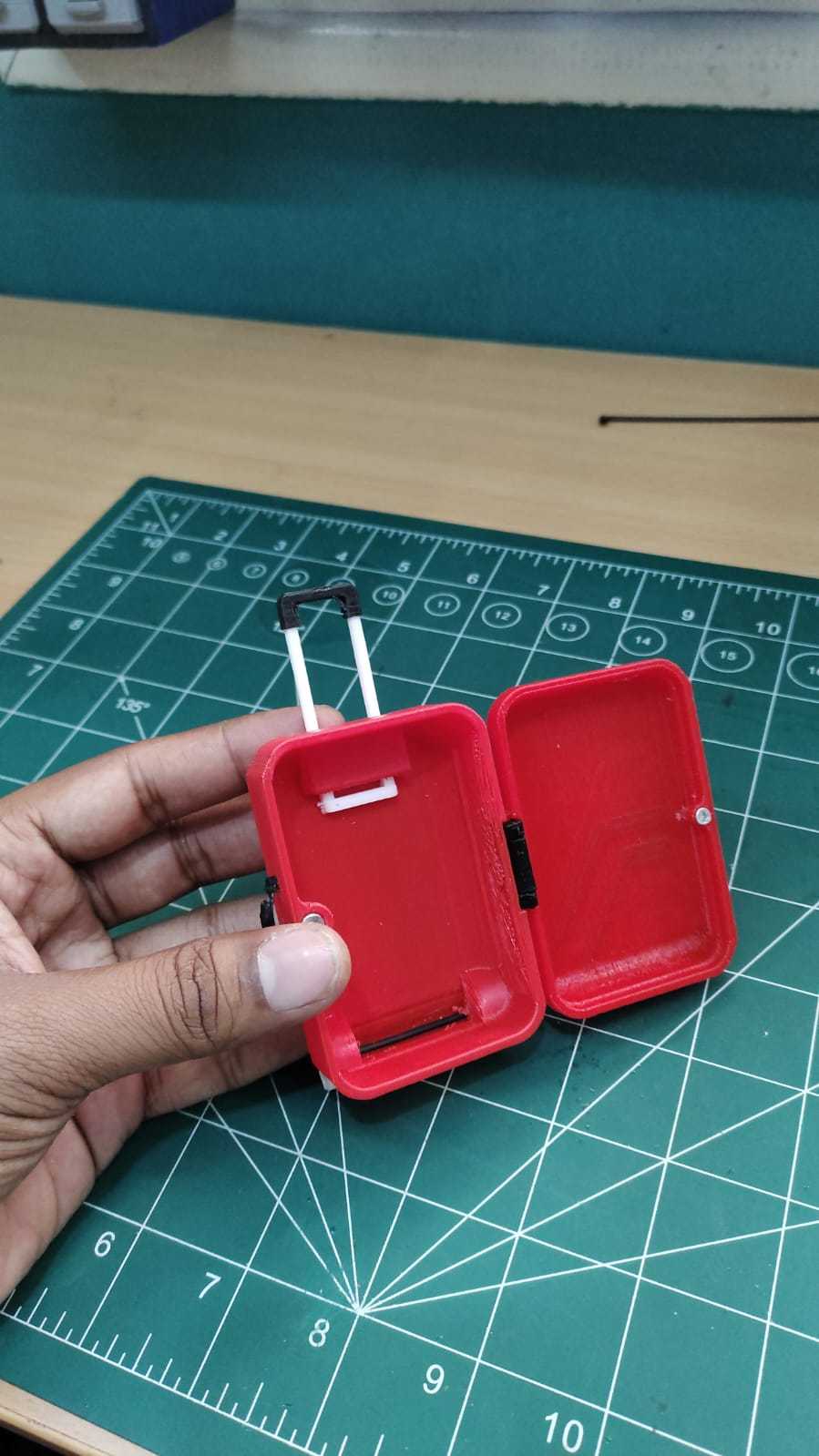

　　在实际应用场景中，除了作为单独的拼装玩具外，该模型还可作为微缩场景的配套配件，搭配微缩人偶、微缩家具搭建旅行主题的场景沙盘，也可作为3D打印体验课的教学案例，让学员在短时间内完成打印、组装的全流程，直观了解3D打印从模型到实物的转化过程。结构设计上充分考虑了桌面级3D打印机的成型精度限制，所有特征尺寸均大于1mm，避免出现打印机无法成型的细微结构，所有配合位置均做了导向倒角，组装时可顺畅对位，无需额外修磨即可完成装配。箱体内部预留了15mm25mm30mm的中空腔体，可放置微型小物件，进一步提升模型的把玩趣味性，腔体边缘做了加厚处理，避免组装或把玩过程中出现薄壁开裂的问题。

　　针对不同打印耗材的适配性，设计时也做了对应的优化，无论是PLA、PETG还是ABS耗材，都可以顺利完成打印，壁厚设置兼顾了PLA耗材的脆性与PETG耗材的韧性，正常把玩过程中不会出现部件断裂的问题。拉杆的导向槽长度经过反复调整，既保证足够的伸缩行程，又不会因为槽长过长导致箱体侧壁强度下降，拉杆本身的截面采用工字型设计，在减少耗材使用的同时提升杆身的抗弯曲强度，反复抽拉也不会出现变形弯折的问题。侧提手的铰接位置做了圆角过渡，避免反复翻转过程中出现应力集中导致的断裂，滚轮的安装轴采用过盈配合压入箱体底部的安装孔，安装后不会出现松脱掉落的问题，同时滚轮本身的转动阻尼适中，既不会过于松垮晃动，也不会出现转动卡滞的情况。
