悬臂式桌面FDM熔融沉积3D打印设备

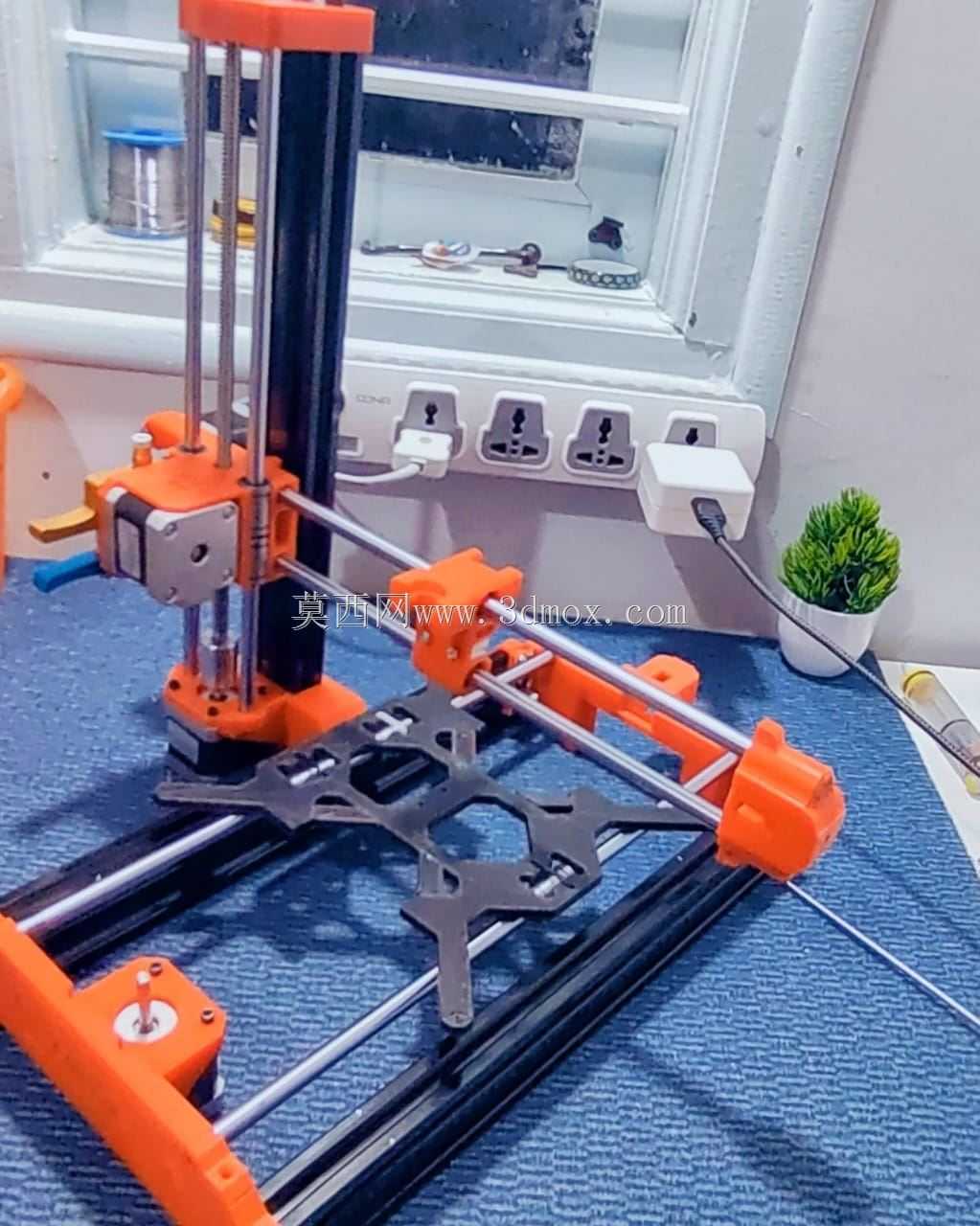

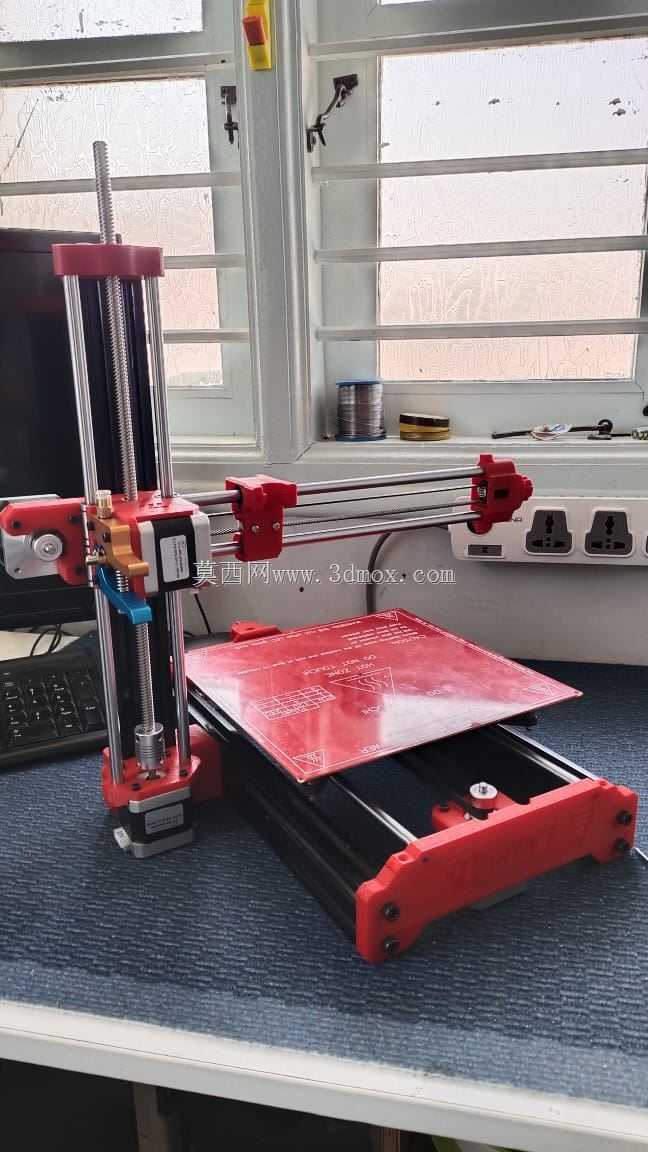

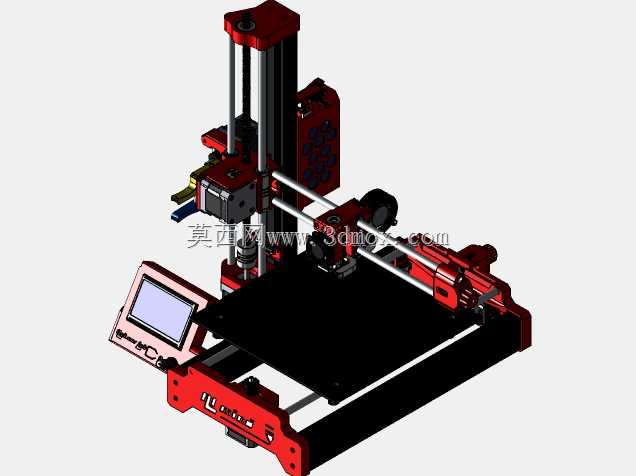

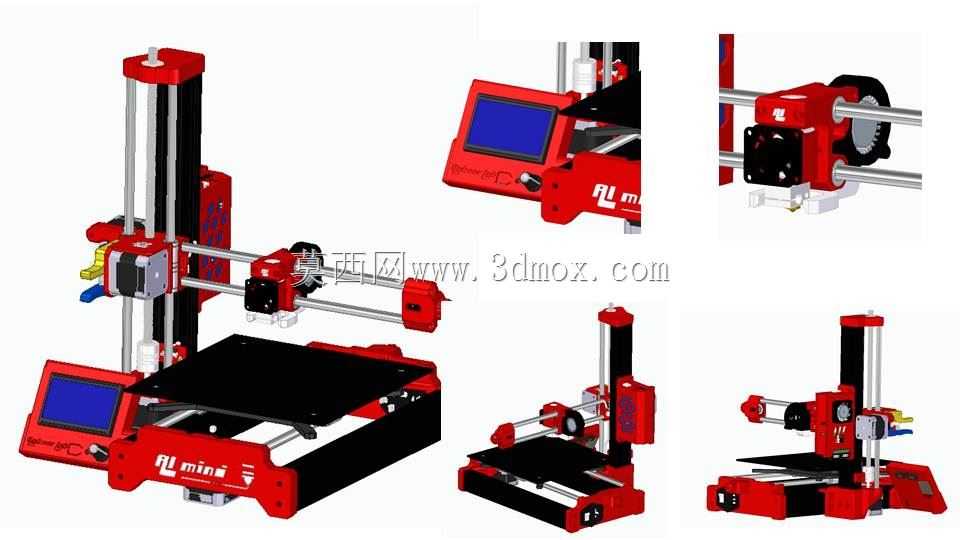

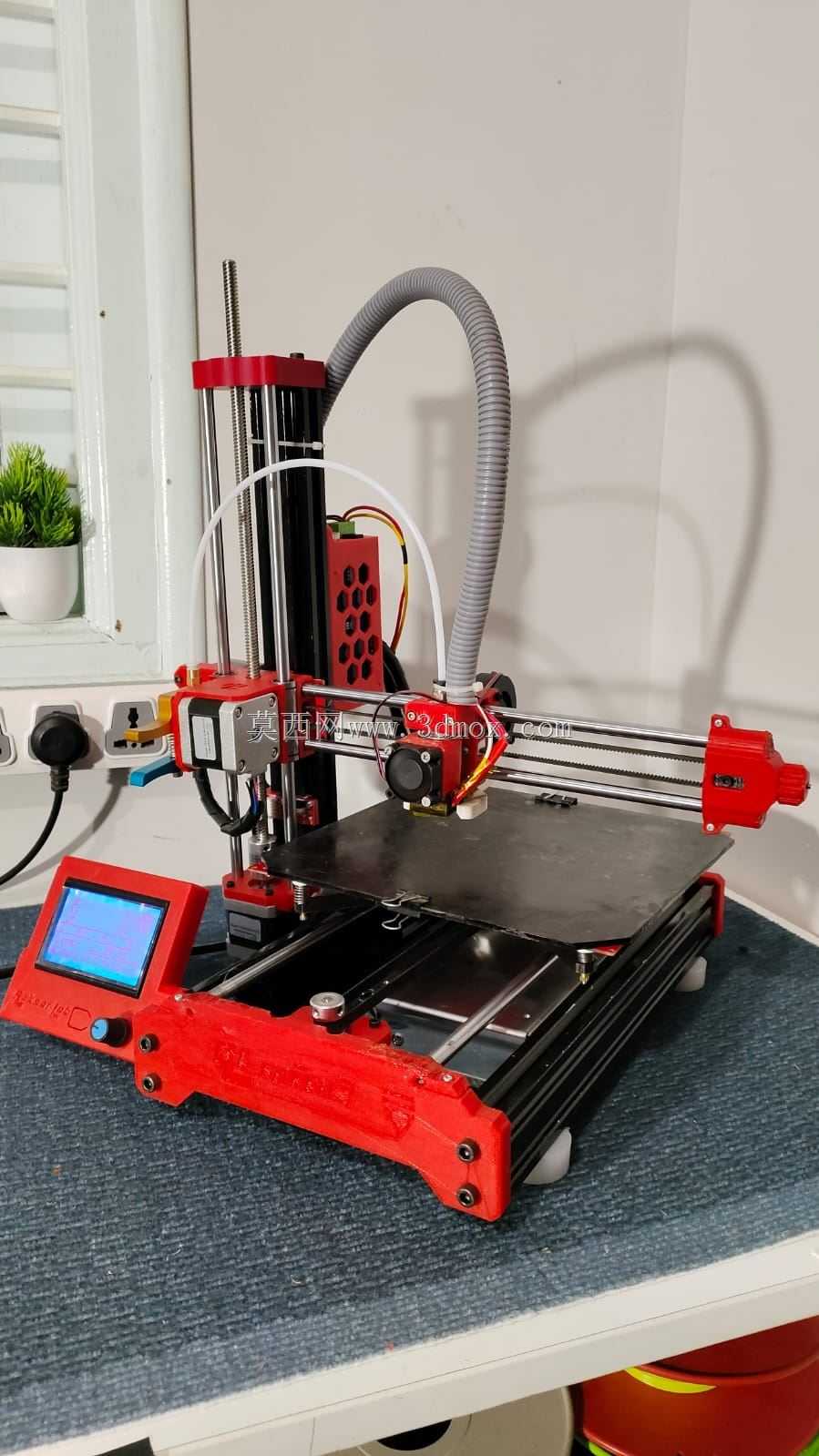

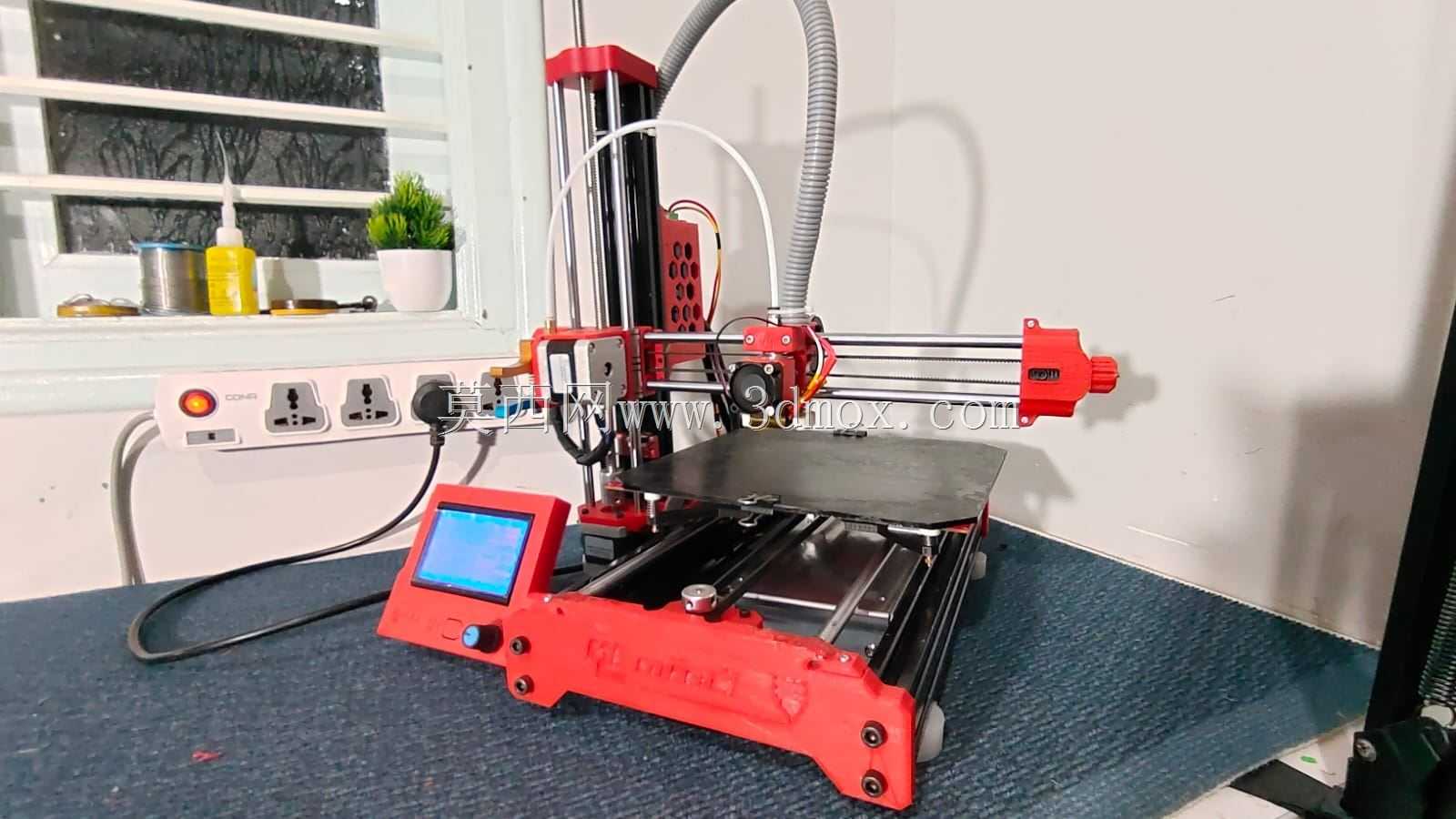

　　这款悬臂结构的熔融沉积成型设备，核心定位是桌面级个人创作与小尺寸样件快速试制场景，适配创客空间、高校实验室、小型产品设计工作室的日常打样需求，可完成PLA、PETG等常规热塑性耗材的成型作业，无需搭建封闭恒温腔体，普通室内办公环境即可稳定运行。从结构设计逻辑来看，整机采用单悬臂X轴挂载挤出头的布局，区别于传统Prusa机型的门式框架，将X轴运动组件全部集成在单侧立式支撑结构上，Y轴负责成型平台的前后往复运动，Z轴负责挤出端的垂直升降，这种布局的核心优势是大幅压缩设备左右方向的占地宽度，同时前侧与右侧无框架遮挡，取件、平台调平、耗材更换的操作空间更充裕，日常维护时无需探入框架缝隙操作，对桌面摆放的空间友好度更高。

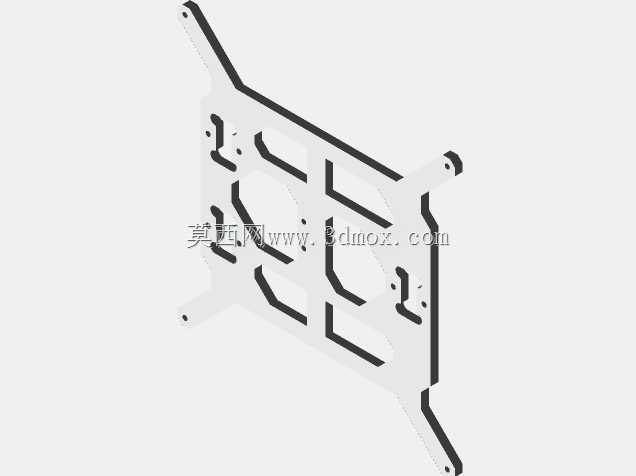

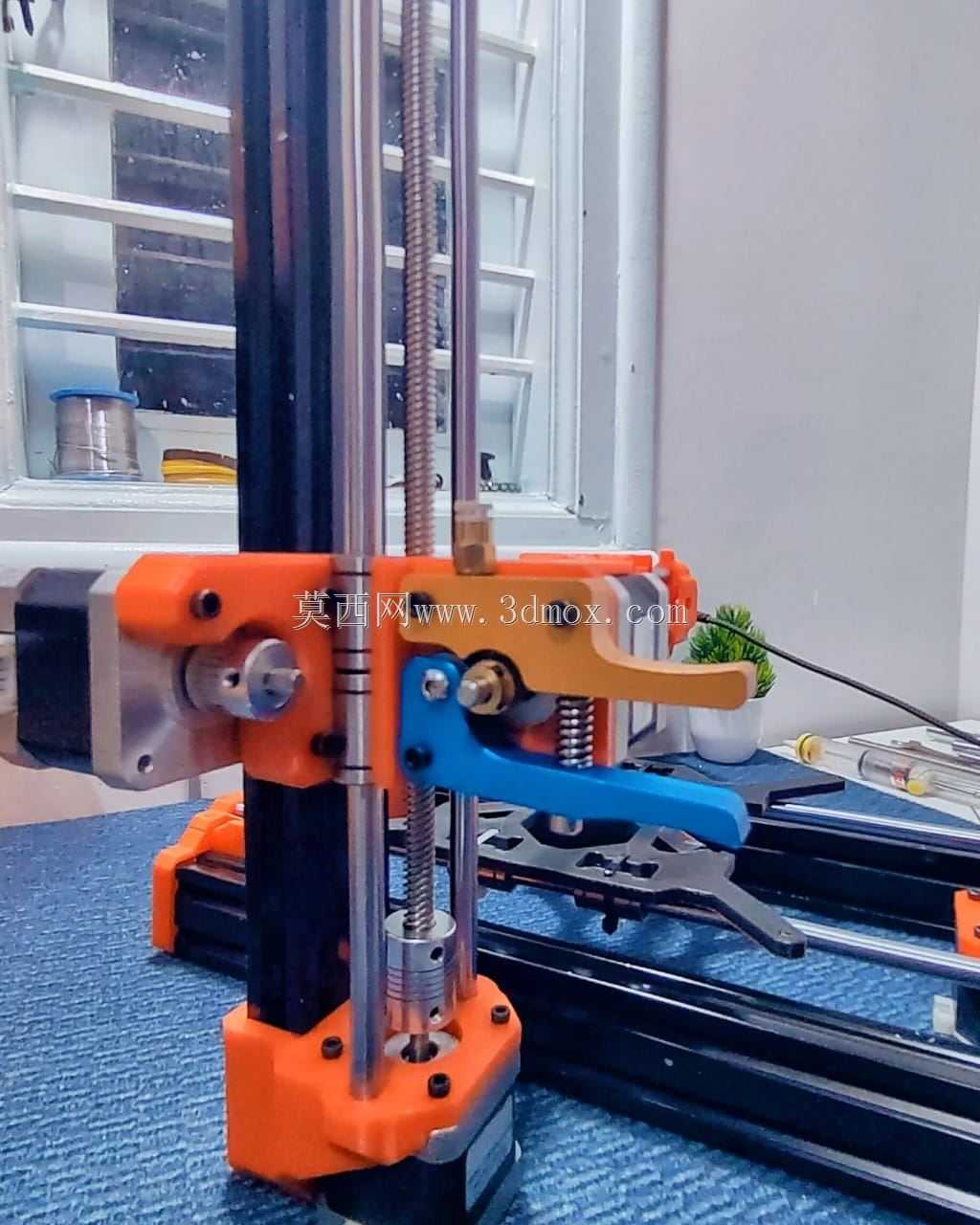

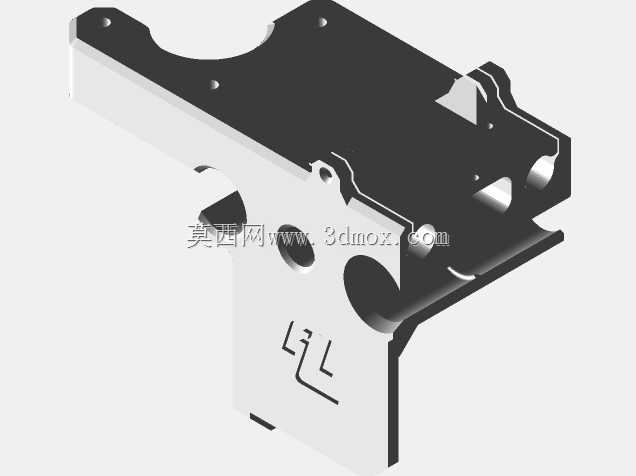

　　运动组件的选型上，X、Y轴采用光轴配合直线轴承的导向方案，配合皮带传动实现高速往复运动，Z轴采用T型丝杆搭配导向光轴的结构，保证垂直升降的定位精度，避免层纹错位问题。挤出端采用近程挤出结构，缩短耗材送料路径，对柔性耗材的适配性更好，回料响应速度更快，可有效减少拉丝、漏料等成型缺陷。成型平台采用表面贴覆柔性贴膜的金属平台，加热后可保证首层耗材附着牢固，打印完成后冷却即可轻松取下样件，无需借助铲刀暴力撬取，降低平台变形和样件损坏的概率。设备前端集成了独立的操控显示屏与旋钮交互单元，无需连接电脑即可完成脱机打印、参数调整、文件选择等操作，适配SD卡、U盘等本地存储介质读取打印文件，也可通过USB连接电脑实现实时控制与参数监控。

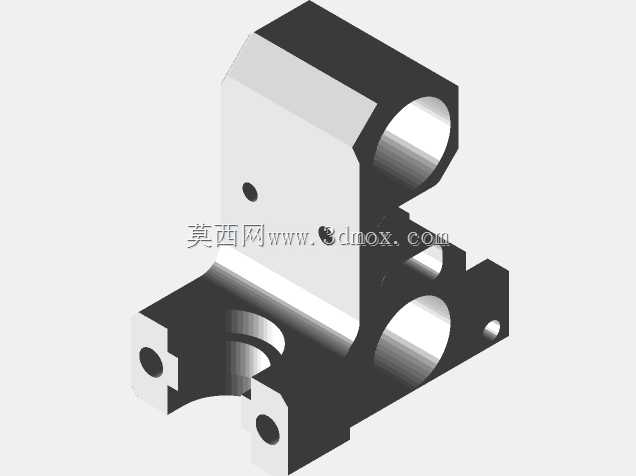

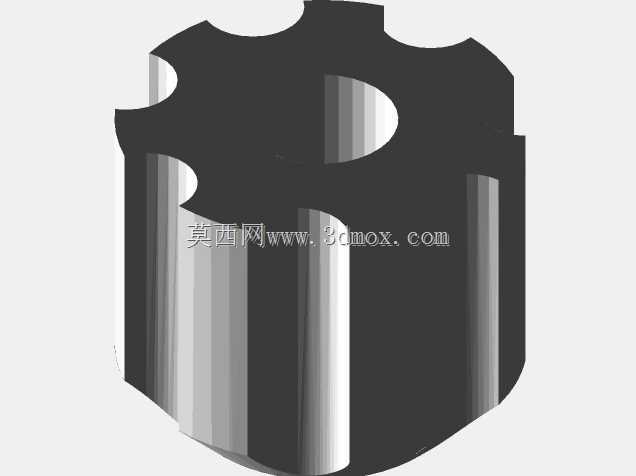

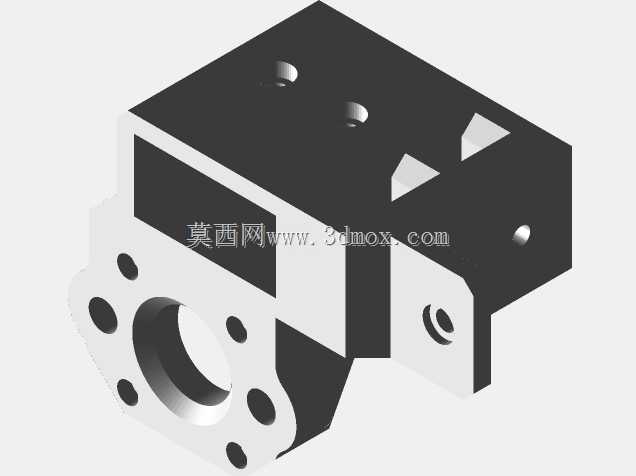

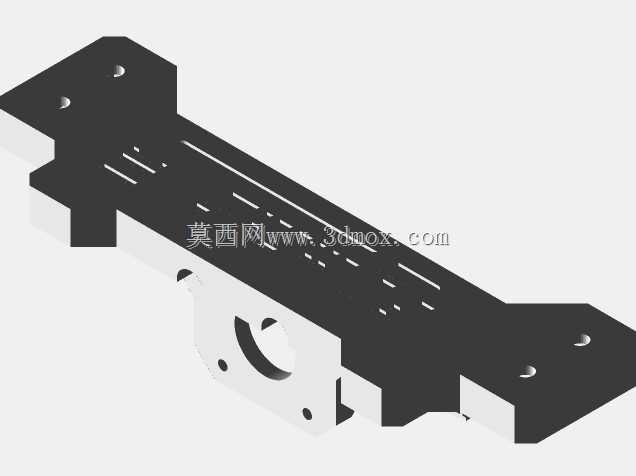

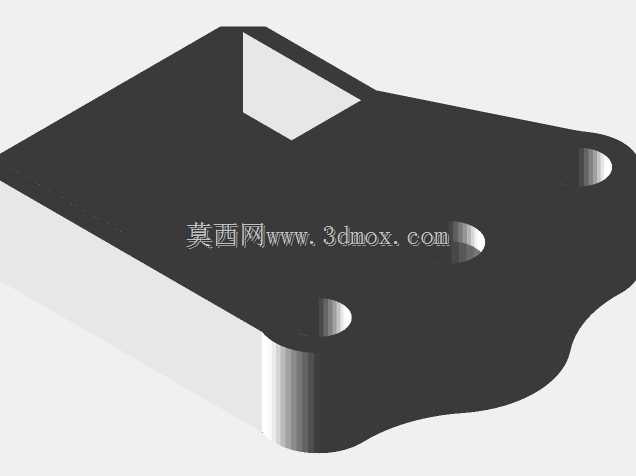

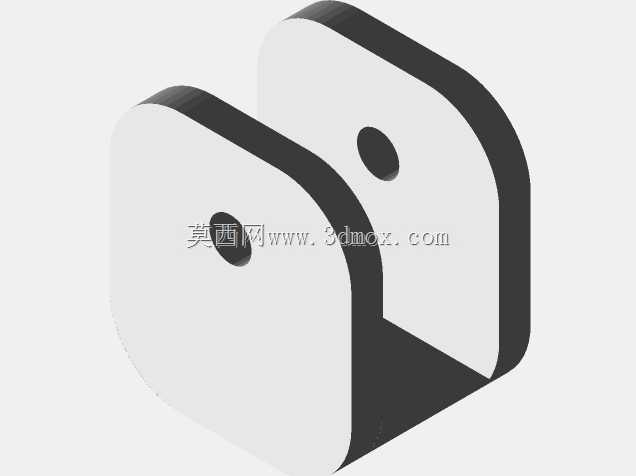

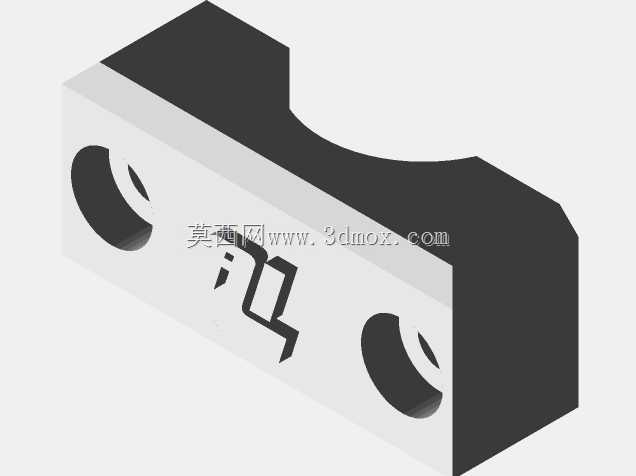

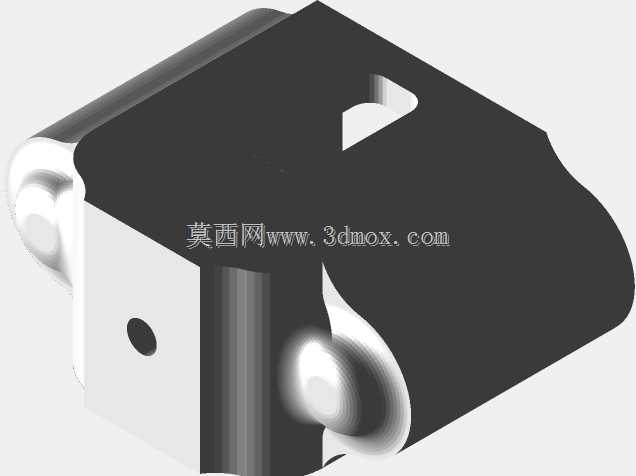

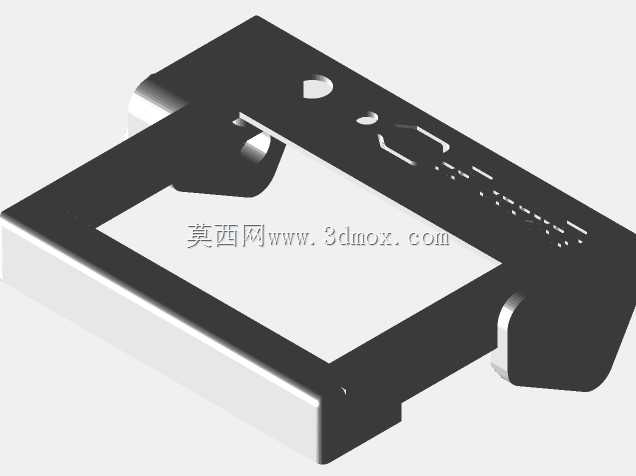

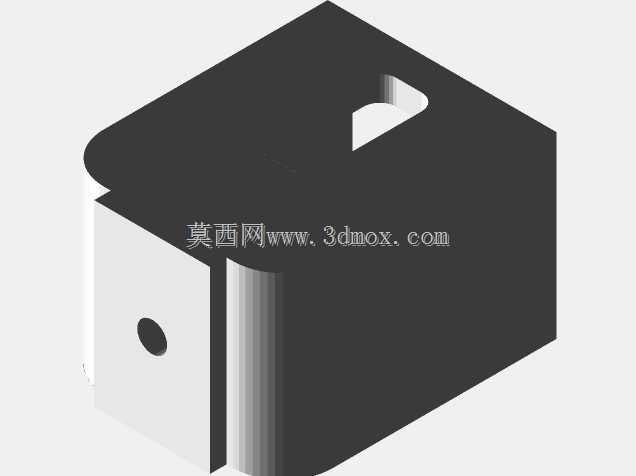

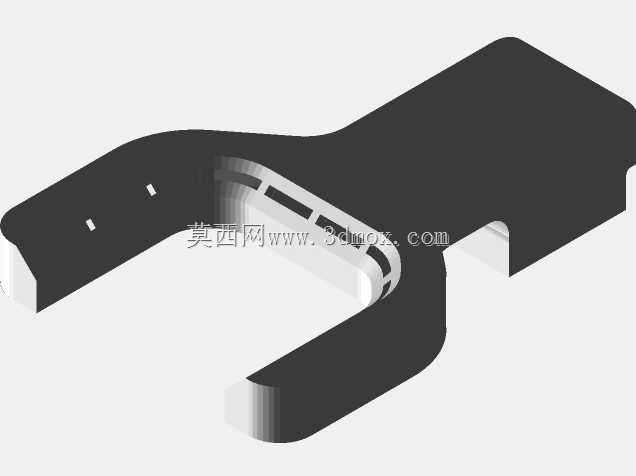

　　安装边界方面，整机放置时需预留后侧与左侧的通风与走线空间，后侧预留10cm以上空间用于散热风扇排风与线材弯折，左侧预留5cm以上空间避免立式支撑结构与墙面干涉，设备整体重量集中在底部框架，放置在普通承重的木质桌面即可稳定运行，无需额外定制重型工作台。结构设计上大量采用可自行打印的塑料结构件作为连接与固定部件，用户可根据自身使用需求迭代优化局部结构，比如更换挤出头散热风道、调整平台调平螺母位置、加装耗材架等，具备极高的改装自由度。从实际使用场景来看，这款设备可完成尺寸在200mm级别的中小型零件打印，覆盖创客创意作品制作、产品设计手板验证、教学演示模型制作、非标小零件定制等常见需求，悬臂结构的设计也让长条形零件的打印取件更方便，不会受到上横梁的空间干涉。

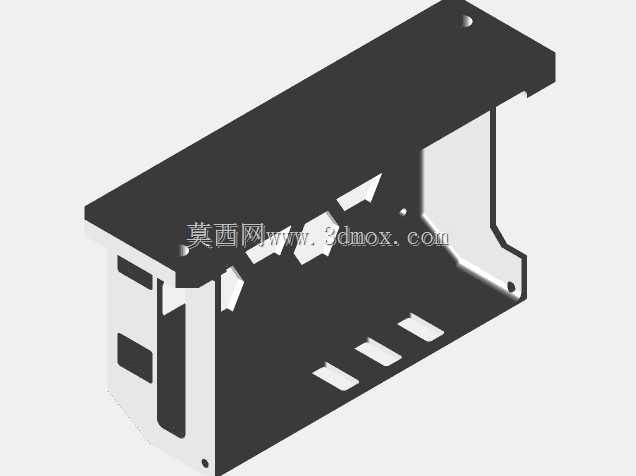

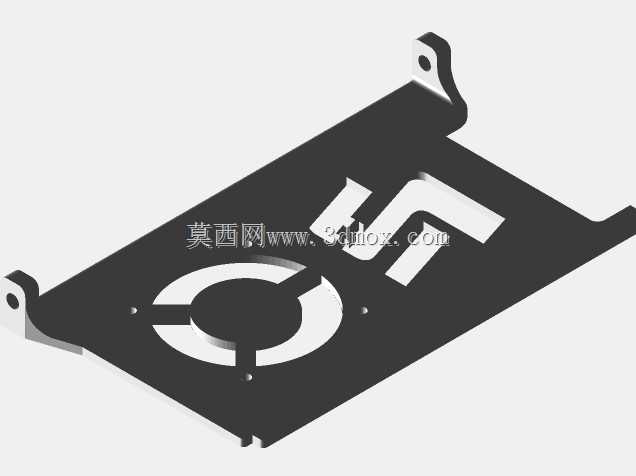

　　电路部分采用集成式主板布局，将驱动模块、电源模块、接口模块全部集成在底部框架的电控仓内，走线沿铝型材框架的槽位布置，避免运动过程中线材剐蹭运动部件，所有外接接口均布置在设备后侧，包括电源接口、USB接口、存储卡槽，减少正面走线对操作的干扰。散热设计上，挤出端配备独立的散热风扇对喉管部位进行强制冷却，避免耗材提前熔化造成堵头，模型冷却风扇正对挤出头出料位置，可在耗材挤出后快速冷却定型，保证悬垂结构、小细节特征的成型质量。整机的装配逻辑采用模块化设计，框架部分采用标准铝型材与紧固件连接，运动组件预装完成后只需通过紧固件固定到框架对应位置，装配过程无需复杂的专用工装，普通用户按照装配指引即可完成整机组装，后续维护更换部件时也可单独拆解对应模块，无需完全拆解整机。
