带反向旋转前隔板的旋转铰链地板结构

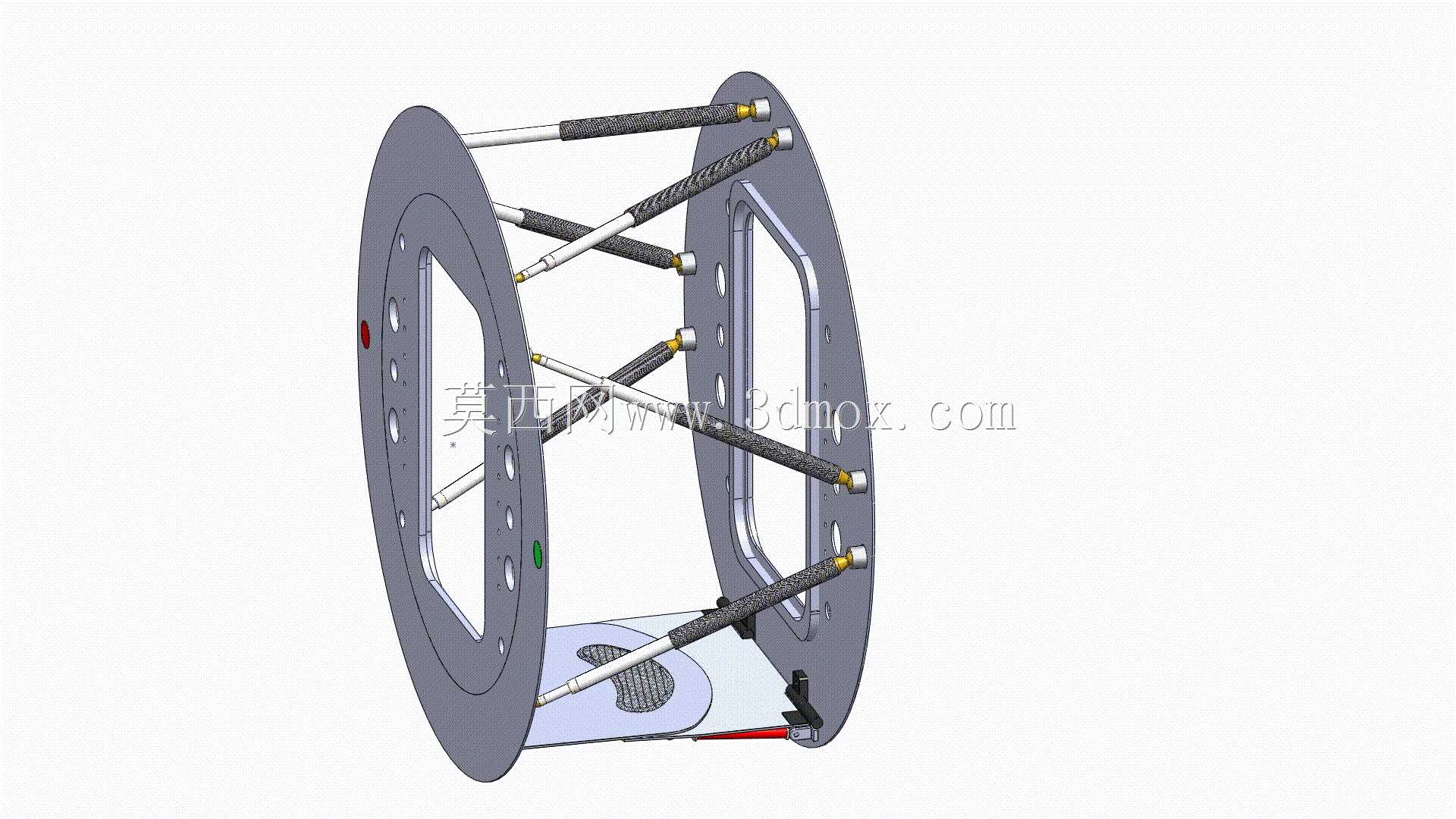

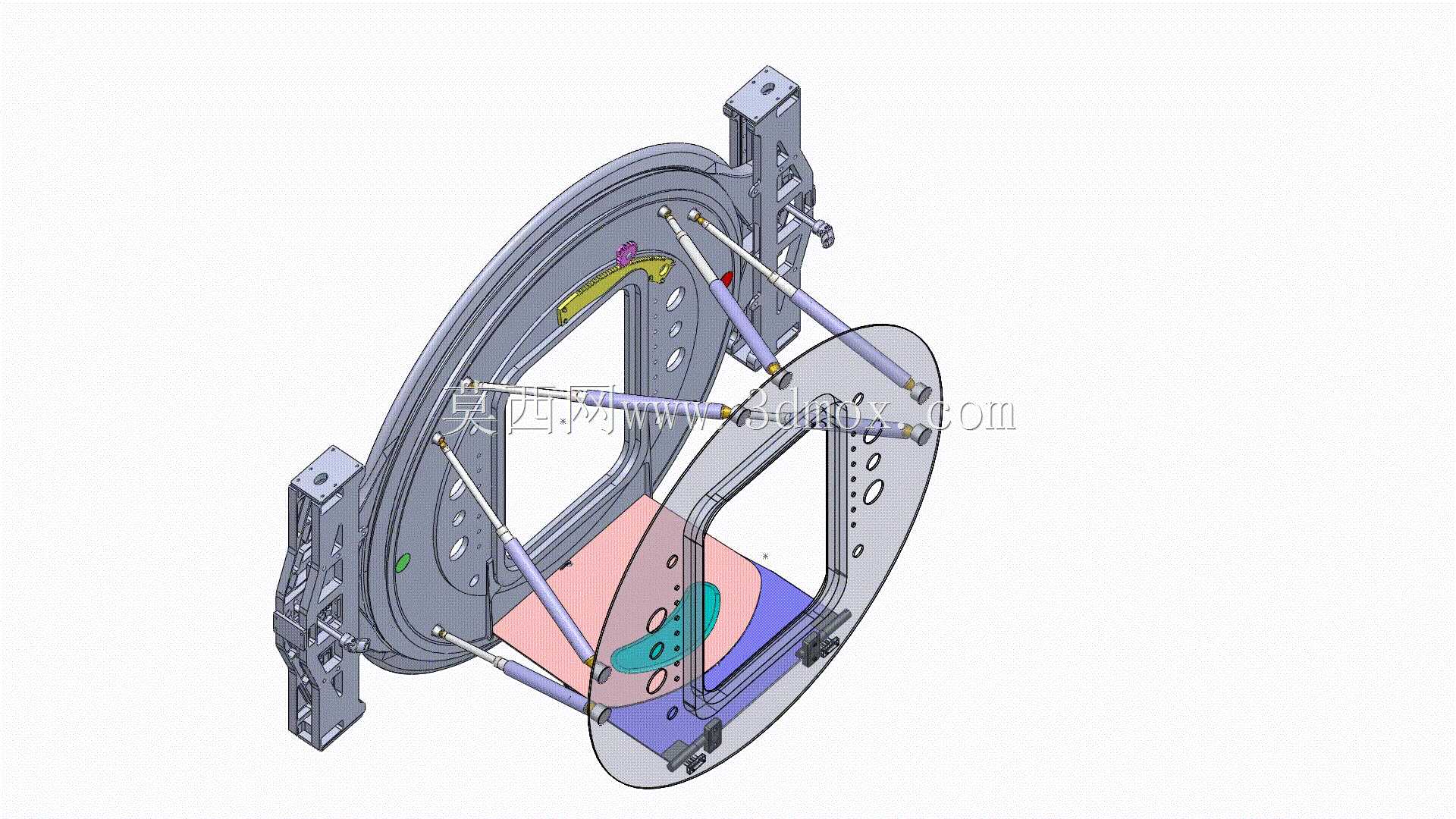

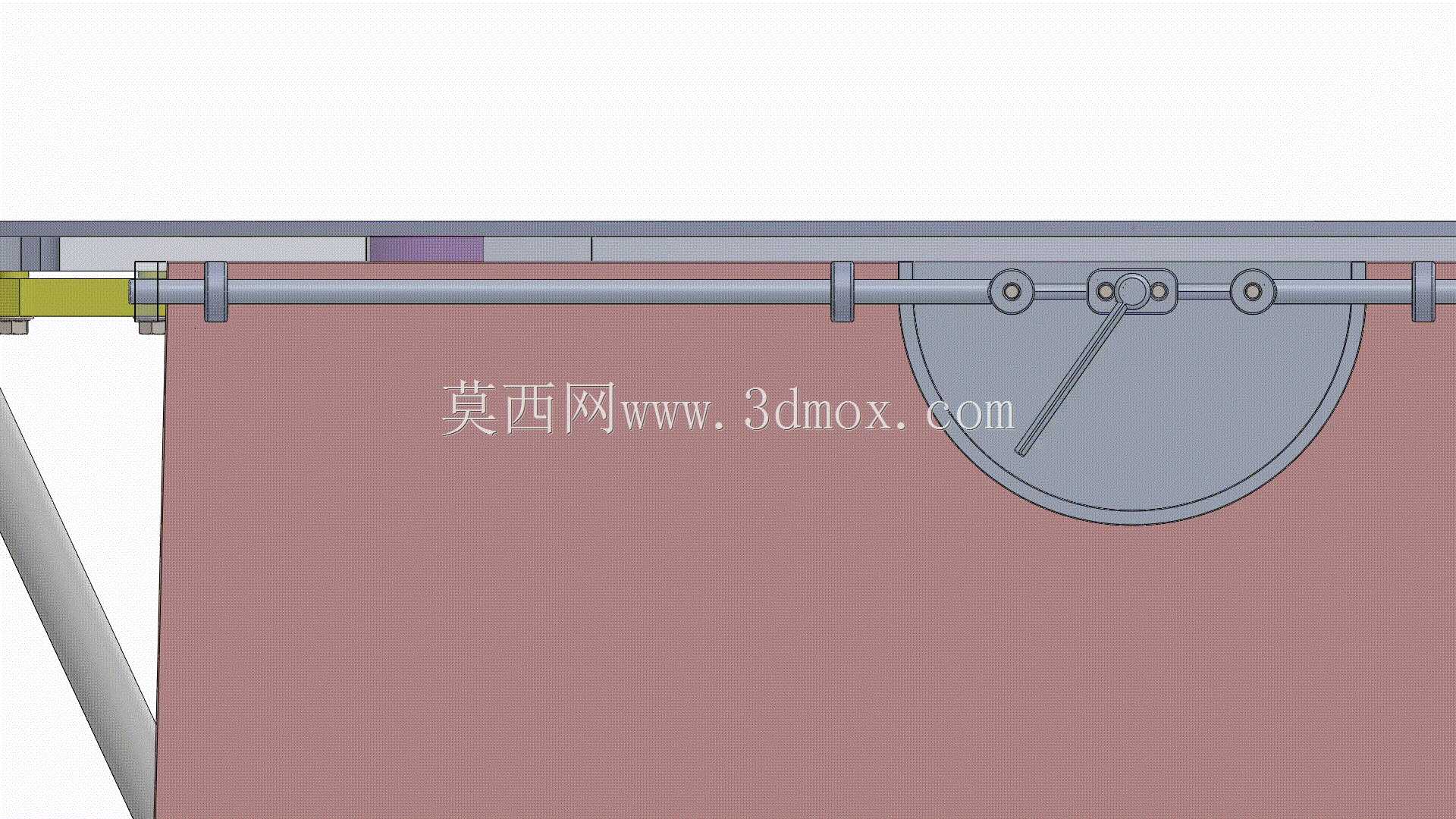

　　该旋转铰链地板结构核心围绕舱体通行与姿态适配需求设计，核心设计逻辑以简洁可靠为出发点，整体极少设置冗余移动部件，从根源降低装配复杂度与后期维护成本，适配多场景舱体的通行与姿态调整需求。结构核心包含电机驱动的反向旋转前隔板组件，可将滚转轴从地板平面带入前平面，保证舱口始终保持直立状态，为人员进出、设备转运提供稳定的通行界面，无论舱体整体处于何种倾斜姿态，舱口区域始终保持垂直于重力方向的水平状态，解决倾斜工况下舱内通行、作业的安全与便利性问题。对接模块配置同原理旋转隔板结构，所有执行过程中图案填充保持垂直对齐，且各运动部件具备重合的水平轴，保证运动过程无干涉、姿态同步精度可控。零位置状态下结构展开长度为1450mm，

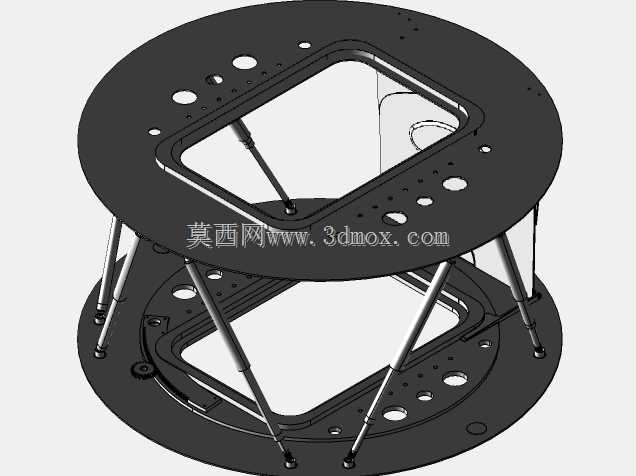

　　中心长度为710mm，最小俯仰与最大偏航工况下地板长度可达1080mm，可为舱门打开提供足够的通行间隙，最大节距状态下地板长度为1760mm，可适配大尺寸舱口的通行需求。主体结构采用轻质碳纤维复合材料打造，静态旋转地板整体重量控制在每侧50公斤以内，大幅降低舱体整体负载，适配对重量敏感的航空、特种车辆、船舶等应用场景。铰接位置采用三个活塞柱塞结构作为支撑与传动部件，可在XYZ三个方向±15度倾角范围内保证结构稳定，不会发生地板碰撞初始设计位置的问题，适配复杂倾斜工况下的使用需求。设计过程中优先完成旋转节距与偏航参数匹配，将旋转质心设置于外舱壁的质心处，按实际使用比例匹配尺寸参数，从舱门开口位置的地板到结构顶部高度为76英寸，

　　可满足佩戴头盔、背负背包的人员通行需求，舱壁直径适配主流航天、特种舱体的通行尺寸要求，可适配舱门口下方所需的水平地板通行需求，停靠时可通过舱门完成操纵动作。该结构的设计初衷来源于多场景倾斜工况下的通行痛点：海洋赛事游艇在倾斜航行状态下舱内行走困难，装甲车辆在斜坡作业时指挥舱、乘员舱倾斜导致通行受阻，各类停靠模块放置于倾斜甲板、坡面时人员通行与作业存在安全隐患，常规固定地板无法适配多姿态变化的舱体需求，因此设计该可反向旋转的铰链地板结构，允许外舱壁中的内环在对接环需要滚动时完成反向旋转，始终保持舱口区域地板水平、舱口直立。结构安装边界适配主流圆形舱口的安装接口，侧边设置标准化安装耳座，可直接与舱壁主体通过螺栓连接，

　　无需对原有舱体结构进行大规模改造，运动过程中所有杆件、隔板的运动轨迹均经过干涉校验，不会与舱壁、舱门周边附属部件发生碰撞，支撑柱塞采用对称布置形式，受力均匀，长期交变载荷下不易出现结构变形，可承受人员行走、小型设备转运的载荷需求，表面防滑区域做了纹理填充处理，湿滑工况下也可保证通行摩擦力，避免人员滑倒。
