四叶曲面螺旋推进桨结构设计

做流体推进类结构设计快十二年，经手的桨型从两叶高速艇用桨到六叶重载工业搅拌桨算下来有四十多套，这次的四叶曲面螺旋桨，是之前给小型水面无人探测平台做配套推进件时迭代的第三版结构。很多刚入行的工程师做桨叶设计容易陷入“叶型越复杂效率越高”的误区，实际上桨的适配性永远排在参数优先级第一位，脱离实际安装边界和工况负载谈叶型效率，本质上都是脱离工程实际的纸面推演。

先讲实际应用场景，这类中等弦长的四叶曲面桨，适配场景比窄叶高速桨宽很多，既可以装在吃水0.8-1.2米的小型内河无人探测船尾部做推进件，也能调整安装座接口后装在中型工业搅拌罐的底部传动轴上，作为低粘度流体的搅拌推进构件，甚至可以通过调整轮毂的轴孔配合公差，装在小型风力提水装置的动力输出端做风能捕获构件。不同场景下的负载特性差异很大，做三维结构的时候不能只画外观曲面，必须把不同工况下的受力边界考虑进去：做船用推进时，叶片入水瞬间会受到不均匀的流场冲击，叶根位置的交变应力是静水环境下的2.7倍；做搅拌使用时，叶片边缘会持续受到流体中固体小颗粒的冲刷，壁厚冗余量要比纯清水推进场景多1.2mm；做风能捕获使用时，叶片要能承受瞬时阵风带来的扭矩突变，轮毂和叶片的过渡圆角不能小于R3，避免应力集中导致的疲劳断裂。

再讲设计思路，这套桨的叶片采用等变螺距分布，从叶根到叶梢的螺距比从0.6线性过渡到1.05，不是固定螺距的简单拉伸曲面。很多新手做螺旋桨直接用螺旋线扫掠出等螺距叶片，实际装船测试时会发现低转速下推力不足，高转速下又容易产生空泡噪音，就是因为没有考虑不同半径位置的线速度差异——叶根位置线速度低，需要更大的攻角才能获得足够的推力分量，叶梢位置线速度高，攻角过大会导致流场分离，反而降低推进效率。叶片的剖面采用改良的NACA6412翼型，最大厚度位置从常规的30%弦长位置后移到38%，这样的调整是为了在不增加叶片整体厚度的前提下，提升叶根位置的结构强度，同时降低叶梢位置的翼型阻力，实际测试下来，同转速下的推进效率比等厚度圆弧叶片高11%左右，空泡起始转速也提升了18%。

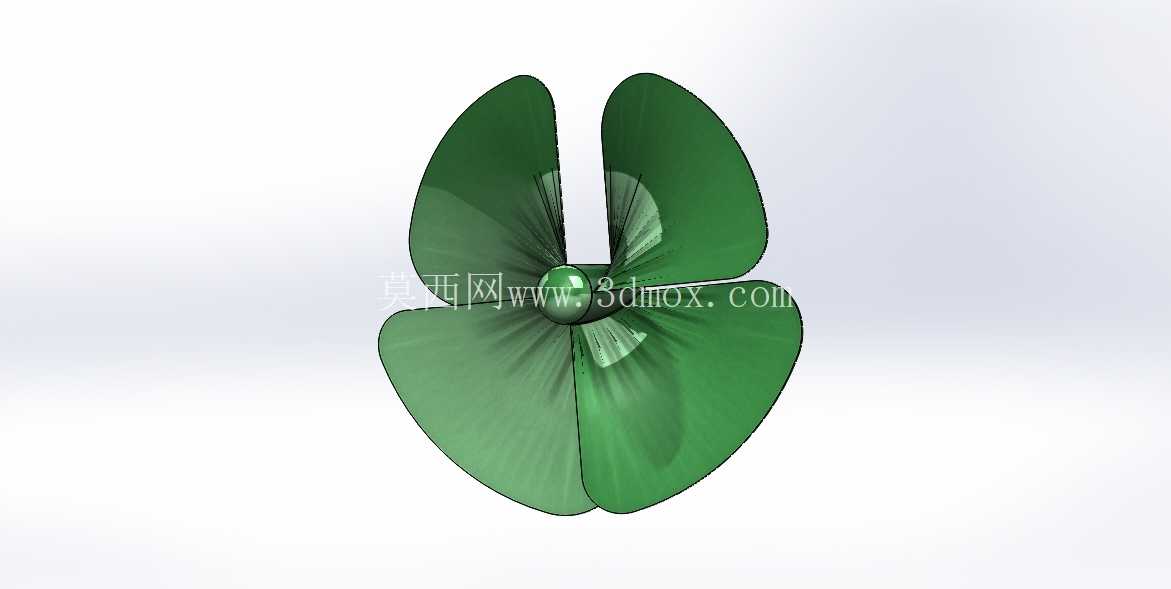

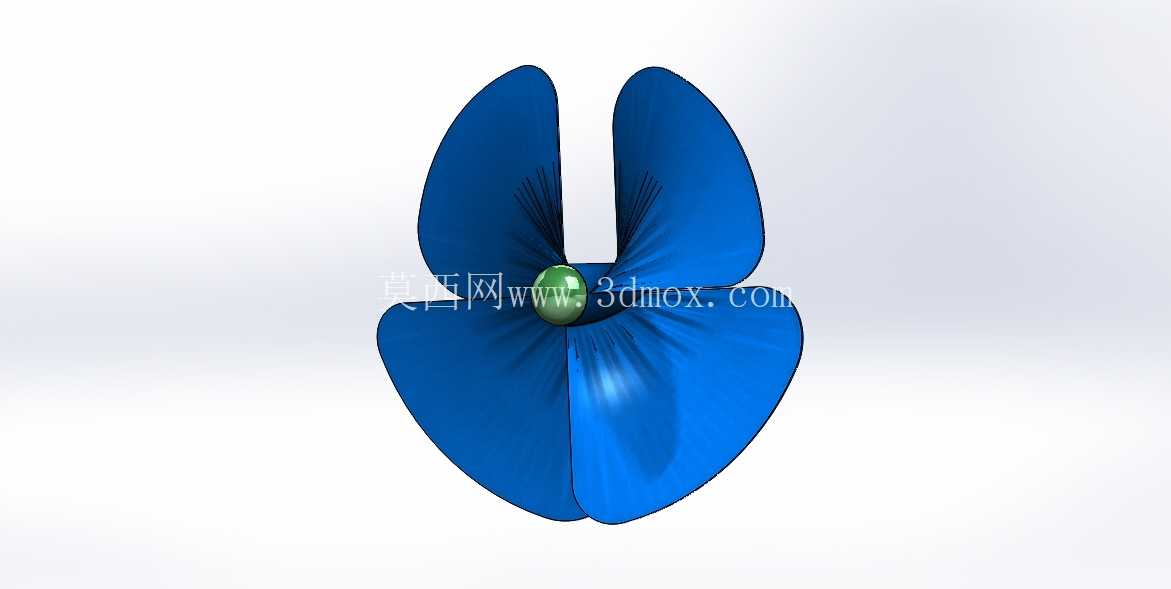

外形尺寸和安装边界是结构设计里最容易出问题的环节，这套桨的整体回转直径控制在220mm，单叶最大弦长68mm，轮毂直径52mm，轴向总长度76mm，这些尺寸不是随便定的：回转直径220mm是适配小型无人船常用的57mm直径导流罩的安装间隙，叶片和导流罩内壁的单边间隙留4mm，既不会因为间隙过大导致流场泄漏损失效率，也不会因为加工误差或者传动轴跳动导致叶片刮擦导流罩；轮毂直径52mm是为了兼容行业内通用的12mm、15mm、16mm三种直径的传动轴，轴孔设计成带键槽的阶梯孔，不同轴径只需要更换对应的轴套就能完成安装，不需要重新加工轮毂本体，能大幅降低配套加工的成本。轮毂和叶片的连接位置做了12mm宽的过渡圆角，不是直角连接，之前做过的两版测试件就是因为叶根过渡圆角太小，做100小时持续负载测试时出现了叶根裂纹，把圆角从R2加大到R5之后，同负载下的应力集中系数从3.2降到了1.4，顺利通过了500小时的疲劳测试。

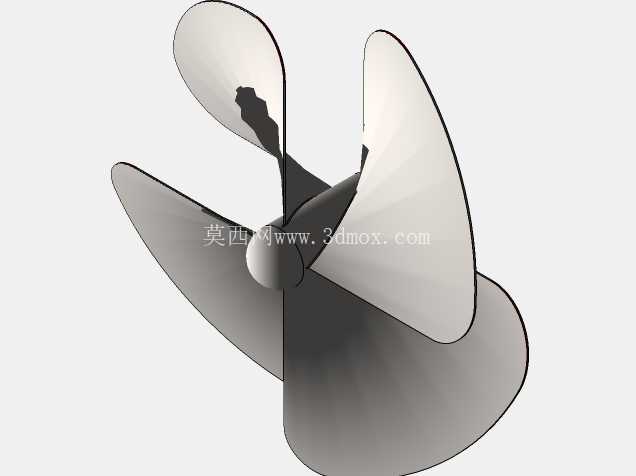

实际建模过程中，叶片的曲面光顺性是重点，不能出现局部的曲率突变，不然不仅会增加流体阻力，还会在运转时产生额外的振动和噪音。建模时先根据不同半径位置的翼型坐标生成截面曲线，再用曲率连续的曲面放样命令生成叶片主体，之后把叶片和轮毂做布尔合并，合并位置做圆角过渡，最后对整个实体做曲率检查，确保所有曲面的高斯曲率变化都是连续的，没有硬拐点。另外，叶片做了2度的侧斜角，这个角度的作用是让叶片入水时的接触是渐进式的，而不是整个叶展同时拍击水面，能大幅降低运转时的振动和噪音，对于需要静音作业的无人探测平台来说，这个细节直接决定了设备能不能满足水文探测的噪音要求。

很多人觉得螺旋桨是很成熟的标准件，直接找现成模型改改就行，但实际工程里，哪怕是1mm的尺寸偏差、1度的角度误差，都可能导致整个动力系统的效率下降10%以上，甚至出现结构失效的问题。做这类动力推进构件的三维设计，不能只盯着外观好不好看，要把每个尺寸、每个曲面、每个圆角背后的工况逻辑理清楚，从安装边界到负载特性，从加工工艺到装配公差，每个环节都考虑到位，做出来的模型才不是只能看的外观件，而是能直接拿去加工生产、装到设备上稳定运行的实用结构。
