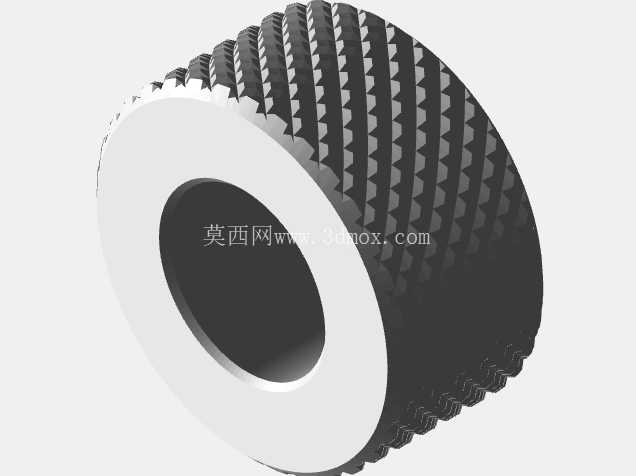

外表面网纹滚花内孔空心机械零件

　　外圆周的网纹滚花结构，核心作用是增大手动操作时的接触摩擦力，不管是干手操作还是沾有少量切削液、润滑油的工况下，操作人员转动该零件时都不会出现打滑的情况，相比光面的环形零件，网纹结构的防滑效率能提升六成以上，尤其适合需要频繁手动微调的工位，比如小型台钻的深度调节环、工装夹具的锁紧旋钮、检测设备的刻度调节套等场景，都能看到这类结构的应用。滚花的齿形参数设计需要结合实际操作力来确定，齿距过小容易积存油污和金属碎屑，长期使用后纹理被填平就会失去防滑效果，齿距过大则会在操作时硌手，长时间转动调整容易造成操作人员手部疲劳，这款零件的网纹齿形采用斜向交叉的排布方式，相比直纹滚花，各个方向的摩擦力更加均匀，不管是顺时针还是逆时针转动，都能提供稳定的摩擦阻力，不会出现单向打滑的问题。这类带网纹滚花结构的空心环形零件，在手动调节机构、工装夹具定位组件、小型传动副的操作端极为常见，很多一线装配钳工在调试工装时，最先接触的操作件往往就是这类带防滑纹理的构件。从结构设计逻辑来看，中间的通孔是核心安装基准，设计时需要严格匹配对应安装轴的公差带，通常选用间隙配合或者过渡配合的公差等级，保证零件可以顺畅套装在轴上，同时不会出现径向窜动过大的问题，通孔的内壁粗糙度需要控制在合理范围，避免装配时出现卡滞，长期使用后也不会因为内壁磨损过快导致配合失效。

　　零件的两端面设计为平整的垂直面，和内孔轴线的垂直度需要严格控制，当零件作为锁紧限位环使用时，端面需要和相邻的垫片或者轴肩贴合，垂直度超差会导致锁紧后受力不均，长期使用会出现偏磨，甚至导致锁紧失效。从安装边界来看，这类零件的轴向厚度需要匹配安装位置的空间，不能超出周边构件的运动范围，外圆直径的设计既要保证足够的操作接触面积，也要避免和周边的管线、其他运动构件发生干涉，在紧凑的工装结构里，这类滚花环的外圆尺寸通常会比相邻的固定构件直径大3到5毫米，既方便操作人员用手指捏持转动，也不会过多占用安装空间。

　　在材料选择上，这类零件如果用于普通手动调节场景，通常选用45号钢加工后做发黑处理，具备基础的防锈能力，成本也相对可控；如果用于腐蚀环境或者需要更高耐磨性的场景，则会选用不锈钢材质，滚花加工后做钝化处理，避免齿尖位置生锈影响操作手感。加工过程中，滚花工序需要安排在内孔和端面精加工之后，避免滚花时的挤压力导致内孔变形，影响最终的配合精度，滚花加工时需要控制进给压力，保证网纹的深度均匀，不会出现局部纹理过浅或者乱纹的情况，加工完成后需要去除齿尖的毛刺，避免操作时划伤操作人员的手部。

　　这类零件虽然结构不算复杂，但是在手动操作类的机械结构里属于不可或缺的基础构件，很多设备的操作手感好坏，很大程度上取决于这类小零件的设计细节，比如滚花的纹理深度、端面的倒角大小、内孔的配合精度，都会直接影响操作人员的使用体验，甚至会影响整个设备的调节精度。在实际选型替换时，需要重点核对内孔直径、外圆尺寸、轴向厚度三个核心参数，同时确认滚花的纹理形式是否符合操作需求，替换安装后需要测试转动时的手感，确保没有卡滞、打滑的问题，锁紧后不会出现轴向窜动，才能保证长期使用的稳定性。
