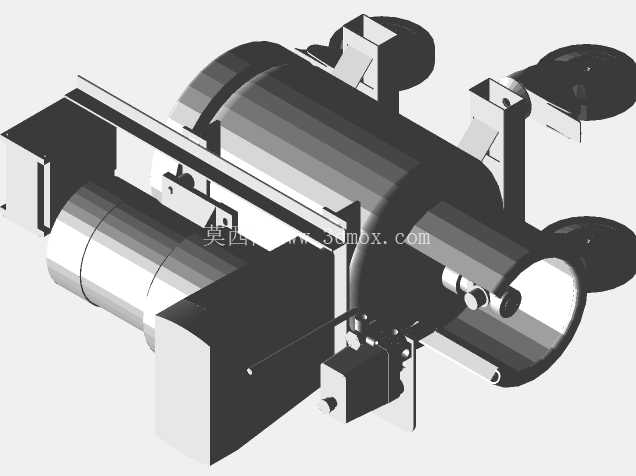

工业级往复式压缩机组装结构三维数模

　　这套压缩机构件三维数模，完整还原了往复式容积压缩设备的核心装配关系，在气动动力供给、工业气源系统搭建、小型压缩站配套等场景中，这类结构的应用覆盖了从车间气动工具供能、工业流程气压输送到小型设备配套动力源的多个工程环节。不同于大型离心式压缩设备的结构逻辑，这套模型对应的机型偏向中小型固定式压缩单元，核心功能是通过缸体内活塞的往复运动完成进气、压缩、排气的完整循环，将常压空气增压至设定压力值，为后端用气设备提供稳定的压力气源。从结构设计逻辑来看，建模过程中优先还原了缸体与端盖的同轴度配合关系，进出气接口的位置布局充分考虑了现场管路接驳的操作空间，两侧的安装支脚做了加厚处理，预留的螺栓孔位匹配通用工业安装基座的孔距标准，避免现场安装时出现二次打孔改位的问题。机身侧面的阀组安装位做了凸台定位设计，装配时可以直接通过定位止口完成阀片组件的对位，不需要额外做同轴度校准，能有效减少现场装配的工时消耗。

　　从安装边界来看，这套压缩单元的主体缸体直径适配常规15-22kW功率段的驱动电机安装尺寸，轴向总长度控制在适配标准一体式压缩机组机箱的范围内，进出气接口的法兰尺寸匹配DN25到DN40的常规工业气管路标准，安装支脚的底面到缸体中心的高度差，和市面上通用的卧式压缩机安装基座的支撑高度完全匹配，不需要额外做垫高或者下沉处理。建模时对活塞连杆组件的运动间隙做了符合工程实际的预留，缸体内壁和活塞环的配合间隙按照行业通用的千分之二缸径比例设置，避免运动过程中出现卡滞或者内泄漏过大的问题。曲轴端的密封位做了双道密封槽的结构设计，两道密封圈之间预留了泄油通道，即使前端密封圈出现轻微渗油，也会通过泄油通道排出，不会渗入缸体内部影响压缩空气质量。

　　机身顶部的吊耳结构按照整机满负载重量的1.5倍安全系数做了厚度加强，吊装时可以直接通过吊耳完成整机移位，不需要额外捆绑缸体部位，避免吊装过程中对缸体加工面造成磕碰损伤。在实际工程选型参考中，这套模型的结构细节可以直接用于中小型压缩设备的改型设计参考，比如调整缸径参数适配不同排气量需求，或者调整进出气接口的方向适配不同的机箱布局，支脚的安装孔位可以根据实际安装场景做横向或者纵向的微调，不需要改动主体缸体的核心结构。

　　对于三维建模从业者来说，这套数模的装配层级清晰，各个零件的配合关系完全符合实际加工装配的工艺要求，没有出现建模中常见的干涉、配合面错位、工艺死角等问题，比如缸体散热片的间距按照铸造工艺的最小拔模斜度设置，不会出现铸造时粘砂或者拔模困难的问题；端盖的螺栓孔位做了沉头处理，螺栓锁紧后端面不会突出，避免和周边管路或者护板出现干涉。在气动系统配套场景中，这类压缩结构的运行稳定性直接决定了整个气源系统的供气可靠性，建模时对易损件的安装位做了快拆结构设计，比如阀组组件的固定螺栓全部设置在机身外侧，日常维护更换阀片时不需要拆解整个缸体端盖，只需要拆开阀组压盖就可以完成易损件更换，能大幅降低后期运维的时间成本。曲轴端的轴承位按照过盈配合的公差要求做了轴肩定位，轴承装配时可以直接顶到轴肩位置，不需要额外做轴向尺寸测量，装配完成后轴承的轴向窜动量控制在行业标准允许的范围内，能有效延长轴承的使用寿命。机身的油道设计做了内置式布局，润滑油通过曲轴内部的油道直接输送到连杆和活塞销的配合位，不需要额外布置外部润滑油管，既减少了管路渗漏的风险，也让整机的外观布局更加紧凑，减少了外部突出部件可能带来的磕碰风险。
