ABAC空压机配套弧形排油工具结构

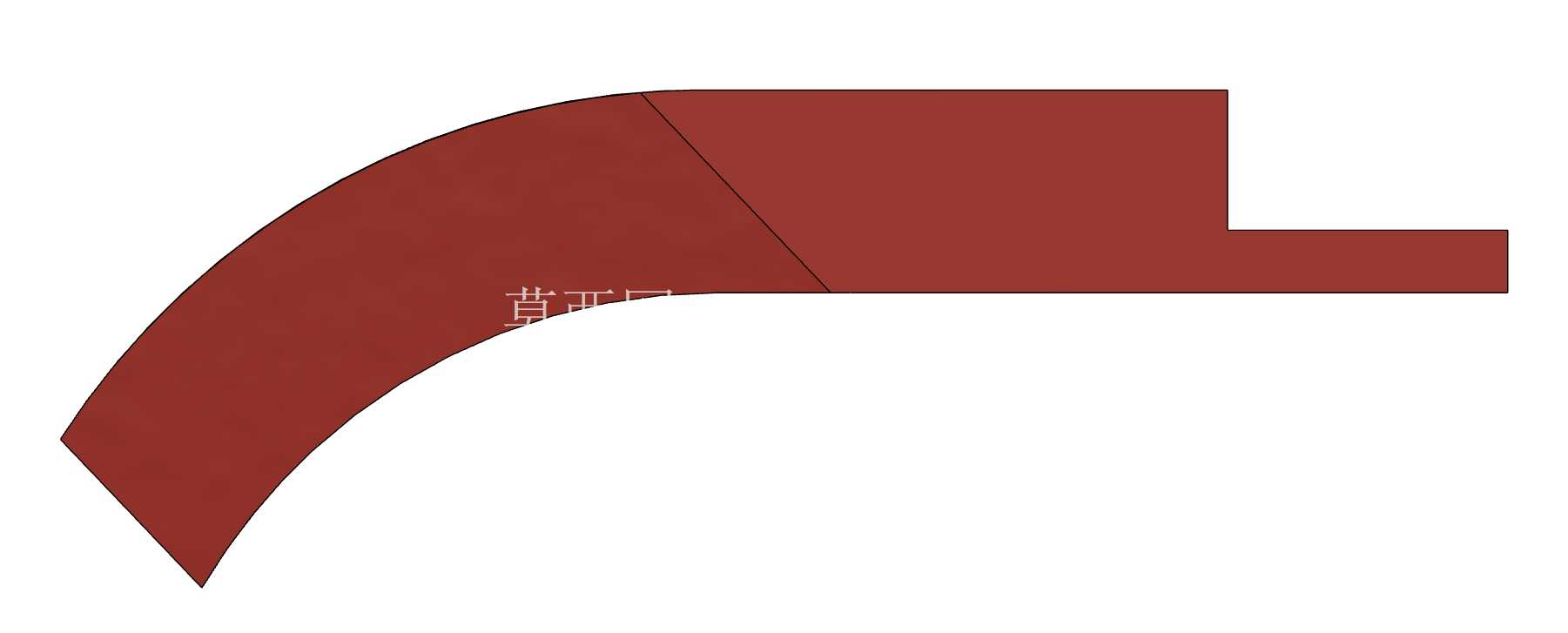

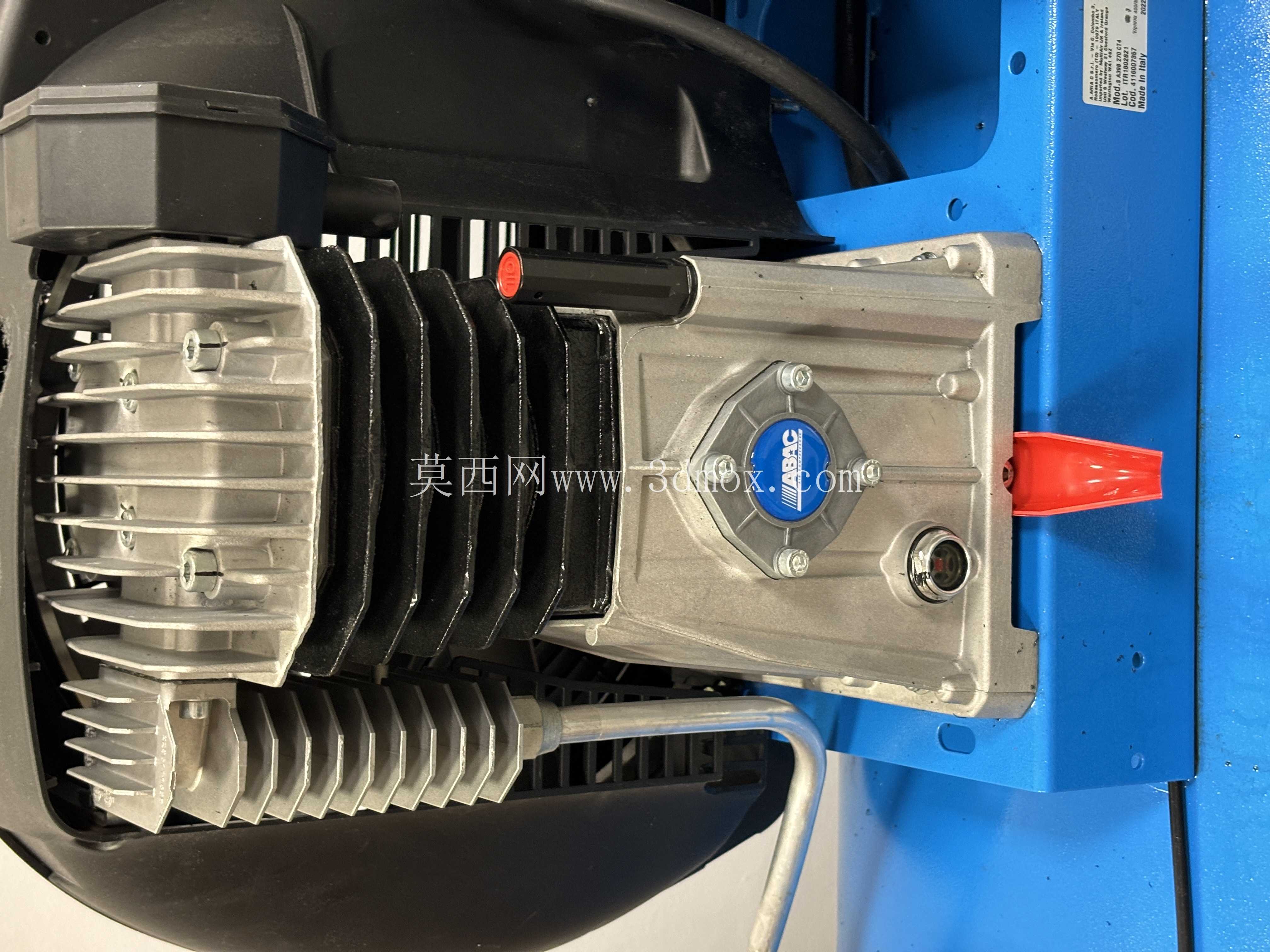

　　在小型往复式空气压缩机的日常运维场景里，积油排放一直是容易被忽略却直接影响设备寿命的环节，尤其是ABAC品牌S A39B 270这类带一体式电机单元的机型，原厂排油口位置被电机壳体、储气罐弧形外壁半包围，常规的直嘴接油容器、通用排油接头很难完全贴合，换油时废油顺着罐壁流散污染地面、渗入电机安装缝隙的情况十分常见，这款配套的排油工具就是针对这个具体的运维痛点做的定向结构设计。从结构形态来看，工具整体采用贴合储气罐外壁的弧形曲面作为贴合基准面，曲面弧度完全匹配270L规格储气罐的外圆弧度，安装时可以直接贴附在罐壁排油口下方，不需要额外的固定结构，靠曲面的贴合度就能实现定位，不会在排油过程中出现移位偏移。

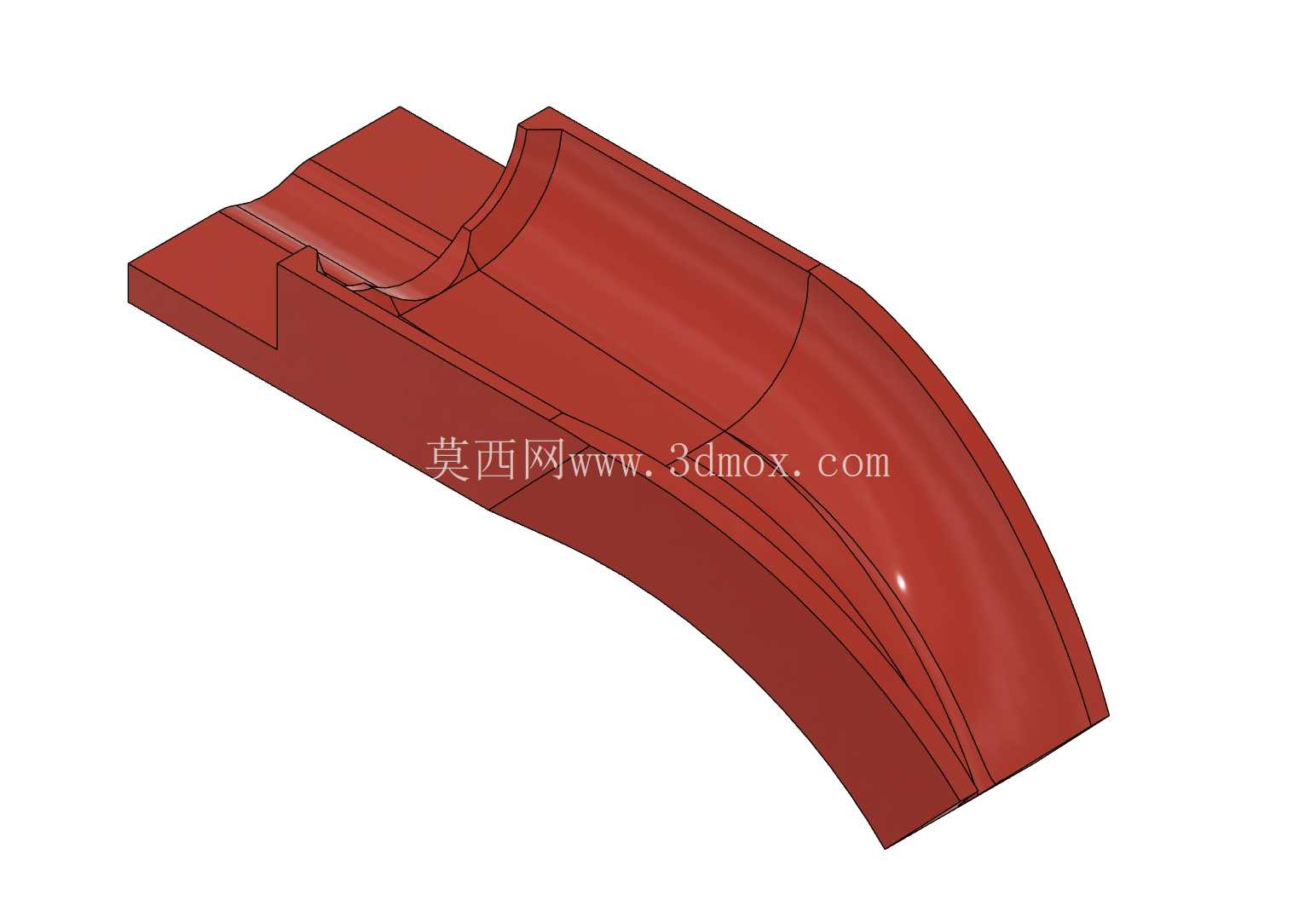

　　工具的导油槽采用渐变深度设计，靠近排油口的入油端槽深较浅，刚好卡在排油口下方的安装间隙里，不会和排油口的堵头拆卸空间产生干涉，顺着弧形走向往出油端延伸的过程中槽深逐步加大，两侧的挡边高度也同步提升，既可以保证废油在流动过程中不会从侧边溢出，也能控制导油路径的倾斜角度，让废油依靠自重顺着导油槽平稳流出到外接的接油容器里，不会出现喷溅、断流残留的问题。工具一侧设计的阶梯式卡位结构，是专门对应储气罐侧面的安装凸筋做的适配结构，卡位的台阶尺寸刚好卡入凸筋和罐壁之间的缝隙，安装时只要顺着罐壁弧度把工具推到位，卡位就会自动卡在凸筋位置，限制工具沿罐壁圆周方向滑动，单人操作的时候不需要一直手扶固定，拧开排油堵头的过程中工具也不会移位，大幅降低换油操作的难度。

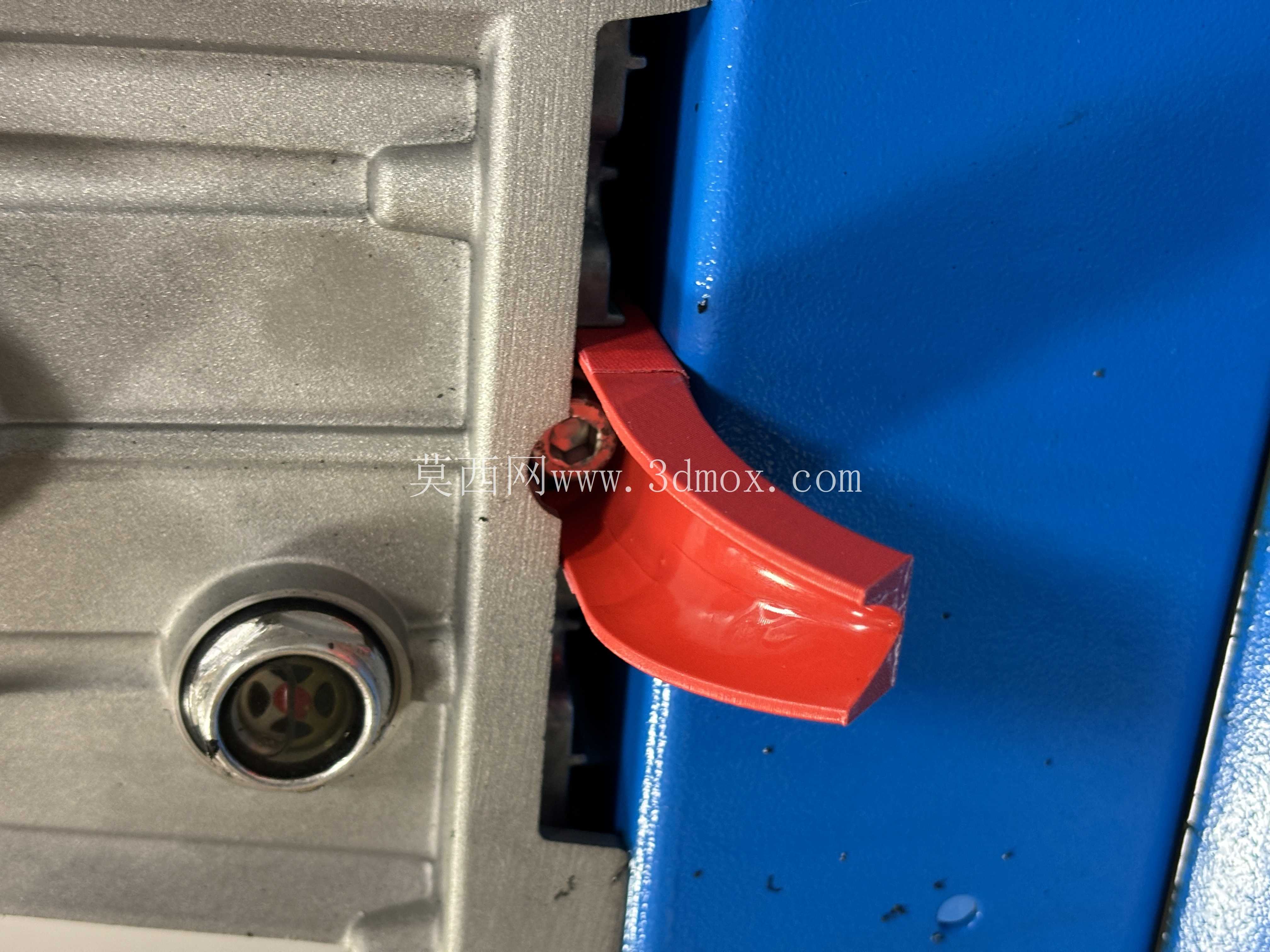

　　从安装边界来看，工具的整体厚度控制在12mm以内，完全适配排油口下方到电机单元外壳之间的狭窄间隙，不需要挪动电机、拆卸周边的护罩附件就能直接安装到位，导油槽的出油端伸出到电机壳体外侧15mm左右，接油容器只要放在电机外侧的空位就能承接废油，不需要把接油容器塞到设备底部的狭窄空间里，操作空间更充裕。在功能设计上，这款工具除了承担换油时的废油导流作用，日常设备维护做排水操作的时候，也可以用同样的安装方式承接排出的含油冷凝水，避免冷凝水带着油污污染设备周边的地面，不需要额外准备其他的接油导流辅具。

　　整个结构没有活动部件，一体成型的结构强度足够应对日常运维的磕碰，曲面贴合的设计不需要额外的密封件，靠和罐壁的紧密贴合就能避免废油从贴合面渗漏，导油槽的内表面做了顺滑过渡处理，没有死角台阶，排油完成后残留的油液很少，擦拭清理十分方便，不会在工具上积存旧油形成油污堆积。针对这类空压机排油口位置偏、操作空间小的共性问题，这款工具的设计没有采用复杂的可调结构，而是完全针对特定型号设备的安装空间、外形轮廓做匹配式设计，虽然是专用辅具，但在对应机型的运维场景里，实用性远高于通用型的接油工具，能把单次换油的清理工作量降低七成以上，也能避免废油渗入电机接线部位带来的安全隐患，结构设计完全围绕实际操作的痛点展开，没有多余的冗余结构，每个曲面、每个卡位的尺寸都对应设备的实际结构间隙，是典型的面向设备运维场景的实用型机械结构设计。
