小型压缩空气压缩机结构设计方案

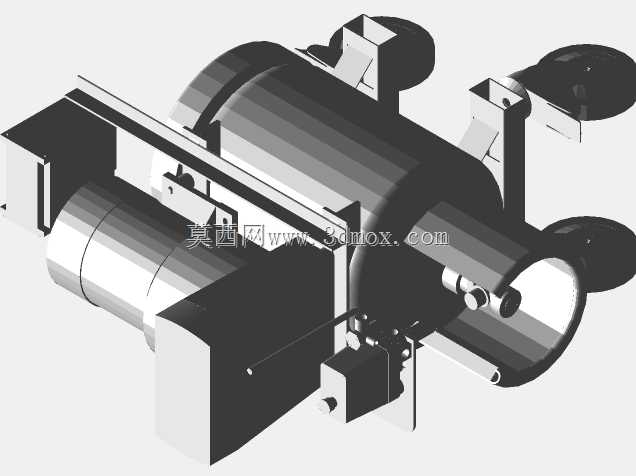

　　在工业生产的气动系统搭建环节，这类小型压缩空气压缩机常作为分散式气源点使用，适配车间零散工位的气动工具供气、小型自动化设备的气动执行元件驱动，也可用于实验室气动测试台、小型汽修门店的轮胎充气与气动扳手供气场景，相比集中式空压站，它无需铺设长距离输气管路，能减少管路沿程压力损失，适合用气点分散、用气量波动不大的作业场景。从结构设计来看，该机型采用集成式布局，将压缩主机、驱动单元、安装支架、接口组件整合在紧凑的空间内，主机部分的缸体采用同轴式布置，减少了动力传递过程中的同轴度误差，降低运行时的振动幅值，配套的安装支架预留了多个固定孔位，既可以通过螺栓刚性固定在设备机架上，也能搭配减震垫做落地式安装，适配不同的安装场景需求。

　　设计过程中优先考虑了安装边界的适配性，整机的横向、纵向、垂向尺寸都做了紧凑化处理，侧向突出的安装耳座做了倒角处理，避免安装时与周边管线、结构件发生干涉，进气与出气接口都布置在机身外侧便于操作的位置，接口的朝向预留了管路连接的操作空间，无需额外加装过度接头即可对接常用规格的气动软管。功能层面，该机型可稳定输出额定压力范围内的压缩空气，机身附带的固定结构可兼容不同的安装姿态，不管是水平卧式安装还是小角度倾斜安装，都能保证内部运动部件的润滑与运行稳定性，配套的防护结构可阻挡车间内的粉尘、切削液飞溅进入主机内部，延长设备的维护周期。在结构细节处理上，运动部件的连接位置都做了公差配合优化，曲轴与缸体的配合面选用了合适的密封结构，

　　减少压缩过程中的气体泄漏，提升容积效率，外部的支架结构采用等强度设计，在保证支撑刚度的前提下尽可能减少冗余材料，降低整机自重，便于设备的搬运与工位转移。实际选型应用时，可根据工位的用气量需求匹配对应的驱动参数，该结构的预留设计空间可支持加装小型储气罐、压力调节阀、空气过滤组件，拓展为一体化的小型气源处理单元，满足对气源清洁度、压力稳定性有更高要求的作业场景，比如精密气动装配工位、小型气动检测设备的配套供气。设计建模过程中，对各个部件的装配间隙做了精准校核，运动部件的行程范围内无结构干涉，安装孔位的位置度公差符合通用机械安装标准，可直接对接常规的工业安装基面，无需额外做安装面的二次加工。机身的散热结构依托缸体的外置散热筋实现，

　　自然通风状态下即可满足持续运行的散热需求，无需额外加装散热风扇，简化了整机的结构组成，降低了故障发生概率。对于设备运维来说，该结构的易损件都布置在便于拆卸的位置，密封件、阀片等损耗部件更换时无需完全拆解整机，可大幅缩短维护停机时间，适配工业现场快节奏的生产运维需求。
