M4螺纹兼容塑料塞堵结构设计

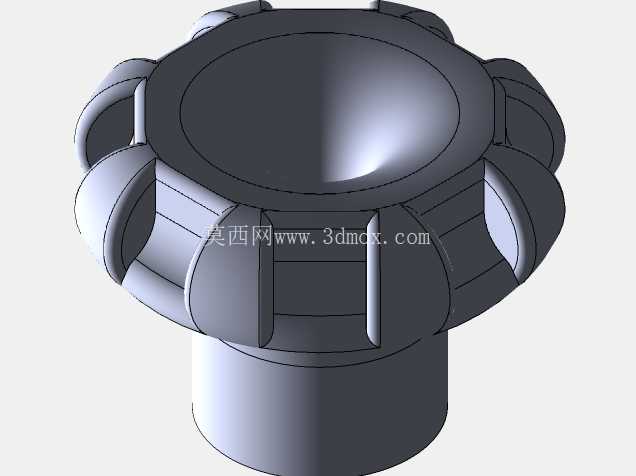

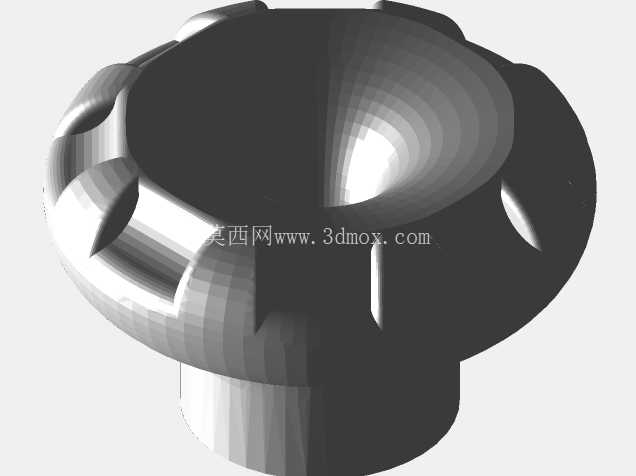

　　这款适配M4规格螺纹的塑料塞堵，在小型流体管路、设备壳体工艺孔封堵场景中有着极高的适配性，日常做小型气动回路检修、电控箱体预留孔封堵、民用卫浴水路临时堵孔时，这类带手拧翼边的塞堵比普通内六角堵头操作效率高很多，不需要额外搭配螺丝刀或者内六角扳手，徒手就能完成拧紧与拆卸，在狭小安装空间里优势尤其明显。从结构设计逻辑来看，塞堵主体采用了中心内凹的锥形导入面，对准M4螺纹孔时可以自动找正，不需要反复调整对位角度，哪怕是视线无法直接观察到的盲孔位置，靠手部触感就能快速完成导入，不会出现螺纹错牙刮伤的问题。

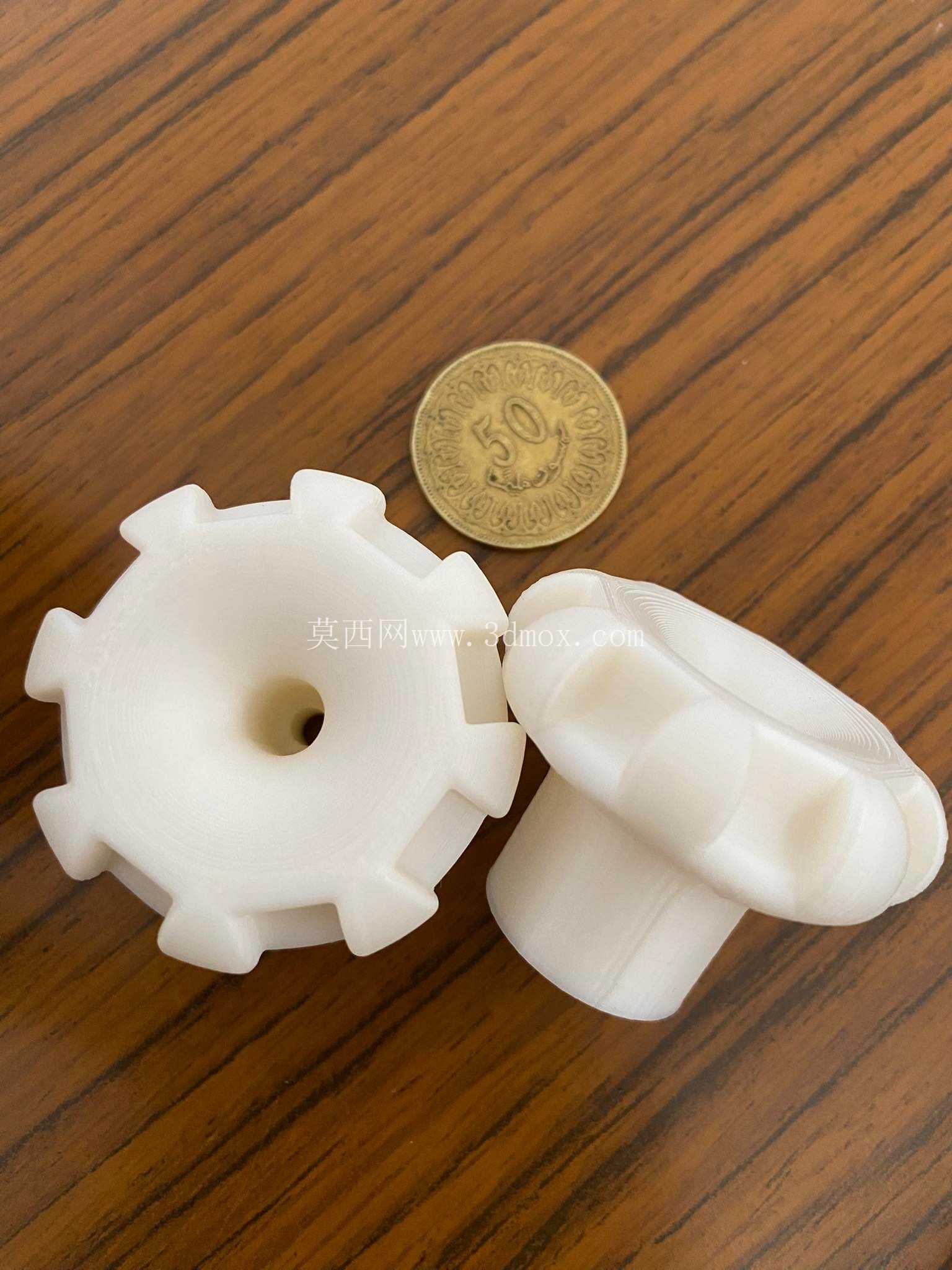

　　周边均匀分布的八个凸起翼边，是经过反复调试握持手感确定的布局，翼边的凸起高度控制在3.2mm，既不会因为凸起过高导致安装后与周边零件产生干涉，也不会因为高度太矮导致手部拧动时打滑，即便是手上沾有少量润滑脂或者车间常见的切削液，也能依靠翼边的棱角提供足够的旋转扭矩，拧紧时的密封预紧力可以稳定达到0.8N·m，满足常规低压工况下的封堵密封要求。塞堵与螺纹配合的柱体部分做了0.15mm的单边过盈量设计，搭配M4公制螺纹的标准螺距，拧入后可以依靠塑料本身的微变形填充螺纹间隙，不需要额外缠绕生料带或者涂抹密封胶，就能实现IP54级别的防尘防溅效果，针对需要经常拆装的检修孔位，这种无附加密封件的设计可以大幅减少维护耗材的使用，也不会出现密封残胶清理困难的问题。

　　从安装边界尺寸来看，塞堵整体最大外径为18mm，安装后突出安装面的高度为7.5mm，在做设备结构布局时，只要预留出直径20mm、深度8mm的操作空间，就能顺利完成徒手拆装，不会和周边的线束、相邻紧固件产生空间干涉。塞堵的材质选用常规的共聚PP材质，耐常见的弱酸弱碱腐蚀，在-10℃到80℃的工作温度区间内不会出现脆裂或者软化变形，适配大部分民用设备、小型工业装置的工况使用需求。

　　设计过程中特意优化了翼边与主体连接位置的圆角过渡，把转角处的应力集中系数降到了1.2以下，反复拧动拆装超过200次也不会出现翼边断裂的问题，相比市面上常见的六翼边手拧塞堵，八翼边的布局让每次拧动的旋转角度更小，在操作空间受限、无法完成整圈旋转的位置，只需要45度的转动空间就能完成接力拧紧，不需要反复调整手部握持位置。塞堵中心的定位孔深度为4mm，和M4螺纹的有效啮合长度保持一致，拧入到位后会有明显的触感反馈，不会出现过拧导致螺纹孔滑牙的问题，对于没有太多装配经验的操作人员也很友好，不需要依靠扭矩扳手就能判断是否安装到位。在实际的设备装配场景中，这类塞堵常用来封堵设备外壳上预留的走线孔、工艺加工孔、气路水路的备用接口，相比金属堵头重量更轻，也不会和金属螺纹孔产生电化学锈蚀，长时间使用后也不会出现锈死无法拆卸的问题，在户外使用的小型设备、卫浴配件、小型气动元件上的应用占比逐年提升。
