适配3毫米轴径直齿圆柱传动小齿轮

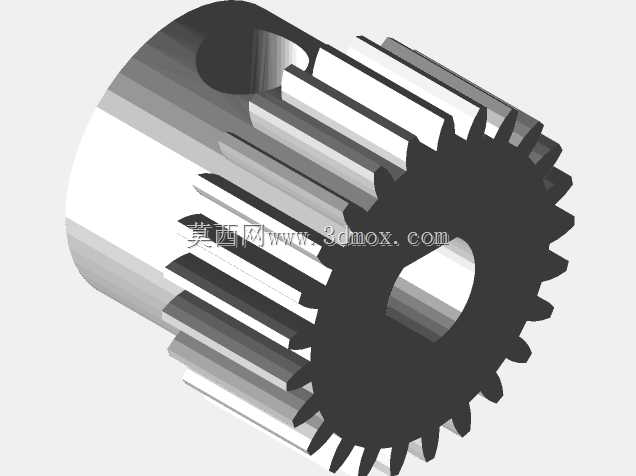

　　这款小模数直齿圆柱齿轮，核心适配轴径为3毫米的微型动力输出端，在桌面级小型自动化装置、微型航模动力组、精密小型实验台、手持微型电动工具这类空间极度紧凑的传动场景中使用频率很高。日常做微型传动结构选型时，经常会遇到步进电机、微型直流减速电机输出轴直径恰好为3毫米的工况，这类电机输出扭矩不大、转速区间偏高，配套的传动齿轮不能照搬工业大齿轮的设计逻辑，必须在齿根强度、啮合侧隙、安装同轴度之间找到适配微型工况的平衡点。从结构细节来看，齿轮中心开设贯通式圆孔，孔径与3毫米轴形成过渡配合，部分同工况应用场景下，会在轮毂侧面加工紧定螺钉孔，用来锁定齿轮与轴的周向位置，也有场景直接通过过盈压装完成固定，避免额外紧固件占用径向空间。

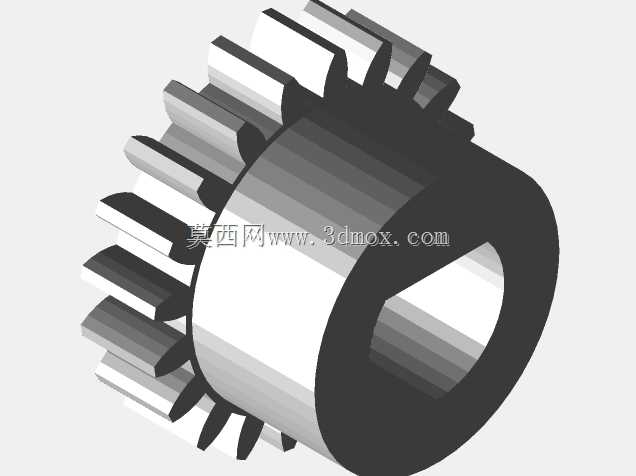

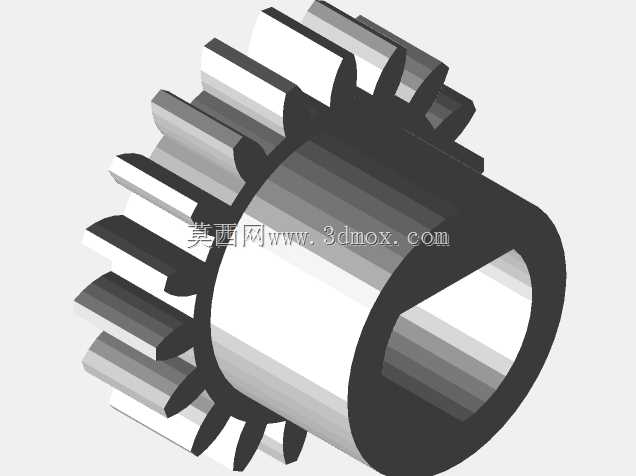

　　齿轮轮齿采用标准直齿排布，齿向与齿轮轴线完全平行，加工和三维建模过程中不需要考虑螺旋角带来的轴向分力，装配时也不用额外设置推力轴承抵消轴向载荷，对于微型传动架来说，能省去不少支撑结构的布置空间。齿部的模数选取偏向小模数系列，齿顶高、齿根高都按照通用圆柱齿轮基准齿形比例设定，齿顶位置做了微小的倒角处理，既可以避免装配过程中锐边磕碰伤，也能在两个齿轮初次啮合入位时起到导向作用，减少卡齿、顶齿的概率。齿轮的轮毂部分和齿圈采用一体化实体结构，没有做减重镂空设计，这是因为微型齿轮本身整体外径很小，实体结构的总重量已经控制在很轻的水平，一体化结构反而能保证齿根到轮毂的力传递路径连续，在频繁正反转的工况下，不容易出现齿根和轮毂连接位置开裂的问题。

　　实际装配边界上，齿轮装入3毫米轴之后，轴向定位通常靠轴肩或者轴用挡圈完成，齿轮两端面和相邻支撑件之间要留出0.1到0.2毫米的轴向间隙，避免运转过程中端面摩擦产生额外阻力。啮合配对的时候，两个配合齿轮的中心距要严格按照分度圆半径之和计算，中心距偏差过大会导致侧隙过小，运转时出现卡滞、噪音陡增的问题，侧隙过大则会在正反转切换时产生明显回程间隙，对于需要精准定位的小型进给机构来说，会直接影响定位精度。三维建模过程中，首先绘制齿轮的分度圆、齿顶圆、齿根圆基准，通过齿廓渐开线方程生成单侧齿形，再阵列圆周分布的所有轮齿，之后拉伸生成实体，最后在内孔位置完成同轴孔的切除，整个结构没有复杂的曲面特征，后续不管是做3D打印样件验证，

　　还是走微型滚齿机批量加工，都能直接提取特征参数。在微型航模的动力传递路径里，这类齿轮常用来把电机的高转速低扭矩输出，传递给减速组的下一级大齿轮，通过齿数比实现减速增扭，驱动航模的舵机或者螺旋桨传动副；在小型桌面实验设备里，它可以安装在微型传感器的调节轴端，用来带动小行程直线模组的齿条运动，完成微小位移的进给动作。设计阶段还要考虑材料选型带来的尺寸补偿，如果采用尼龙或者POM这类塑料材质加工，注塑成型后齿部会有微小的收缩量，建模时齿厚要预留出对应的收缩补偿量；如果采用黄铜或者铝合金机加工，尺寸稳定性更好，配合间隙可以控制得更小。齿轮的端面和内孔的垂直度公差需要严格控制，若内孔和端面垂直度超差，齿轮装到轴上运转时会出现齿面偏摆，局部齿面磨损速度会大幅加快，还会带来周期性的振动噪音。对于结构设计人员来说，这类微型齿轮的三维模型不需要额外设计复杂的减重孔或者异形轮毂，优先保证同轴度、齿形精度和安装便利性，就能满足绝大多数紧凑空间内的动力传递需求，适配各类3毫米轴径的微型动力输出场景。
