固定翼遥控航模飞机整机结构

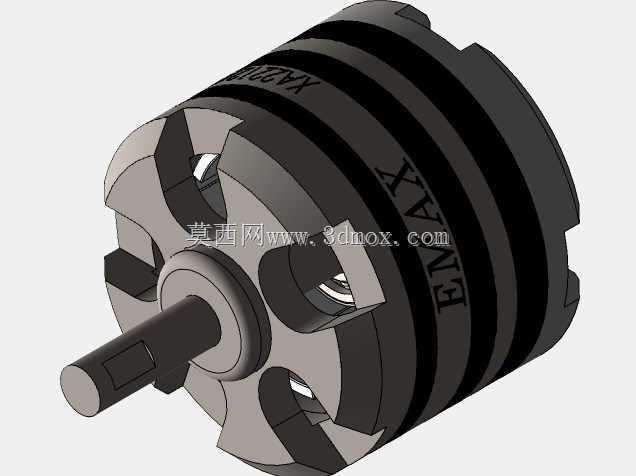

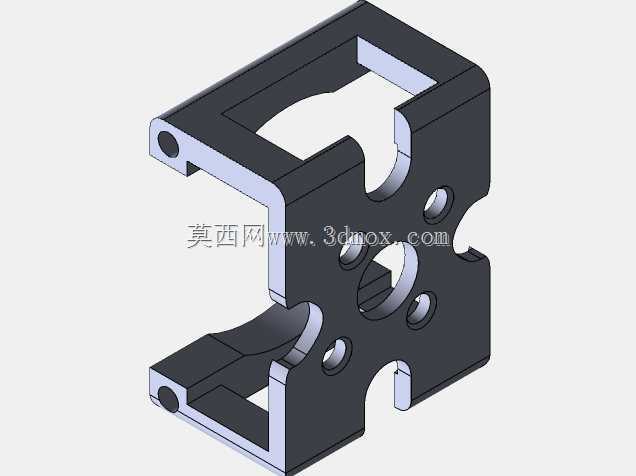

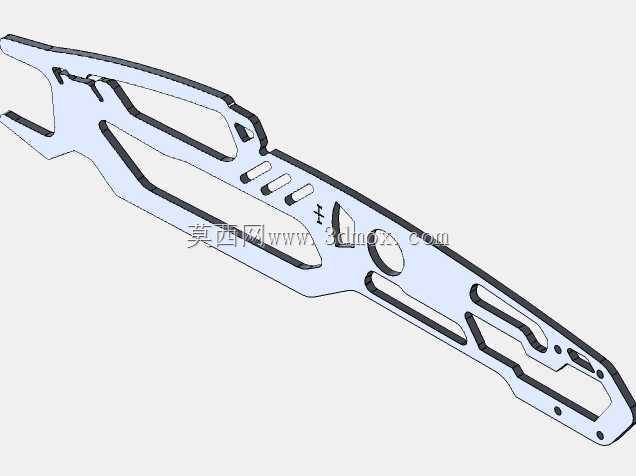

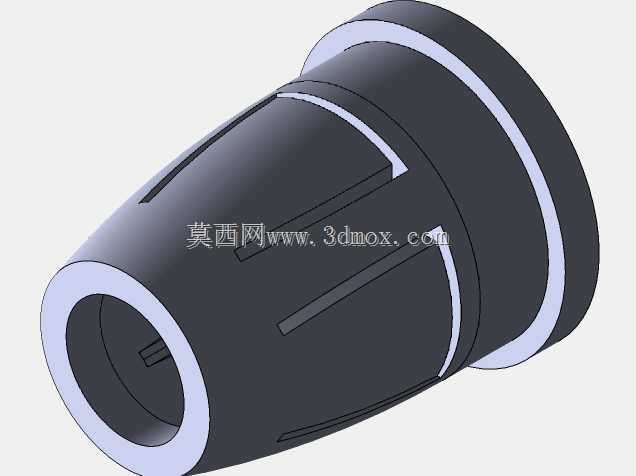

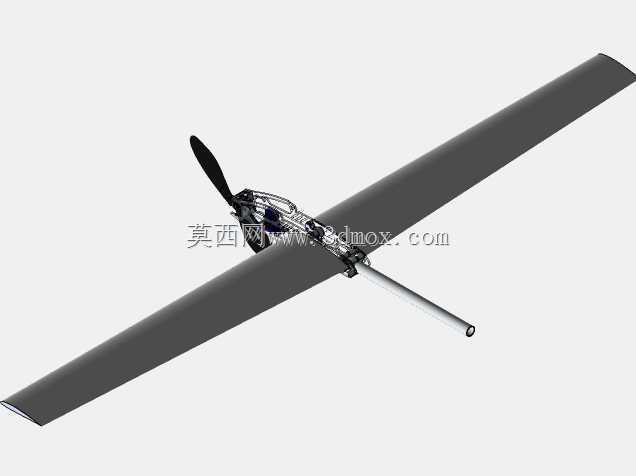

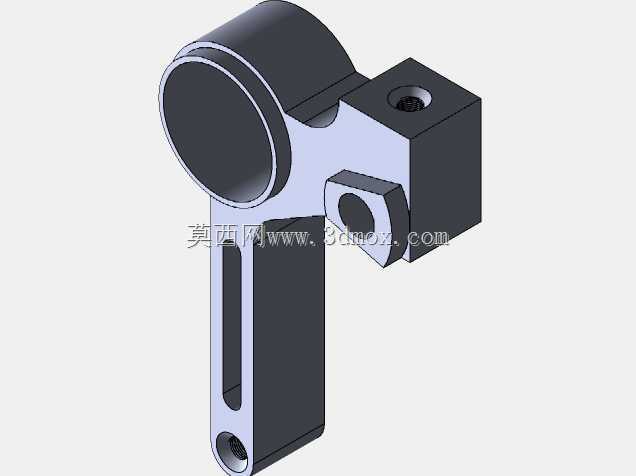

　　该结构围绕小型固定翼遥控航模的整机布置展开，核心由大展弦比平直机翼、前置螺旋桨动力段、细长机身杆、尾翼安装段以及中部承力连接结构组成。建模时将机翼作为主要升力面进行处理，翼面沿展向保持较大长度，弦向尺寸相对窄小，适合低速滑翔与稳定平飞；机翼根部通过连接件与机身承力段相接，前缘、后缘和翼尖轮廓连续，能够在三维装配中直观检查翼面与动力舱、机身杆之间的空间关系。前置动力区布置螺旋桨、桨夹、电机或内燃机安装座以及整流骨架，螺旋桨旋转平面位于机头最前端，可避免桨叶与机翼、起落附件发生干涉。机身采用轻量化杆式结构思路，前段承载动力装置和控制设备，中段连接机翼，后段延伸至尾翼安装位置，这种布置有利于控制整机重心，并减少不必要的结构重量。

　　从实际使用场景看，这类航模可用于户外休闲飞行、基础气动布局验证、航空科普教学以及简单航拍平台改装。平直机翼在低速状态下升力响应直接，盘旋和滑翔时较容易保持姿态；前置拉力布局使动力输出沿机身轴线传递，俯仰和偏航操纵逻辑清晰，适合进行起飞、爬升、平飞、转弯、下滑等典型飞行动作的结构确认。若用于教学或设计验证，模型可帮助从业者观察机翼展弦比、动力位置、尾力臂长度和重心区间之间的关系，也可作为机架布置、设备舱划分和连接件设计的参考。

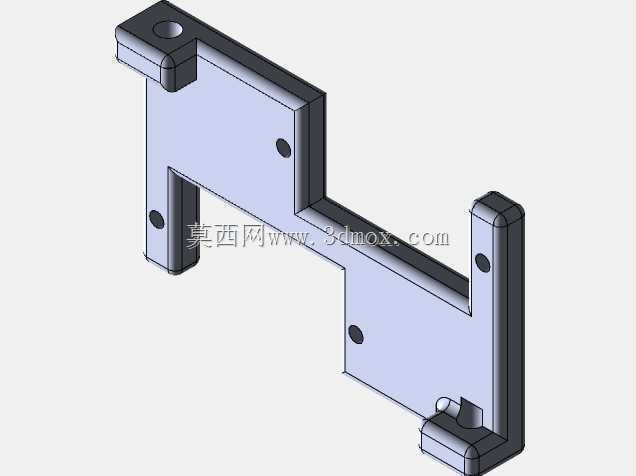

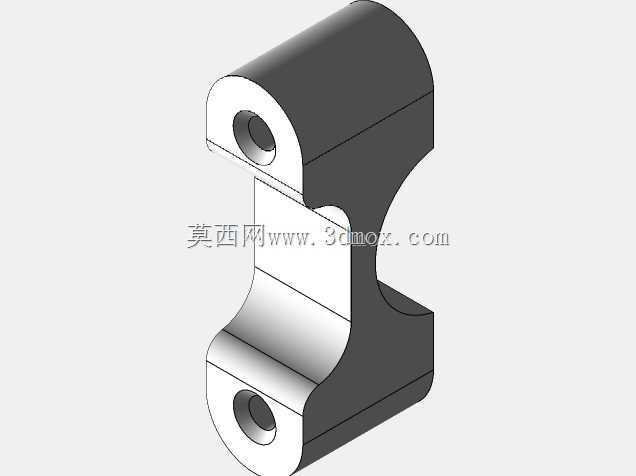

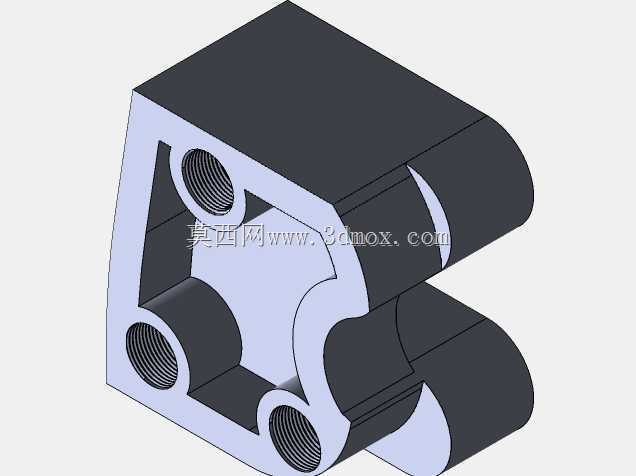

　　结构设计上，机翼与机身的连接区是重点。机翼需要承受升力分布带来的弯曲载荷，根部连接座应保证左右翼面相对位置准确，同时便于拆装和运输；动力段则要承受螺旋桨旋转产生的拉力、振动和扭矩反作用，安装座与机身前段之间需要形成可靠约束。细长机身杆虽然有利于减重和增加尾翼力臂，但在建模时仍需关注其与机翼连接座、尾部接头的同轴关系，避免装配后出现尾翼偏置。尾翼段虽在当前视图中表现为机身末端延伸结构，但实际设计时应预留水平尾翼和垂直尾翼的安装面，使俯仰、偏航控制面能够围绕明确轴线运动。

　　外形边界方面，整机最大轮廓主要由机翼展长、机头螺旋桨高度和机身长度决定。机翼左右展开后构成最宽尺寸，运输或收纳时需要考虑翼面可拆卸或分段；机头螺旋桨在旋转方向上形成安全包络，装配检查时应保证桨尖与机翼前缘、地面或外挂设备保持足够间隙；机身从前到后形成纵向基准，动力轴线、机翼弦线和尾翼安装面应围绕该基准协调布置。设备布置时，电池或油箱、接收机、舵机等质量件应尽量靠近机翼根部附近的重心区域，避免因远端载荷过大导致姿态调整困难。

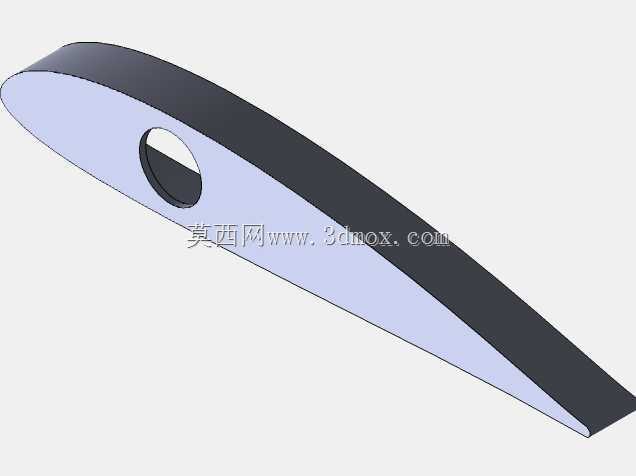

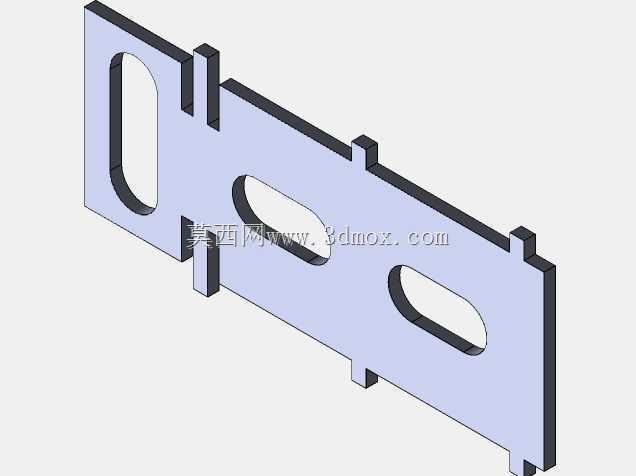

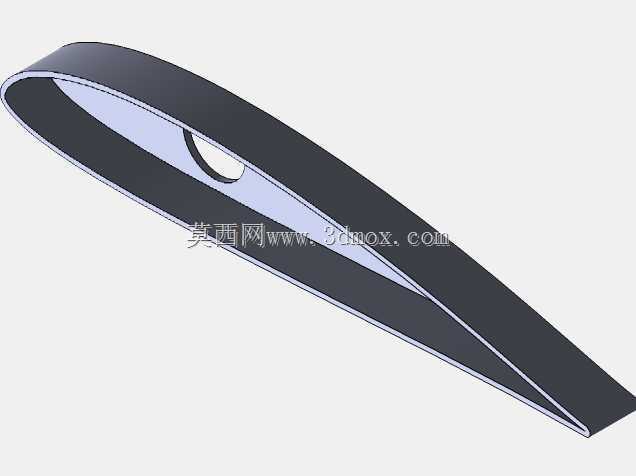

　　在三维建模过程中，可将整机拆分为机翼、动力组件、机身杆、连接座、尾翼安装接口和操纵小件若干子装配。机翼部分重点控制翼型曲面、翼展方向和根部加强区；动力组件重点检查桨叶、桨夹、电机轴和安装支架的同轴关系；机身部分则以中心线为骨架，约束各段接头位置。对于后续工程深化，还可在该结构基础上补充蒙皮、翼梁、肋板、舵面铰链、拉杆和快拆机构，使外观模型进一步转化为可加工、可装配的航模机架方案。
