克诺普夫车载通讯电台结构设计

车载电台作为商用车、特种作业车辆内部的核心通讯部件，其结构可靠性直接决定复杂工况下的通讯链路稳定性，本次针对克诺普夫汽车电台的结构设计，从车载安装场景的实际约束出发，先梳理了不同车型中控台、仪表台内部的安装边界，常规乘用车仪表台预留的电台安装位深度多在120mm-180mm区间，宽度控制在180mm以内，高度不超过60mm，因此在壳体外形尺寸规划阶段，就将主体外轮廓锁定在172mm宽、52mm高、148mm深的区间，预留出周边3mm的安装间隙，避免装车时与周边线束、空调风道产生干涉。考虑到车载环境下持续存在的振动、高低温交变以及灰尘侵入风险，电台的主体承载结构采用铸造工艺成型，铸造壳体的壁厚均匀控制在2.5mm，既保证壳体的结构刚度，在车辆持续颠簸时不会出现谐振异响，也能控制整体重量，避免给安装支架带来额外负载。壳体的分型面沿着电台侧面的中缝设置，合模后通过周边6颗M3的自攻螺丝实现上下壳体的锁紧，接缝处预留1.2mm宽的密封胶条安装槽，装配时嵌入发泡硅胶密封条，可满足车载电子设备常见的IP54防护等级要求，阻挡日常行车过程中进入仪表台内部的灰尘与少量溅水。

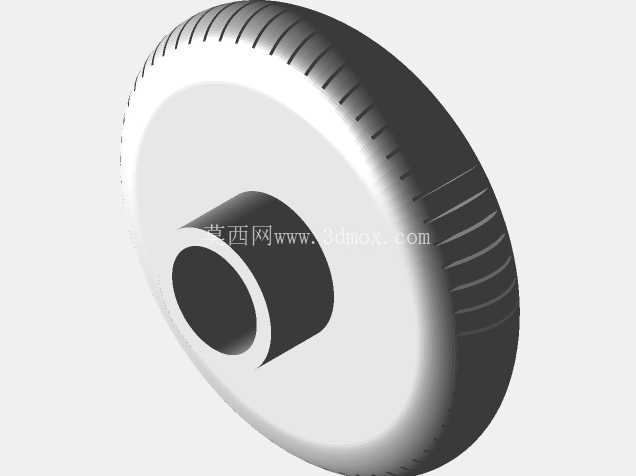

从功能布局来看，电台正面预留了显示屏安装位、调节旋钮安装孔以及功能按键的排布区域，内部的PCB安装柱与壳体一体铸造成型，省去额外加装固定铜柱的工序，安装柱的高度经过精确计算，保证PCB板装配后与壳体内壁保留4mm的间隙，既可以给板上的电容、接口元件留出装配空间，也能形成空气隔热层，避免车辆长时间暴晒后壳体热量直接传导至电路板引发元件过热。电台后侧的接口区域，统一规划了电源接口、天线接口、外接扬声器接口的安装位置，接口周围的壳体做了加厚处理，厚度达到4mm，避免日常插拔线束时接口受力出现开裂。考虑到铸造工艺的成型特性，所有壳体的转角位置都做了R1.5的圆角过渡，既避免铸造时出现应力集中导致的冷隔缺陷，也能减少装车过程中尖锐边角划伤施工人员、割破线束绝缘层的风险。

在安装结构设计上，壳体两侧一体铸造成型了带腰型孔的安装耳，腰型孔的长度设置为12mm，允许安装时前后调整6mm的位置，适配不同车型安装支架的孔位偏差，不需要额外制作转接板就能完成固定。安装耳的厚度为3mm，通过有限元仿真验证，在承受20g的持续冲击载荷下不会出现断裂变形，满足车辆在非铺装路面行驶时的振动强度要求。壳体内部还预留了屏蔽层的安装卡槽，装配时可以插入薄金属屏蔽板，将电台的功率放大模块与主控模块分隔开，避免大功率发射时产生的电磁串扰影响主控电路的工作稳定性，这一细节设计也是参考了多款量产车载电台的实际使用反馈，很多早期电台产品在大功率发射时会出现显示屏闪跳、按键失灵的问题，本质就是内部电磁屏蔽不到位，通过结构设计预留屏蔽安装位，不需要额外改动电路板布局就能解决这类常见问题。

针对铸造生产的工艺性，壳体上的所有安装孔都做了1°的拔模斜度，方便铸件脱模，减少后续机加工的工作量，只有正面的显示屏安装窗口、旋钮安装孔因为尺寸精度要求较高，在铸造完成后通过少量铣削加工保证尺寸公差，控制在±0.1mm以内，满足显示屏、旋钮的装配间隙要求。壳体表面的安装柱位置都做了局部加厚，避免螺丝锁附时出现柱体开裂的问题，同时在壳体内部的筋位布局上，沿着PCB板的安装方向设置了3条高度2mm的加强筋，既提升壳体整体的抗扭刚度，也能在PCB装配时起到导向作用，方便生产线快速组装。不同于消费类电子的轻薄化设计，车载电台的结构设计始终把可靠性放在第一位，所有的尺寸规划、结构细节都围绕车载场景的复杂工况展开，从铸造工艺的成型可行性到后续装车的安装便利性，再到长期使用的耐久性，每个环节的尺寸参数都经过实际装车场景的校验，确保最终产品既能满足通讯功能的装配需求，也能适应车辆全生命周期内的各种使用环境。
