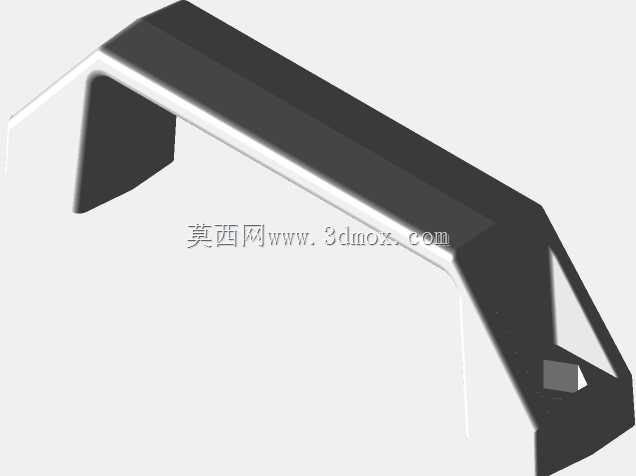

CA6140机床弯形操作扶手结构设计

　　在普通卧式车床的操作区域布局中，操作扶手是操作人员调整工位、辅助稳定操作姿态、短距离扶持借力的核心接触部件，这款适配CA6140系列车床的弯形扶手，在设计阶段充分结合了普通车床操作时的人机交互需求，没有采用常规直杆式扶手的结构，而是做了两段式弯折的轮廓处理。从实际使用场景来看，CA6140车床的操作侧集中了进给箱手柄、溜板箱操作手轮、主轴变速操纵机构，操作人员在站工位完成主轴转速调整、进给量切换、溜板手动进给操作时，往往需要在不同操作点位之间小范围移动，尤其是在进行大进给量切削、重型工件装夹找正的过程中，身体需要前倾贴近卡盘位置观察切削状态，此时扶手的存在可以给操作人员提供稳定的手部支撑点，避免身体失衡碰到旋转的工件或者刀架部件，降低操作过程中的安全隐患。

　　这款扶手的弯折角度完全匹配CA6140车床床身侧的安装空间，整体轮廓做了圆弧过渡处理，没有尖锐的棱角，避免操作人员在快速移动操作时磕碰划伤。扶手的握持段做了等截面的平直设计，握持长度适配成年人手掌的握持宽度，手部搭靠时可以完全贴合受力，不会出现局部硌手的问题。在安装边界的设计上，扶手的两个安装端面都做了贴合床身安装面的平面处理，安装孔位的间距完全匹配CA6140床身侧的原有安装螺孔位置，不需要对床身进行二次打孔加工，替换原有老化损坏的扶手时可以直接对位安装，降低设备维护的改造成本。

　　从结构强度的设计思路来看，这款扶手采用了实心截面的结构设计，材料选用常规的机床结构用钢材，表面做发黑防锈处理，能够承受操作人员日常扶持的侧向拉力与垂直压力，即使在操作人员全身重量短暂倚靠的情况下，也不会出现结构变形或者断裂的问题。弯折处的圆角半径经过反复校核，既保证了结构在弯折位置的应力不会集中，避免长期受力出现疲劳断裂，同时也不会因为圆角过大占用过多的床身侧操作空间，不会干涉溜板箱在床身全长范围内的正常移动，也不会和进给箱的外伸手柄、冷却管路产生运动干涉。

　　在实际的机床运维场景中，这类扶手属于易损耗的操作附件，长期使用后容易出现表面防锈层脱落、弯折处受力变形、安装孔滑丝等问题，这款扶手的建模过程完全还原了实物的安装尺寸与轮廓细节，在做设备备件替换、机床改造设计时，可以直接调取模型完成装配校核，不需要反复测量实物尺寸。设计过程中特意规避了常规扶手设计的常见问题，比如握持段过细导致握持手感差、弯折角度不合理导致扶持时手腕处于别扭的受力姿态、安装面不平整导致安装后扶手出现歪斜松动等问题。扶手的整体长度控制在合理范围内，既保证了足够的握持接触长度，也不会因为外伸长度过大导致操作人员在走动时被勾挂衣物，同时扶手的安装高度匹配普通操作人员站立时的肘部自然下垂高度，扶持时手臂处于自然放松的状态，长时间操作也不会出现手臂酸痛的问题。

　　针对机床加工车间多油污、多切削液飞溅的使用环境，这款扶手的表面没有做复杂的防滑纹路设计，而是采用了光滑的表面处理，日常清理时只需要用棉纱擦拭就可以去除表面附着的油污与切削液，不会出现纹路内积存油污难以清理的问题，同时光滑的表面也不会积存铁屑，避免操作人员扶持时被残留的铁屑扎伤。在装配关系上，扶手安装完成后与床身侧面保留了足够的握持间隙，手掌可以完全伸入扶手与床身之间的空间，不会出现手部被夹在扶手与床身之间的问题，间隙尺寸经过反复验证，即使佩戴常规的劳保手套操作，也可以顺畅地握住扶手，不会出现卡滞的情况。
