CA6140车床用双头螺柱紧固件结构

　　这款双头外螺纹连接件，主要应用在普通卧式车床的进给箱、溜板箱与床身的辅助定位连接场景中，也可适配同规格传动机构的轴端锁紧、支架固定工位。在车床实际运行过程中，床身与各附属箱体的结合面不仅要承受切削过程带来的交变振动载荷，还要保障装配后同轴度偏差控制在允许范围内，这类两端带不同规格螺纹的螺柱，恰好能解决单侧操作空间不足时的紧固件安装难题——装配时先将一端螺纹旋入基体的预制螺纹孔，待被连接件穿过螺柱光杆段后，再在另一端旋入螺母完成锁紧，无需在基体两侧预留扳手操作空间，非常适合车床内部狭窄腔体的连接工况。

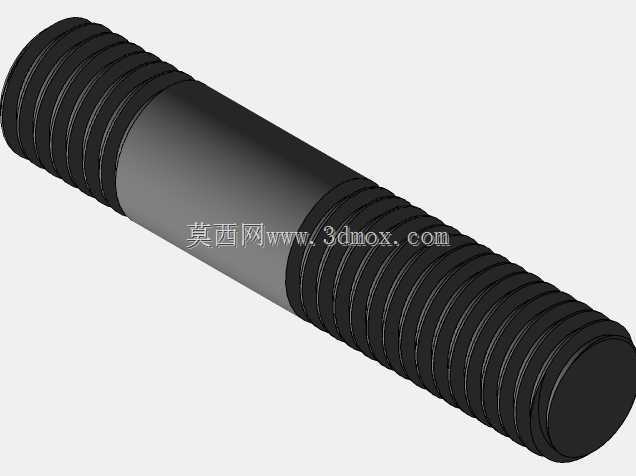

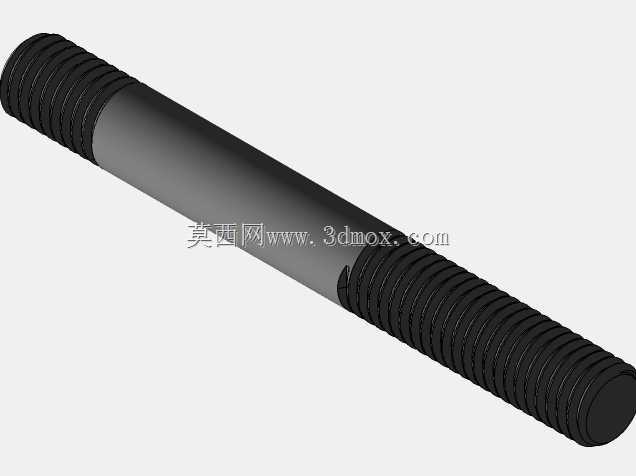

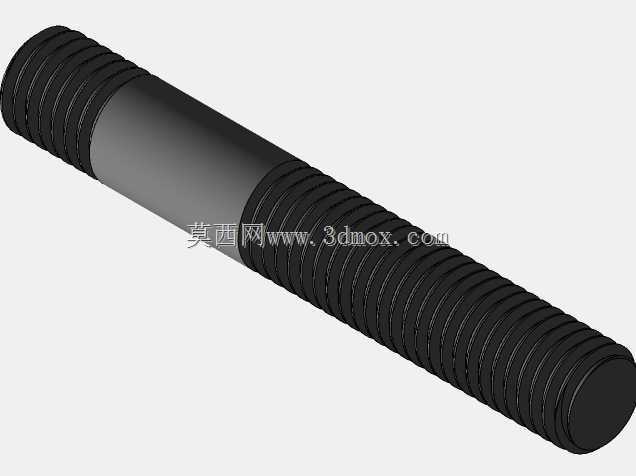

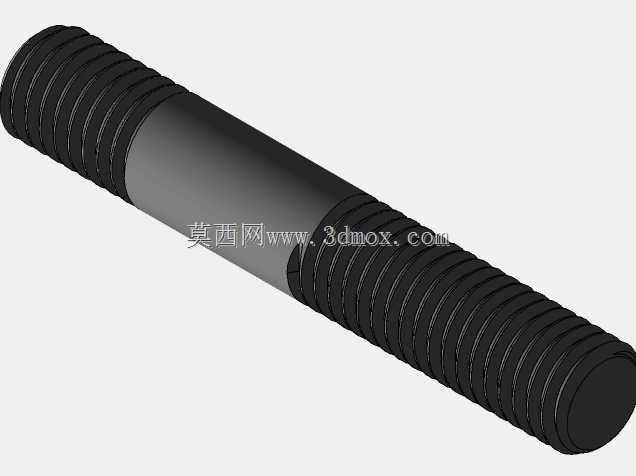

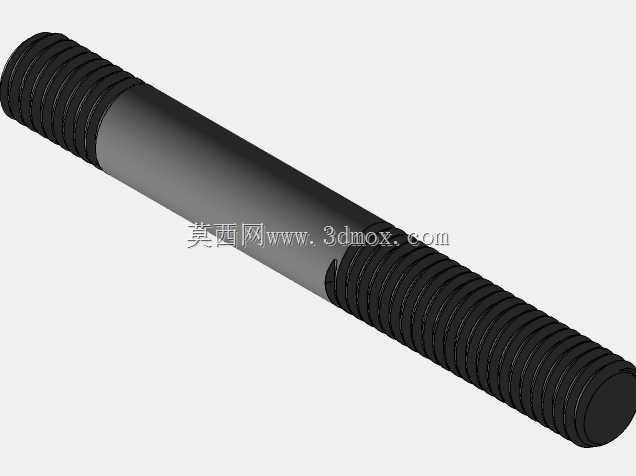

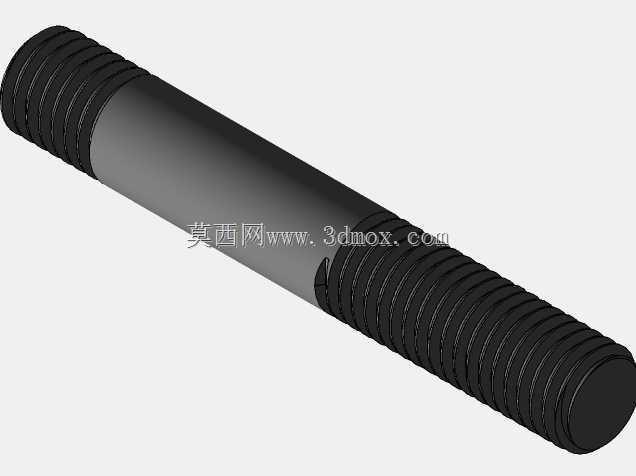

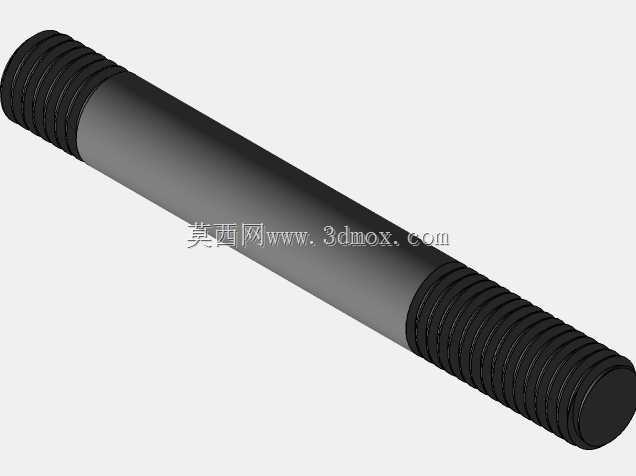

　　从结构设计逻辑来看，螺柱中间的光杆段并非简单的等直径圆柱，其直径尺寸略小于两端螺纹的大径，一方面能在装配时为被连接件的安装孔提供导向，避免孔壁刮伤螺纹牙型，另一方面也能在承受横向剪切载荷时，让光杆段与安装孔形成小间隙配合，辅助承担部分剪切力，降低螺纹牙发生塑性变形的风险。两端螺纹分别采用M10与M8规格，对应不同的旋入深度要求：旋入铸铁床身基体的M10端，螺纹有效旋合长度设计为1.5倍螺纹公称直径，能在铸铁这类强度偏低的基体材料上获得足够的连接强度，避免长期受振后螺纹滑牙；外露用于安装螺母的M8端，螺纹长度预留了足够的调节余量，可适配不同厚度的被连接件，也能在垫片磨损、结合面产生微小间隙时，通过旋紧螺母补偿间隙，无需更换紧固件。

　　从外形尺寸与安装边界来看，螺柱总长度覆盖了M10段67mm、光杆段50mm、M8段60mm的尺寸区间，总长度70mm的设计刚好匹配CA6140车床床头箱下方的支架安装空间，装配后M8端露出螺母的螺纹长度控制在2-3个牙距，既不会因为露出过长干涉周边的齿轮传动部件，也不会因为露出过短导致螺母啮合不足出现松脱。螺纹牙型采用普通公制三角螺纹，牙型角60度，牙顶与牙底的圆弧过渡设计能有效降低应力集中，在车床频繁启停、切削载荷波动的工况下，减少螺柱发生疲劳断裂的概率。两端螺纹的起始端都加工有1x45度的导入倒角，装配时能快速对准螺纹孔与螺母，避免错牙导致的螺纹损伤，也能减少装配时的辅助对准时间，提升生产线装配效率。

　　在实际设备维护场景中，这类螺柱属于车床的易损备用件，当机床长期使用后出现螺纹磨损、螺柱弯曲变形时，可直接拆卸更换，无需对基体螺纹孔进行扩孔修复，大幅降低设备维修的成本与停机时间。设计建模过程中，螺纹段采用精确的牙型扫描特征生成，而非简化的装饰螺纹线，能直接用于后续的有限元受力分析，模拟不同预紧力下螺柱的应力分布，验证在最大切削载荷下的结构强度是否满足设计要求；光杆段与螺纹段的过渡位置加工有退刀槽，既符合机械加工的工艺要求，也能避免螺纹加工时在过渡位置产生应力集中的尖角，提升零件的加工良品率与实际使用寿命。安装时需要注意，旋入基体端的螺纹需要涂抹适量的螺纹锁固胶，应对车床运行时的持续振动，防止螺柱在长期振动下出现反向旋松；外露端的螺母需要搭配弹簧垫圈使用，进一步提升防松性能，保障连接结构在设备全生命周期内的可靠性。
