18650电池点焊专用工装结构设计

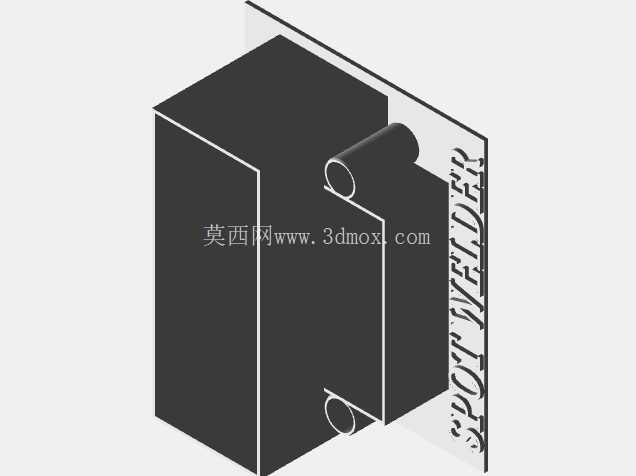

　　从结构设计逻辑来看，整个工装采用立式块体作为主体承载基座，基座正面预留了平行的电池定位槽，槽体宽度严格匹配18650圆柱电池的外径公差，单次可并排容纳3节18650电池完成定位，不需要额外的夹具夹持，电池放入槽内后轴向与径向的窜动量控制在0.2mm以内，足够保证焊点位置的一致性。基座侧面伸出的两个同轴圆柱导向结构，是用来安装点焊焊针组件的，上下两个导向孔的中心距对应常规点焊镍带的宽度，焊针穿过导向孔后可以垂直压在电池极帽与镍带的叠合位置，避免焊针倾斜导致的焊点接触面积不足。这款点焊工装的设计初衷，是解决小批量18650锂电池组组装过程中，手工点焊对位不准、焊点偏移、焊针压力不均导致的焊穿或虚焊问题，目前在小型锂电池PACK作坊、户外储能电源维修站点、高校电子创新实验室的应用场景中，这类小型专用点焊工装的需求一直很稳定，毕竟通用点焊机的工作台没有针对圆柱电池的定位结构，新手操作时很容易出现焊偏，甚至因为电池移位导致正负极短路的安全隐患。

　　设计时特意将焊针导向轴线与电池定位槽的中心平面设置为垂直相交，这样不管操作人员手部施加的压力是否有轻微偏斜，焊针的最终落点都会被限制在极帽的有效焊接区域内，降低对操作人员熟练度的要求。关于安装边界，整个工装的基座采用方正的块式结构，底部为全平面设计，可以直接通过螺栓固定在常规工作台的台面上，也可以搭配磁吸底座快速固定在钢制工作台表面，不需要对原有工作台做额外的开孔改造；基座侧面的导向孔内径匹配市面上绝大多数手持式点焊机的焊针直径，不需要额外加工转换套就能直接适配。

　　在功能细节上，工装的定位槽边缘做了0.3mm的倒角处理，取放电池时不会刮破电池外层的绝缘皮，避免电池组装后出现绝缘失效的问题；焊针导向孔的长度设计为25mm，足够给焊针提供稳定的导向支撑，不会因为焊针伸出过长出现焊接时的晃动，同时导向孔内壁做了光滑处理，焊针上下移动时不会出现卡滞，长期使用磨损后也可以直接对基座的导向孔进行铰孔修复，不需要整体更换工装。实际使用时，操作人员只需要将3节18650电池按极性方向依次放入定位槽，在极帽表面铺好裁剪好的连接镍带，握住点焊机手柄让焊针沿导向孔下压，触发焊接开关就能完成三个焊点的依次焊接，相比无定位的自由点焊，焊接效率能提升40%以上，焊点不良率可以控制在1%以内。设计过程中也考虑了不同线径镍带的适配需求，0.3mm线宽的镍带可以直接贴合在定位槽表面的台阶上，不需要额外的压具固定，0.6mm线宽的镍带则可以通过基座上预留的两个基准边对齐，保证镍带覆盖每一节电池的极帽中心位置，不会出现镍带偏出极帽导致的焊接无效问题。整个工装的结构没有复杂的传动部件，所有加工面都是平面与圆柱面，普通的铣床与钻床就能完成全部加工，加工成本低，后期维护也很简单，只需要定期清理导向孔内的焊接飞溅残渣，就能保证焊针移动的顺畅度。

　　对于需要小批量组装不同串并联结构18650电池组的场景，这款工装还可以通过更换不同槽位间距的基座模块，快速适配不同排布方式的电池组，不需要重新采购整套焊接设备，能有效降低小型生产场景的设备投入成本。在结构强度校核上，基座采用整块钢材加工而成，焊接时的压力不会导致基座出现变形，长期使用后定位精度也不会出现明显衰减，焊针导向孔的位置度公差控制在0.05mm以内，完全满足18650电池极帽的焊接位置精度要求，不会出现焊针压到电池防爆阀的风险，从结构设计层面规避了焊接操作中的安全隐患。
