台式二维码激光打标设备结构设计

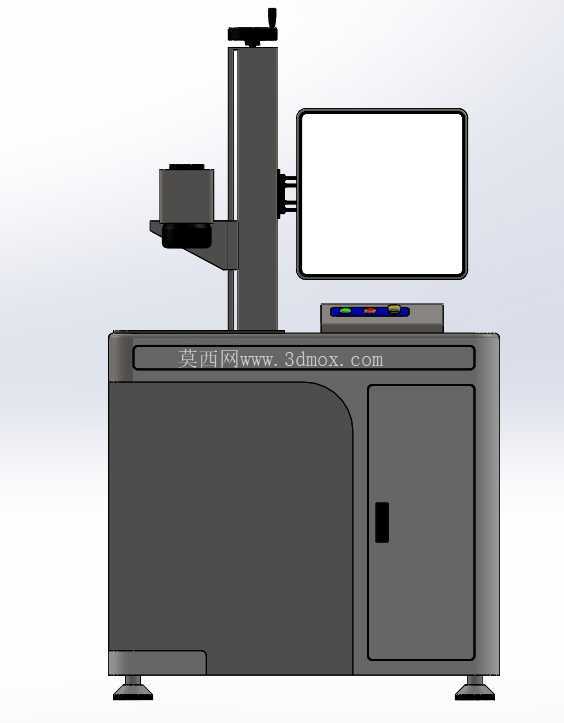

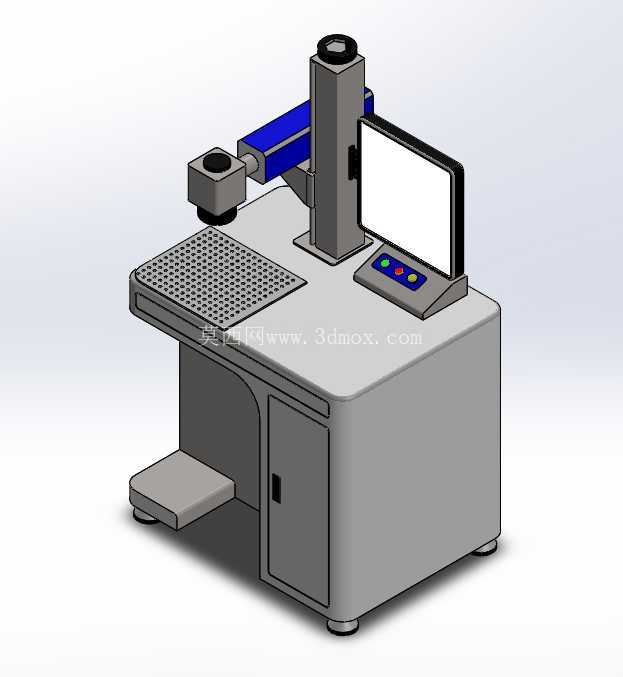

　　这套台式激光打标设备的三维结构，主要面向工业产线的永久性标识打刻场景，覆盖金属、部分非金属材质表面的二维码、字符、图形打标需求，常见于电子零部件追溯、五金件标识、汽配零件编号打刻等生产环节，相比油墨喷码，激光打标的标识耐磨损、耐腐蚀，不会因工件后续的油污接触、摩擦触碰出现标识脱落模糊的问题，能满足产品全生命周期的追溯要求。从结构布局来看，设备采用一体式台柜设计，下部柜体为整体承托基础，内部预留了激光器、控制电路、走线的安装空间，柜体前侧设置单开门检修舱，方便后期对内部元器件进行维护更换，柜体底部配置可调支撑脚，可根据安装地面的平整度调整设备水平度，避免因台面倾斜导致打标焦距偏移，影响打标精度。台面上的核心功能模块分为三个部分：激光发生与振镜扫描组件、工件承载网格台、人机操作终端。激光振镜组件通过立式立柱固定在台面后侧，横向伸出的光路臂可根据实际打标需求调整上下高度，适配不同厚度工件的焦距要求，振镜镜头下方正对工件承载区域，网格台面采用镂空格栅设计，一方面可以减轻台面自重，另一方面打标过程中产生的少量金属碎屑、烟尘可以通过格栅缝隙落入下方集尘区域，避免碎屑堆积在台面影响工件放置平整度。

　　人机操作终端布置在光路组件的右侧，倾斜安装的显示屏与操作按钮面板符合操作人员站立操作的人机工程学角度，操作人员无需过度弯腰或抬手即可完成参数设置、打标定位、启动停止等操作，按钮面板上设置了启动、停止、急停等核心功能按键，急停按钮采用凸起设计，方便突发状况下快速按压停机。设备左侧配置的脚踏开关，可解放操作人员的双手，在完成工件上下料定位后，通过脚踏即可触发打标动作，大幅提升批量工件打标的操作效率。从安装边界来看，设备整体占地尺寸适配常规车间的工位布局，不需要额外搭建大型安装基座，放置在平整的车间地面即可完成调试使用，台面高度符合成年人站立操作的舒适区间，长时间操作不易产生疲劳。

　　设计过程中对各运动部件的干涉情况做了完整校验，光路臂上下调整的行程范围内，不会与台面、操作终端、工件放置区域产生碰撞，走线全部通过柜体内部、立柱内腔进行隐藏布置，避免明线外露被工件剐蹭造成线路损坏，同时也让设备整体外观更整洁。设备的打标范围覆盖常规中小尺寸工件的打标需求，对于小型电子元件、五金配件、塑料壳体类工件，可直接放置在网格台面上完成打标，针对异形工件，也可在网格台面上加装专用定位工装，保证每次工件放置的位置一致性，提升批量打标的位置精度。

　　振镜扫描的路径在设计时做了运动仿真验证，确保在有效打标幅面内，激光焦点的位置精度满足二维码识读的要求，打刻出的二维码对比度、尺寸精度可被常规工业扫码枪快速识别，不会出现因打标精度不足导致的追溯码无法识读问题。整体结构采用模块化设计思路，各个功能组件可单独拆卸更换，若后续需要升级激光器功率、更换振镜型号，不需要对整体台架做大规模改动，仅需调整对应安装位的连接结构即可完成升级，降低了设备后期的改造成本。
