Quick861DW热风返修台聚光器侧装支架

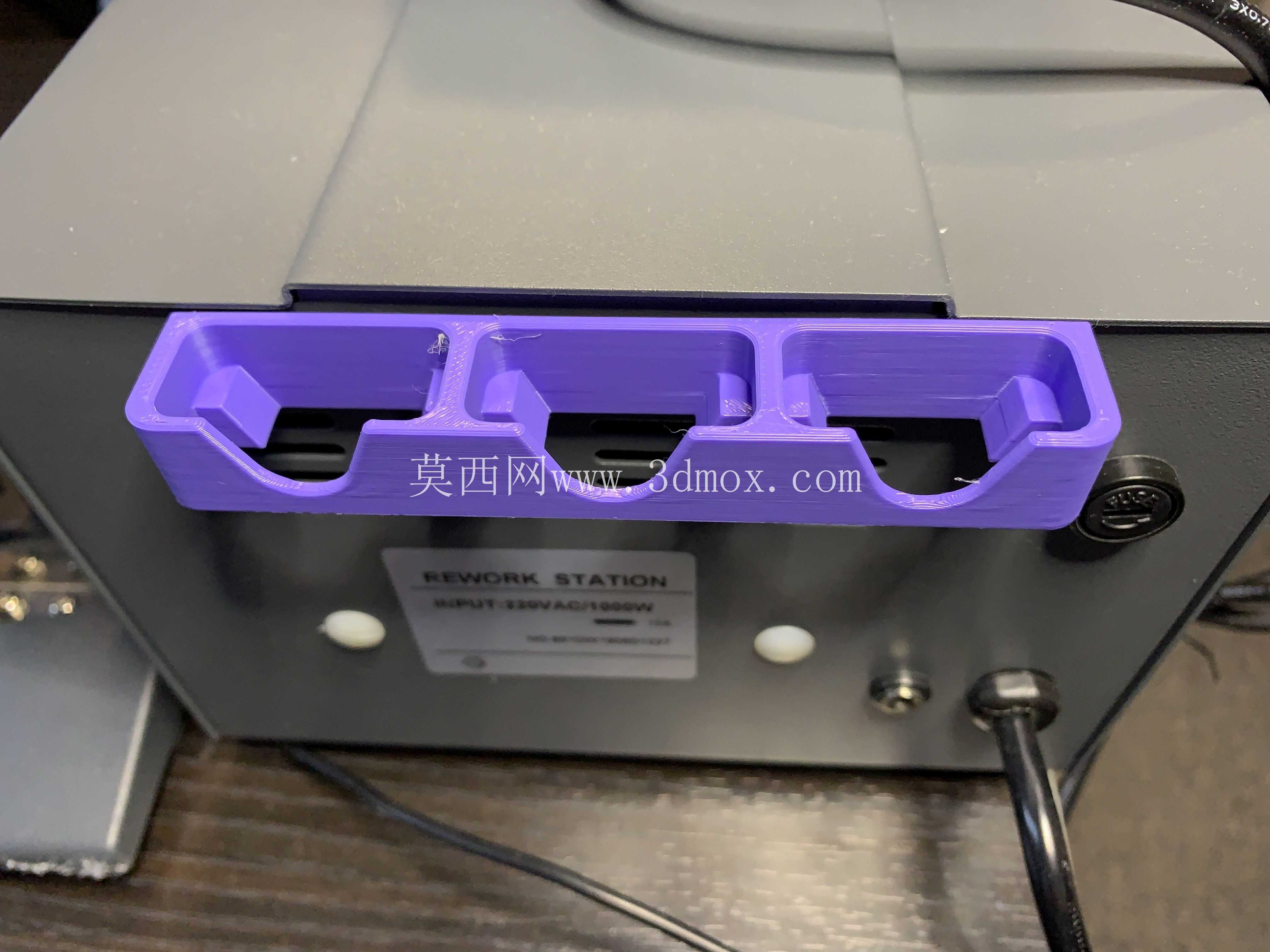

　　在电子制造与维修的SMD焊接工位上，Quick 861DW热风返修台是出镜率极高的核心作业设备，日常处理QFP、BGA等各类表贴元件拆焊时，不同规格的聚光器尖嘴是匹配不同尺寸焊盘、控制热风覆盖范围的关键配件，但原厂设备并未预留闲置聚光器的收纳位置，作业过程中更换下来的尖嘴往往随意摆放在工作台面，不仅容易滚落遗失，高温状态下的尖嘴还可能烫伤台面线缆、焊锡丝等物料，甚至造成作业人员误触烫伤，是工位5S管理里非常典型的小痛点。这款侧装支架正是针对这一实际工位痛点开发的配套结构件，核心功能是为返修台闲置聚光器尖嘴提供就近固定的收纳位置，支架整体采用侧挂式安装逻辑，安装面完全匹配861DW返修台的侧面壳体轮廓，不需要对原有设备进行任何打孔、改装，依靠高强度双面胶即可完成粘附固定，不会破坏设备原有外观与结构强度，安装后不会超出设备原有侧边的操作边界，不会干扰返修台手柄摆放、线材走位以及操作人员的手部作业空间。

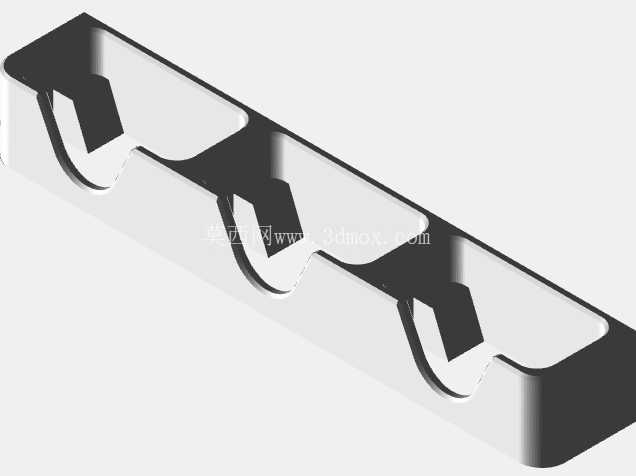

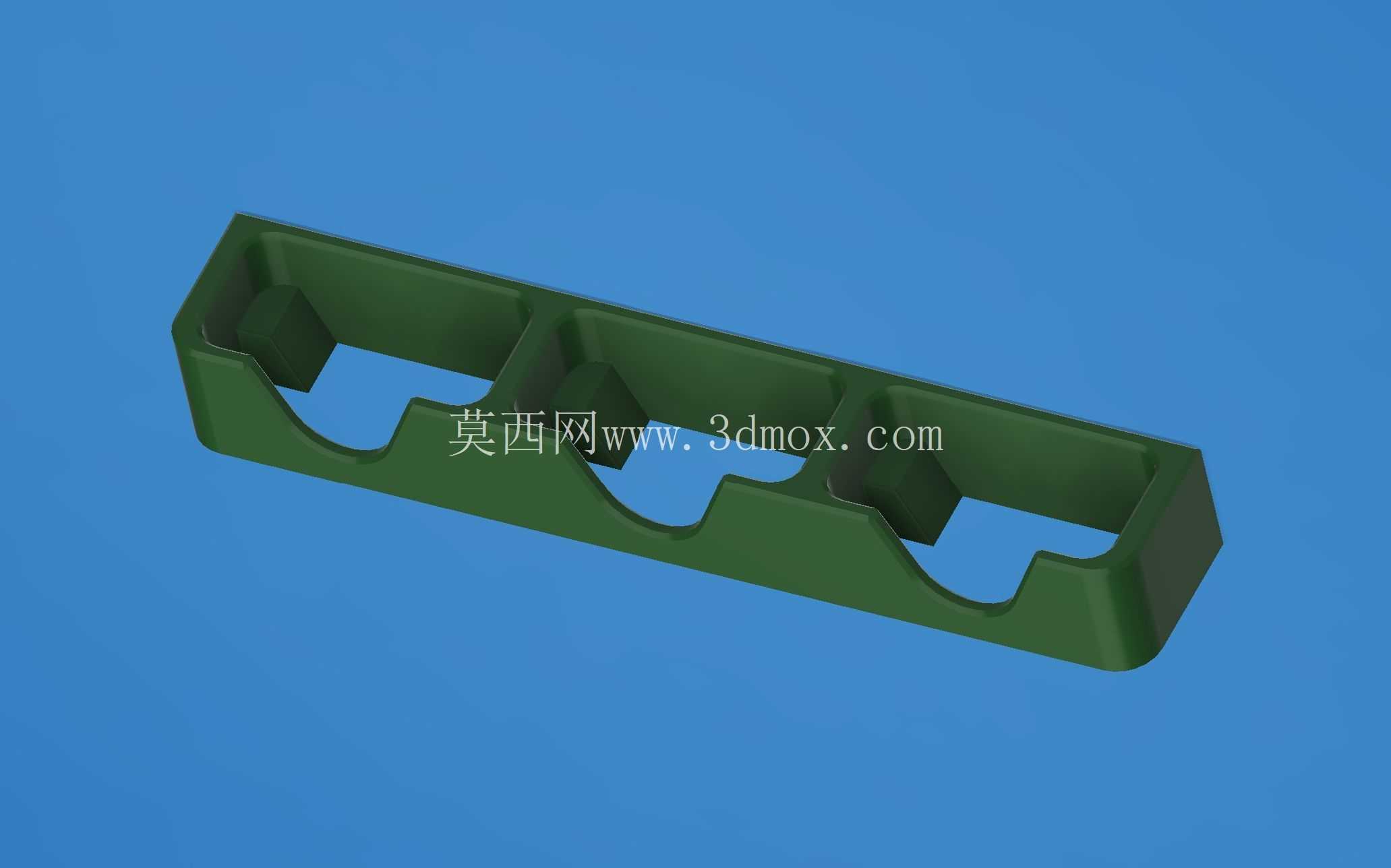

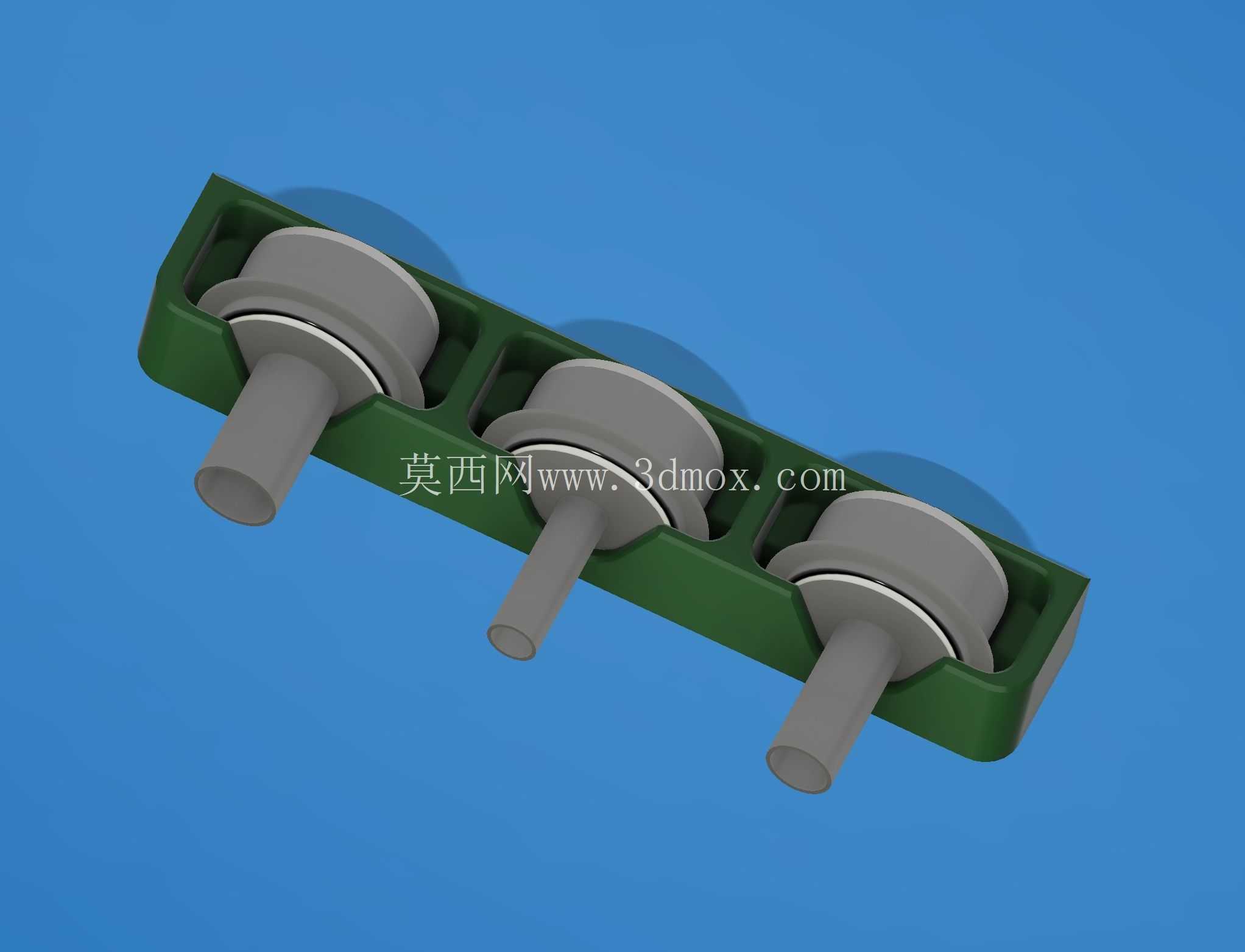

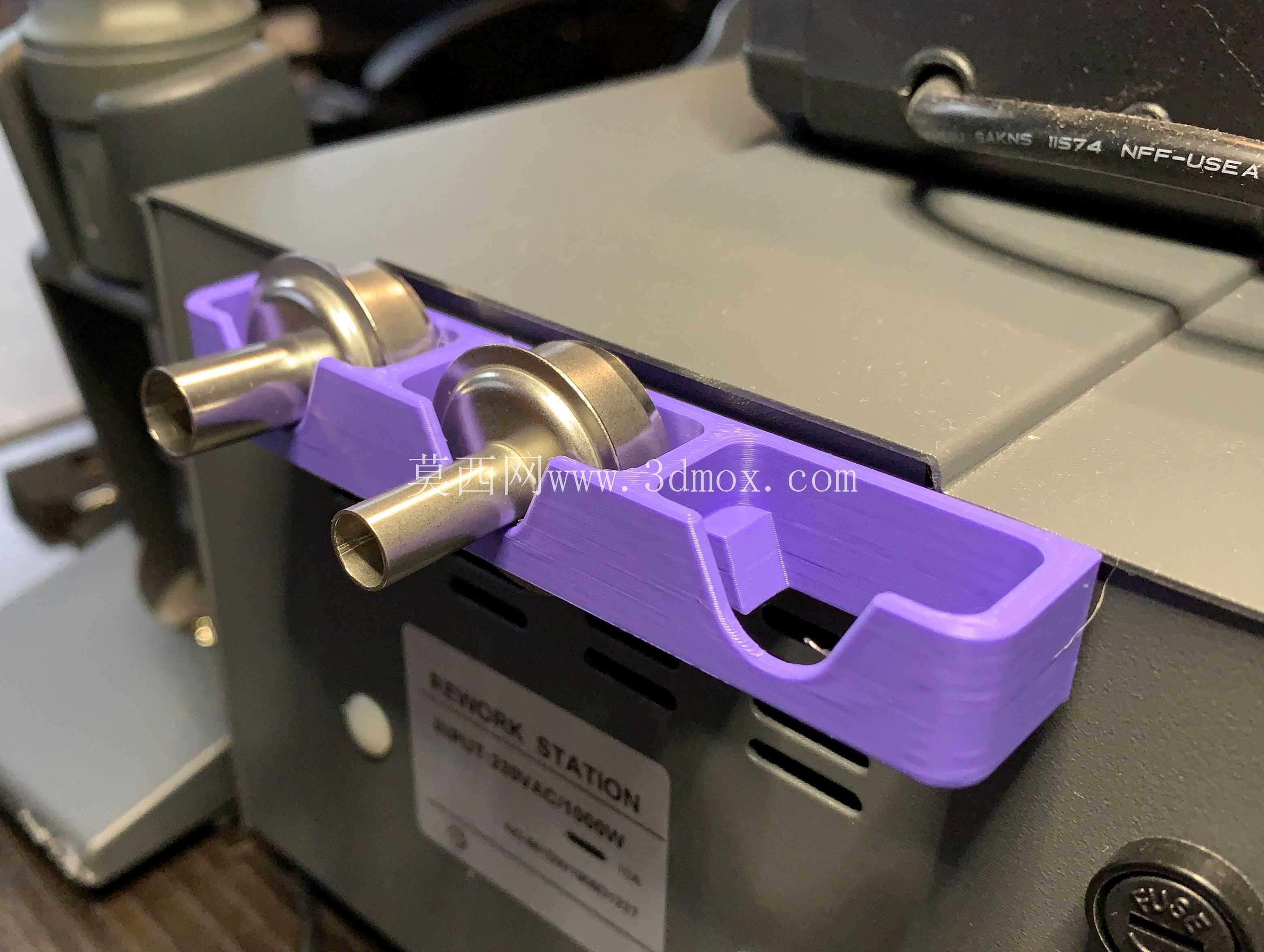

　　结构设计上，支架设置了三个独立的聚光器放置卡位，每个卡位的圆弧卡槽尺寸完全匹配常用聚光器尖嘴的金属管外径，插入后依靠卡槽的过盈限位实现稳定固定，即使设备在工位上小范围挪动，尖嘴也不会从卡槽内滑落；卡位之间预留了足够的手指取放间隙，更换聚光器时单手握持尖嘴即可完成插拔动作，不需要额外调整支架位置，操作动线完全贴合焊接作业时的手部活动范围，取放路径不经过高温风枪出口区域，避免取放过程中误碰高温部件造成烫伤。

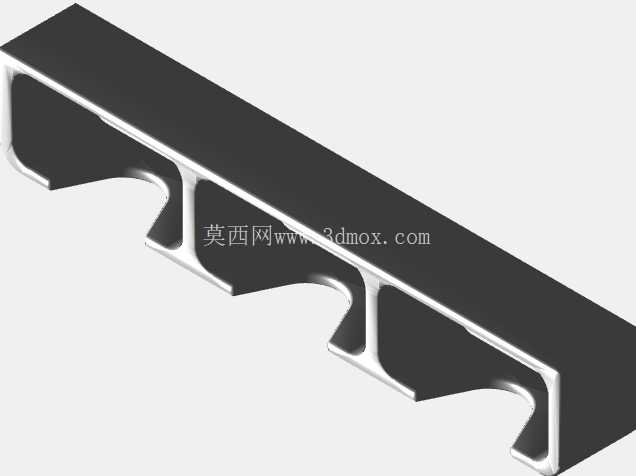

　　支架主体采用一体化的槽型结构，除了三个聚光器卡位之外，末端还预留了一个小型开放式置物槽，可以临时放置焊锡小段、镊子头套等微型作业配件，进一步拓展工位零散小物件的收纳能力；整体壁厚做了均匀化处理，所有棱角位置都做了R1.5以上的圆角过渡，不存在尖锐边角，不会刮擦作业人员手部或者设备线材。从安装边界来看，支架粘附在返修台侧面后，整体向外突出的尺寸控制在合理范围，不会与相邻摆放的焊台、镊子架、焊锡丝架等工位辅具产生空间干涉，安装位置可以根据操作人员的左右手操作习惯灵活调整，左利手作业人员可以将支架粘附在设备左侧，右利手作业人员粘附在右侧即可适配不同的操作习惯。

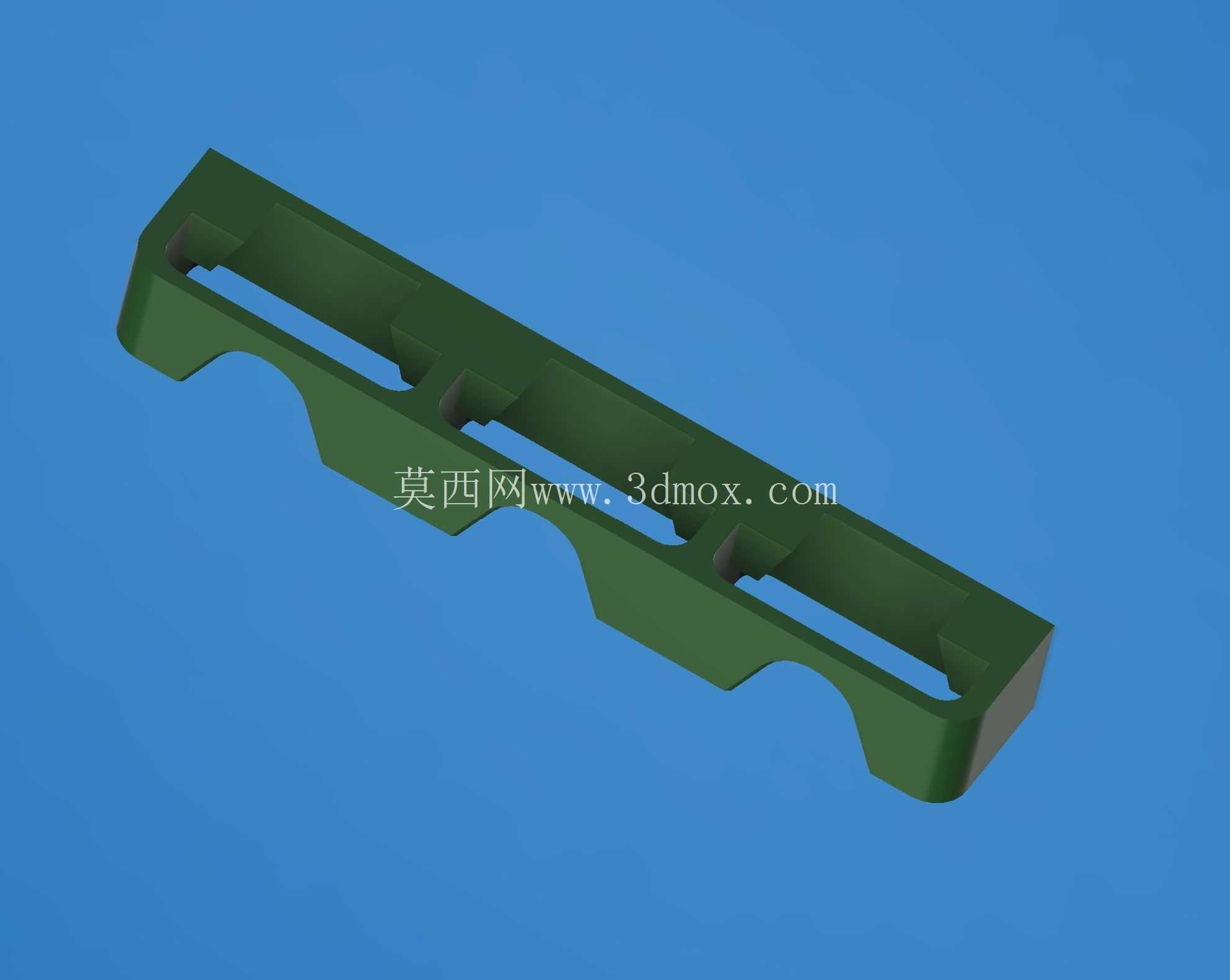

　　结构强度方面，支架的安装粘附面做了整面平面处理，保证双面胶的接触面积最大化，长期使用不会因为反复插拔聚光器出现松动脱落的情况；卡位位置做了局部加厚处理，反复插拔聚光器也不会出现卡槽开裂、变形的问题，完全满足工位高频使用的强度需求。在实际焊接作业场景中，这款支架解决了聚光器尖嘴就近收纳的核心需求，让作业人员更换尖嘴时不需要转身或者大范围移动手臂去拿取配件，有效缩短操作动线，减少无效动作时间，同时避免了尖嘴随意摆放带来的遗失、烫伤、台面杂乱等问题，帮助维持焊接工位的整洁有序，对于小批量电子维修、样板焊接这类需要频繁更换聚光器尖嘴的作业场景，实用性表现非常突出。
