带定位孔的敞口式手提箱壳体结构设计

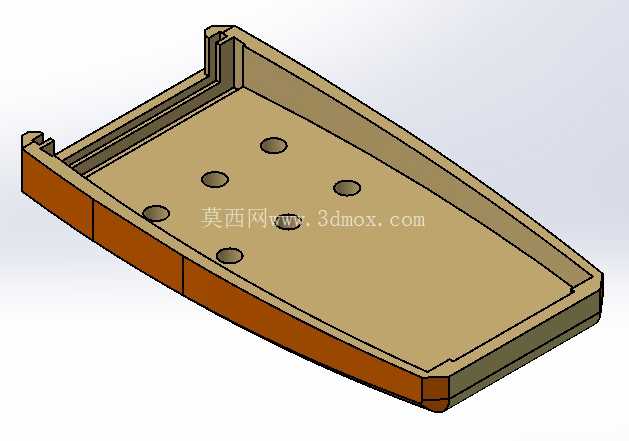

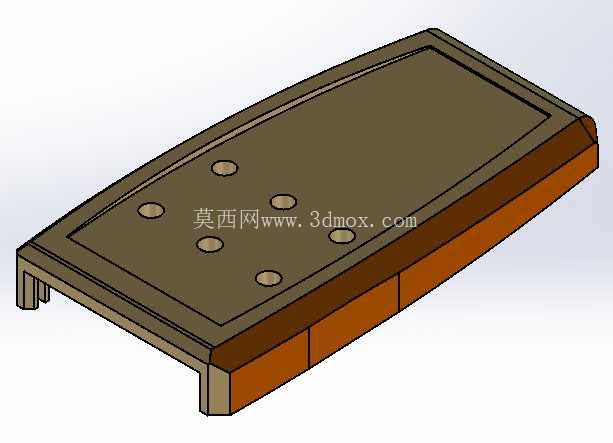

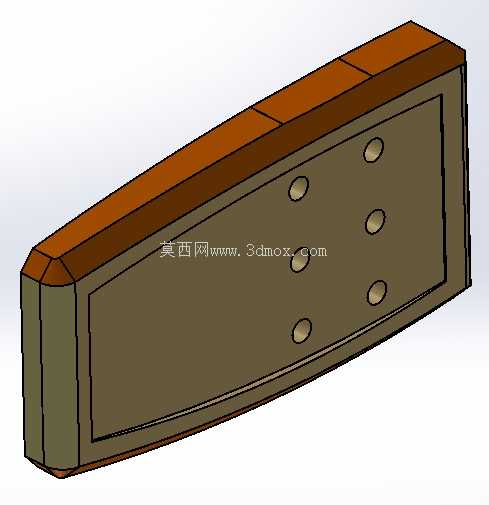

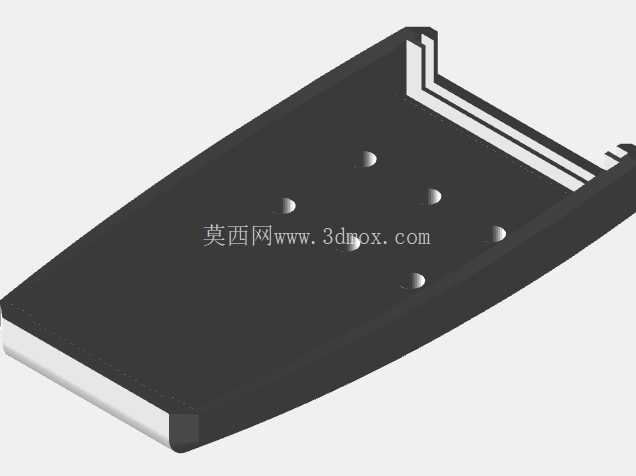

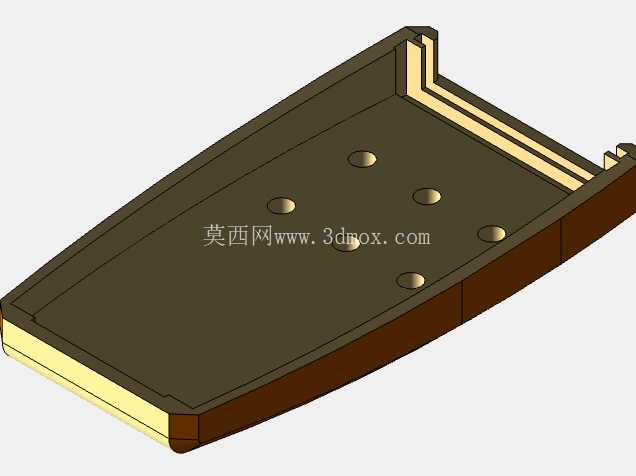

　　日常现场作业、户外检修场景里，这类敞口式手提箱壳体是便携收纳类工装的核心承载部件，区别于全封闭翻盖箱体，该结构采用单侧围边加高的敞口设计，取放工具、小型检测配件时无需完全掀开箱盖，单手即可完成配件拿取，适配高空作业、狭小设备舱内检修这类无法腾出双手操作箱盖的工况。从结构设计逻辑来看，壳体底部均匀排布的六个圆形沉孔，并非随意开设的减重结构，沉孔深度严格匹配配套橡胶脚垫的安装高度，安装脚垫后箱体放置在金属设备外壳、光滑漆面操作台时不会出现滑移，同时沉孔的沉台深度做了限位设计，脚垫压入后不会突出壳体底面的安装基准面，避免箱体放置后出现四个角点不平的晃动问题。壳体侧边的围板采用了变厚度设计，靠近提手安装位的两侧围板厚度比其余侧边厚1.2mm，这是因为手提负重时，提手的安装支座会将拉力直接传递到侧边围板上，加厚区域刚好覆盖提手支座的安装受力范围，避免长期负重后围板与底板衔接处出现应力发白、开裂的问题。围板顶部的止口结构做了双层错位设计，内层止口用来匹配箱盖的密封胶条安装位，外层止口则做了15度的导向斜角，箱盖扣合时无需精准对位，顺着斜角即可滑入配合位，即使戴劳保手套操作也能快速完成箱盖闭合。

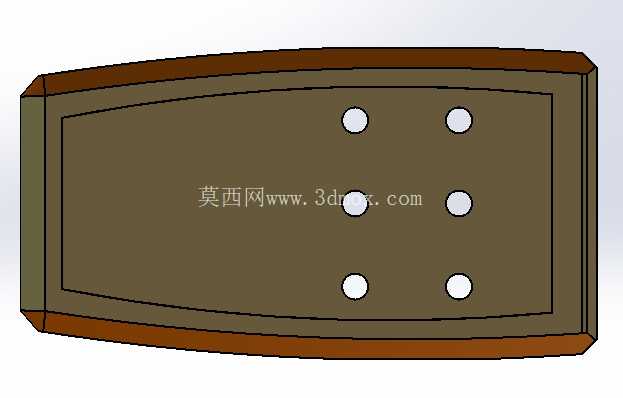

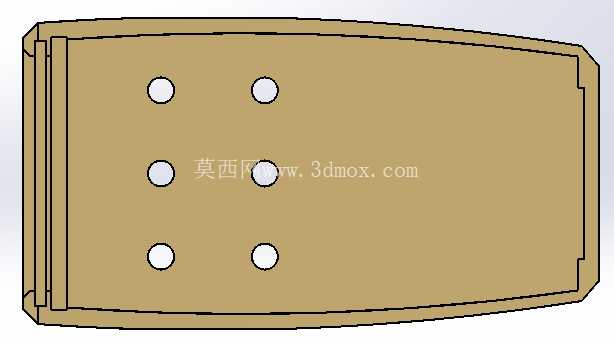

　　在安装边界的考量上，壳体底板的六个安装孔采用了等距非对称排布，靠近短边侧的两个孔距侧边距离为22mm，其余四个孔沿底板长轴方向等距分布，孔位中心距严格匹配常用的3D打印基板、铝合金内衬托的安装孔距，用户无需二次打孔即可直接固定内衬，避免自行钻孔破坏壳体的结构强度。围板内侧的转角处全部做了R3的圆角过渡，没有直角锐边，一方面是注塑/铸造脱模时可以减少应力集中，避免转角处出现缩孔、填充不足的成型缺陷，另一方面日常取放带尖锐边角的五金工具时，不会刮破工具的绝缘保护层，也不会划伤操作人员的手部。

　　壳体的整体深度控制在65mm，这个尺寸是经过多轮场景验证的：既可以容纳常规的万用表、测电笔、小型扳手组这类常用检修工具，又不会因为深度过大导致工具堆叠后下层配件难以取出，同时箱体整体负重控制在单手提携的舒适范围内，装满工具后总重量不会超过7kg，符合人体工程学的手提负重阈值。围板外侧的加强筋采用了分段式设计，没有做通长的整根筋条，分段筋条之间预留了3mm的间隙，一方面可以减少成型时的筋位收缩痕，保证壳体外表面的平整性，方便后期粘贴标识标签，另一方面如果箱体受到侧面撞击，分段筋条可以通过微小的形变吸收冲击力，不会像整根筋条那样出现应力集中导致的筋根断裂。

　　在实际工况适配中，该壳体结构既可以作为便携检修工具箱的主体外壳，也可以作为3D打印设备的耗材收纳盒、小型精密零件的周转承载盒使用，底部的定位孔可以配合快拆锁扣，直接固定在作业推车、设备检修平台的预留安装位上，不需要额外加装固定支架。设计时特意将提手安装位的支座做了内嵌式处理，支座没有突出壳体的外轮廓，多个箱体堆叠放置时不会出现互相卡滞的问题，堆叠时上层箱体的底面可以完全贴合下层箱体的顶面止口，堆叠三层后也不会出现滑移倾倒的情况。壳体的底板平面度公差控制在0.2mm以内，放置在水平校验平台上时，塞尺检测最大间隙不超过0.15mm，保证安装内衬后不会出现内衬翘曲、配件放置不稳的问题。围板与底板的衔接处做了2mm的圆角过渡，避免直角衔接处长期受负重后出现开裂，同时过渡圆角的弧度刚好匹配密封胶条的弯折半径，胶条嵌入后不会出现褶皱、脱槽的问题。
