偏心压力机球形压头组件结构设计

这套偏心压力机的球形压头与配套座体组件，主要应用在中小型冲压、压装工位的末端执行环节，适配开式偏心压力机的滑块输出端，用来解决压合过程中工件表面不平行导致的受力偏载问题。在实际生产场景里，这类组件常出现在小家电零部件压装、小尺寸五金件冲裁整形、线束端子压接等工位，相比刚性平压头，球形铰接结构可以自适应工件表面±3°以内的角度偏差，避免压痕过深、工件压偏、模具崩刃等常见问题。

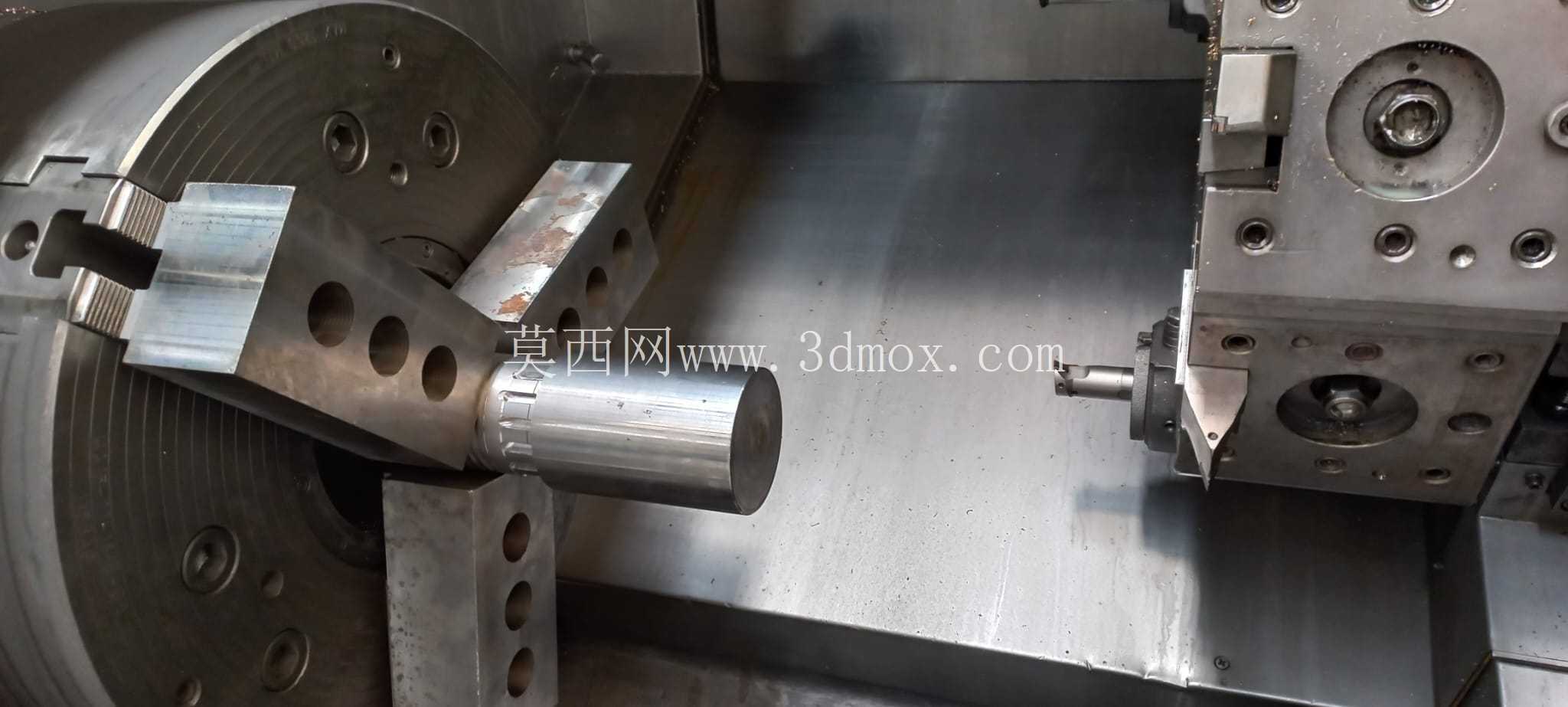

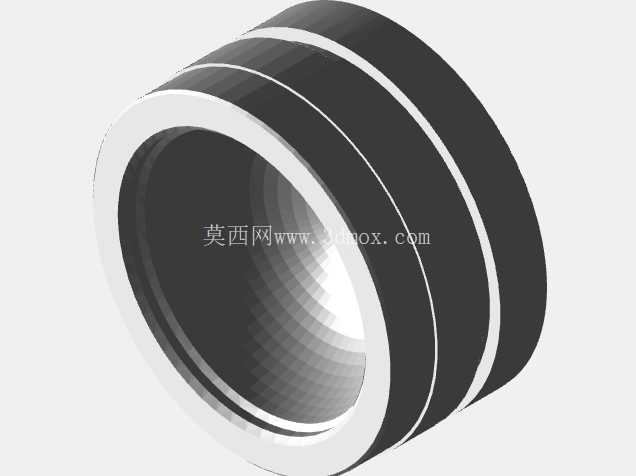

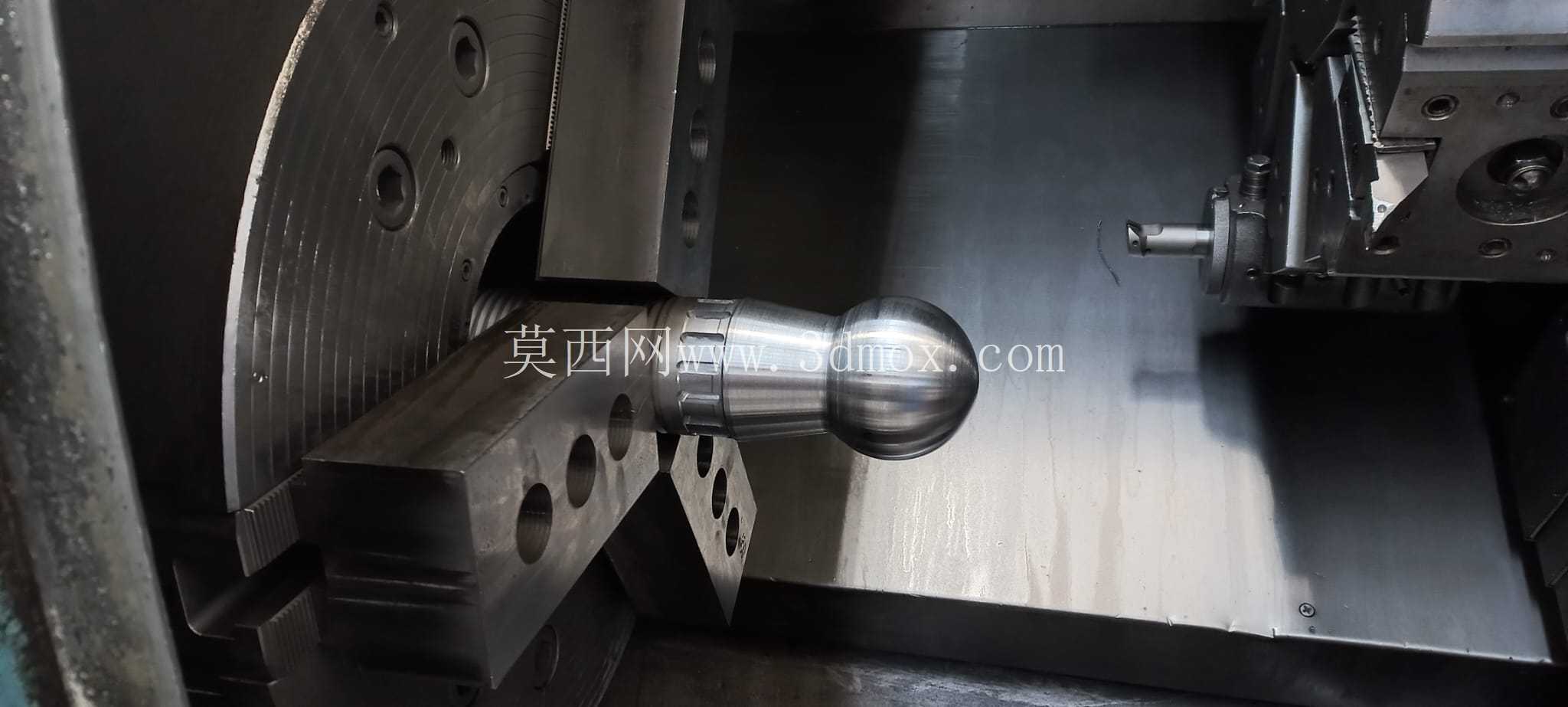

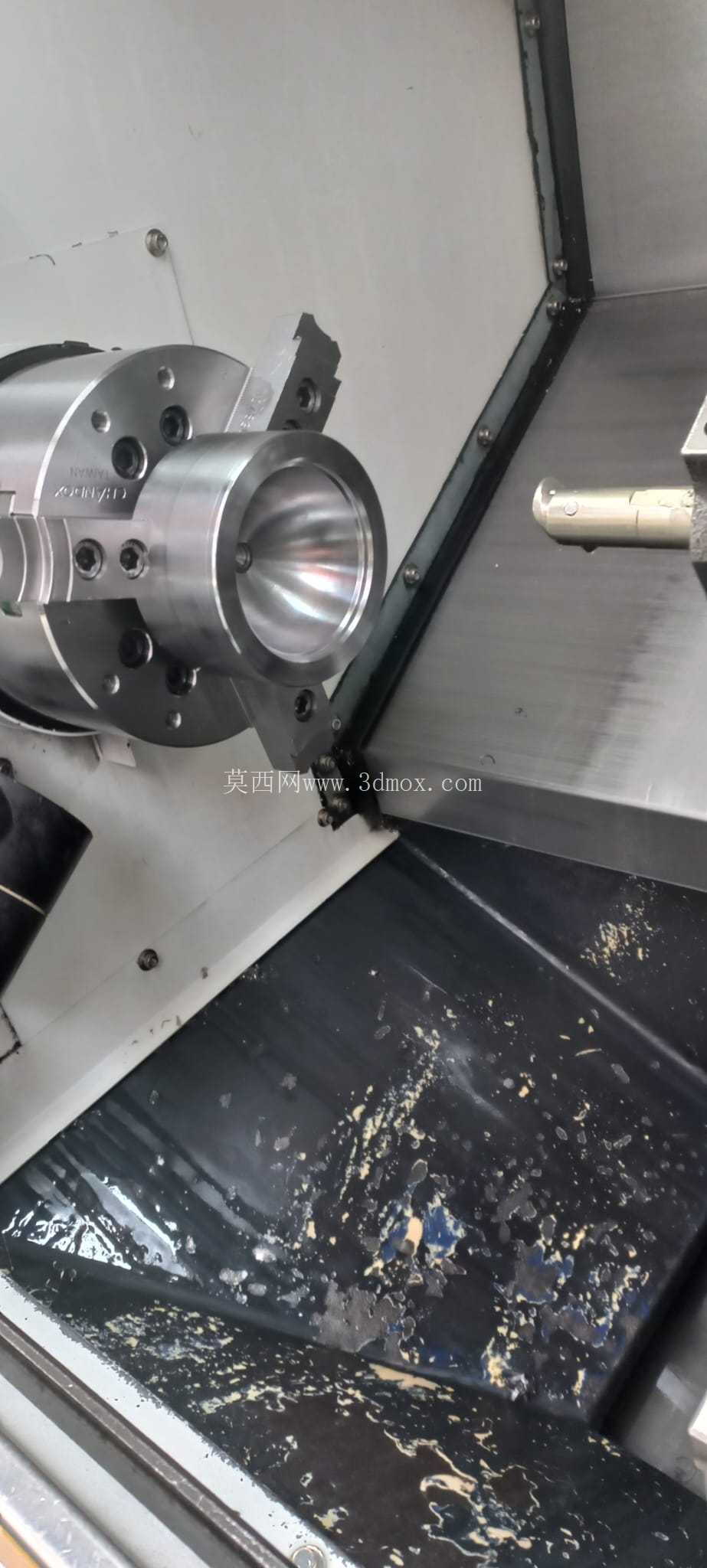

从功能特性上看，组件分为球形压头本体和配套的连接座两部分，压头的球形端嵌入连接座的内球面型腔，配合面做了研磨处理，间隙控制在0.02-0.05mm之间，既保证铰接转动的灵活性，又不会因为间隙过大导致压接过程中出现窜动。压头的工作端面做了淬硬处理，硬度达到HRC52-56，能够承受持续的冲击载荷，长期使用不会出现端面塌陷、变形的问题；连接座的尾部设计有标准的滑块连接槽，和压力机滑块的T型槽尺寸匹配，不需要额外加工转接板就可以直接安装，适配市面上多数16t-40t吨位的开式偏心压力机。

设计思路上，首先考虑的是压装过程的受力自适应需求，传统刚性压头在工件放置存在微小倾斜时，压头端面和工件是线接触，局部压强会远超材料屈服强度，直接在工件表面压出深痕甚至压裂工件，而球形铰接结构可以让压头端面在接触工件的瞬间自动找平，始终保持面接触状态，受力均匀分布在整个压合面上。其次是易维护性，球形配合面之间设计有储油槽，日常保养时只需要每周加注一次锂基脂，就可以保证铰接转动顺畅，不会出现卡滞；压头本体和连接座采用可拆分结构，当压头端面磨损到一定程度时，只需要更换压头本体，不需要更换整个连接组件，降低备件成本。

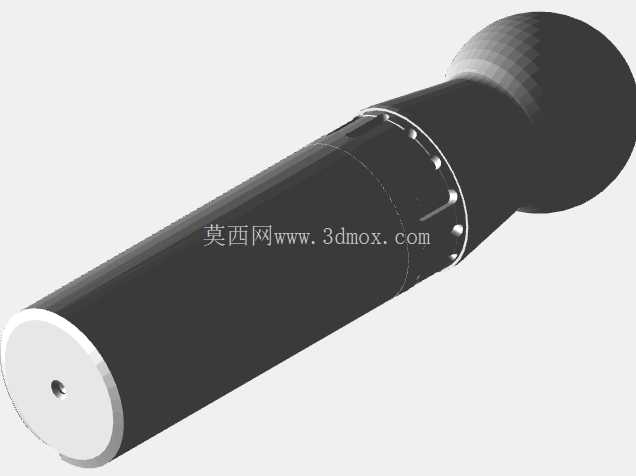

外形尺寸与安装边界方面，球形压头的球面直径为80mm，工作端面直径为60mm，整体组件闭合状态下总长度为185mm，连接座的安装槽宽度为20mm，槽深12mm，安装时需要保证滑块端面和连接座安装面的平面度不大于0.02mm，连接螺栓采用M16的内六角螺栓，拧紧力矩控制在180-200N·m，避免工作过程中螺栓松动。组件的最大允许偏角为5°，实际使用时建议工件倾斜角度不超过3°，超过这个角度会导致球形配合面的局部压强过大，加速配合面的磨损。在压装作业时，组件的额定工作载荷为25t，峰值载荷不超过32t，适配的压力机行程次数不超过60次/分钟，过高的行程频率会导致球形配合面润滑脂快速流失，加剧磨损。

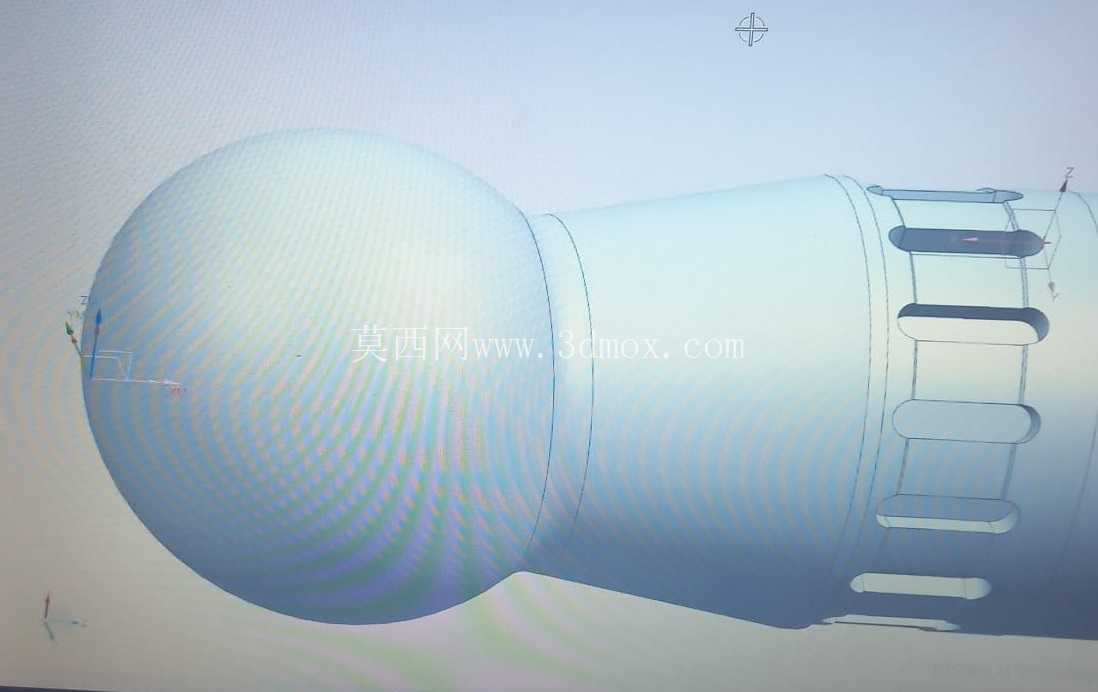

从实际使用反馈来看，这套结构在压装小型电机端盖、小家电塑料壳体卡扣、五金件铆接等工位的适配性很好，相比传统刚性压头，工件压装不良率可以降低40%以上，模具的使用寿命也能延长30%左右。建模过程中对球形配合面的公差做了严格的控制，内球面和外球面的轮廓度公差控制在0.015mm以内，保证铰接转动时没有卡顿，同时不会出现径向窜动；连接座的安装基准面和球面中心的垂直度公差控制在0.02mm/100mm以内，保证压头工作时的对中精度，避免压接位置偏移。另外在压头端面边缘做了R2的圆角过渡，避免压合过程中尖锐边缘刮伤工件表面，对于外观要求较高的压装件，这个细节可以减少后续打磨抛光的工作量。
