多层堆叠式橡胶硫化成型夹具结构

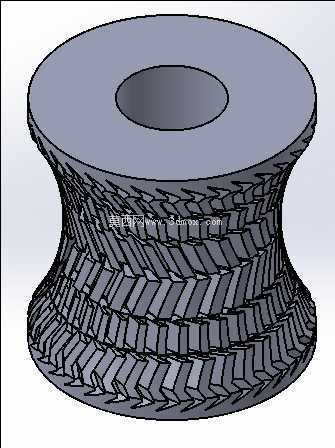

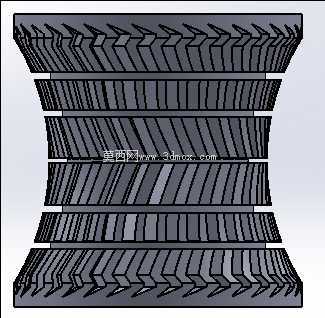

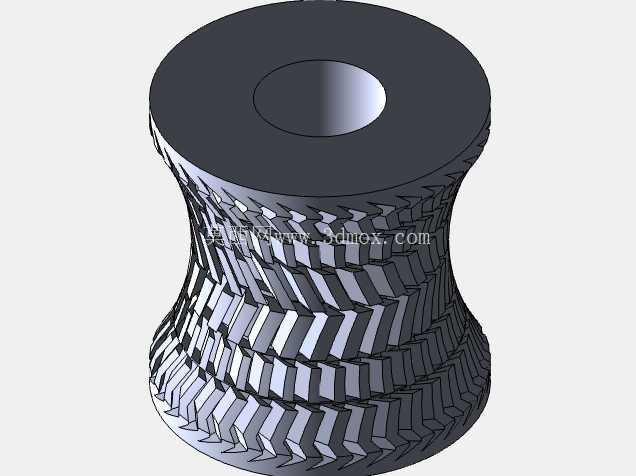

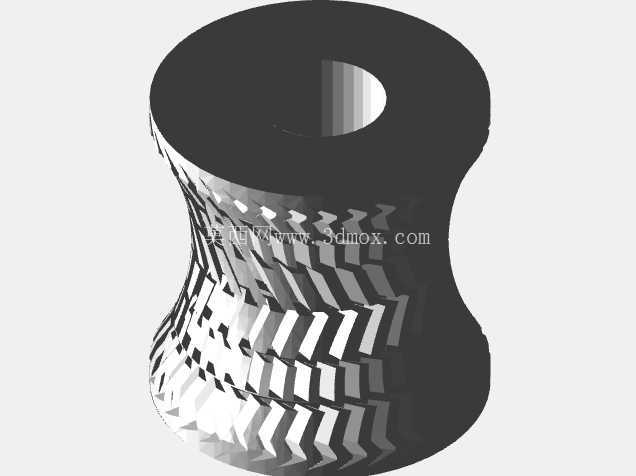

　　设计阶段首先要考虑橡胶硫化过程中的热传导效率，每层模腔的壁厚设置在12-15mm区间，既保证模腔结构在15-20MPa合模压力下不会出现形变，又能让热板的温度快速传导至模腔内部，让每层胶料的硫化温度差控制在±3℃范围内，避免不同层的制品出现硫化程度不均的问题。夹具每层的型腔表面做了对应橡胶制品的纹路复刻，也就是图中呈现的连续人字状防滑纹理，这类纹理常见于越野轮胎的胎面胶块、工业防滑橡胶垫的工作面，纹理的拔模斜度设置为1.5°，既保证硫化完成后制品能够顺利脱模，不会出现纹理拉毛缺损，又能让胶料在合模加压过程中充分填充到纹理的尖角位置，避免出现缺胶、气泡等成型缺陷。在橡胶制品批量模压生产环节，这类多层堆叠结构的夹具主要配套平板硫化机使用，区别于单层模腔的工装设计，叠层结构能够在单次硫化作业周期内完成多组橡胶坯料的同步压制成型，大幅提升单位时间内的产能输出，尤其适配轮胎胎面胶条、密封胶段这类长条形连续截面橡胶件的生产场景。从实际生产的安装边界来看，整套夹具的叠层总高度需要匹配所用平板硫化机的热板开档尺寸，每层模腔的分型面平行度公差需要控制在0.02mm以内，避免合模时出现局部压力不均导致的胶料飞边过厚、制品致密度不一致的问题。

　　叠层之间的定位采用四周导柱导向结构，导柱与导套的配合间隙控制在0.03-0.05mm，保证每层模腔合模时的同轴度，不会出现上下模错位导致的制品分型面错边问题。在实际使用过程中，这类夹具的上下两端直接与硫化机的热板接触，两端的安装面做了平面度处理，表面粗糙度达到Ra1.6，保证热传导的均匀性，同时避免热板与夹具之间出现空隙导致的局部温度流失。每层模腔的边缘设置了溢胶槽，溢胶槽的宽度为3mm、深度1.5mm，能够容纳合模时挤出的多余胶料，避免多余胶料在分型面堆积导致合模不严，后续清理飞边时也能沿着溢胶槽的边界快速修整，减少后处理的工作量。

　　考虑到橡胶硫化过程中会产生少量挥发性气体，每层模腔的分型面位置还设置了深度0.02mm的排气槽，排气槽从型腔边缘延伸到夹具外侧，合模加压时型腔内的空气能够顺着排气槽排出，避免制品内部出现气孔、表面出现水纹等缺陷。夹具的整体材质选用45号钢做调质处理，表面硬度达到HB220-250，型腔表面做镀硬铬处理，铬层厚度0.05-0.08mm，既提升表面的耐磨性，延长夹具的使用寿命，又能降低橡胶与模腔表面的粘附力，让脱模过程更加顺畅，减少脱模剂的使用频次。从安装适配性来看，整套夹具的外形长宽尺寸需要比硫化机热板尺寸小20-30mm，留出安装固定以及操作的空间，夹具的总重量控制在硫化机额定载重的70%以内，避免开合模过程中设备负载过大。

　　在生产换型时，这类叠层夹具可以根据生产需求调整堆叠的层数，不需要更换整套工装，只需要增减中间的模腔层就可以适配不同的产能需求，相比单层模具能够减少换模的时间成本，同时降低工装的制造成本。日常使用中，每次合模前需要清理分型面残留的胶料与杂质，避免杂质压伤模腔表面，定期检查导柱导套的润滑情况，保证开合模的顺畅度，避免导柱拉伤影响定位精度。这类结构的夹具相比传统单层模具，在相同的设备占用面积下产能可以提升3-5倍，同时胶料的利用率能够提升8%左右，因为溢胶槽的合理设计减少了多余胶料的溢出量，飞边的厚度控制在0.1mm以内，后续修整的人工成本也能大幅降低。针对不同硬度的橡胶材料，模腔的表面粗糙度可以做对应调整，比如生产高硬度橡胶制品时，型腔表面抛光到Ra0.8，减少脱模阻力，生产低硬度硅胶类制品时，型腔表面可以做轻微的喷砂处理，避免制品表面出现吸附粘模的问题。
