船舶舱门联动凸轮式闩锁结构设计

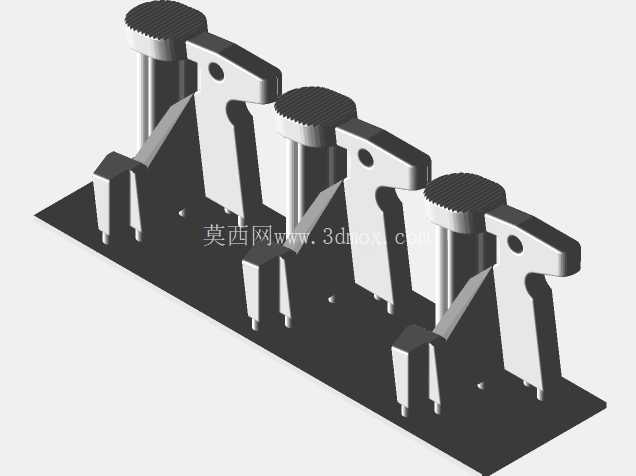

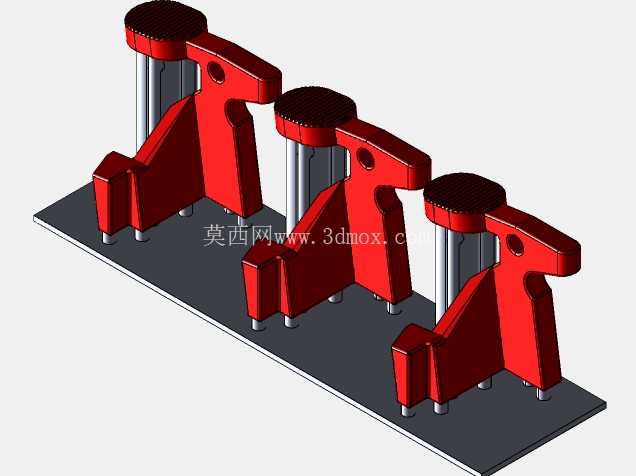

　　这款闩锁结构主要应用于内河及近海小型作业船舶的上层建筑舱门、储物舱口盖部位，针对船舶航行中持续振动、盐雾腐蚀、偶尔受外力冲击的工况做了针对性结构优化，区别于民用建筑门锁的单点锁紧逻辑，采用三组联动锁舌的排布方式，可在单次操作下完成沿舱门侧边三个点位的同步锁紧，避免船舶在风浪中颠簸时舱门因单点受力不均出现翘曲、漏风甚至意外脱开的问题。从结构逻辑来看，整套机构的核心驱动件为顶部带滚花防滑帽的竖向推杆，推杆底部与凸轮凸角结构做刚性连接，当操作人员向下按压防滑帽时，凸轮随推杆同步做轴向转动，凸角在转动过程中逐步推动对应锁舌向外伸出，直至锁舌完全卡入门框对应位置的锁扣槽内；解锁时向上提拉防滑帽即可带动凸角回转，锁舌在配套复位弹性件的作用下自动收回，完成解锁动作。

　　设计过程中针对凸轮轮廓做了多轮迭代调整，除了基础的转动推程外，特意在凸角升程段做了微小的型面修正，让凸角在向上推抵锁舌的过程中能提供更平缓且持续增大的顶升力，既避免操作时出现突然的卡顿感，也能保证锁舌伸出到位后能形成稳定的自锁角度，不会因为航行中的持续振动导致凸轮自行回转松脱。从安装边界来看，整套锁具的安装底座为一体化平板结构，三个锁舌单元沿底座长度方向等距排布，底座上预留了对应沉头安装孔，可直接通过不锈钢螺栓固定在舱门内侧的预设安装位上，不需要在舱门内部额外开挖复杂的嵌装槽，适配现有多数小型船舶舱门的门板厚度，安装时只需在门框对应锁舌伸出的位置加工匹配的锁扣凹槽即可完成装配，不需要对原有舱门结构做大规模改动。

　　锁舌的外形做了导向斜面设计，即使舱门在关闭时存在少量位置偏差，锁舌伸出过程中也能通过斜面的导向作用滑入锁扣槽内，降低对舱门关闭对位精度的要求，适配船舶使用过程中舱门铰链轻微变形带来的位置偏移问题。顶部操作端的滚花防滑帽采用大直径设计，即使操作人员佩戴防滑劳保手套也能稳定施力，不会出现打滑脱手的情况，适配船舶甲板上作业时操作人员通常佩戴防护手套的操作场景。整套机构的运动副之间预留了合适的配合间隙，避免盐雾环境下出现锈蚀卡滞的问题，同时所有外露的结构边缘都做了圆角钝化处理，不会在人员快速通过舱门时剐蹭衣物或造成磕碰伤害。

　　在实际使用场景中，这类多联动闩锁相比传统的单点插销，锁紧后的舱门整体密封性更好，能减少风浪天气下海水溅入舱室的概率，同时三点同步锁紧的方式也能让舱门在受外力冲击时受力更均匀，不会出现局部变形导致的锁具失效问题，尤其适合经常在开阔水域航行、受风浪影响较大的小型作业船舶使用，也可适配部分户外重型设备的检修舱门锁紧场景，在持续振动的工况下保持稳定的锁紧性能。
