2.25英寸直段汽车进气系统原型构件

　　在民用车辆动力升级与原厂进气系统匹配开发场景中，进气直段构件是连接空气滤清器、涡轮增压器压气机端与节气门体的核心导流部件，这类构件的流道一致性、端面密封可靠性直接影响进气充量效率，尤其在涡轮增压动力单元中，直段管路的内壁粗糙度、端面同轴度偏差会直接带来进气紊流损失，极端工况下甚至会触发压气机喘振边界偏移。本次设计的直段进气构件适配2.25英寸（57毫米）通径规格，有效直段长度为100毫米，属于进气系统中用于调整管路布局、预留传感器安装位或衔接不同角度弯管的过渡类构件，常见于定制化进气改装、原型车进气系统台架验证环节，可匹配小排量涡轮增压汽油机的进气流量需求，覆盖150-220马力区间的动力单元进气通流要求。

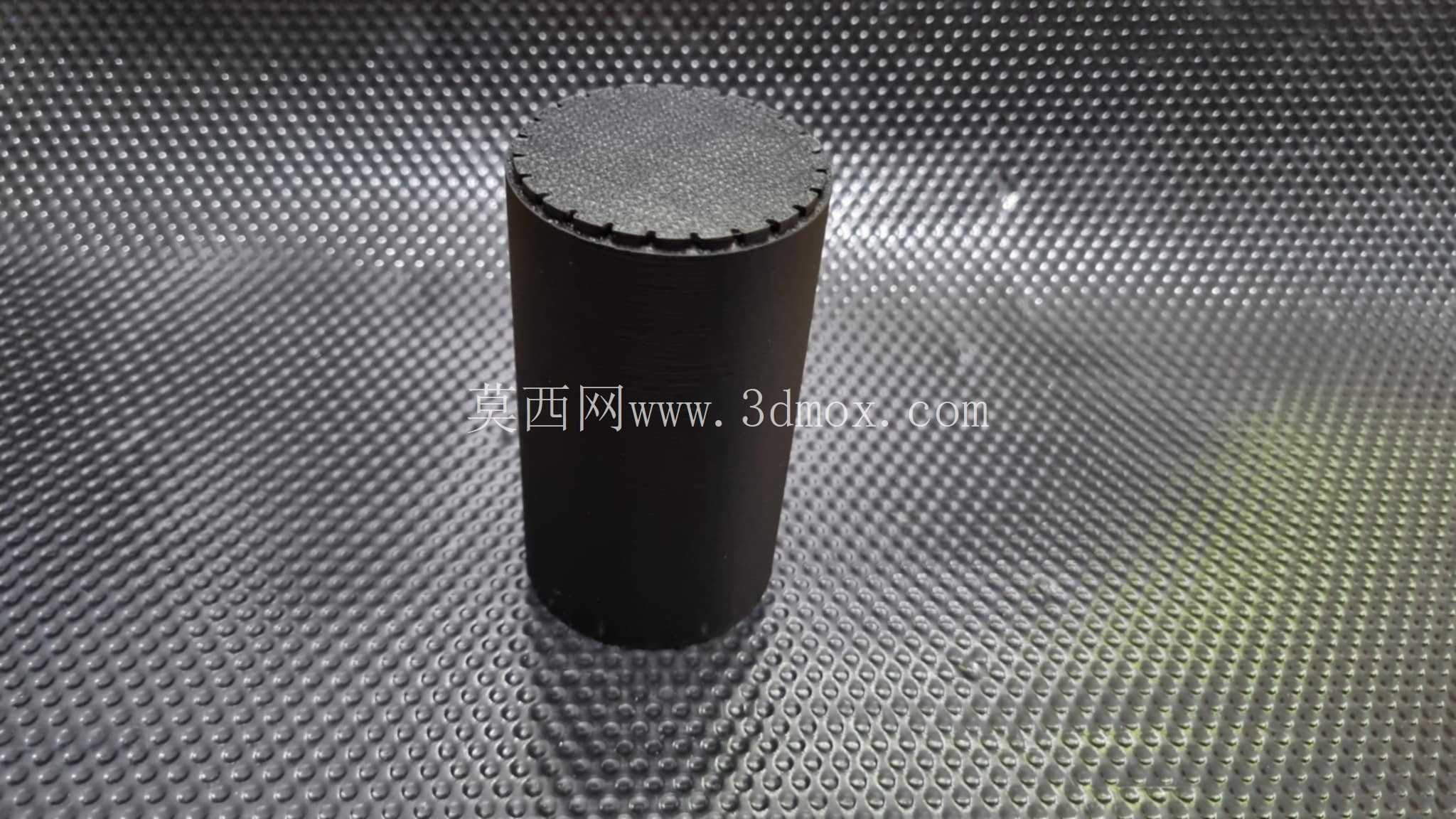

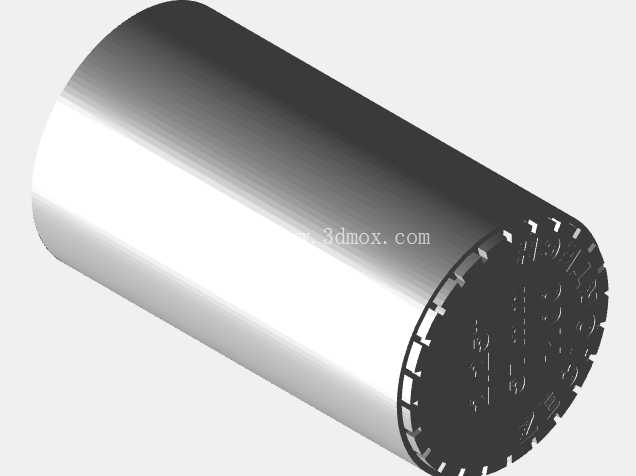

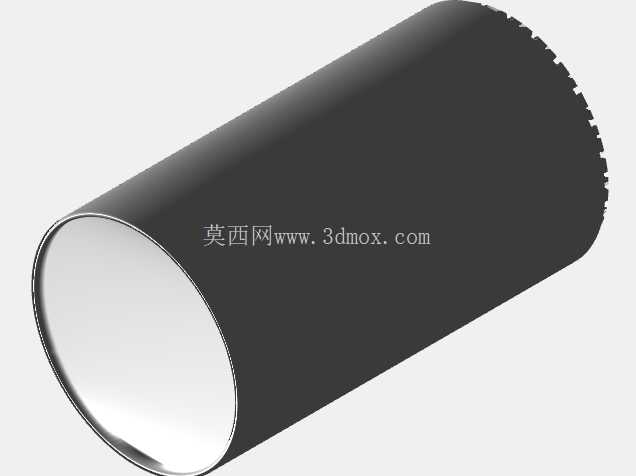

　　从结构设计逻辑来看，该构件采用等径直筒结构，规避了变径段带来的局部流阻突变，内壁做光滑过渡处理，减少气流沿程阻力损失；上端面采用齿形封边结构，并非装饰性设计，而是为了匹配对应规格的硅胶连接套卡箍定位，当卡箍锁紧时，齿形结构可以嵌入硅胶套内壁的防滑槽内，避免高负压工况下管路脱开，同时齿形的均匀分布可以保证周向锁紧力一致，不会出现局部密封压合不足导致的漏气问题。构件主体采用非金属3D打印工艺成型，材质可耐受进气系统常规工作温度范围，满足原型验证阶段的台架测试、路试搭载需求，无需开模即可快速迭代调整尺寸，大幅缩短原型开发周期。

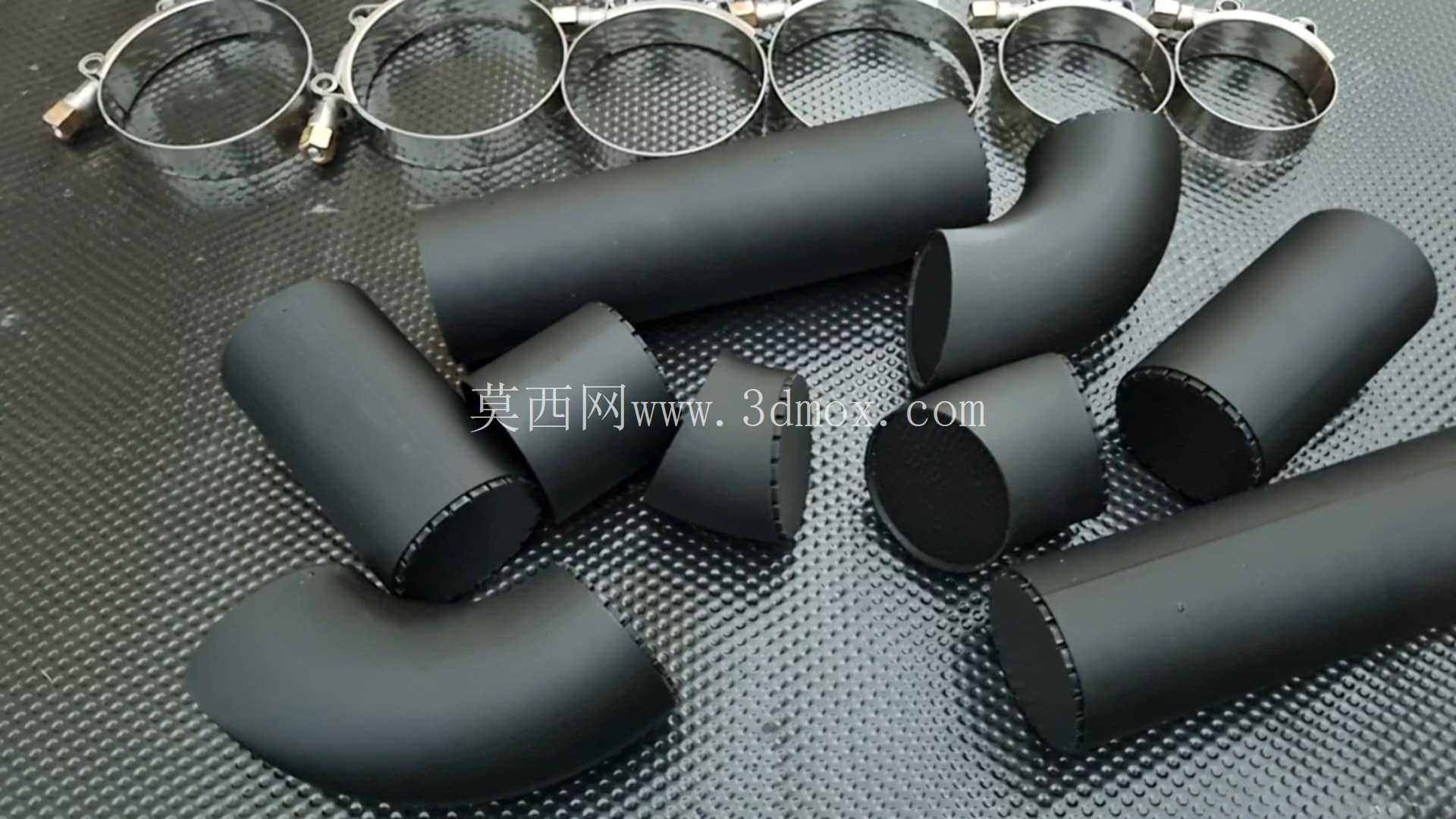

　　从安装边界来看，该直段构件的外径匹配标准2.25英寸硅胶管的卡箍锁紧范围，两端均可直接插接对应通径的弯管、节气门转接座或者空气流量计基座，100毫米的直段长度预留了足够的卡箍安装操作空间，安装时无需额外裁剪管路，两端的插接深度设计为15毫米，既保证连接后的结构强度，又不会过多占用通流截面。在实际应用场景中，这类直段构件往往和同系列的45度、90度进气弯管搭配使用，根据发动机舱的实际布局灵活组合管路走向，避开引擎脚、冷却水管、线束等周边干涉部件，相比一体成型的硬塑进气总管，分段拼接的方案在原型开发阶段调整灵活度更高，不需要因为局部走向偏差重新制作整个总管模型。

　　设计过程中重点考量了进气脉动工况下的结构强度，筒壁厚度设置为3毫米，可承受涡轮增压系统最大1.5bar的正压以及节气门快速关闭时产生的瞬时负压，不会出现管壁吸瘪或者鼓胀变形的问题；上端齿形结构的齿高为2毫米，齿根做R1圆角过渡，避免应力集中导致的齿部断裂，即使在反复拆装卡箍的场景下也不会出现结构破损。对于进气系统的流场表现而言，等径直段的存在可以让经过弯管的紊乱气流在直段内重新整流，提升空气流量计的测量精度，避免因为流场不均导致的喷油量匹配偏差，这也是在空气流量计下游保留一定长度直段的核心设计原因，100毫米的长度刚好满足5倍通径的整流要求，能够让流速分布恢复均匀，保证传感器测量数据的准确性。在焊接式进气系统的组装场景中，该构件也可作为金属管路焊接前的尺寸验证样件，先通过3D打印件完成发动机舱内的布局试装，确认所有管路的走向、连接位置、间隙边界都符合要求后，再根据样件尺寸切割金属管材进行焊接组装，避免金属管路制作完成后出现干涉、长度不匹配的问题，大幅降低改装与原型开发的物料成本与返工概率。构件的外表面做哑光处理，减少原型测试阶段的光线反射对周边传感器的干扰，同时外壁光滑无凸起结构，不会和周边的线束、管路产生摩擦磨损，安装后不需要额外做防护处理。
