金属板级进冲模结构设计三维作品

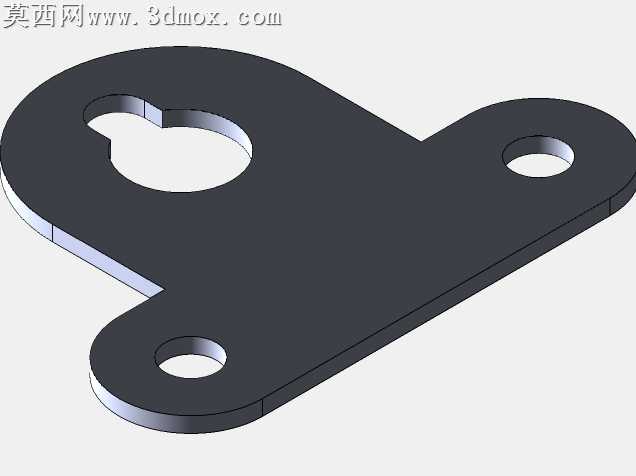

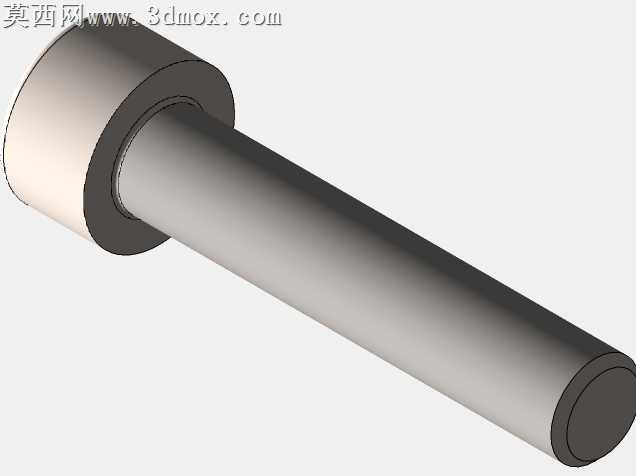

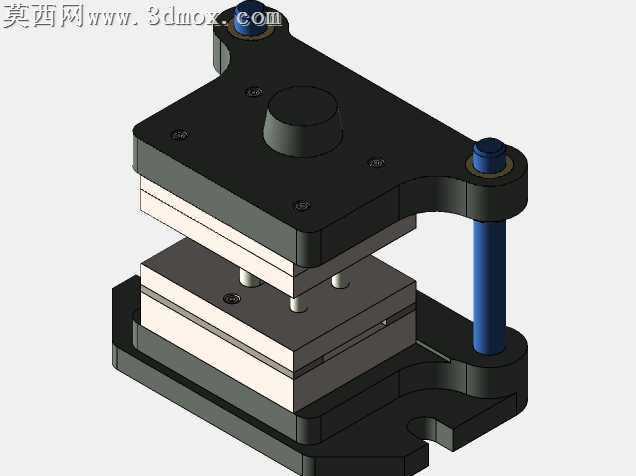

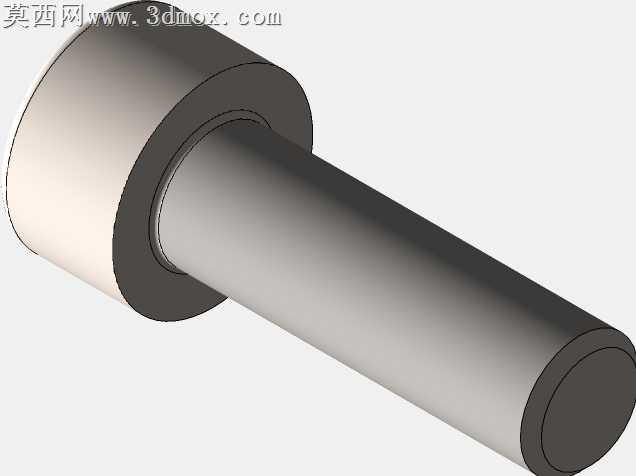

做这套级进钣金冲模的时候，最先卡壳的是上下模座的导向配合间隙，一开始按常规导柱导套留0.02mm间隙，渲染的时候发现导柱和上模座的安装孔位有细微的同轴度偏差，反复调了三次约束才把同轴度误差压到视觉上看不出错位的程度。模柄部分一开始做的是直筒式，后来考虑到实际装机时的定位需求，在模柄根部加了一圈定位止口，这样装到压力机滑块上的时候不用反复打表找正，止口卡进滑块定位槽就能快速对准中心。

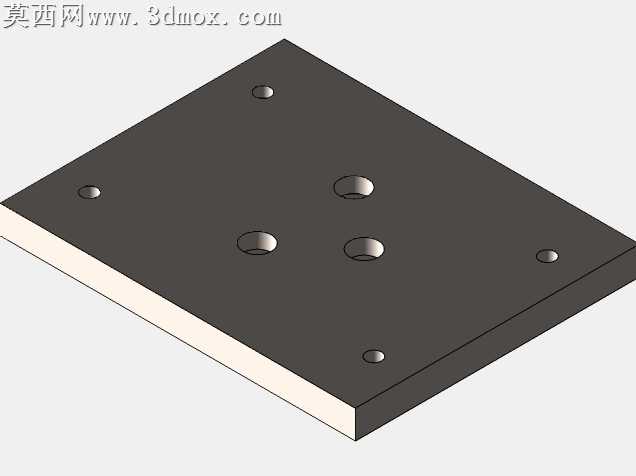

下模座的排料槽一开始开得太窄，模拟送料的时候发现带料会蹭到槽壁，把槽宽往两侧各扩了1.5mm，还在槽口边缘做了0.5mm的倒角，既避免刮伤料带，也能让冲裁下来的废料更顺畅滑落。凸模固定板一开始做的是整块平板，后来考虑到不同工位凸模的更换需求，把每个凸模的安装位都做成了独立的镶件槽，单个凸模磨损的时候不用拆整块固定板，拧掉紧固螺丝就能单独更换，后期维护的便利性提上来不少。

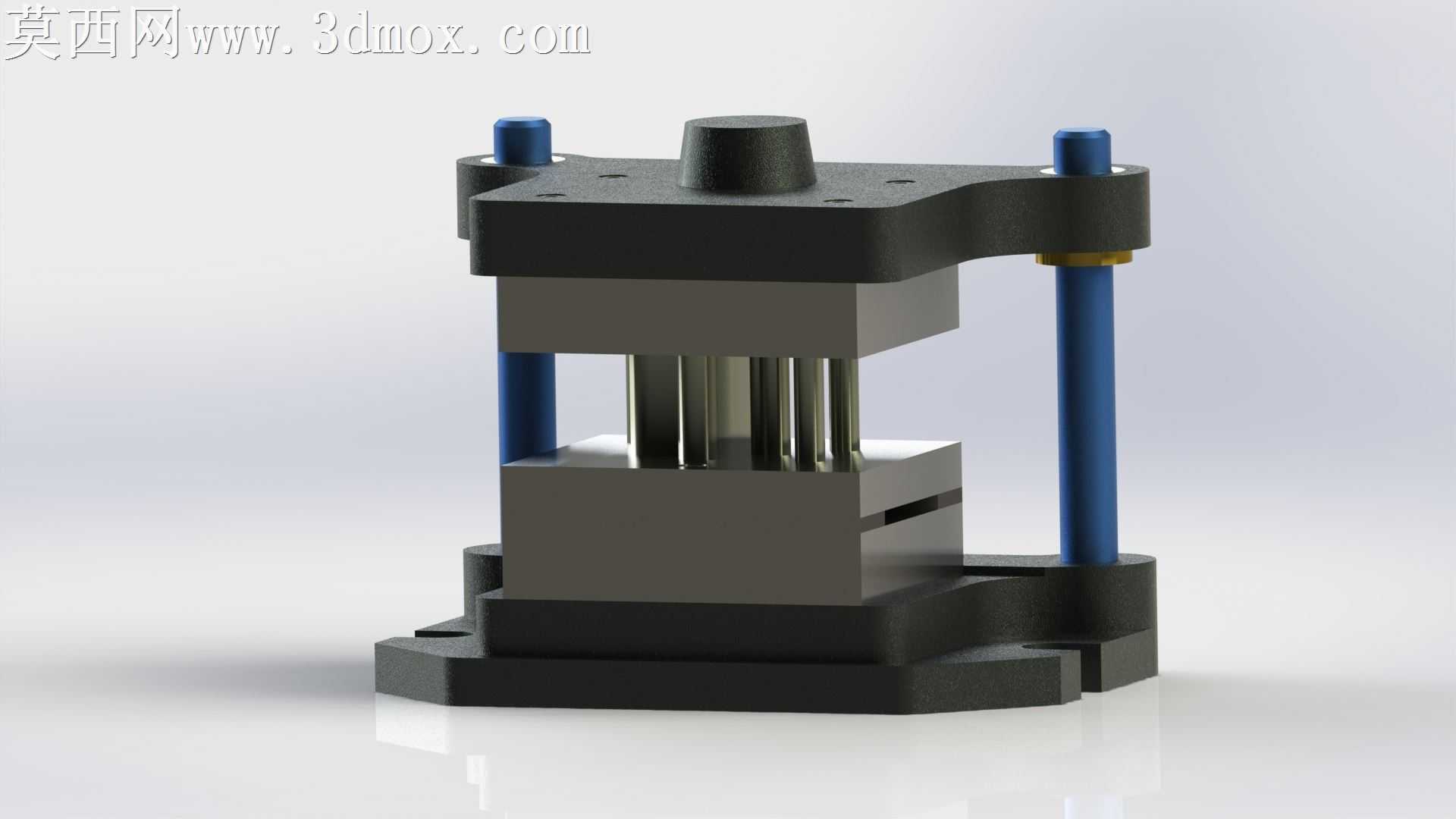

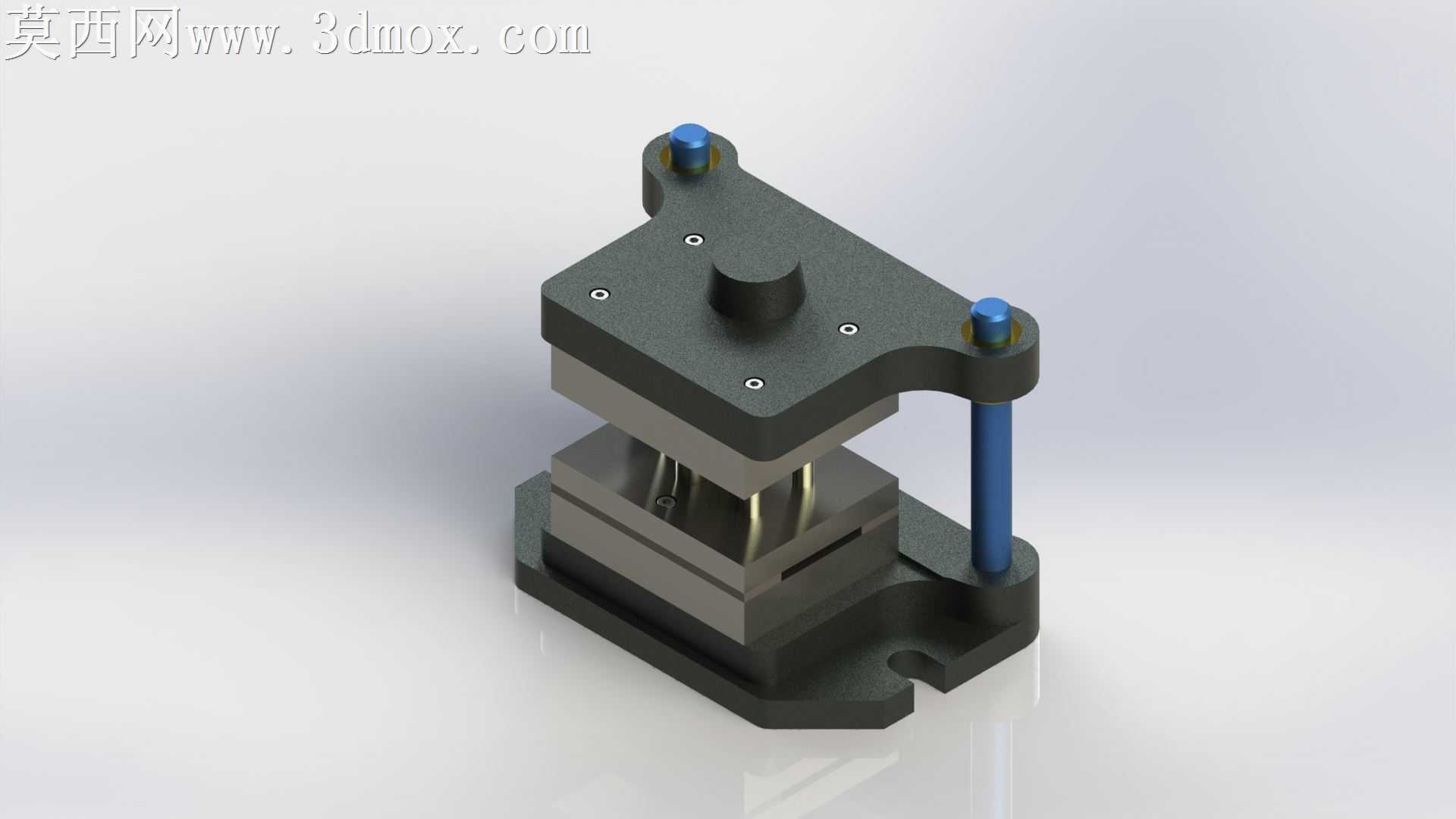

打光渲染的时候特意把模座的材质调成了发黑处理的铸钢质感，导柱导套用了镀铬的亮面金属效果，冲头和凹模刃口部分调了淬火后的高硬金属质感，不同部件的材质粗糙度拉了明显差值，不会整个模型看起来都是同一种塑料感的灰。卸料板的弹簧一开始选的是线径1mm的细弹簧，算压缩行程的时候发现压到下死点会并圈，换成线径1.5mm的弹簧，调整了安装孔深度，保证开模状态下弹簧预压量刚好能把卸料板顶到高出凸模刃口2mm的位置，合模的时候能先压住料带再冲裁，避免带料被凸模带起来变形。

上下模的连接螺栓一开始布置得太靠近模腔边缘，做干涉检查的时候发现螺栓头会和送料机构的导轨碰，把四个角的安装螺栓往外侧挪了8mm，还在螺栓头位置沉了2mm的沉孔，既保证模座的连接强度，也不会突出模座表面刮蹭料带或者操作工人。这套模型没有做多余的装饰结构，所有特征都是围绕实际冲压生产的需求来的，从导柱的导向长度到凹模的落料斜度，每一处尺寸调整都对应实际加工里会碰到的问题，不管是拿来做冲压模具的教学演示，还是给刚接触模具设计的新人做结构参考，都能直观看到级进模从模座到刃口的完整配合逻辑，不会出现那种看着好看实际根本没法加工的无效结构。
