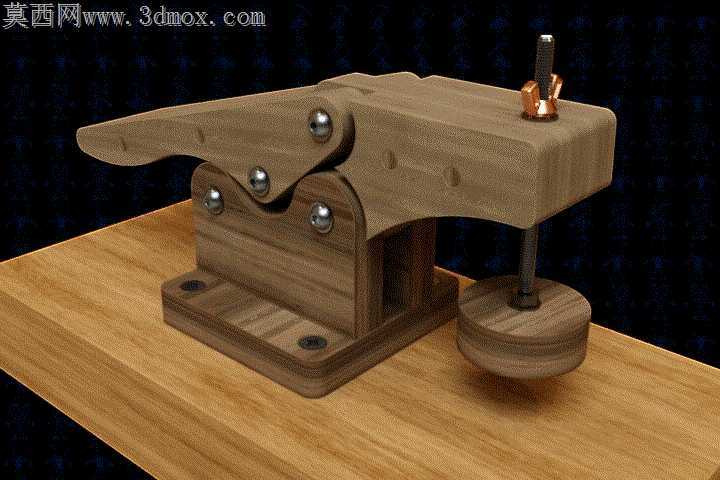

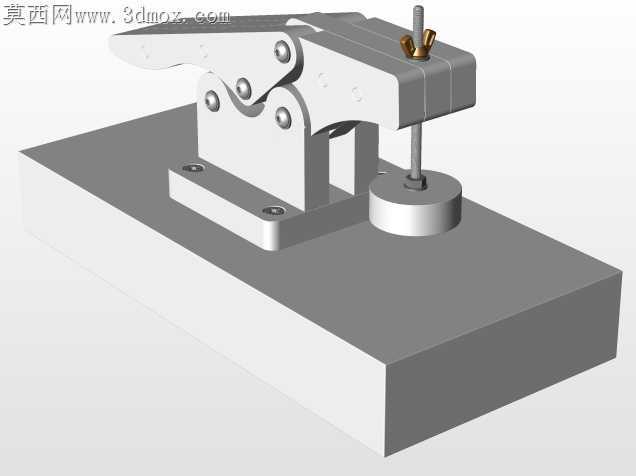

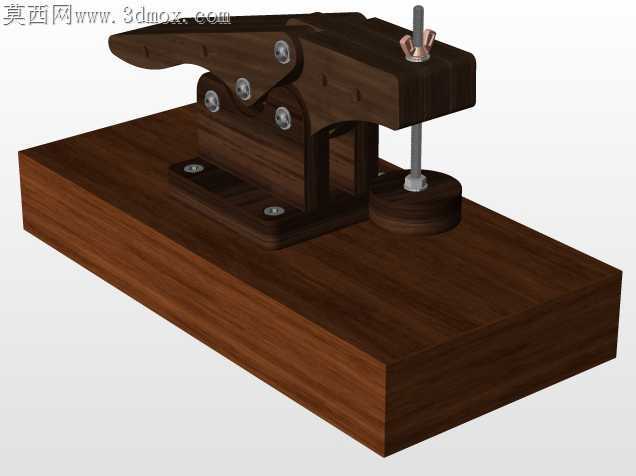

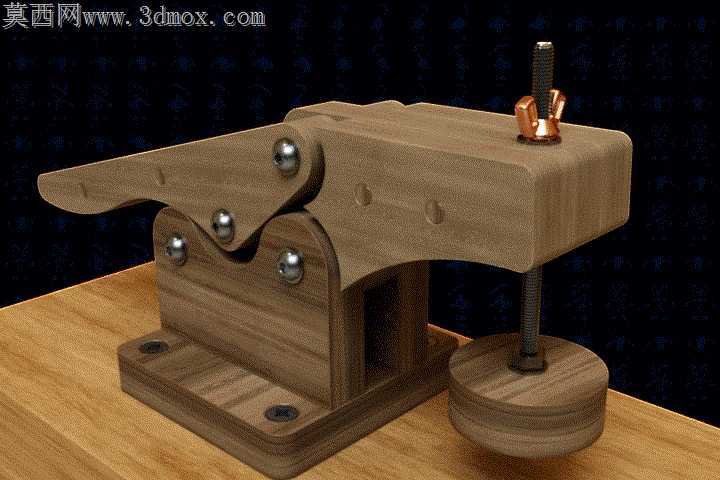

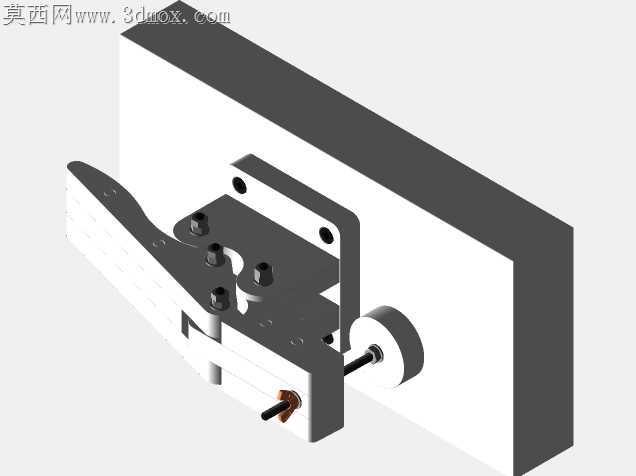

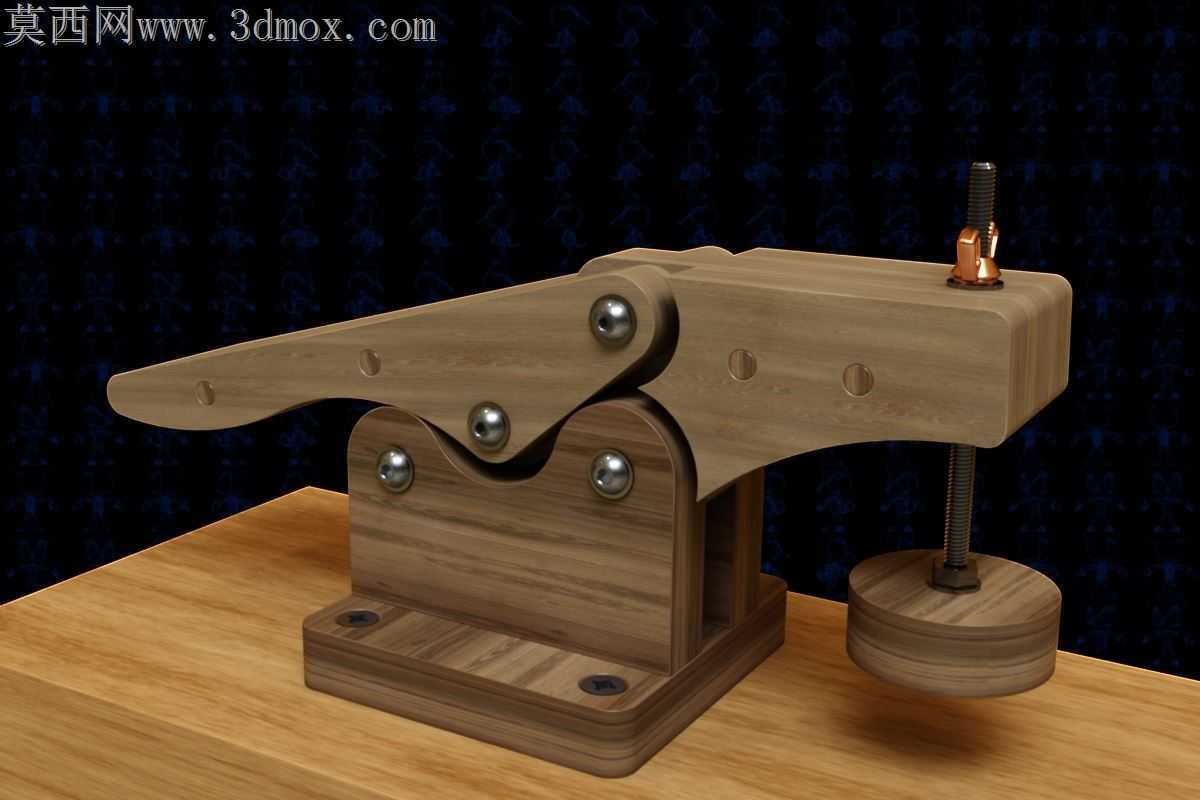

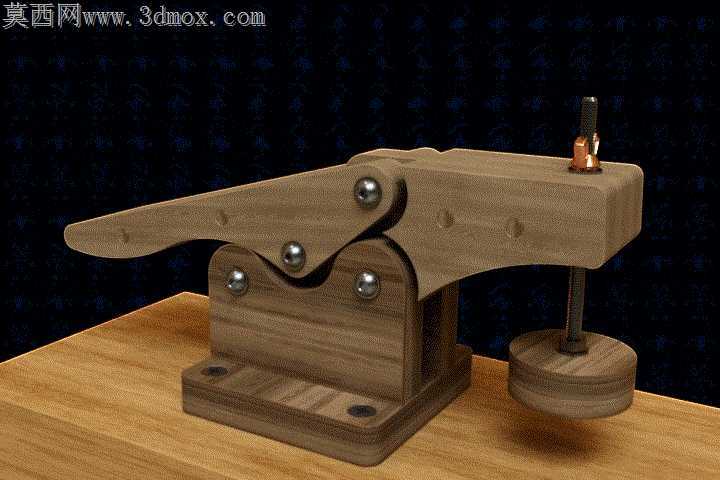

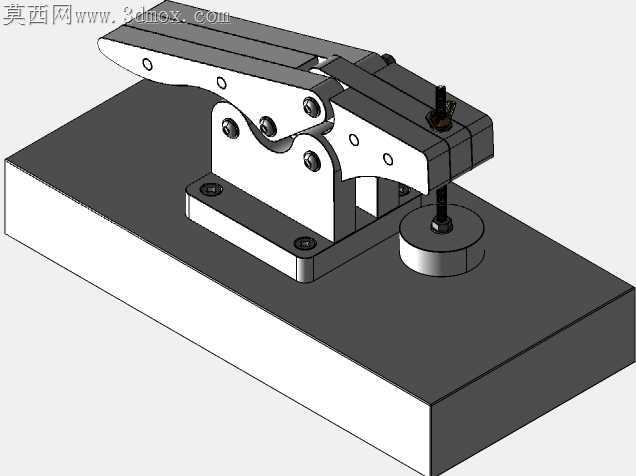

实木结构杠杆式手动肘夹夹持装置

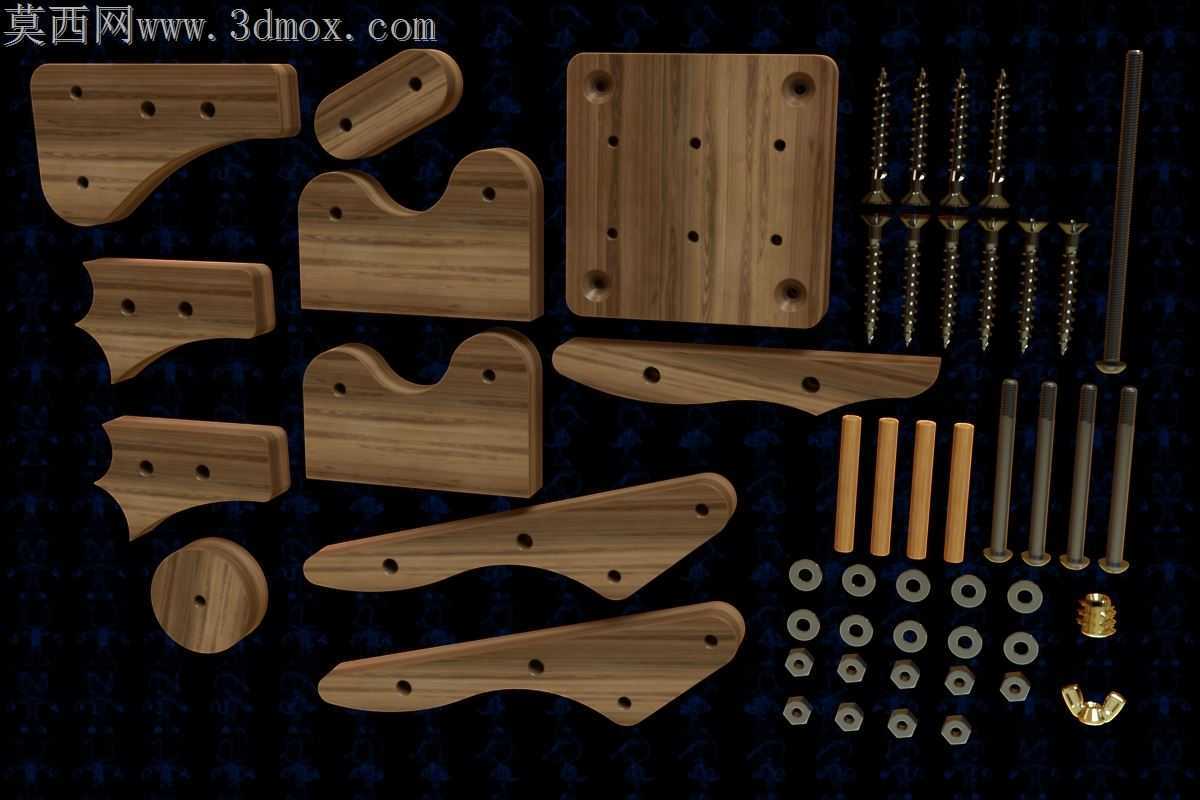

木质肘夹的加工适配要先解决实木构件的形变隐患，硬木纹理走向直接决定孔位加工的公差余量，所有销轴孔不能沿木纹顺向开长圆孔，否则反复扳动杠杆时，孔壁受木纹纤维拉扯会快速出现豁口，压紧行程会在百次开合后出现虚位。底座的沉头安装孔要做反向倒角，实木表面拧入紧固件时，孔口边缘没有倒角退让的话，螺丝头压溃木纤维会留下不可逆的凹痕，长期受压紧反作用力还会出现底座翘曲。杠杆臂的曲面轮廓不能做等厚切削，握持段要顺着指腹施力方向做1.2度的微弧收窄，边缘倒R2圆角避免硌手，和连杆铰接的位置要预留0.15mm的轴向间隙，木质构件受温湿度影响的胀缩量比金属件大一个量级，间隙过小会在梅雨季节出现铰接卡滞，间隙过大则会导致压紧时杠杆晃量超标。压紧螺杆的铜套嵌件要在木构件粗加工后就压入预装孔，不能等整体成型后再敲入，硬敲会让周围木纤维出现内裂，外观看不出损伤但承受压紧力时会直接崩边。压头的木质圆盘要做端面车平处理，和螺杆连接的位置要嵌金属螺母，直接在木头上攻丝的话，反复旋拧调整压紧高度时，螺纹牙会很快被磨平失效。所有铰接销轴的端部要做沉头处理，不能突出木构件表面，突出的金属件不仅容易刮蹭工件，扳动杠杆时还可能勾到操作人员的衣物带来安全隐患。底座和杠杆臂的贴合面要做细砂纸打磨去毛刺，木质构件的加工毛刺不像金属毛刺那样规整，残留的木刺会在装配后不断磨损铰接接触面，让整个夹具的压紧精度快速下降。调试压紧行程时要注意，杠杆的死点位置不能刚好落在完全压紧的状态，要预留3度的过压角度，不然木质构件受压紧反作用力出现微量形变后，杠杆会自动回弹脱开，根本锁不住压紧力。表面处理只需要擦涂硬质木蜡油，不能刷厚漆，厚漆会填充铰接位置的配合间隙，还会掩盖木材本身的纹理质感，木蜡油渗入木纤维后还能提升构件表面的耐磨度，减少日常使用中的磕碰损伤。
