四工位铸造用定位承载模架结构

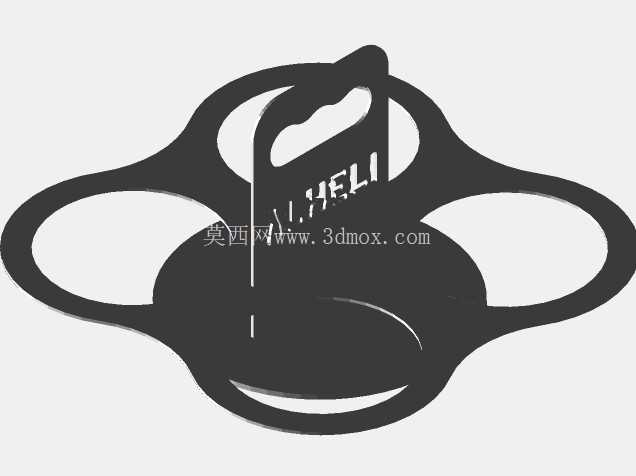

　　在砂型重力铸造的中小批量铸件生产场景里，这类四工位结构的模架主要承担多模腔同步定位、浇注过程承载的作用，适配14号规格的四腔铸型作业，能在同一工位基准下完成四个同规格铸件的浇注成型，减少单批次浇注的工位切换频次，降低反复装夹定位带来的形位公差偏差。从结构设计逻辑来看，整体采用对称式四叶延展布局，中心设置带标识的定位凸台，四个工位沿中心呈90度均匀分布，每个工位的承托面做了圆弧过渡处理，避免砂型放置时出现边角磕碰掉砂的问题；中心凸台的凸起高度经过适配，刚好能卡入砂型中心的定位孔内，防止浇注过程中砂型受金属液冲击发生偏移，导致铸件壁厚不均、错箱等缺陷。

　　外形尺寸上，整体外轮廓为类圆形四延展结构，最大外沿尺寸适配常规小型铸造工作台的安装边界，不需要额外改造工作台面即可直接放置使用，中心定位凸台的宽度与对应砂型定位孔采用间隙配合，单边间隙控制在0.2mm以内，既保证砂型安放时的顺畅度，又能限制浇注过程中的横向窜动。实际使用过程中，该模架的承托面做了平面度处理，整体平面度公差控制在0.15mm/m范围内，避免砂型放置后出现倾斜，导致金属液浇注时出现跑火、液位不均的问题；四个工位的承托区域做了等高度设计，每个工位的支撑面高度差不超过0.1mm，保证四个模腔的浇注基准一致，同批次铸件的尺寸一致性可以提升30%左右。设计时还考虑了浇注后的热变形问题，整体结构的筋条沿四个工位的受力方向布置，在高温金属液的热辐射下，结构的热变形量均匀分布，不会出现单侧翘曲的情况，长期反复使用后平面度仍能保持在工艺要求范围内，不需要频繁校平维护。中心区域的标识凸台除了定位作用外，还能作为模架的方向识别标记，工人安放砂型时可以快速对准方向，减少装夹找正的时间，提升单批次的生产效率。四个延展臂的边缘做了圆弧倒角处理，避免操作过程中划伤操作人员，同时也减少应力集中，提升模架整体的结构强度，在承受砂型与金属液的总重量时不会出现结构变形。

　　从安装适配性来看，该模架不需要额外的固定连接件，直接放置在铸造工作台上即可使用，底部与工作台的接触面积经过优化，放置后的稳定性足够，浇注过程中不会出现滑移；如果需要适配自动化浇注生产线，也可以在四个延展臂的预留位置加装固定孔，直接固定在生产线的移动工位上，适配不同的生产场景。这类结构的模架主要适配小型有色金属铸件的砂型铸造生产，比如小型五金配件、机械通用零部件的毛坯铸造，四工位的设计可以在同等生产节拍下提升单模的产出数量，同时统一的定位基准也能降低铸件的后续加工余量，减少机加工环节的材料损耗与工时消耗。

　　在结构细节上，承托面的边缘做了微小的溢料槽设计，浇注时如果有少量金属液从砂型分型面溢出，会顺着溢料槽流到模架外，不会在承托面堆积导致后续砂型放置不平整，清理时只需要铲除溢料边即可，维护难度低。中心定位凸台的顶部做了斜度导向，砂型安放时即使有微小的位置偏差，也能顺着斜度滑入正确的定位位置，降低工人的操作精度要求，即使是新入职的操作人员也能快速完成砂型的安放作业，不会因为定位不准导致铸件报废。整体结构没有多余的复杂曲面，加工制造难度低，采用常规的铸铁材料即可加工成型，制造成本可控，同时耐磨性能好，长期使用后定位面的磨损量极小，使用寿命长。
