DIY逻辑探针配套安装外壳结构设计

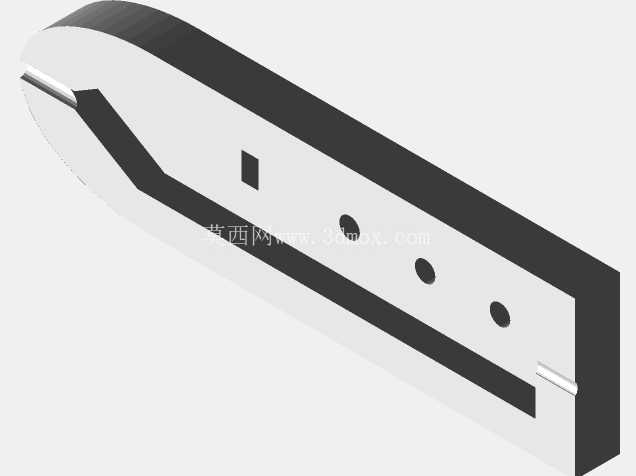

　　结构设计上，上下盖采用卡扣式配合结构，在壳体的前后端设置了定位凸台与卡槽，装配时不需要额外螺丝固定，对准卡扣按压即可完成合模，既方便后期拆开检修内部PCB，也能保证合模后壳体的整体性，不会出现上下盖错位的问题。壳体内部预留了PCB安装的定位槽，槽位尺寸完全匹配通用逻辑探针PCB的轮廓，三个圆形开孔对应PCB上的指示灯安装位，装配后指示灯可以直接从孔位露出，不需要额外做导光结构，就能让使用者在握持时直观看到信号状态指示；侧面的方形开孔对应功能按键的安装位置，按键帽可以直接从孔位伸出，按压行程刚好匹配常用轻触开关的动作距离，不会出现按键卡滞或者按不到位的情况。电子调试场景中，手持逻辑探针的使用体验很大程度上取决于外壳的人机适配性，这款DIY逻辑探头外壳，正是针对自制逻辑探针PCB的安装需求开发的分体式结构，分为顶盖与底盖两个核心部件，完全围绕手持操作的实际工况做结构适配。从实际使用场景来看，电子工程师在电路板调试、数字信号排查时，需要单手握持探针完成点位接触、信号读取操作，外壳的握持段采用贴合手掌弧度的收腰造型，边缘做了圆弧过渡处理，避免长时间握持产生硌手的问题，整体长度控制在单手握持的舒适区间，前端收窄的结构可以让探针头精准对准密集电路板上的细小引脚，不会因为外壳过宽遮挡操作视线。

　　安装边界方面，壳体内部的容腔深度刚好覆盖PCB上的元器件高度，包括探针接线端、信号处理芯片、限流电阻等常用元件都能完全容纳在容腔内，合模后不会出现元器件顶到壳体内壁的问题；前端的探针伸出孔做了导向倒角，探针杆穿过孔位后可以保持稳定的直线度，不会因为壳体装配偏差导致探针歪斜，影响点位接触的准确性。从3D打印适配的角度来看，整个壳体的壁厚设计均匀，没有出现壁厚突变的结构，所有转角位置都做了圆角过渡，避免FDM打印时出现应力开裂或者层间结合不良的问题，打印时不需要额外添加支撑结构，上下盖的配合面做了0.2mm的间隙预留，刚好抵消3D打印的层纹误差，保证装配时的松紧度合适，既不会过松导致壳体容易散开，也不会过紧导致难以拆开。

　　实际使用中，这款外壳可以适配自制的通用逻辑探针电路，替代市面上成品探针的塑料外壳，使用者可以根据自己的手型大小调整握持段的弧度，也可以根据自己使用的PCB尺寸微调内部定位槽的位置，相比标准化的成品外壳，适配性更强，也更符合个人调试操作的使用习惯。在电路调试的作业场景里，这类定制化的外壳不仅能起到保护内部PCB、避免元器件被静电击穿或者被外物磕碰损坏的作用，还能通过合理的结构布局提升操作效率，比如指示灯开孔的位置刚好在握持时的视线范围内，不需要刻意调整手的角度就能看到信号状态，按键位置刚好在食指自然放置的区域，操作时不需要挪动握持位置就能完成功能切换。

　　壳体的外表面做了平面化处理，没有多余的凸起或者凹槽，既方便打印后去除支撑、打磨毛边，也能在长时间使用后不容易积灰，清洁起来更加方便；上下盖的分型面设置在壳体的侧面中线位置，合模后分型线刚好在握持时的手指缝隙处，不会因为分型线的凸起影响握持手感。针对探针的固定，壳体前端的开孔位置做了加厚处理，探针杆穿过孔位后，内部的加强筋可以顶住探针的安装座，避免探针在接触电路板点位时出现后退或者歪斜的问题，保证每次接触都能稳定导通信号；壳体尾部预留了接线的缺口，信号线可以从缺口处引出，缺口位置做了圆弧包边，不会划伤信号线的外皮，避免长时间使用后出现线材断裂的问题。
