便携式逻辑测试探头分体式防护外壳结构

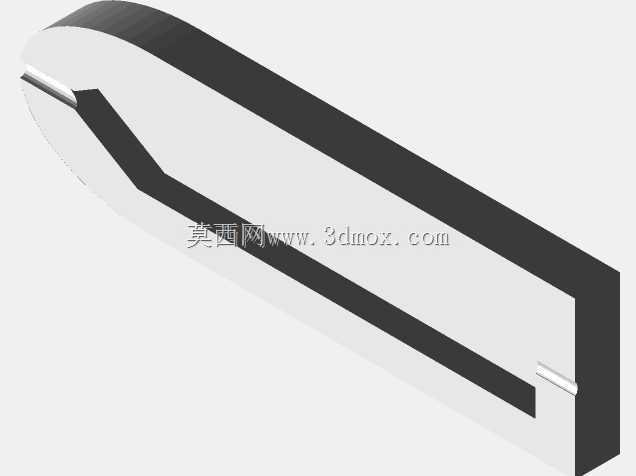

　　在电子电路调试、数字信号检测的现场作业场景中，手持逻辑探针是工程师排查电路逻辑电平、捕捉脉冲信号的常用工具，这类工具长期在桌面、机柜内部、线路密集的设备舱内使用，外壳的握持手感、结构防护性、内部PCB安装适配性直接影响作业效率与工具使用寿命。这款分体式探头外壳分为顶盖与底盖两个独立结构件，整体采用狭长流线型造型，适配手持操作的握持弧度，边缘做了顺滑过渡处理，避免长时间握持产生硌手的不适感，前端收窄的结构可以让探针端精准伸入引脚间距狭小的电路板区域，不会因为外壳体积过大遮挡测试点位视线。从结构设计逻辑来看，外壳内部预留了逻辑探针PCB的安装限位槽，底盖上的三个定位孔对应PCB上的固定点位，安装时可以直接将PCB卡入槽位，

　　通过螺丝或者卡扣完成固定，不需要额外打胶固定，方便后续维修更换内部元件；顶盖内侧对应PCB上的指示灯位置做了透光避让方孔，测试时可以直接通过外壳观察指示灯的工作状态，不需要额外开孔加装导光件，减少装配工序。外壳前后端分别预留了探针伸出与尾部接线的避让缺口，前端缺口尺寸刚好匹配探针的外径，既可以保证探针顺利伸出接触测试点，又能限制探针的径向晃动，避免测试过程中探针偏移导致相邻引脚短路；尾部缺口适配常规测试引线的出线直径，出线位置做了圆角处理，避免长期弯折引线导致线皮破损。从安装边界来看，外壳整体壁厚均匀，适合采用3D打印或者小批量注塑工艺加工，分体式的合模面设置在外壳侧面中线位置，合模后没有突出的飞边结构，上下盖的配合面做了止口设计，

　　扣合后不会出现错位偏移，日常使用中可以有效阻挡灰尘、少量飞溅的焊锡渣进入外壳内部，保护内部电路。在实际使用场景中，这类外壳可以适配自制的通用逻辑探针电路，对于电子爱好者、硬件调试工程师来说，不需要开模定制外壳，直接通过加工该结构就能完成手持探头的组装，狭长的造型可以放入常规的工具笔袋，和万用表笔、螺丝刀等工具一同携带，不会占用过多工具收纳空间。外壳表面没有多余的装饰结构，平直的侧面可以粘贴标识标签，标注不同通道的功能定义，方便多探头同时作业时快速区分。结构设计上充分考虑了手持操作的受力点，外壳中部的握持区域厚度适中，捏持时不会因为外壳过薄产生形变，也不会因为过厚导致握持费力，前端的收窄角度经过反复调整，既保证了内部PCB的安装空间，

　　又能让操作人员在测试时清晰看到探针与测试点的接触位置，避免误触周边带电元件。上下盖的固定方式可以根据加工条件选择，采用3D打印制作时可以在配合面预留卡扣位，实现免螺丝扣合，采用注塑加工时可以在对应位置预留螺丝柱，通过小规格自攻螺丝完成紧固，两种装配方式都不需要复杂的工装，单人即可完成整机组装。
