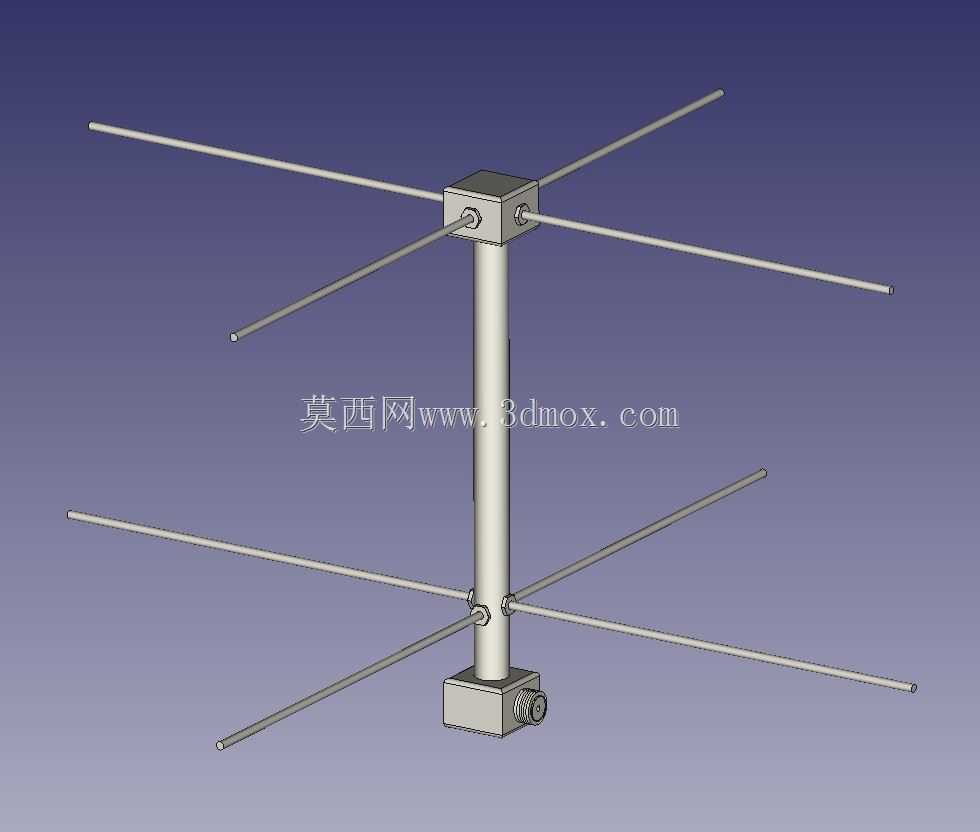

137MHz频段旋转栅极信号接收天线

在气象卫星地面接收、业余无线电通讯领域，137MHz频段的信号接收对天线的全向增益、驻波比控制有着严苛要求，这款旋转栅极天线正是针对该频段信号捕获需求设计的专用接收装置。从结构设计来看，天线采用上下两层十字交叉的对称振子布局，两层振子沿垂直支撑柱轴向错位排布，配合中心馈电结构，能够在水平方向实现接近全向的信号接收覆盖，同时在垂直面形成合适的仰角接收波束，精准匹配低轨气象卫星过境时的信号入射角度，避免传统单十字振子天线在特定方位出现的增益凹陷问题。振子采用细长金属杆结构，在保证137MHz频段谐振长度要求的前提下，尽可能降低风阻系数，适配户外露天安装的抗风需求，所有振子与中心固定座的连接位置均采用锁紧定位结构，可根据实际调试需求微调振子伸出长度，修正加工误差带来的谐振点偏移，无需额外定制加工件即可完成现场匹配调试。垂直支撑柱采用等径金属圆管结构，既作为上下两层振子的结构支撑件，同时也参与馈电回路的阻抗匹配，底部的馈电接口采用标准同轴连接结构，可直接匹配常规通讯馈线，无需额外制作阻抗变换接头，降低现场安装的接线复杂度。安装边界方面，天线整体沿垂直轴线对称，安装时仅需保证支撑柱处于垂直状态即可，无需复杂的方位角校准，固定底座预留标准安装孔位，可直接固定在楼顶桅杆、户外支架等常规通讯设备安装载体上，整体结构无易损活动部件，长期户外使用无需频繁维护。从实际使用场景来看，这款天线可直接用于NOAA系列气象卫星的自动图像传输信号接收，也可适配同频段的其他甚高频信号接收场景，相较于传统的八木天线，其全向接收特性无需配备旋转云台即可捕获过境卫星信号，大幅降低地面接收站的配套设备成本与安装复杂度，结构件均采用常规金属型材加工，无特殊定制的异形结构件，后期维护更换配件的获取难度极低，适合业余无线电爱好者、小型气象监测站点搭建低成本信号接收系统使用。设计过程中充分考虑了户外使用的环境适应性，所有金属连接位置均预留防腐处理空间，振子与支撑柱的连接点做了防松设计，避免长期户外风吹震动导致的结构松动、参数偏移，馈电接口位置做了防水结构预留，安装时配合常规防水胶带处理即可满足露天防雨要求。
