减速电机配套多链轮链条传动总成设计

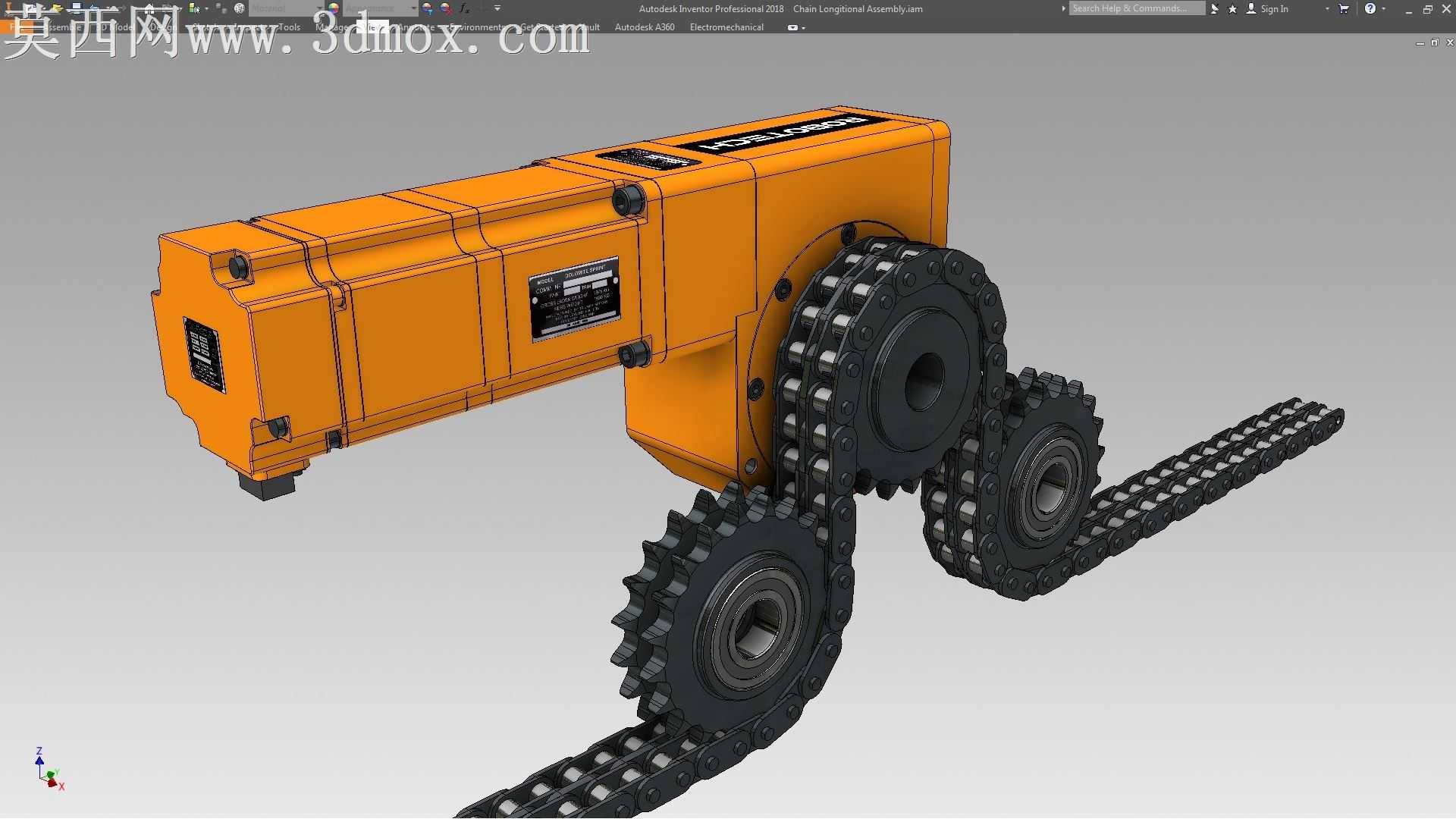

做这套链传动总成的时候，一开始是奔着减速电机输出端的多级动力分流需求去的，没直接套标准链传动的现成参数，毕竟要适配这款方形减速电机的输出轴位，三个链轮的排布角度、中心距都得跟着电机壳体的安装面走，要是硬搬标准件的中心距，链轮会蹭到电机侧面的接线盒凸起，装的时候根本塞不进去。建模的时候先把减速电机的壳体外形做了基准参照，输出轴的轴径、键槽尺寸先锁死，第一个主动链轮直接套在输出轴上，齿形选的是标准滚子链齿形，但是齿根的过渡圆角特意做了0.2mm的放大，之前做类似结构的时候试过按标准值做圆角，实际加工出来的链轮淬火后齿根容易出应力裂纹，放大这点圆角不影响啮合，还能提升链轮的疲劳强度。剩下两个从动链轮的位置调了快十次，一开始把两个从动轮摆成水平排布，链条绕上去之后松边的下垂量太大，高速转的时候容易跳齿，后来把下方的从动轮往外侧偏了12度，上方的从动轮抬高8mm，链条的包角刚好能覆盖每个链轮120度以上的啮合面，不用额外加张紧轮也能保证啮合不打滑，省了一个张紧组件的成本，也少了后期维护的点位。链条建模的时候没做整根阵列到底，而是先做了单个链节的装配体，把内链板、外链板、销轴、套筒的配合都做死，转动副留好间隙，再沿着三个链轮的齿槽轨迹做路径阵列，阵列的时候特意给每个链节留了0.03mm的轴向窜动间隙，要是完全零间隙配合，仿真的时候链条直接卡死转不动，实际装配里链条本身也需要微小的窜动空间来适配链轮的安装误差。材质调试的时候，电机壳体选了亮面橘色的工业烤漆质感，特意加了一点点细微的颗粒纹理，不是完全光滑的塑料感，还原真实减速电机的漆面质感；链轮和链条用的是发黑处理的金属材质，暗调的金属反光带一点点磨砂感，齿面啮合的位置特意做了轻微的磨损亮痕，渲染出来不会像全新未用的零件那样假。装配配合上，每个链轮和对应安装轴都用了键连接加轴向挡圈的限位，没直接把链轮和轴做成一体，实际生产里链轮属于易损件，做成可拆卸的结构后期换链轮不用拆整个轴系，维护的时候拆个挡圈就能把链轮拔下来。整个结构做下来没有多余的冗余设计，所有的排布都是为了在有限的安装空间里实现双路动力输出，不管是用在输送线的分动结构还是小型设备的动力传输，都能直接拿去改参数适配，不用大动整体的传动布局，链传动本身的抗冲击能力也比同步带强，低速重载的场景下用着更稳。
