TMC2130步进电机驱动模块三维结构设计

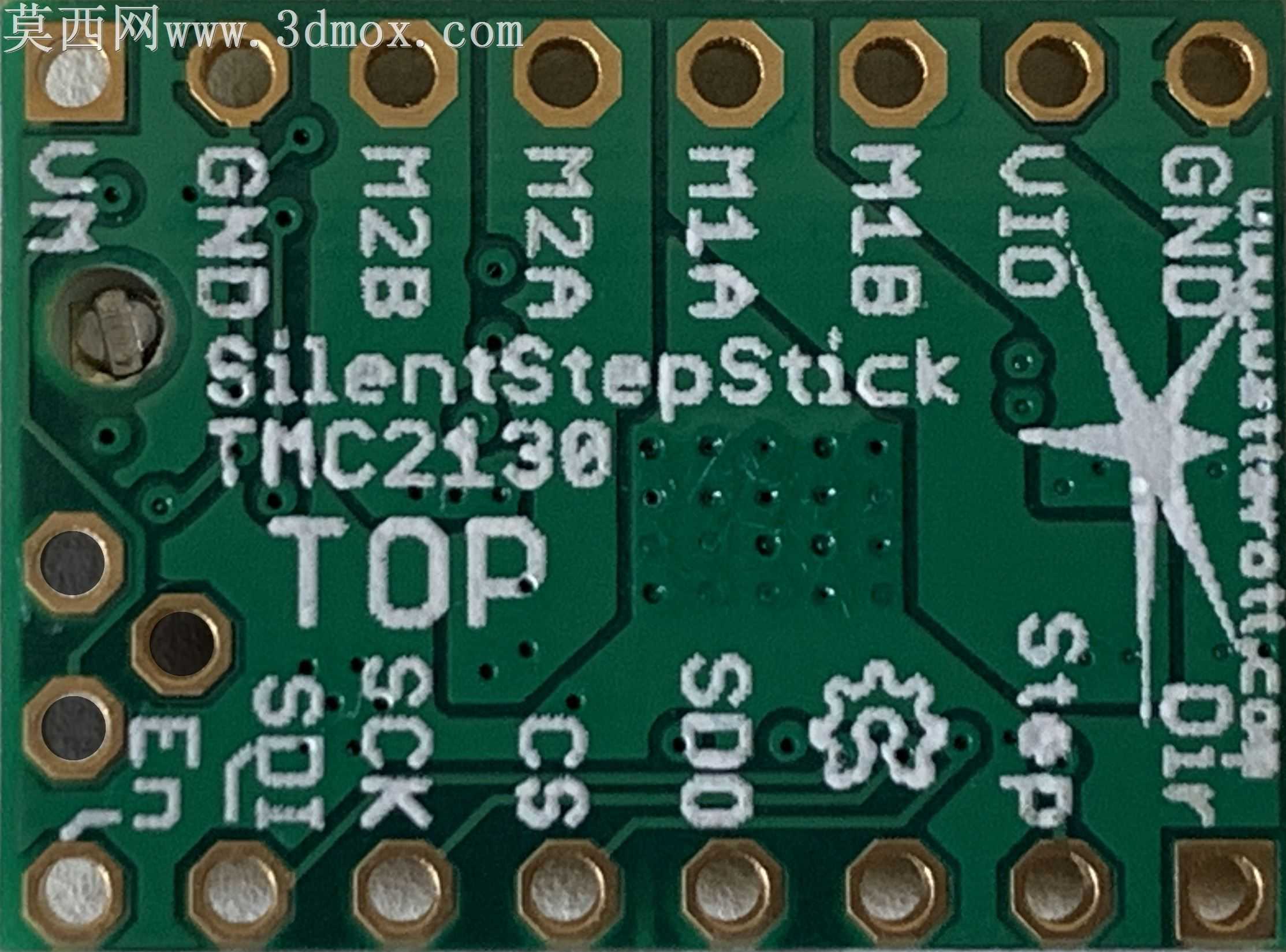

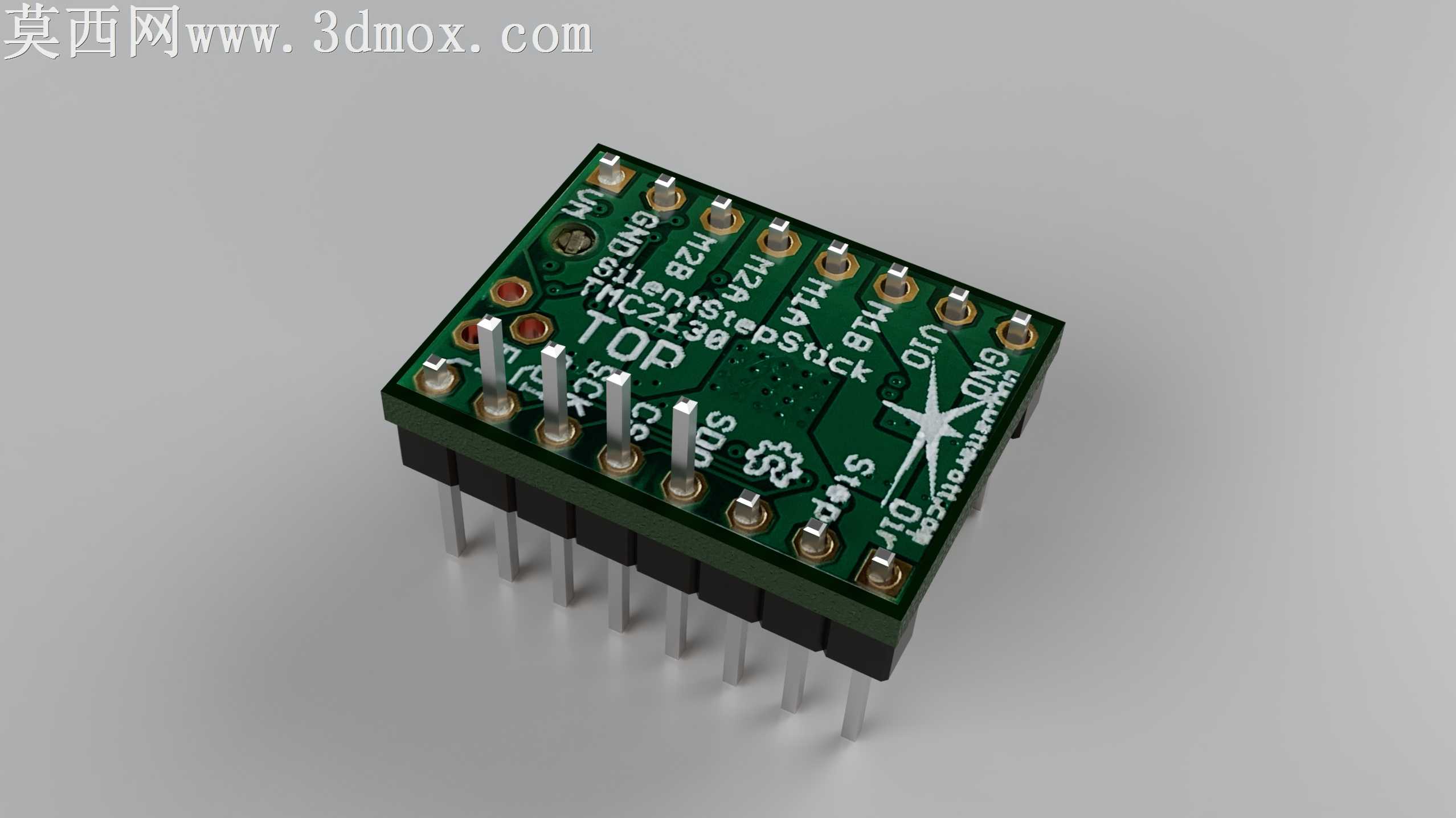

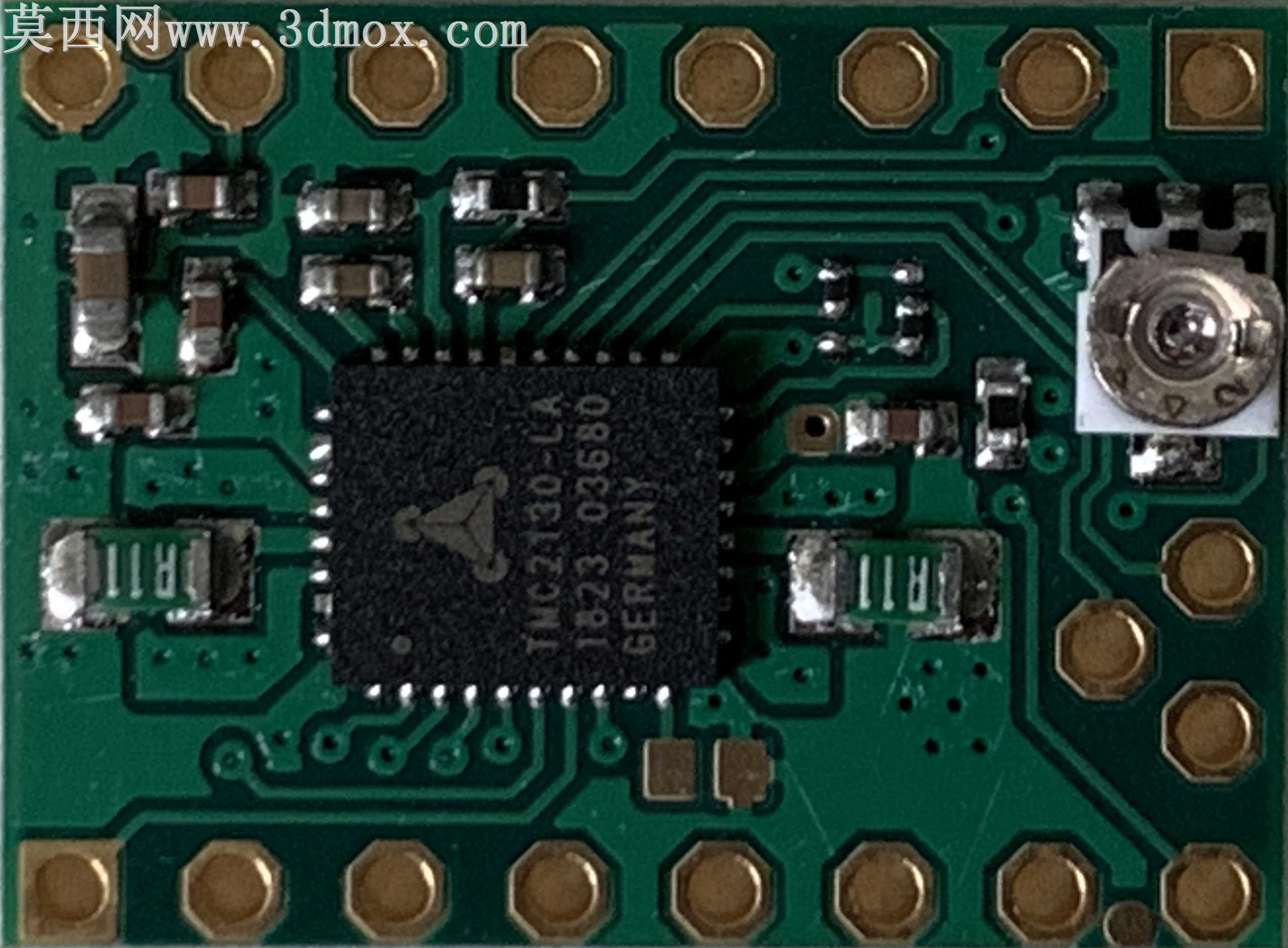

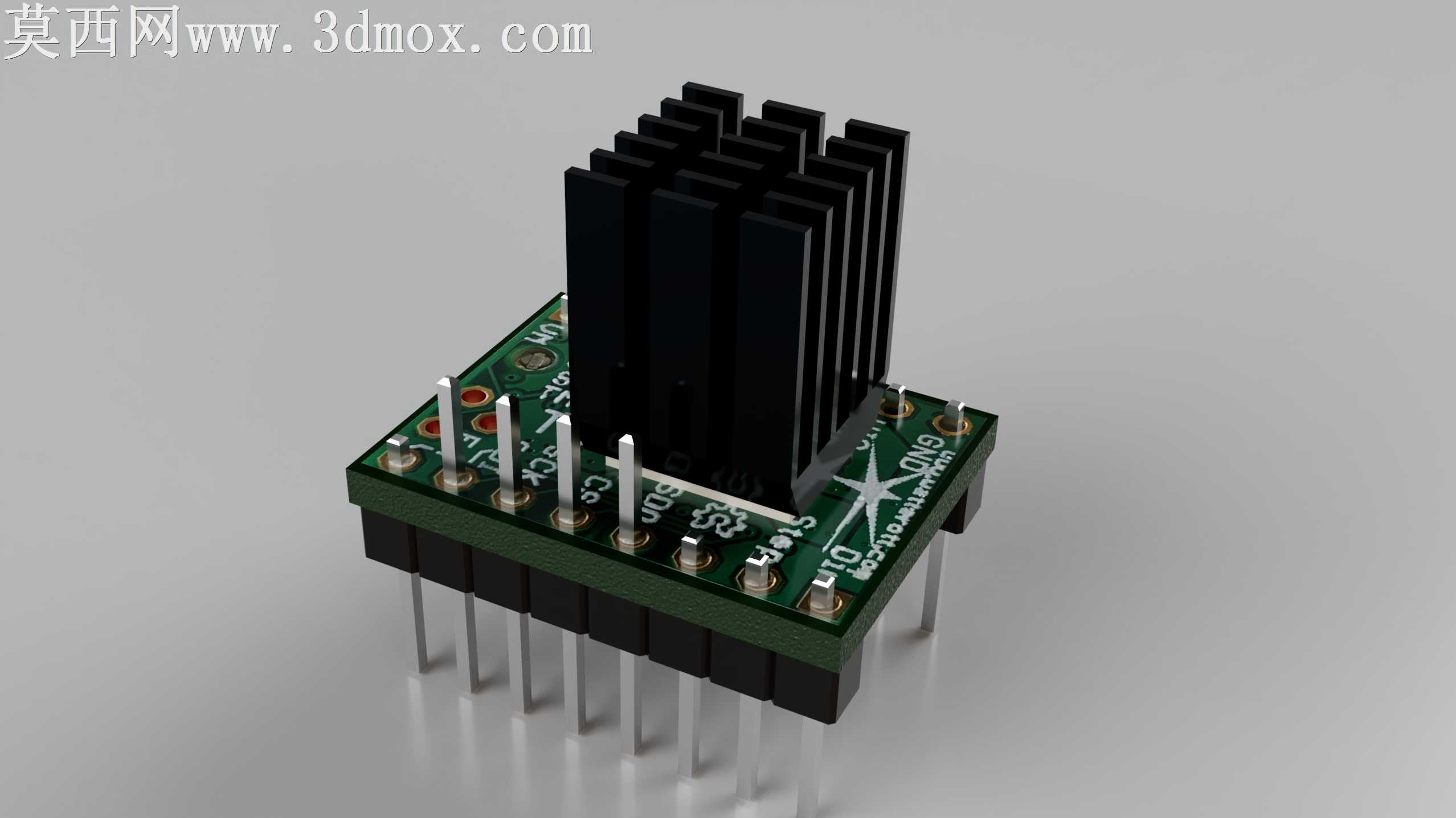

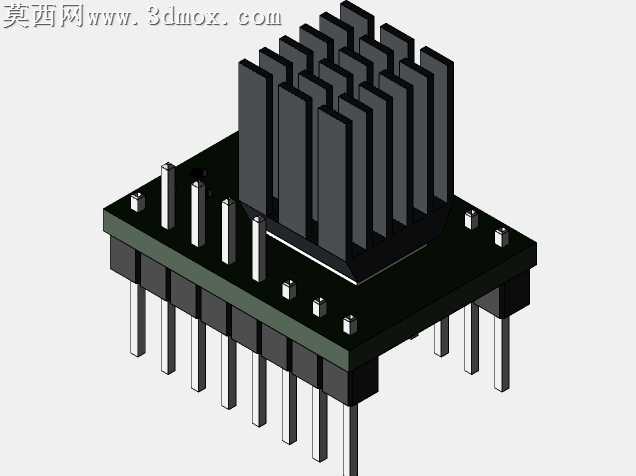

做这个驱动模块的建模时，最先卡壳的是散热鳍片和PCB板的配合间隙，一开始按常规电子元件建模留了0.2mm的装配余量，渲染的时候总觉得鳍片和板上的电容引脚有视觉上的错位，反复核对实物引脚高度后，把鳍片底部的避让槽深度往下调了0.15mm，刚好能避开板上最高的电解电容顶部，又不会让鳍片和PCB基板之间留太大缝隙显得松散。PCB板上的丝印层没有直接用贴图糊弄，而是把板上的GND、STEP、DIR这些标识做成了0.02mm的浅凸台，覆铜区域的纹理也单独做了哑光锡面的材质区分，和绿色阻焊层的半哑光质感拉开层次，不会让整个板子看起来像一块平涂的绿色塑料块。排针部分的建模特意做了插针和塑料基座的过盈配合细节，每根插针根部都做了微小的冲压定位凸点，对应基座上的定位凹坑，装配的时候能直观看到插针不会出现松脱滑出的问题，排针伸出PCB板背面的长度也严格按直插模块的通用尺寸做，保证能兼容标准的2.54mm间距排母。散热鳍片的齿距没有做的太密，毕竟这个驱动的实际工作电流不算特别大，过密的齿距不仅建模的时候容易出现面重叠的报错，实际渲染的时候也会因为齿间阴影太重显得黑乎乎一团，把齿厚控制在0.8mm，齿间留1.2mm的间隙，打光的时候光线能顺着齿缝漫反射，既能体现出铝挤散热片的金属切削质感，也不会让整个散热块显得过于厚重压得下面的小板子失衡。材质调试的时候，散热片一开始用了纯亮面铝，渲染出来像塑料镀铬件，后来给表面加了细微的拉丝纹理，粗糙度调到0.3，边缘的倒角处加了极淡的高光磨损效果，看起来就像实际生产中经过去毛刺处理的量产散热件。板上的电容、电阻这些小元件没有做过度简化，每个元件的引脚都做了和PCB焊盘的焊接圆角，焊锡的亮面质感和阻焊层的哑光形成对比，甚至连芯片表面的激光刻字标识都做了微凹的效果，不会因为元件太小就忽略细节。整个模型的装配逻辑完全贴合实际生产的组装顺序，从底层的排针压入，到PCB板上元件焊接，再到散热片通过导热贴贴合在芯片表面，所有配合面都没有出现穿模或者间隙过大的问题，不管是用来做3D打印的结构验证，还是做电子项目的演示动画，都能直接调用不用再调整结构。
