按动式0.5mmHB活动铅笔精细三维建模

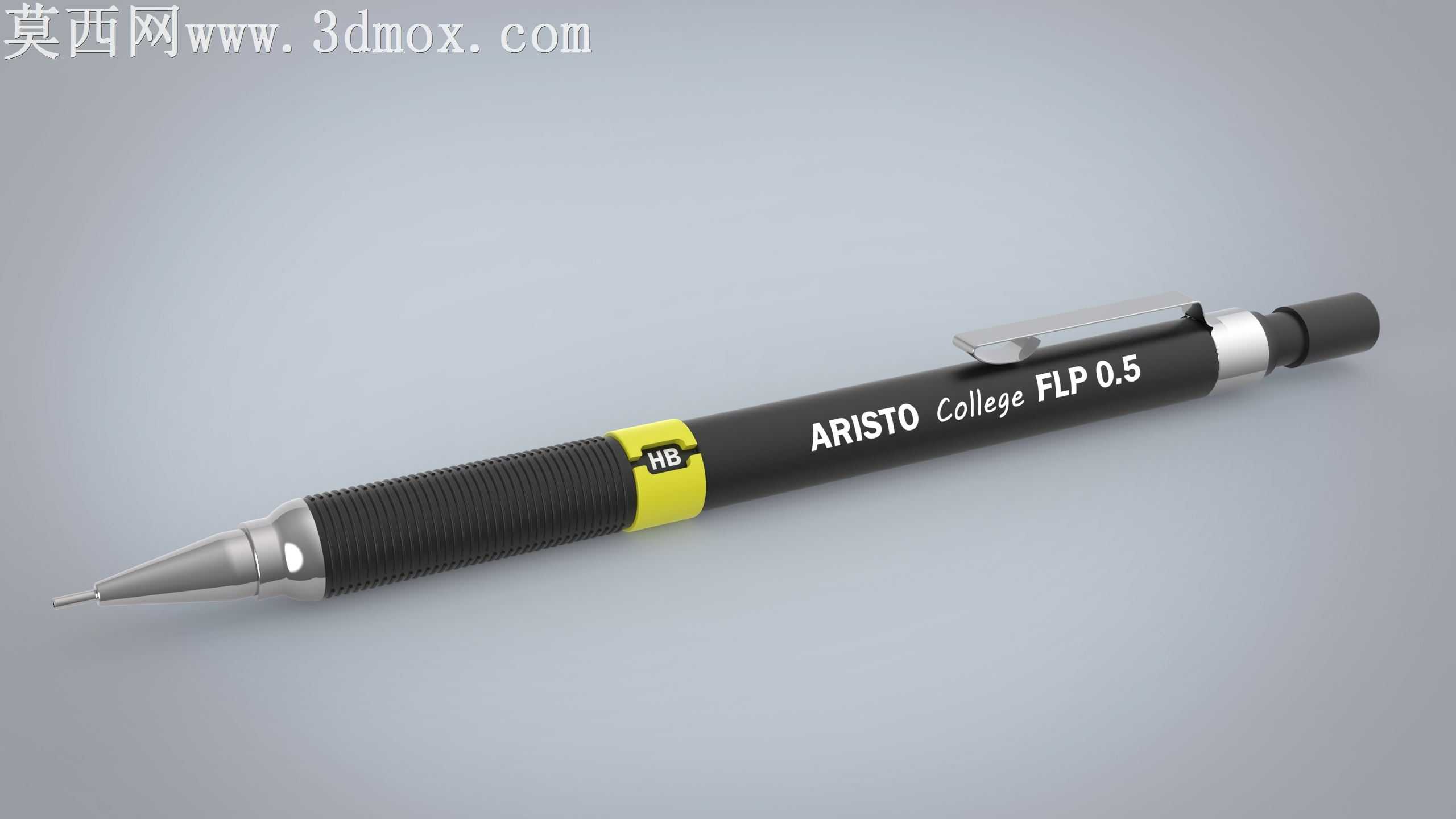

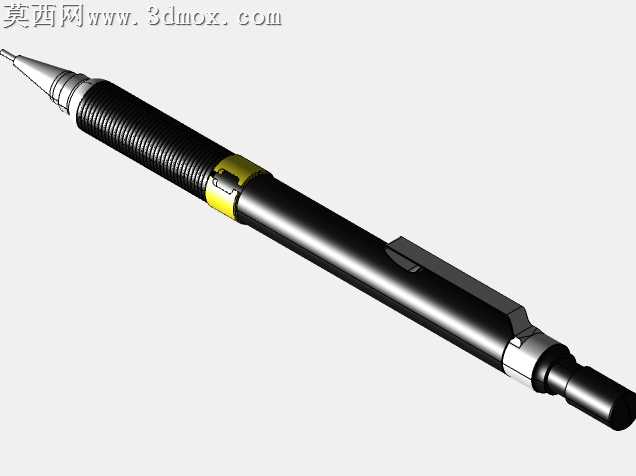

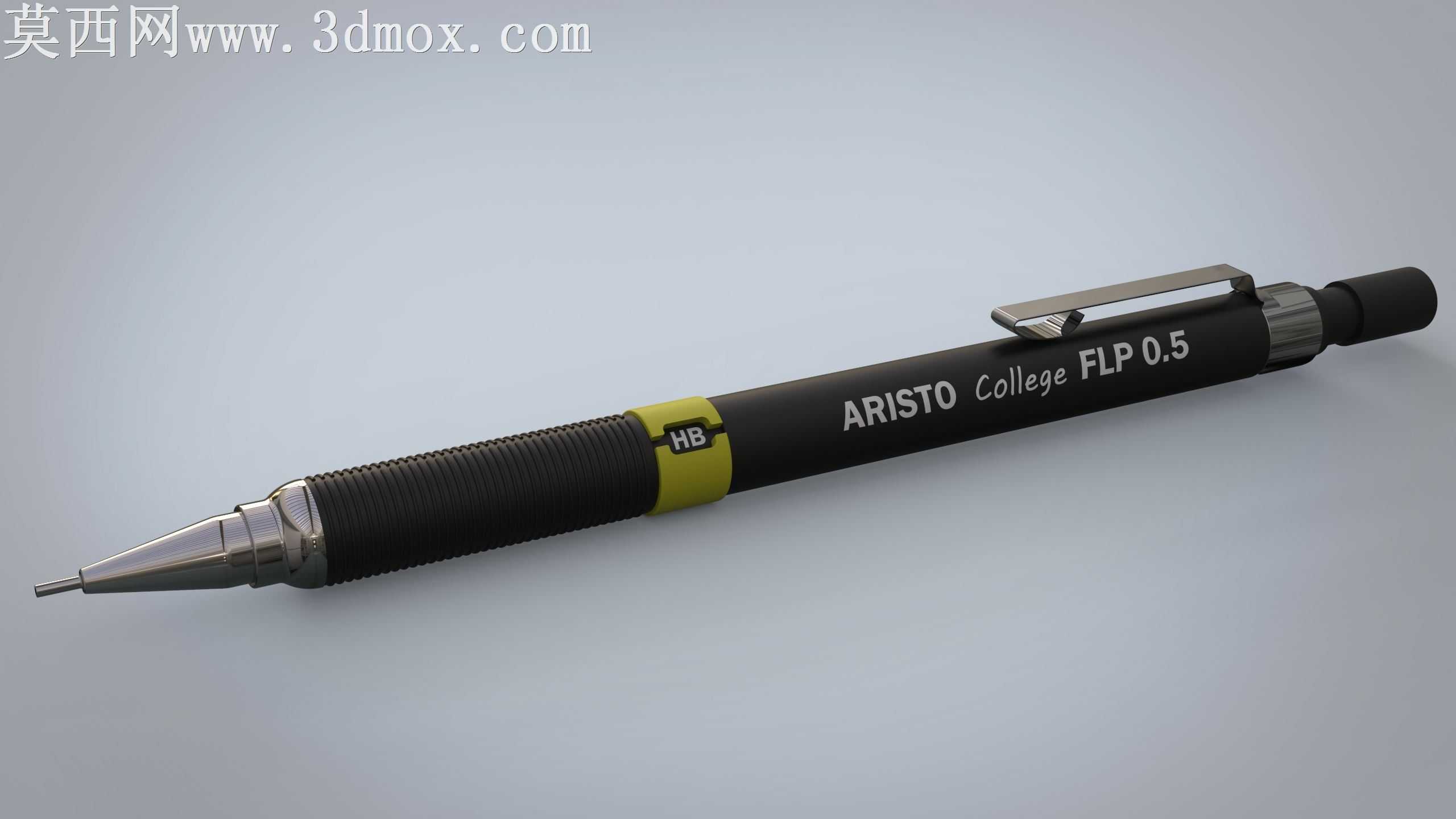

这次做活动铅笔的建模，是从装配逻辑视角切入的，毕竟这种日常拿在手里的小文具，零件看着细碎，配合关系错一点，整个出芯结构的逻辑就顺不下来。最开始拆实物参考的时候，特意把笔身拆成了笔尖金属组件、握胶段、笔杆主体、笔夹、按动尾帽这几个独立模块，没一开始就急着拉整体外形，毕竟内部的储芯管、卡头结构虽然渲染的时候不露，但装配位的尺寸要是卡不准，外面的笔壳做再好看也只是个空壳子。做握胶段的时候特意留了防滑纹理的凹凸量，没直接贴纹理贴图糊弄，每一圈防滑棱的高度都控制在0.2mm，既符合真实橡胶握胶的触感逻辑，也不会因为凸起太高导致后续装配的时候和笔杆衔接处出现缝隙。笔夹部分是个容易出问题的小细节，一开始做的时候把笔夹和笔杆的连接位做太死，后来想起真实的笔夹是有轻微回弹量的，特意在连接位留了0.1mm的装配间隙，还把笔夹边缘做了小圆角过渡，避免渲染的时候出现锋利的硬边穿模。金属笔尖的锥面过渡调了好几次，最开始锥度做太陡，看着像针管笔的笔尖，后来对照实物把锥面的曲率调缓，靠近笔握的位置做了一圈滚花装饰，滚花的纹理深度特意压得比较浅，不会因为纹理太密导致渲染的时候出现噪点。笔身的印刷标识没直接用贴图，是做了轻微的凹陷再赋黑色材质，模拟真实丝印的质感，比平贴上去的贴图真实很多。装配的时候特意把每个零件的配合关系都理清楚：笔尖和握胶段用过渡配合，握胶和笔杆主体用卡扣位卡合，尾帽和笔杆之间留了按动的行程量，刚好是真实铅笔按一次出芯的距离，不会按下去弹不回来。调材质的时候，笔杆的哑光塑料特意调了轻微的颗粒感，不是死黑的纯哑光，带一点点极弱的反光，握胶的橡胶材质粗糙度拉得比笔杆高一点，金属笔尖和笔夹用了带轻微划痕的金属材质，避免太像镜面塑料。打光的时候特意用了侧上方的柔光，把笔身的防滑纹理、金属件的质感都打出来，笔身下方留了淡淡的软阴影，不会显得产品飘在背景上。整个模型做下来，每个零件都能单独拆出来做爆炸图，不管是用来做文具产品的结构演示，还是做日常用品的渲染素材都够用，甚至可以直接导出工程图用来做手板打样的参考，不会出现结构干涉的问题。
