Bridgeport系列II铣床头部三维扫描逆向模型

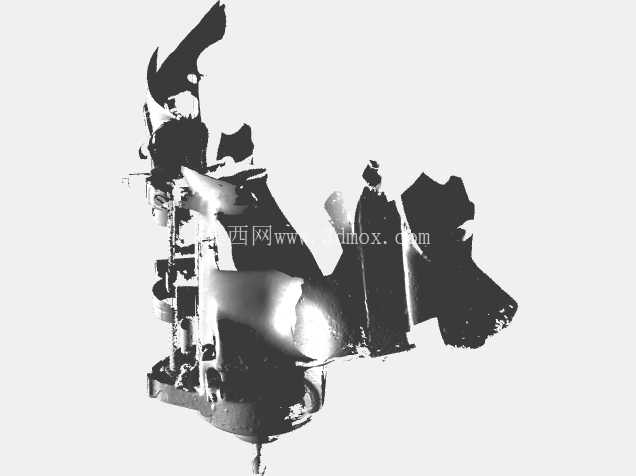

在普通铣床的维修改造、数控化升级以及备件复刻场景中，原装铣头的结构数据缺失一直是困扰一线工程技术人员的常见问题，尤其是服役年限较长的进口机型，原厂图纸往往难以获取，传统的手工测绘不仅耗时久，还容易因装配间隙、曲面轮廓的测量误差导致后续加工出的备件出现配合偏差，影响整机加工精度。本次通过三维扫描获取的Bridgeport系列II铣床头部数据，完整还原了该部件的所有外部轮廓、安装接口与配合面特征，能够直接用于逆向建模、备件加工以及改造方案的虚拟验证。

从实际应用场景来看，该铣头作为立式铣床的核心执行部件，承担着装夹铣刀、传递主轴扭矩、实现转速切换与进给导向的核心功能，其自身的结构刚性、安装定位精度直接决定了工件铣削、钻削、镗削加工的形位公差与表面质量。在设备维修场景中，当原装铣头出现主轴磨损、壳体开裂、传动部件损坏且无原厂备件供应时，依托扫描得到的三维数据，可以快速完成损坏部位的模型重构，通过3D打印或者金属切削加工制作替换件，大幅缩短设备停机周期，降低维修成本。在普通铣床数控化改造场景中，设计人员可以直接调用该扫描模型，核对铣头与新增伺服进给机构、数控滑台的安装边界，提前排查干涉风险，无需反复到现场进行实物尺寸测量，提升改造方案的设计效率。

从结构特性来看，该铣头的壳体为铸铁材质的箱型结构，内部集成了主轴传动变速机构、主轴套筒锁紧机构、进给手轮传动副以及安装定位止口，扫描数据完整保留了壳体上所有的安装孔位、配合止口的尺寸与位置度特征，包括与床身立柱连接的燕尾导轨配合面、主轴套筒的安装导向孔、传动齿轮轴的轴承座孔位、电机安装法兰的定位面等关键结构，所有特征的相对位置关系与实物完全一致。在逆向建模过程中，可以基于扫描点云数据提取这些关键特征的几何参数，重构出参数化的三维模型，用于后续的工程图生成、加工工艺编制。

从安装边界维度来看，该铣头与床身的连接采用燕尾导轨配合结构，配合面的角度、锁紧槽的位置尺寸直接决定了铣头在立柱上的滑动顺畅度与锁紧刚性，扫描数据完整还原了燕尾面的轮廓度、各安装螺栓孔的孔距与深度、主轴端面到安装基准面的距离等关键安装尺寸，在进行备件替换或者改造设计时，只要基于这些边界尺寸进行设计，就能够保证新部件与原机床的完美适配，避免出现安装错位、配合间隙过大或者过小的问题。同时，扫描数据也保留了铣头外部的所有操作部件的位置，包括转速调节手柄、进给手轮、锁紧手柄的安装位置与运动空间，在设计机床外防护或者新增自动进给机构时，可以提前核对这些部件的运动行程，避免出现运动干涉。

在设计思路层面，这类经典机型的铣头结构经过了数十年的工业应用验证，其箱型壳体的筋板布置、轴承座的支撑跨度、主轴的悬伸长度都经过了反复的刚性优化，在保证足够结构刚性的前提下尽可能控制了部件自重，通过扫描获取的完整结构数据，也可以为同类型小型立式铣头的全新设计提供结构参考，设计人员可以在该结构的基础上，根据自身的参数需求调整主轴转速范围、传动比、安装接口尺寸，缩短全新产品的研发周期，降低设计阶段的试错成本。需要注意的是，三维扫描获取的是实物的实际尺寸，在进行逆向建模时需要考虑实物长期使用产生的磨损量，对配合面的尺寸进行合理的公差修正，保证加工出的备件能够达到原设计的配合精度要求。
