双机组消防增压泵管路系统三维设计

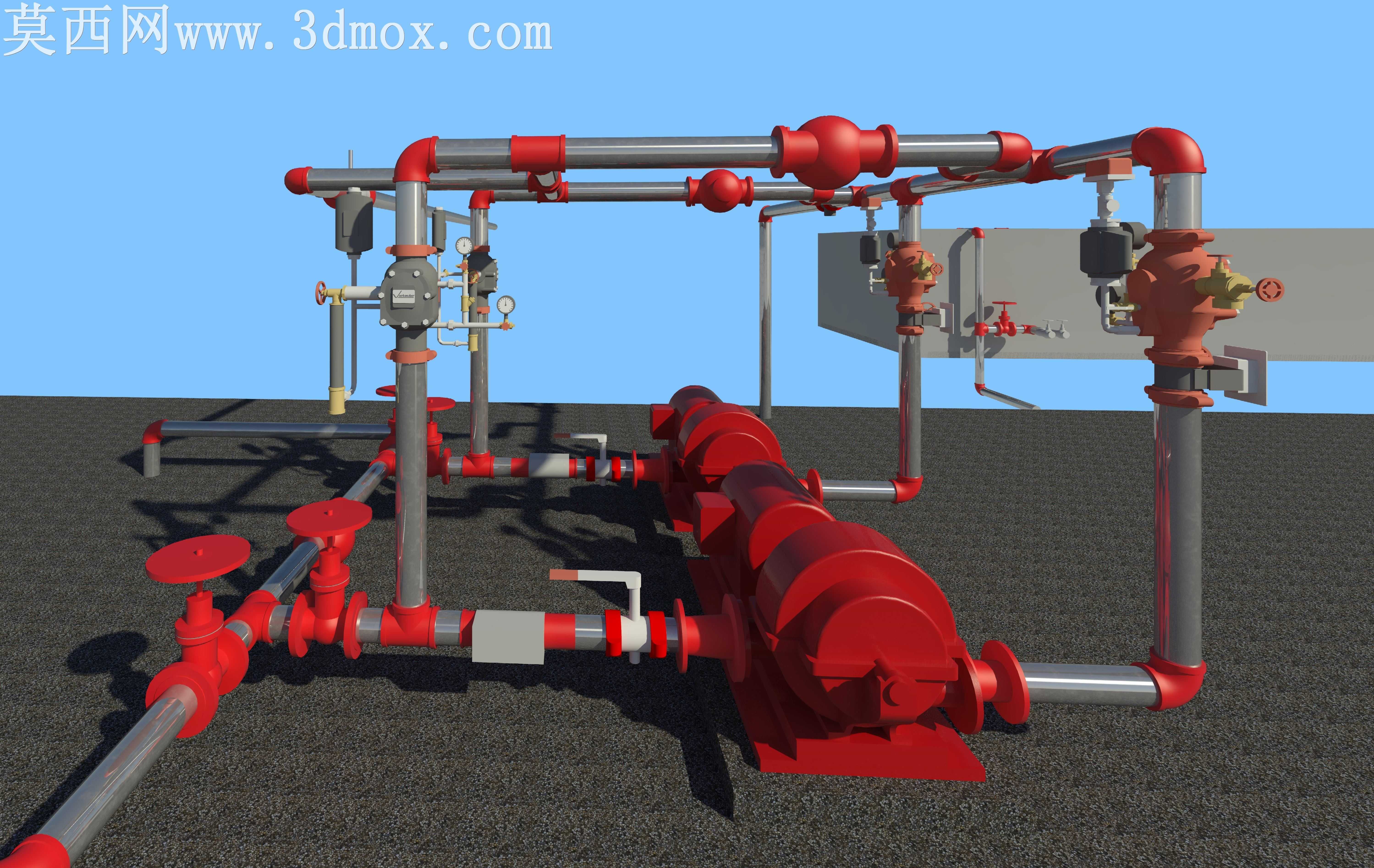

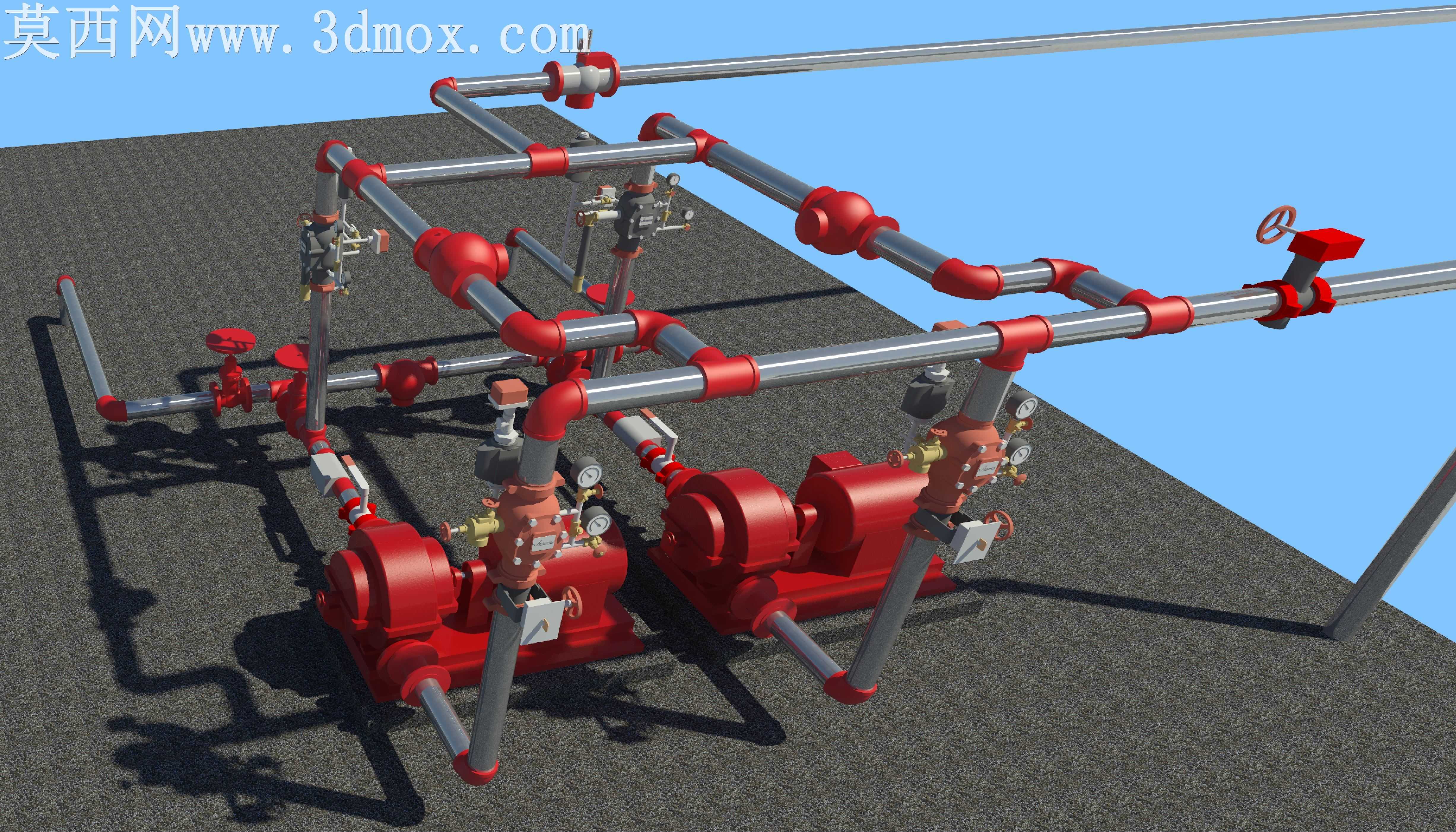

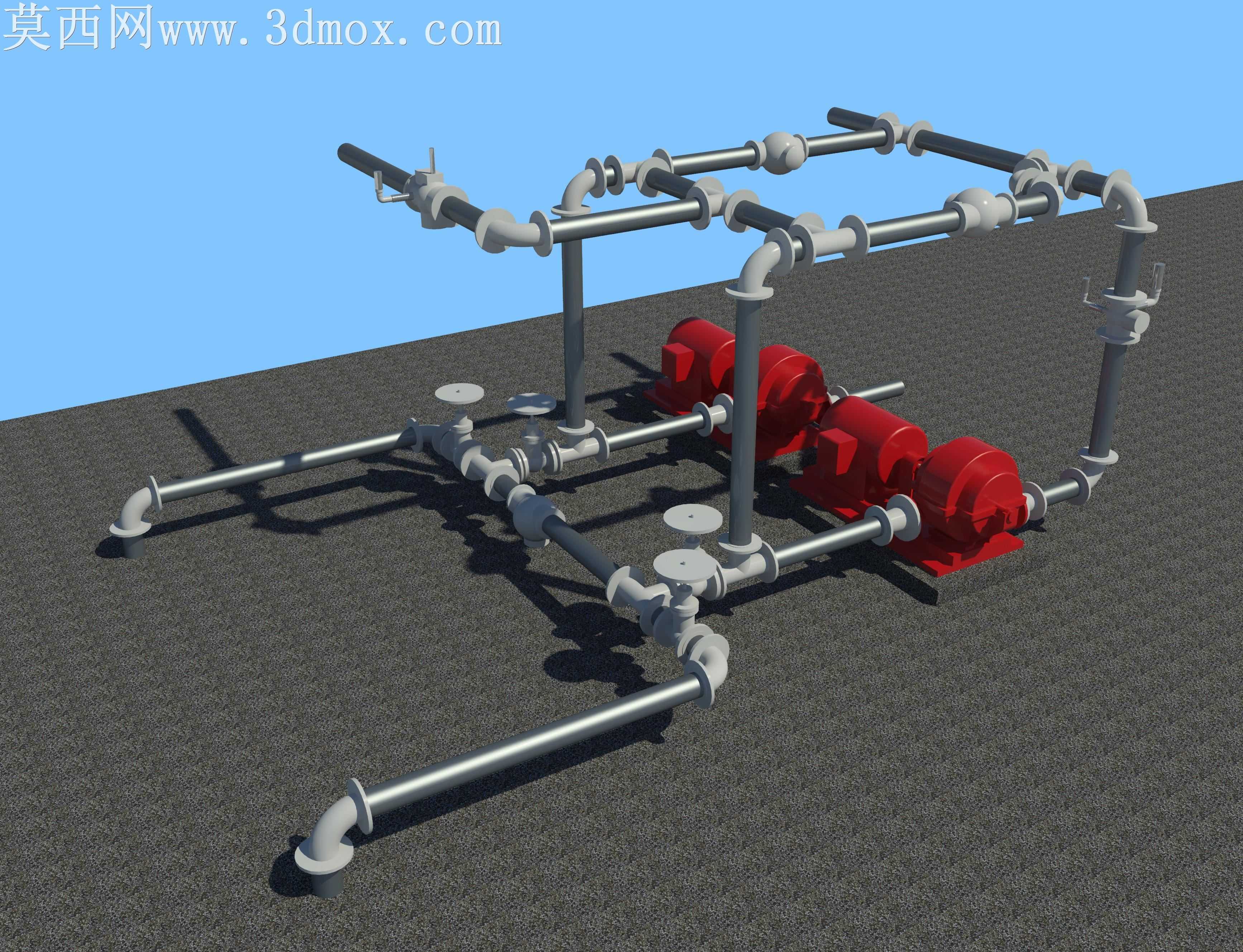

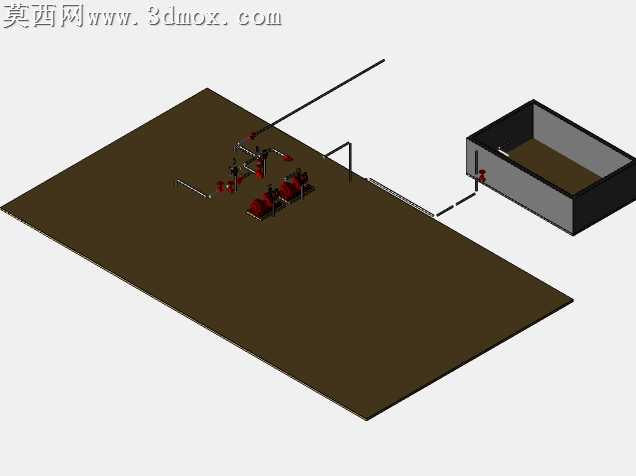

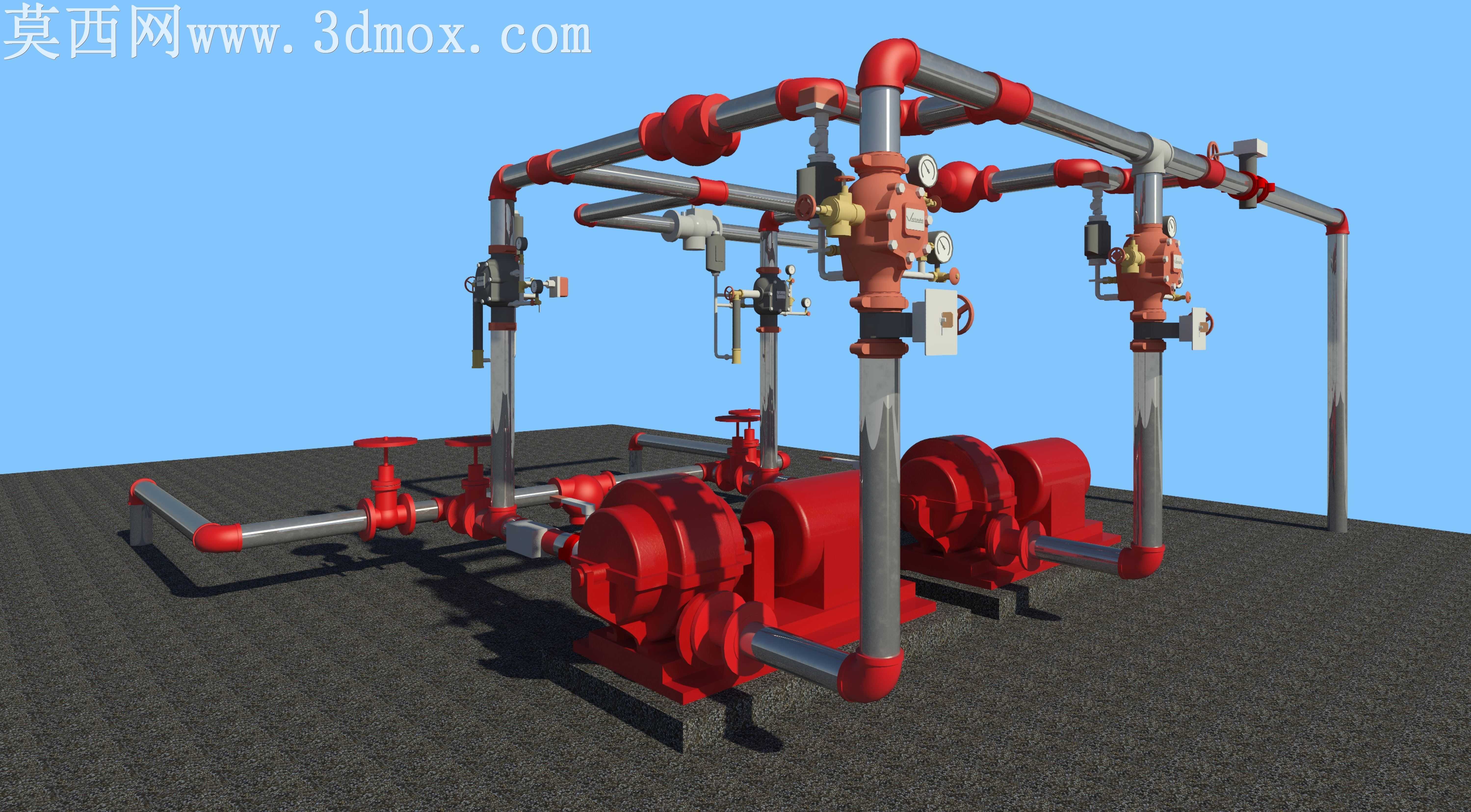

做这套消防泵组模型的时候，我是从装配逻辑视角切入的，毕竟消防系统最核心的要求就是管路连接可靠、阀件操作无干涉，不能光摆个泵的样子就完事。一开始搭骨架的时候没急着画零件，先把两台泵的安装基准面定死，留足了后期检修需要的操作空间，毕竟现实里泵房换密封件、拆叶轮都得有下扳手的地方，要是把管道贴泵壳太近，后期出图加工的时候工人根本没法操作。布管的时候特意把主管道的走向做了对称排布，两台泵的进水支路、出水支路都对应一致，这样后期不管是单泵运行还是双泵联动，水流阻力都能保持均衡，不会出现一边压损大一边压损小的问题。管道上的红色卡箍接头我没直接用标准件拖进来就完事，特意调整了每个卡箍的旋转角度，让紧固螺栓的位置都朝向操作侧，现实里拧螺栓不用探到管道底下费劲够。那些带手轮的闸阀、止回阀、压力表接头，我挨个核对了安装高度，手轮的位置都在成年人站立操作的舒适区间，压力表的表盘朝向都斜对着巡检通道，日常巡查的时候抬眼就能读压力值，不用歪着身子凑到管道缝里看。泵体本身的建模没做多余的曲面花哨处理，泵壳的散热筋、联轴器的护罩、底座的安装螺栓孔都按实际加工的尺寸留了余量，尤其是底座的地脚螺栓孔位，我特意核对了常见混凝土基础的预埋间距，不会出现模型看着好看实际装不上的问题。材质调试的时候，泵体和阀件用了饱和度稍高的消防红，没选太艳的亮红色，不然渲染出来塑料感太重，金属管道做了轻微的拉丝质感，卡箍和螺栓带一点做旧的金属哑光，地面用了粗糙的沥青纹理，打光的时候特意模拟了泵房顶部的顶灯照明，让管道下方的阴影自然落在泵座周围，不会出现光影飘着的假感。最开始布管的时候有个弯路，一开始想把连通管放在泵组上方，后来发现会挡住阀门手轮的操作空间，索性把横向连通管下移到泵体中上部的位置，既不影响阀件操作，还能让管路布局更紧凑，节省泵房的占地面积。还有那些小的排气阀、泄压阀，我都没省略，哪怕是很小的零件，也按实际安装位置接在管道的最高点，毕竟真实消防系统里这些小阀件是保证泵组正常启动的关键，缺了这些细节模型就成了空架子。整个模型搭完之后我做了好几次干涉检查，挨个转了每个手轮的活动范围，确认阀件全开全关的时候都不会碰到旁边的管道，泵体拆端盖的时候也不会被旁边的支管挡住，完全能直接用来做泵房布局的方案演示，或者给新入行的施工人员做装配培训用，比平面的施工图直观太多。
