单级悬臂式离心泵结构三维设计

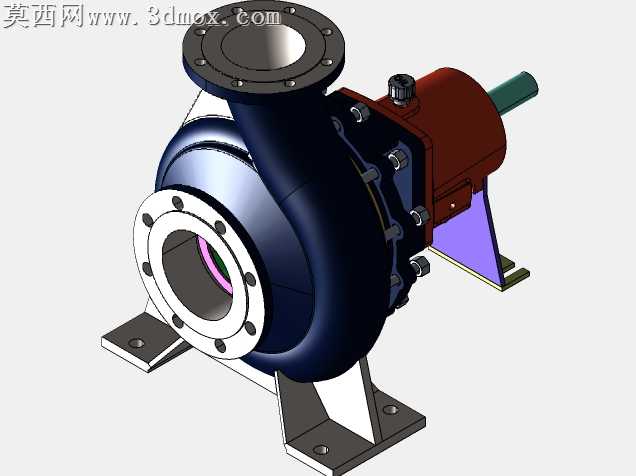

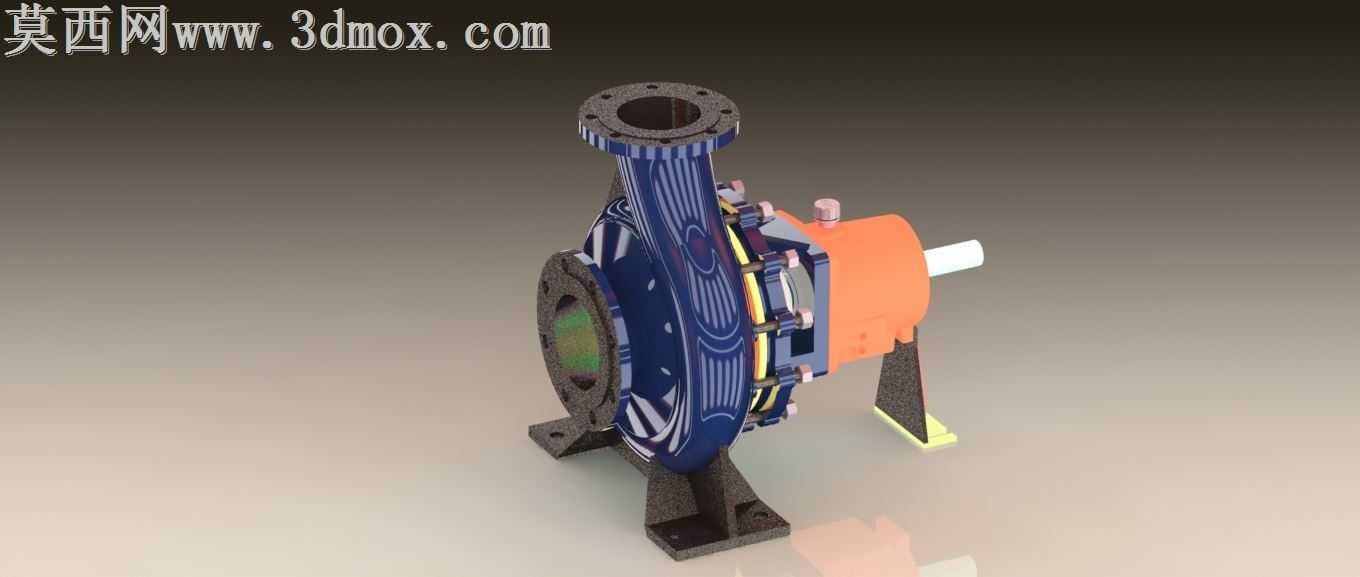

做这个离心泵模型的时候，我是从装配逻辑视角切入的，一开始就没想着只做个外观壳子，要把实际装配里的配合关系都还原出来，毕竟这类工业泵的设计核心从来不是好看，是装得起来、拆得明白，每个部件的定位都得符合实际生产的装配逻辑。最先搭的是泵脚底座，一开始画底座的时候我特意把安装孔的沉台深度做了调整，没按网上随便找的示意图来，实际这类卧式离心泵运行的时候会有振动，底座的安装面如果是纯平面，锁紧螺栓的时候很容易把泵壳支脚压变形，所以特意给每个安装孔做了0.2mm的沉头让位，让螺栓锁紧的力落在孔周的凸台上，不会拉扯支脚的薄壁结构。泵壳的蜗壳流道是花了最多心思的部分，一开始扫掠出来的曲面在隔舌位置总有褶皱，反复调了三次引导线，把隔舌处的曲率过渡从硬拐角改成了R8的圆弧过渡，既符合实际水力设计的减阻要求，也让曲面的G2连续更顺滑，渲染的时候不会出现光影断层。和泵壳对接的进出口法兰，我没直接调用标准件库的现成法兰，而是根据泵壳的壁厚调整了法兰颈的过渡锥度，要是法兰颈直接直连泵壳，壁厚突变的位置在铸造的时候很容易出现缩孔，所以做了15度的锥度过渡，让壁厚从泵壳的8mm均匀过渡到法兰的12mm，连法兰上的螺栓孔位置都特意和泵壳的加强筋错开，避免钻孔的时候打到内部的加强结构。后面的轴承箱部分，一开始我把轴伸端的密封腔做浅了，后来翻了实际悬臂泵的结构资料，把密封腔的深度加了12mm，留足了机械密封的安装空间，还在轴承箱和泵壳的连接位置做了定位止口，止口的配合公差按H7/h6来做，建模的时候特意留了0.03mm的配合间隙，还原实际装配里的定位精度，不会出现轴和叶轮不同心的问题。叶轮部分我没做太复杂的扭曲叶片，毕竟是展示装配结构的模型，做了闭式叶轮的简化结构，但是叶轮和轴的配合键槽、叶轮锁紧螺母的位置都精准留了位置，连叶轮口环和泵壳口环的配合间隙都做了0.5mm的空隙，还原实际运行时的防摩擦设计。支架部分的紫色护板，一开始我做成了实心板，后来想到实际生产里这个护板是薄钢板折弯的，就改成了1.5mm壁厚的钣金结构，还在折弯角做了R2的圆角，符合钣金加工的折弯工艺要求，不会出现直角折弯的开裂问题。调材质光影的时候，泵壳部分我用了深蓝色的金属烤漆材质，特意把粗糙度调到0.3，模拟工业泵实际喷涂后的哑光质感，没做亮面的镜面效果，毕竟工业设备不会做那么亮的表面；轴承箱部分用了红棕色的铸铁烤漆，底座和支架用了镀锌钢板的银灰色金属质感，轴部分用了抛光钢材的高反光材质，区分开不同部件的材质差异，渲染的时候打了侧上方的主光，把蜗壳的曲面弧度、法兰的螺栓凸台细节都打出来，不会出现一片黑的阴影区。整个模型做下来，每个部件的装配顺序都能顺着实际拆装流程走：先把轴承装到轴承箱里穿好轴，再装密封组件、叶轮，扣上泵壳锁紧连接螺栓，最后装底座和侧护板，没有出现干涉的部件，也没有多余的虚位，不管是用来做教学演示的拆装实训，还是做泵类产品的结构方案展示，都能直接用，比那种只有外观的空壳模型实用很多，连每个螺栓的长度都是根据连接的部件厚度算出来的，不会出现螺栓穿不透或者长出一大截的低级错误。
