电磁驱动隔膜式计量加药泵三维设计

做这个计量泵模型的时候最先敲定的是泵头和控制箱体的分件逻辑，没把整个外壳做成一体件，毕竟实际生产里泵头接触药剂要做耐腐处理，控制箱部分要装电路板和调节旋钮，拆成两个独立部件后续改材质、做装配模拟都方便。泵头和金属安装杆的配合位特意留了0.2mm的间隙，没做死贴合，实际装配的时候要套密封胶圈，留够余量才不会出现装的时候硬挤把胶圈切坏的问题。

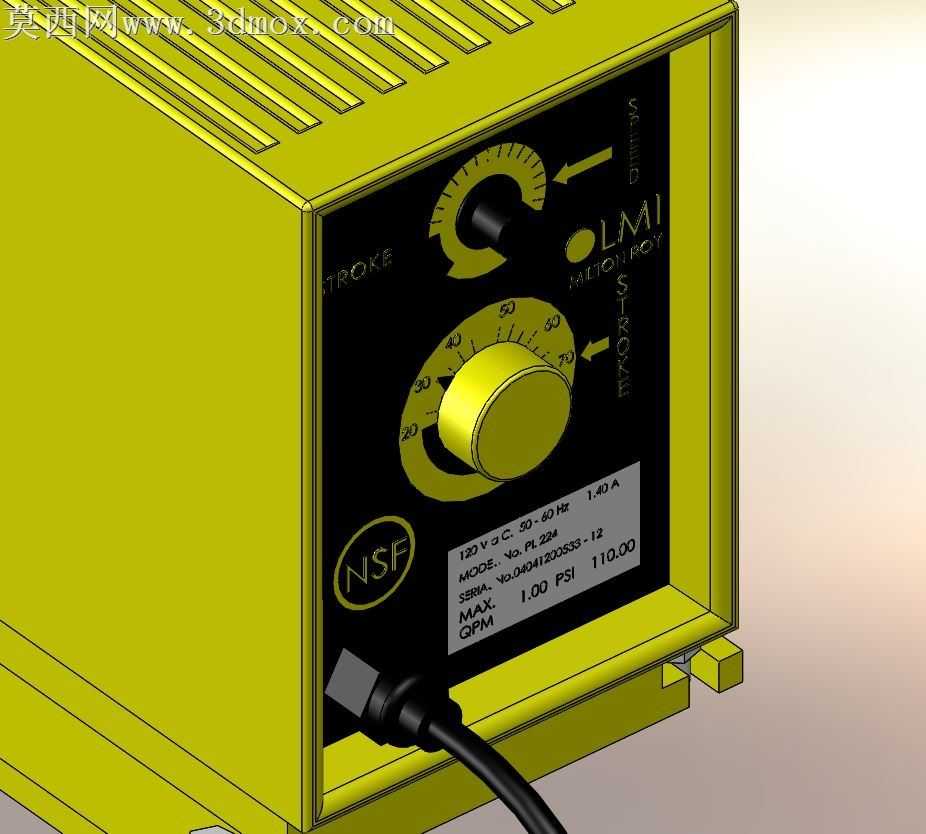

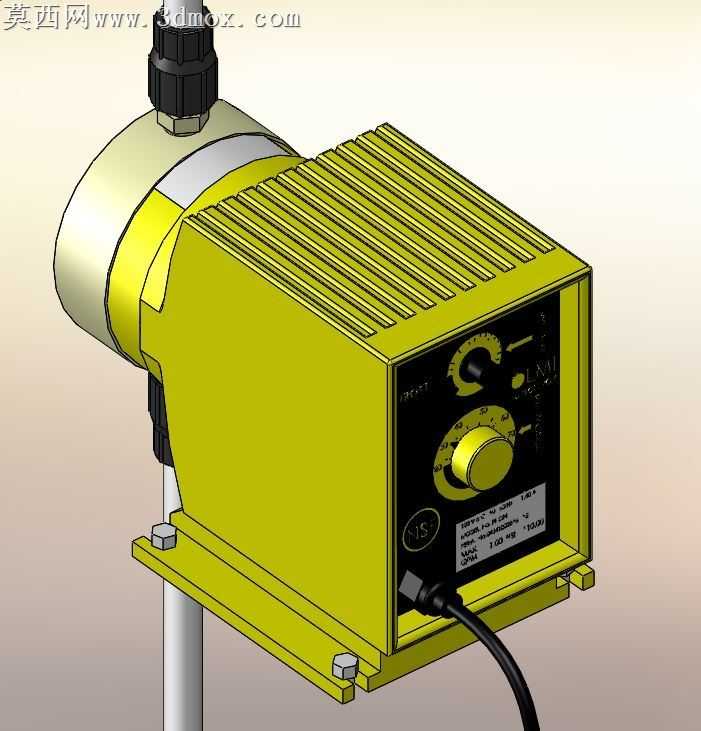

控制箱外壳的散热筋没随便拉个长方体阵列就完事，每根筋条的拔模斜度做了1.5度，筋根倒了R0.5的圆角，要是做直角的话注塑的时候容易应力集中裂件，筋条高度没超过壁厚的2.5倍，避免注塑的时候出现缩痕影响外观。前面板的两个调节旋钮，旋钮和面板的配合孔留了0.15mm的转动间隙，旋钮表面的滚花做了0.3mm的凹凸纹理，不是贴个纹理贴图糊弄，渲染的时候滚花的光影能跟着角度变，质感更真实。

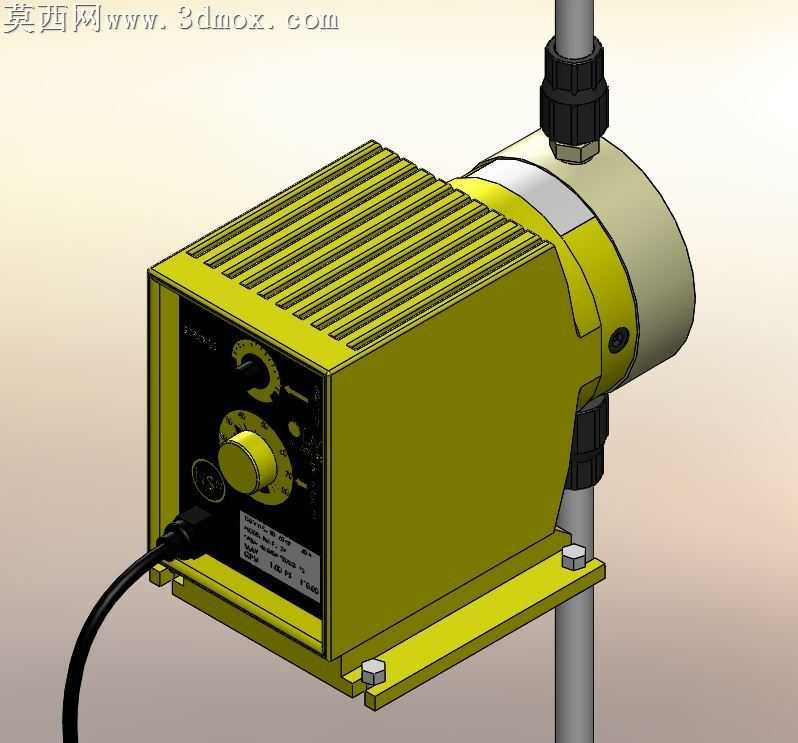

顶部的电缆防水接头单独做了分体结构，接头主体、压紧螺帽、密封胶圈都拆成了独立零件，螺帽和主体的螺纹做了简化的示意牙型，没做全牙细节，毕竟这个模型主要是做整体装配展示，全牙会拖慢文件运行速度，又不影响结构表达。底部的安装脚特意做了沉头孔位，沉头深度刚好盖住M6内六角螺丝的头部，装到安装杆上之后螺丝头不会凸出来刮到管线，安装脚和箱体连接的位置加了加强筋，不然设备长期运行震动的话安装脚容易断。

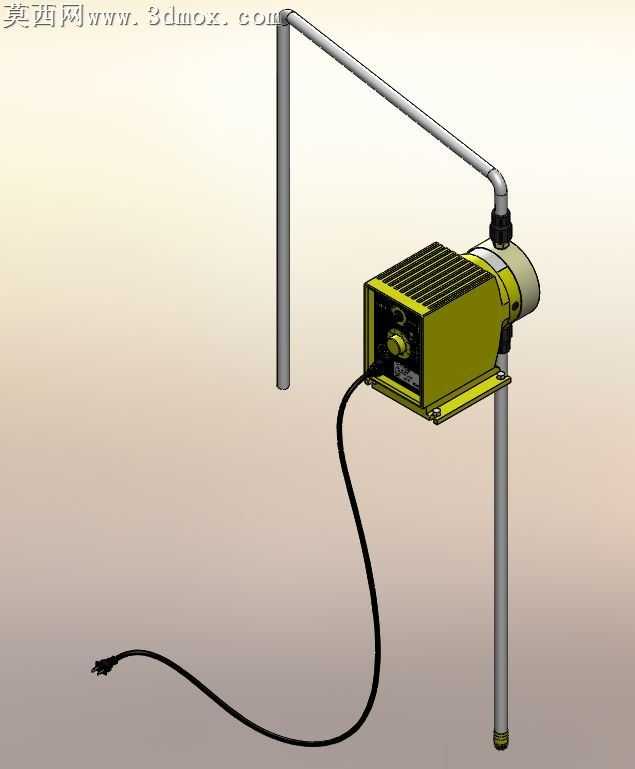

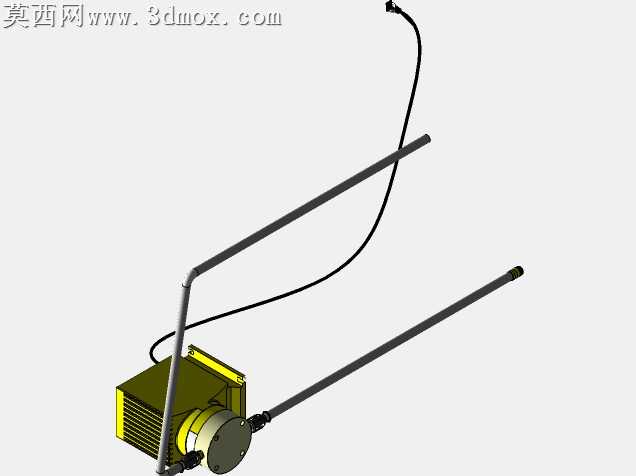

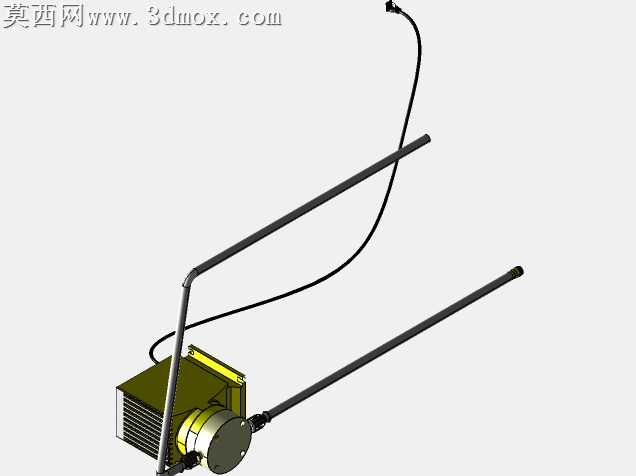

出线口的电源线做了自然的弯曲弧度，没拉成直愣愣的硬线，弯曲半径留了线径的5倍，符合实际布线的弯折要求，不会出现线皮折损的问题。渲染的时候泵头部分调了半透明的工程塑料质感，能隐约看到内部隔膜的位置，控制箱外壳用了哑光黄的工程塑料材质，旋钮用了亮面黑色塑料加金属包边，金属安装杆做了拉丝不锈钢的质感，不同材质的粗糙度、反射率分开调，没给所有金属件都套一样的材质。

调试装配的时候特意检查了旋钮转动和周边面板的干涉，一开始旋钮做大了0.3mm，转的时候会蹭到面板上的刻度标识，改了尺寸之后留够间隙，转动的时候不会卡滞。泵头和控制箱连接的位置做了定位止口，装配的时候不用反复对齐，卡上止口再拧螺丝就能保证同轴度，不会出现装歪了影响隔膜运动的问题。这个模型可以直接用来做水处理加药系统的布局演示，也能当教学案例讲小型电磁泵的结构组成，每个部件的尺寸比例都按实物1:1还原，拿去做方案展示的时候不用再调整比例，直接拖进装配体就能用。
