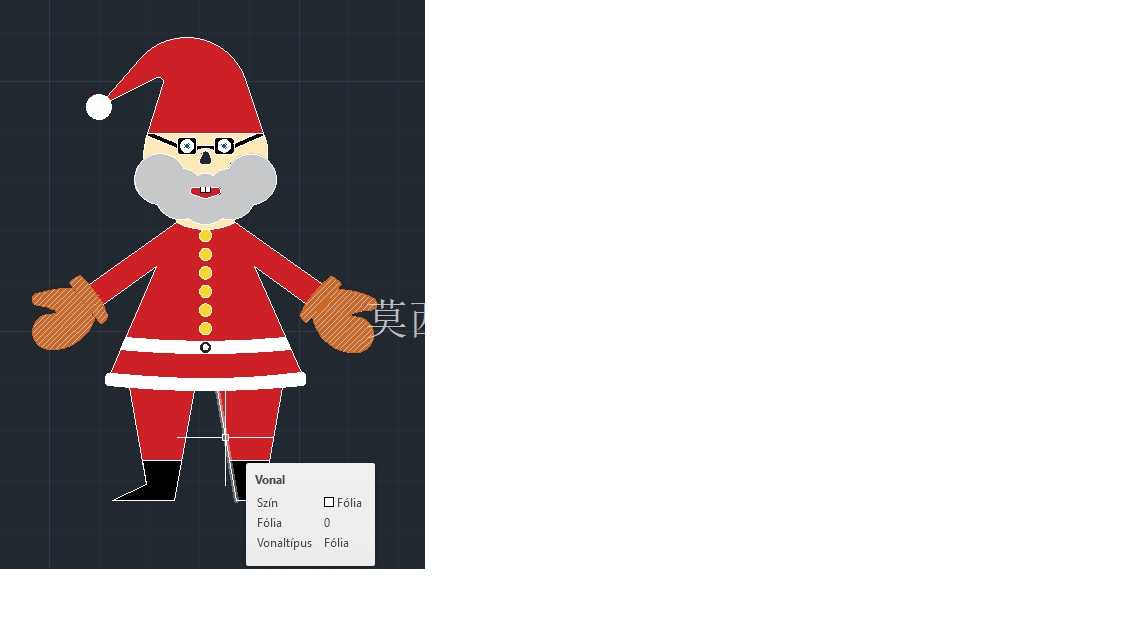

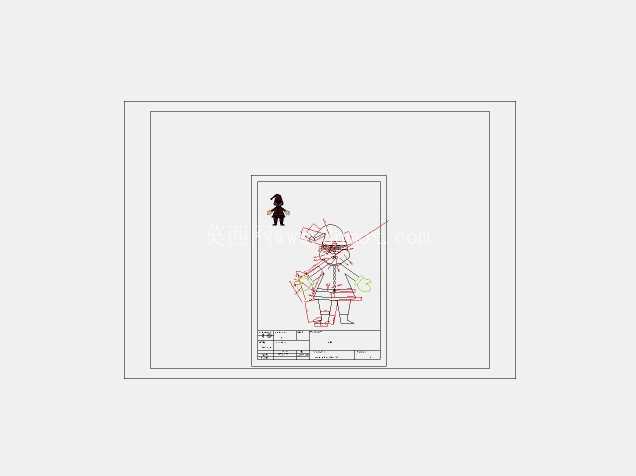

扁平化卡通圣诞老人铸造模造型设计

本次设计的扁平化卡通圣诞老人造型，主要面向文创周边、节日装饰类产品的低压铸造生产场景，可适配锌合金、低温铅锡合金等低熔点铸造材质的批量生产需求，也可作为硅胶翻模母模用于树脂、石膏类文创摆件的小批量制作。从实际生产适配角度出发，造型整体采用无尖锐棱角的大圆弧过渡设计，所有外凸结构的拔模斜度统一设置为1.5°，既能够保证铸造开模时顺利脱模，避免铸件表面出现拉伤、缺料等缺陷，也能减少后续抛光工序的工作量，降低人工打磨成本。

造型主体采用上下分段式结构设计，头部与躯干的分型面设置在颈部下方2mm位置，该位置处于圣诞衣领的遮挡区域，合模产生的飞边可在后续修整工序中直接去除，不会在产品外露面留下明显合模痕迹，有效提升成品外观质量。圣诞帽的顶端绒球采用独立嵌件结构设计，铸造时可预先将金属挂环嵌件放置在绒球对应型腔内，一体铸造成型后无需后续焊接挂孔，可直接作为钥匙扣、挂饰类产品使用，省去二次加工工序。

面部结构做了适配铸造工艺的简化处理，眼镜、胡须、嘴巴等细节均采用凸起0.3mm的浅浮雕结构，既保留了卡通形象的识别度，又避免了过深的凹槽导致铸造时出现憋气、浇不足的问题。躯干部分的圣诞服纽扣采用等距排列的半球形凸起，相邻纽扣中心间距为8mm，凸起高度1mm，该尺寸既符合卡通造型的视觉比例，也不会因为凸起过高导致铸造时出现冷隔缺陷。腰带位置的方形带扣采用下沉0.2mm的凹槽设计，后续可通过点漆、电镀等表面处理工艺实现颜色区分，提升产品的视觉层次感。

手部的手套结构与躯干保持一体化设计，手臂外张角度设置为15°，该角度既符合卡通形象的可爱姿态，也避免了手臂与躯干之间形成过小的夹角，防止型腔内出现砂粒残留、排气不畅的问题。靴子部分采用直筒式造型，底部设置1mm厚的平整安装面，可直接作为摆件的支撑面使用，无需额外加装底座，若客户有挂饰需求，也可在靴子底部预留的0.5mm深凹点位置加装挂绳，适配不同的产品使用场景。

从安装边界尺寸来看，造型整体最大外轮廓尺寸控制在65mm×30mm×10mm范围内，该尺寸可适配常规的小型压铸机模架安装要求，单模可布置4腔进行批量生产，有效提升生产效率。所有壁厚均匀控制在2mm，局部加厚位置不超过2.5mm，避免铸造时出现缩孔、缩松等内部缺陷，保证铸件的结构强度。造型背面采用整体平面设计，无需额外做纹理处理，既降低了模具加工的难度，也方便后续在背面印制logo、产品编号等标识内容。

在浇口位置的设计适配方面，将主浇口设置在靴子底部的平整位置，分流道沿腿部内侧延伸至躯干中心，该位置属于产品的非外观面，浇口残留可在后续打磨工序中完全去除，不会影响产品正面的外观效果。排气槽设置在圣诞帽顶端、手套指尖等金属液最后填充的位置，排气槽深度控制在0.08mm，既能保证型腔内的气体顺利排出，又不会出现金属液飞边溢出的问题。针对不同的铸造工艺需求，该造型也可通过调整拔模斜度、壁厚参数适配砂型铸造、石膏型铸造等不同工艺场景，满足不同批量、不同材质的生产需求。
