电路板防护用拼接式胶合板收纳箱体

这款拼接式胶合板箱体主要面向工业现场电路板周转、临时存储以及嵌入式设备内置安装场景设计，区别于常规注塑或金属焊接箱体，采用多块板材卡扣拼接的结构逻辑，无需额外紧固件即可完成组装，在小批量定制化电子设备防护场景下，能大幅降低箱体开模成本，缩短生产交付周期。从实际应用场景来看，这类箱体既可以用于生产车间内半成品电路板的工序间周转，避免电路板在转运过程中受到磕碰、静电或粉尘污染，也可以直接作为小型工控电路板、传感控制模块的外置安装壳体，适配自动化设备内部的控制单元安装需求，还能用于实验室场景下的测试电路板临时收纳，规整零散的实验硬件。

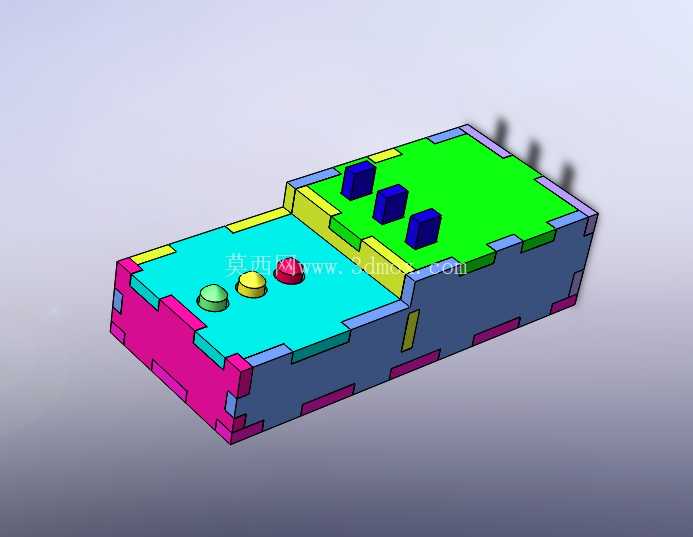

从功能特性上看，箱体采用分区域的结构设计，不同颜色的盖板区域对应不同的功能分区：青蓝色区域预留了三个不同规格的操作按钮安装位，分别对应不同的操作功能，无需后期额外开孔即可直接安装常用的控制按钮，绿色区域预留了三个方形的接口或指示灯安装位，可直接固定接线端子、状态指示灯或者通讯接口，箱体侧边的彩色卡扣结构同时承担拼接固定和防呆定位的作用，不同位置的卡扣尺寸、形状存在细微差异，组装时不会出现板块装反、错位的问题，即使是没有组装经验的操作人员，也能快速完成箱体的拼接装配，不需要额外的组装指导文件。箱体的拼接缝隙处做了阶梯式的搭接结构，拼接完成后缝隙呈弯折路径，能有效阻挡大部分粉尘从拼接缝隙进入箱体内部，满足一般工业场景下的防尘防护需求，不需要额外加装密封胶条就能达到基础的防护等级。

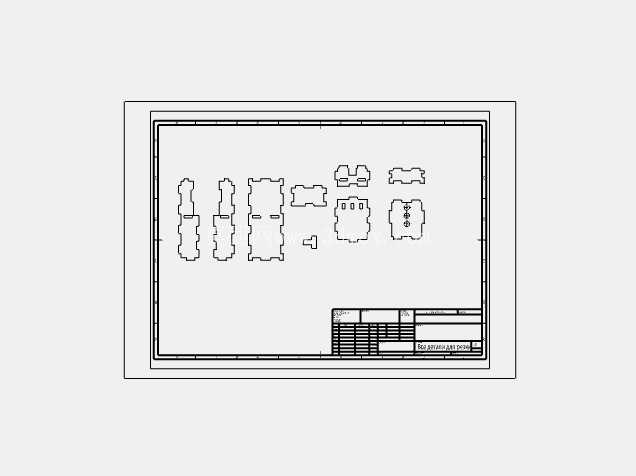

设计思路上，这款箱体没有采用常规的整体式外壳结构，而是将整个箱体拆分为底板、四块侧围板、两块功能盖板共七个独立的板块，所有板块之间全部通过一体化的卡扣结构连接，没有使用螺丝、合页等额外的五金配件，一方面降低了整体的物料成本，另一方面也方便后期的维护拆解，需要检修内部电路板时，只需要撬开对应位置的卡扣就能打开对应区域的盖板，不需要将整个箱体完全拆开，大幅提升后期维护的效率。在板块的壁厚设计上，根据不同位置的受力情况做了差异化处理：底板作为主要承重部件，壁厚设计比侧围板厚30%，能承受内部电路板以及安装配件的整体重量，不会出现长期承重变形的问题；侧围板主要承担拼接定位和侧面防护作用，壁厚相对较薄，在保证结构强度的前提下尽可能降低整体重量；功能盖板因为需要安装按钮、接口等配件，在安装位的位置做了局部加厚处理，避免安装配件时出现盖板开裂的问题，同时在安装位背面设计了定位筋，配件安装时不需要额外测量定位，直接卡入定位筋位置就能保证安装位置的精度，减少装配时的调整工作量。

从外形尺寸与安装边界来看，箱体整体采用长方体构型，长宽高比例控制在3:2:1左右，符合常规工控电路板的安装尺寸比例，内部安装空间的净尺寸预留了电路板安装的螺丝柱位置，四角的安装柱高度统一，能直接固定标准尺寸的印刷电路板，不需要额外加装安装支柱。箱体底部预留了四个沉头安装孔，可以直接通过螺丝将整个箱体固定在设备机架或者墙面安装位上，沉头孔的深度设计保证螺丝安装完成后不会突出底板表面，避免螺丝顶到内部的电路板造成短路。箱体的侧边没有突出的结构，所有卡扣结构都不超出侧围板的外轮廓，多个箱体并排安装时可以完全贴合，不会出现间隙，能充分利用安装空间，在密集安装的控制柜内部使用时，能有效节省柜内的安装空间。需要注意的是，这款箱体的拼接结构虽然具备基础的防尘能力，但并不具备防水性能，不能在户外淋雨或者有液体喷溅的场景下使用，同时因为采用胶合板作为基材，长期在高湿度环境下使用时需要做表面防潮处理，避免板材受潮膨胀影响拼接精度。
