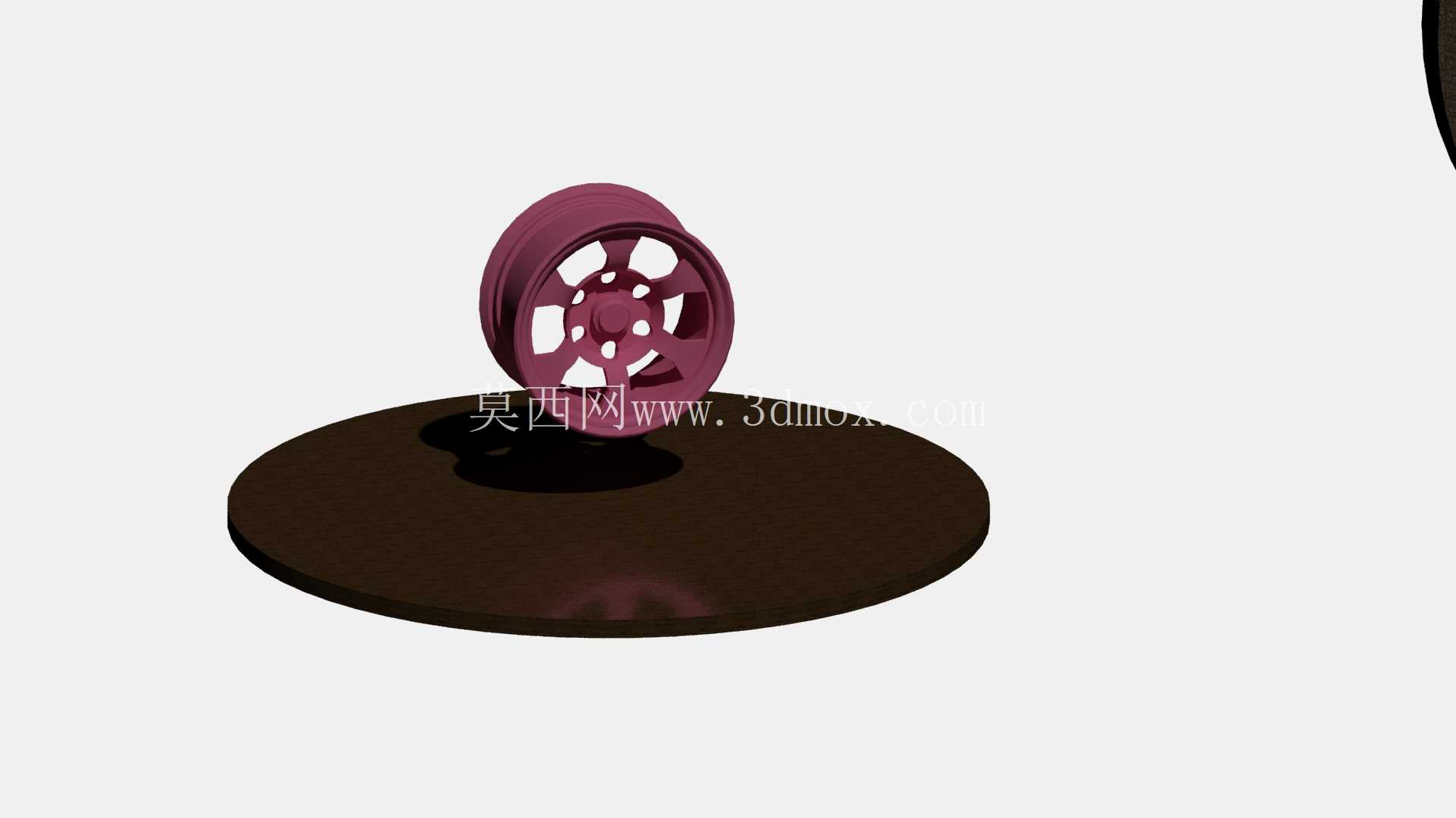

乘用车铝合金轮毂铸造结构三维设计

　　日常做底盘零部件建模时，轮毂这类件看似是外观覆盖属性，实则核心是承载与装配的强功能件，这次的轮毂结构完全围绕低压铸造的工艺逻辑搭建，没有为了外观做脱离量产可行性的曲面。先从安装边界说起，中心定位孔的公差带严格按照乘用车轴头配合的H7级要求设定，孔周的螺栓孔分布圆直径适配主流A级家用车的五孔安装规格，每个螺栓孔的沉台深度做了1.5mm的限位设计，避免装车时螺栓垫片与轮辐背面产生干涉，中心孔端面的平面度控制在0.05mm以内，保证和轴头法兰面贴合时不会出现偏摆，高速行驶时的动平衡初始值更容易控制在合格区间。

　　轮辐的设计没有做等厚结构，靠近轮心的辐条根部厚度比辐条末端厚3mm，这是考虑到铸造时铝液的充型顺序，根部厚大部位可以作为补缩通道，避免辐条与轮辋衔接位置出现缩松缺陷，同时辐条背面做了渐变的减重凹槽，在不降低辐条抗弯截面模量的前提下，单轮重量能降低0.8kg左右，对簧下质量的优化有实际帮助。轮辋部分的胎圈座角度严格遵循国标要求的5度斜角，轮缘的高度和圆角半径匹配常规15寸子午线轮胎的装配尺寸，气门嘴孔的位置设在两辐条之间的轮辋凹槽处，既避开了辐条的高应力区，也方便后续轮胎装配时的充气操作，轮辋内部的安全凸峰高度做了1.2mm的凸起，防止轮胎亏气时胎圈从轮辋上滑脱，提升行驶安全性。

　　从应用场景来看，这类轮毂适配普通家用乘用车的日常通勤工况，结构强度满足垂直冲击、弯曲疲劳、径向疲劳三项国标测试要求，建模时特意在辐条与轮辋的衔接位置做了R3的圆角过渡，避免应力集中导致的疲劳开裂，铸造分型面设在轮辋的中心对称位置，模具开模时不会出现倒扣结构，侧抽芯的位置只预留了气门嘴孔一处，能简化模具结构，降低量产时的模具成本。做结构校核的时候，特意把轮心安装面设为固定约束，在轮辋胎圈座位置施加1.2倍额定载荷的径向力，辐条最大应力出现在根部位置，数值远低于铝合金材料的屈服强度，安全系数能达到2.7以上，满足日常行驶的强度冗余要求。

　　另外轮辐表面的造型做了轻微的内凹曲面，一方面是优化刹车系统的散热气流，车辆行驶时气流顺着辐条曲面流向刹车卡钳位置，能带走刹车盘产生的热量，避免长距离制动时的热衰减，另一方面曲面的拔模斜度控制在1.5度，铸造后脱模不会出现粘模问题，后续机加工的余量只预留了中心孔、螺栓孔、安装端面三个位置，其余面都是铸造毛坯面，减少机加工工序的时长。轮辋的宽度设计为6J，适配185到205宽度的轮胎，偏距值设定为40mm，装车后车轮不会超出翼子板边界，同时转向时不会与减震器、下摆臂产生运动干涉，打满方向时的轮胎与轮拱内侧的最小间隙能保持在12mm以上，适配多数麦弗逊前悬的紧凑级车型。建模过程中所有的壁厚都做了均匀性检查，最薄位置不小于4mm，最厚位置不超过8mm，避免铸造时因为壁厚差过大产生冷隔、浇不足的缺陷，浇口位置设在轮心的中心位置，铝液从中心向四周轮辋位置充型，充型过程平稳，不会出现卷气问题，能减少铸件内部的气孔缺陷，提升成品率。
