直列四缸发动机曲柄活塞连杆组结构

项目分类:发动机 发布时间:2026-07-14 ID:1195056

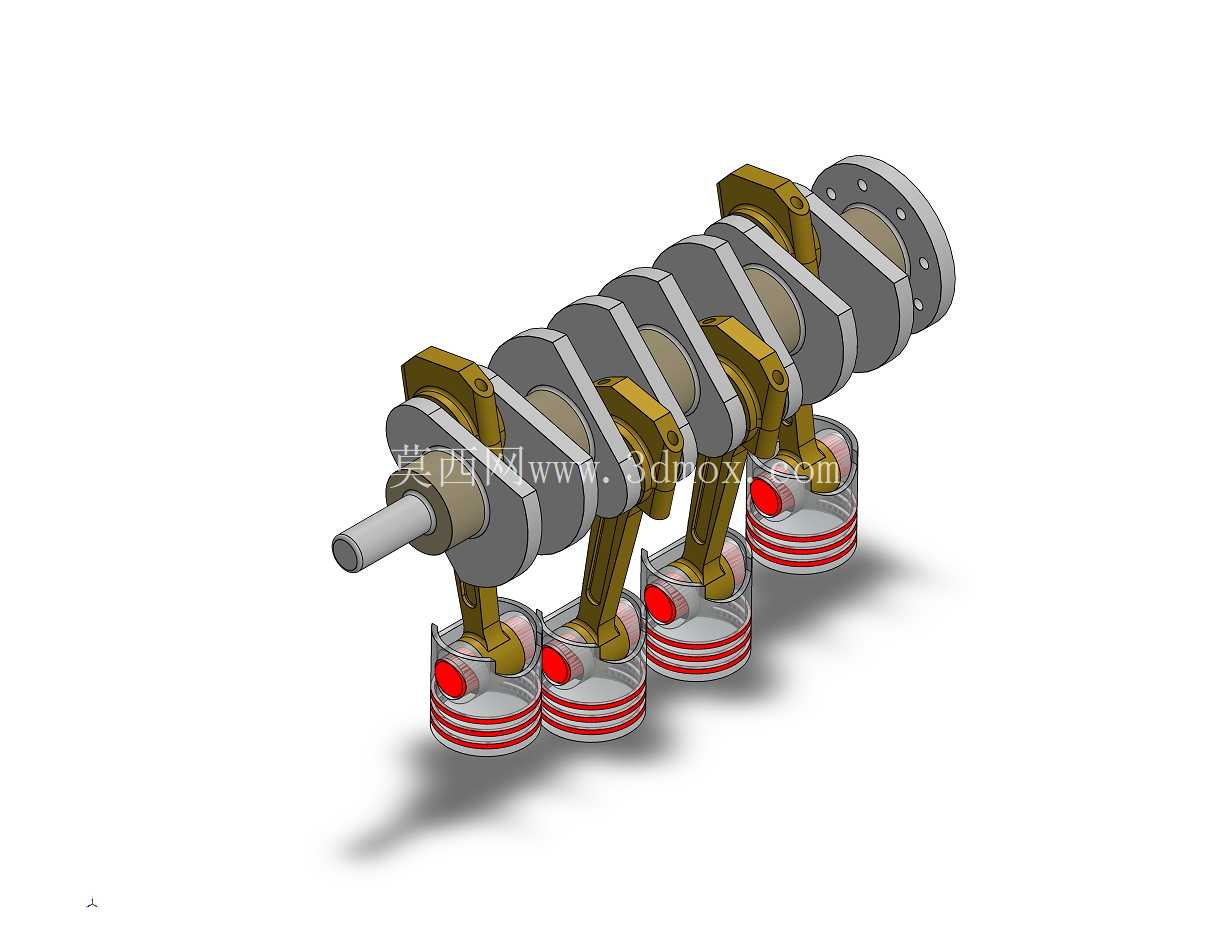

  • 直列四缸发动机曲柄活塞连杆组结构

这套曲柄活塞连杆组件是往复式内燃机的核心运动转换单元,在乘用车、轻型商用车搭载的直列四缸动力总成中应用极为广泛,整套机构承担着将燃烧室内燃气爆发产生的直线往复作用力,转化为曲轴旋转扭矩输出的核心功能,是发动机实现动力输出的关键运动载体。从实际装机场景来看,这套组件的运行精度直接决定了发动机的运转平顺性、动力输出效率与整机NVH表现,任何一处配合间隙的设计偏差,都可能导致运转过程中出现敲缸、异响、动力损耗过大甚至部件疲劳断裂的故障。

设计过程中首先要匹配整机的排量与压缩比参数,确定活塞的行程长度,也就是曲柄销回转中心与曲轴主轴颈中心的偏心距,这个参数直接关联单缸的工作容积,同时要兼顾活塞运行到上止点时的燃烧室余隙高度,避免活塞顶碰撞气门或者气缸盖。曲轴部分采用整体式锻造结构设计,四道主轴颈对应四个曲拐的支撑位置,相邻曲拐按照180度相位角布置,保证四缸做功顺序交替进行时,曲轴的旋转惯性力能够得到部分平衡,减少整机运转时的一阶、二阶振动传递。每个曲拐位置都设计有对应的平衡重块,平衡重的外形与重量经过反复核算,用来抵消曲柄销与连杆大头端旋转运动产生的离心力,以及活塞组件往复运动产生的惯性力,降低主轴颈的承载负荷。

连杆部分采用工字形截面结构,这种截面形式能够在保证结构强度、刚度满足爆发压力承载要求的前提下,尽可能降低连杆自身的重量,减少往复运动的惯性载荷。连杆大头采用剖分式设计,通过连杆螺栓与连杆盖紧固在曲柄销位置,轴瓦安装在大头内孔与曲柄销的配合面之间,表面的油槽结构能够引导曲轴油道输送来的压力机油,在配合面之间形成稳定的油膜,减少运转过程中的摩擦磨损。连杆小头通过活塞销与活塞连接,小头孔内压入铜质衬套,同样通过机油润滑来降低活塞销转动时的摩擦阻力。

活塞部分采用铝合金材质设计,头部布置有三道环槽,上方两道为气环,用来密封燃烧室与曲轴箱之间的间隙,防止燃气下窜,第三道为油环,用来刮除气缸壁上多余的机油,避免机油进入燃烧室参与燃烧。活塞裙部设计有椭圆形的型面,在热态工况下能够均匀贴合气缸壁,避免冷态间隙过大产生敲缸,热态膨胀后出现拉缸故障。每个活塞的内腔都设计有对应的加强筋结构,在承受燃气最高爆发压力的瞬间,能够保证活塞顶部不会出现过大的形变,保证与气缸壁的配合间隙稳定。

安装边界方面,整套组件装配时,曲轴两端的主轴颈需要匹配缸体上的主轴承座孔,轴向定位设置在中间主轴颈位置,控制曲轴的轴向窜动量在合理范围内。活塞装入气缸时需要注意活塞顶部的朝前标记,保证连杆的喷油冷却孔位置能够对准活塞内腔的冷却油道,确保机油能够喷射到活塞顶部内侧,带走燃气燃烧传递的热量,避免活塞过热出现材料强度下降的问题。连杆螺栓的拧紧需要按照规定的扭矩与转角顺序分多次紧固,避免连杆盖受力不均导致轴瓦间隙异常。整套机构的运动轨迹需要在三维建模过程中完成运动干涉检查,确认活塞运行到上止点、下止点位置时,所有运动部件与缸体、曲轴箱之间都留有足够的安全间隙,连杆摆动到最大角度时不会与缸筒内壁、曲轴平衡重发生碰撞,为后续的零部件加工、整机装配提供准确的结构参考。
