自行车座管快拆锁紧夹结构三维设计

做这个快拆夹的建模时，最先敲定的是环形夹箍的基础形态，毕竟它要套在标准尺寸的自行车座管上，内圈的圆柱面公差得卡得刚好，既不能太松导致锁紧后打滑，也不能太紧在座管插拔时刮掉漆层。一开始想把夹箍做整圈封闭结构，后来转念一想，整圈结构根本没法实现抱紧收缩，特意在夹箍一侧留了开口缝隙，缝隙宽度反复调了三次，太窄的话扳动扳手时收缩量不够锁不紧，太宽又会让夹箍受力时形变过度容易断裂，最后定的宽度刚好能在扳手压到锁紧位时，让夹箍内圈完全贴紧座管外壁。

快拆扳手的曲面处理花了不少功夫，握位的弧度完全贴合手指自然弯曲的形态，没有做生硬的直角棱边，毕竟用户扳动的时候是直接用手发力，棱边太锐会硌得手疼。扳手和夹箍连接的转轴位置，特意做了偏心凸轮结构，这个位置的曲面过渡是难点，凸轮的升程量算得很细，升程太小压下去没有足够的锁紧力，升程太大扳动的时候阻力太大会卡手，反复调整凸轮轮廓线的曲率，让扳手从打开到压合的过程中，锁紧力是线性上升的，到最终锁紧位时刚好达到足够的抱紧力，又不会因为力太大把薄壁夹箍掰变形。

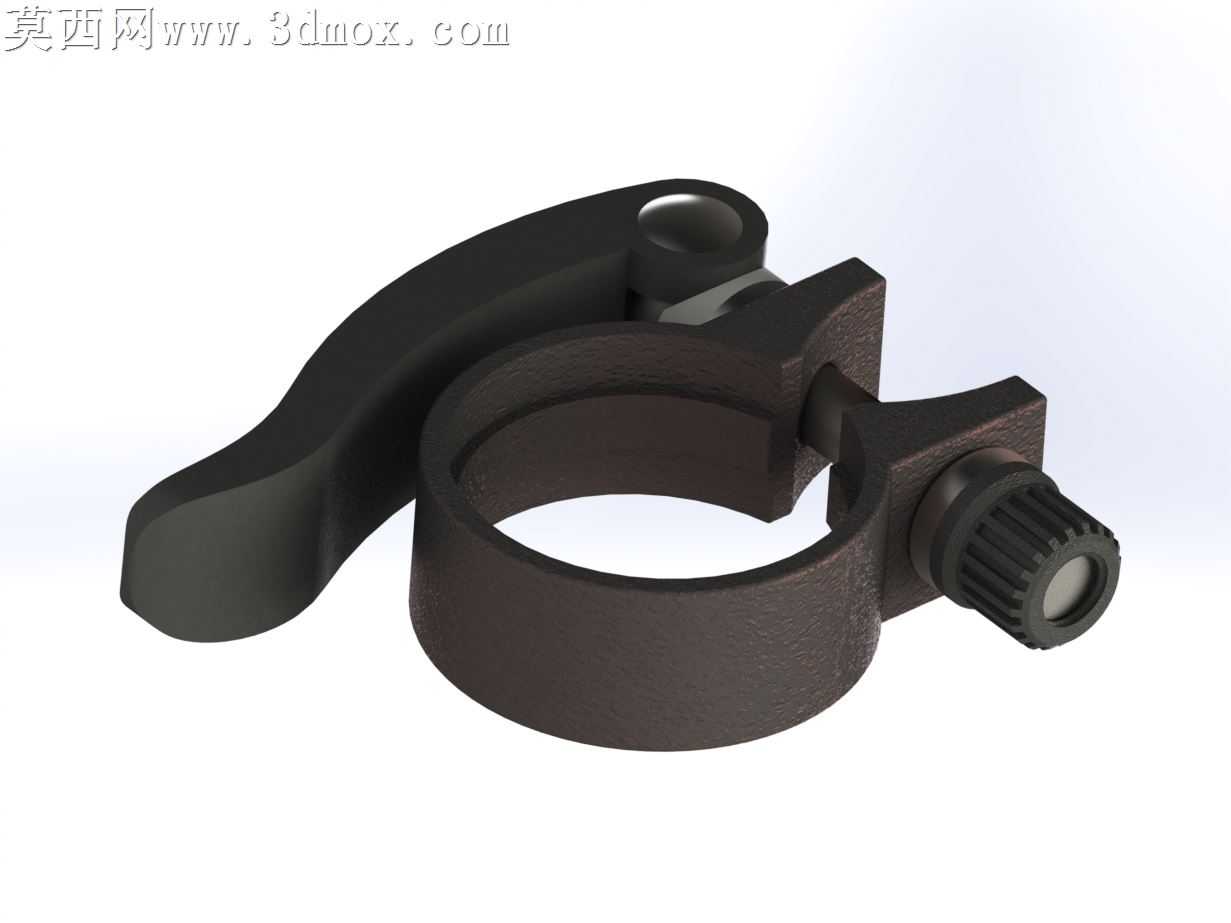

另一端的调节旋钮做了滚花防滑纹理，每一条滚花的凹槽深度和间距都做了等距阵列，既保证用手拧的时候有足够摩擦力不会打滑，又不会因为凹槽太深积灰难清理。旋钮和螺杆的配合做了间隙预留，装配的时候螺杆能顺畅穿过夹箍上的铰接孔，不会出现卡滞的情况。夹箍上的两个铰接凸台，特意做了加厚处理，因为这两个位置是受力集中点，扳手扳动时的所有拉力都作用在凸台上，加厚之后能避免长期使用出现开裂的问题。

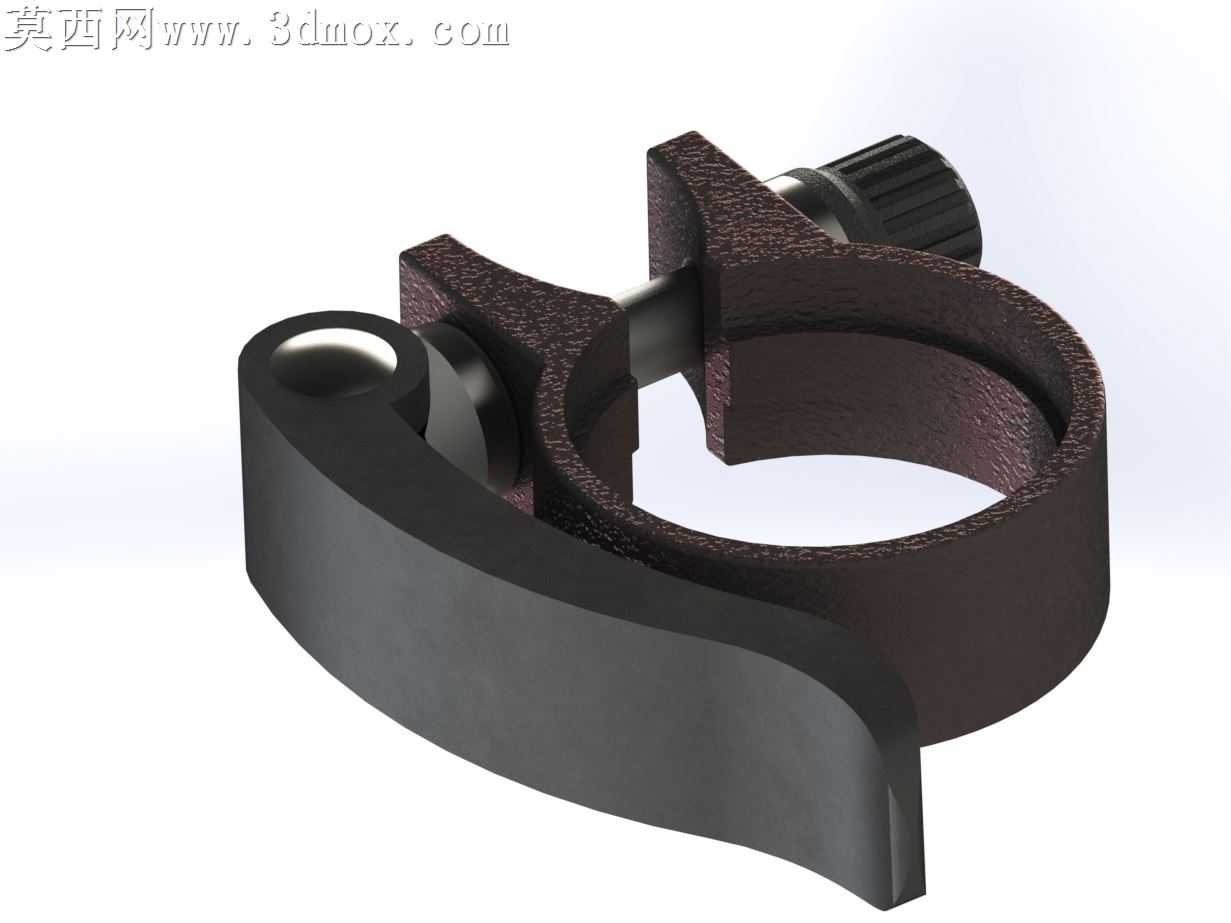

材质调试的时候，夹箍主体选了磨砂哑光的金属质感，表面做了细微的颗粒纹理模拟锻造金属的质感，没有做亮面电镀效果，毕竟这种零件日常使用会经常磕碰，亮面刮花之后会特别明显，磨砂质感就算有小划痕也不显眼。扳手部分的材质和夹箍保持一致，调节旋钮的滚花位置做了稍深一点的色泽，区分不同部件的同时也能让滚花的立体感更强。渲染的时候特意打了侧光，把夹箍表面的磨砂质感和扳手的曲面弧度都凸显出来，阴影部分做了柔化处理，不会出现死黑的区域，能看清各个位置的结构细节。

整个模型的装配逻辑完全还原实物的装配顺序，先把偏心转轴装到夹箍一侧的凸台孔里，再把扳手固定在转轴上，另一侧穿入调节螺杆，最后拧上带滚花的旋钮，所有配合面都做了对应的公差设置，不会出现零件干涉穿不进去的情况，也不会因为间隙太大显得松垮。
