折叠式电动代步踏板车结构设计

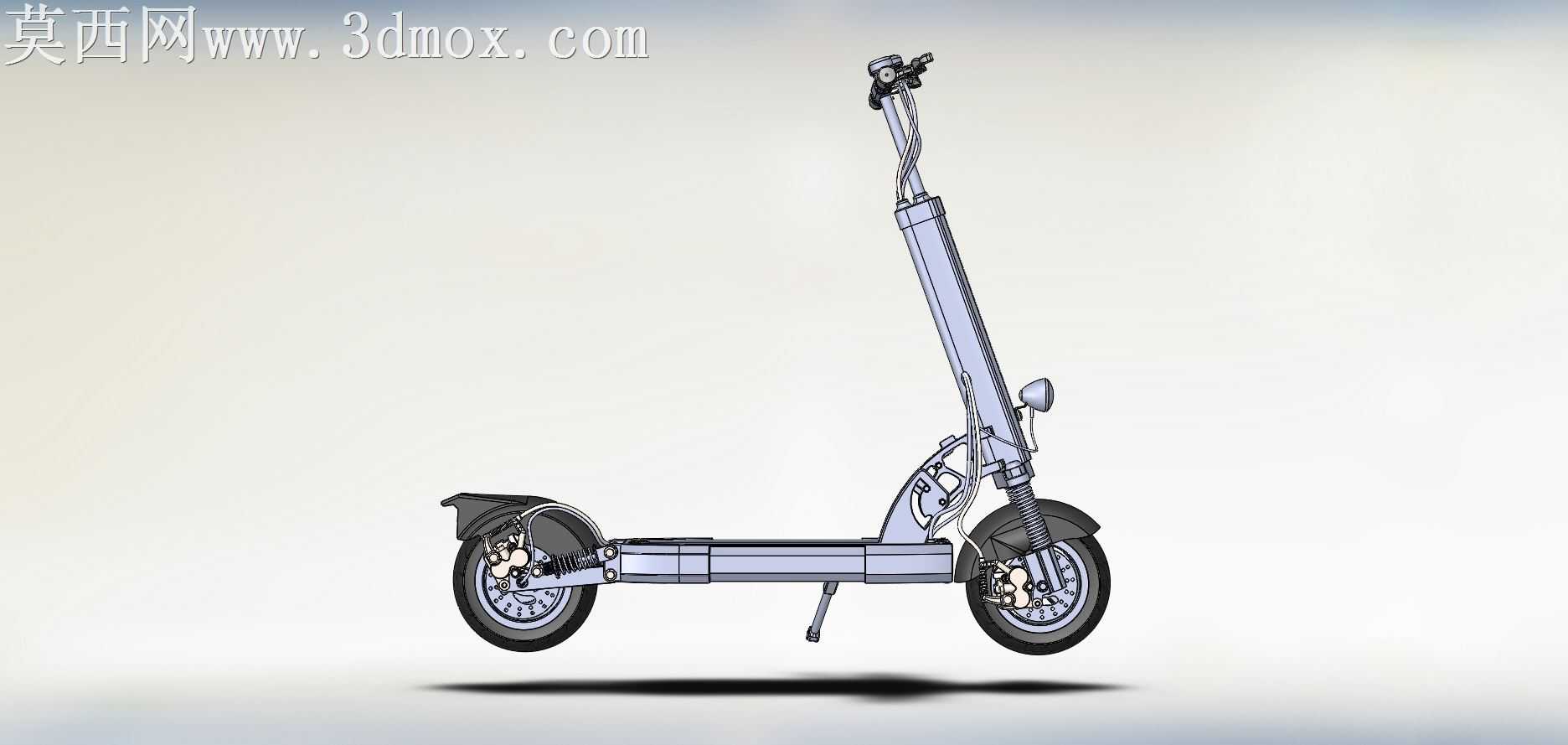

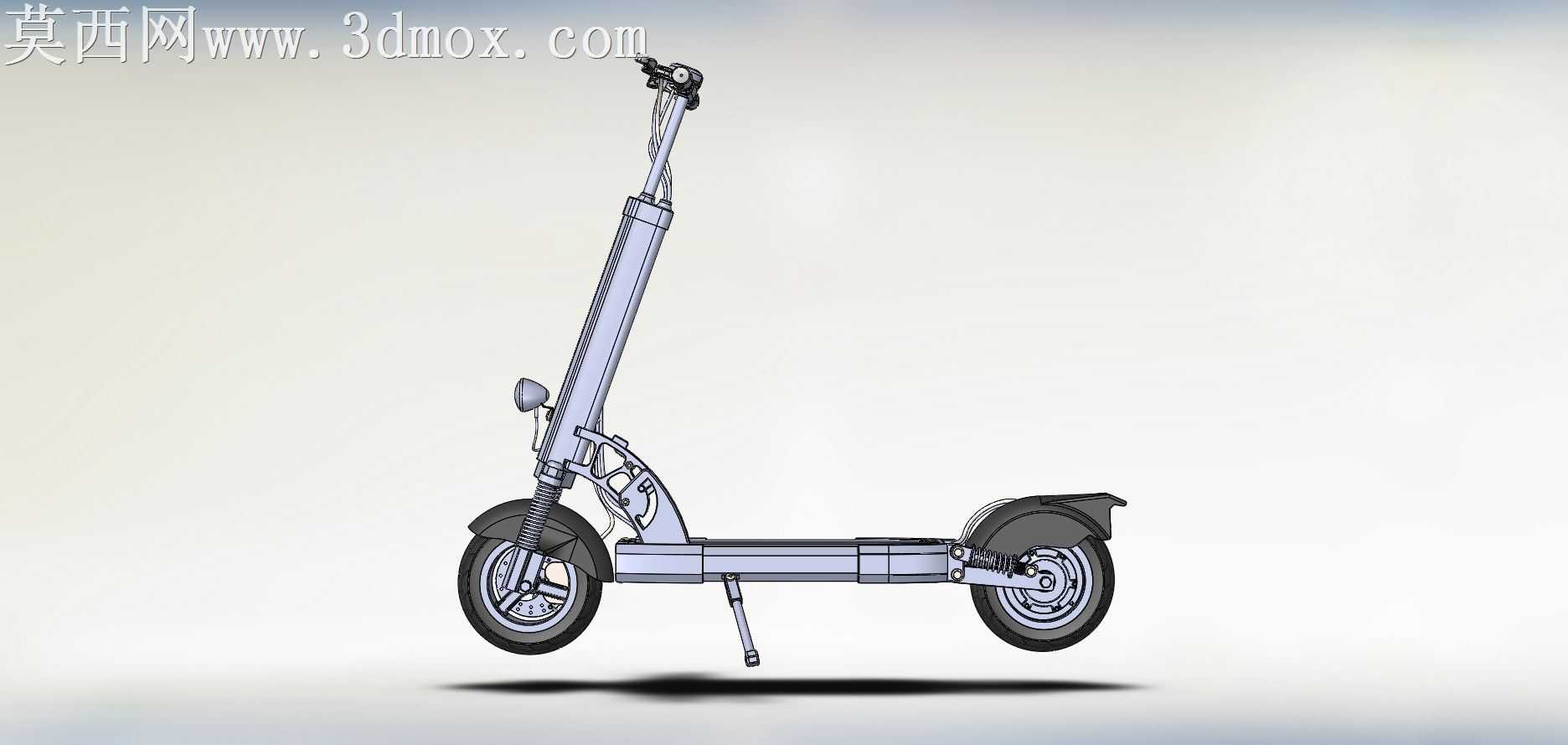

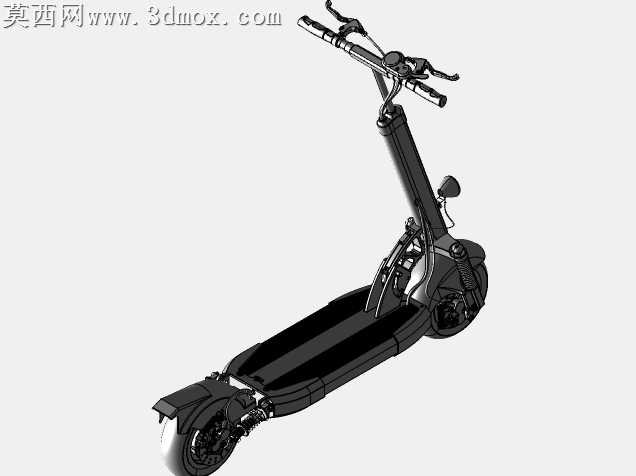

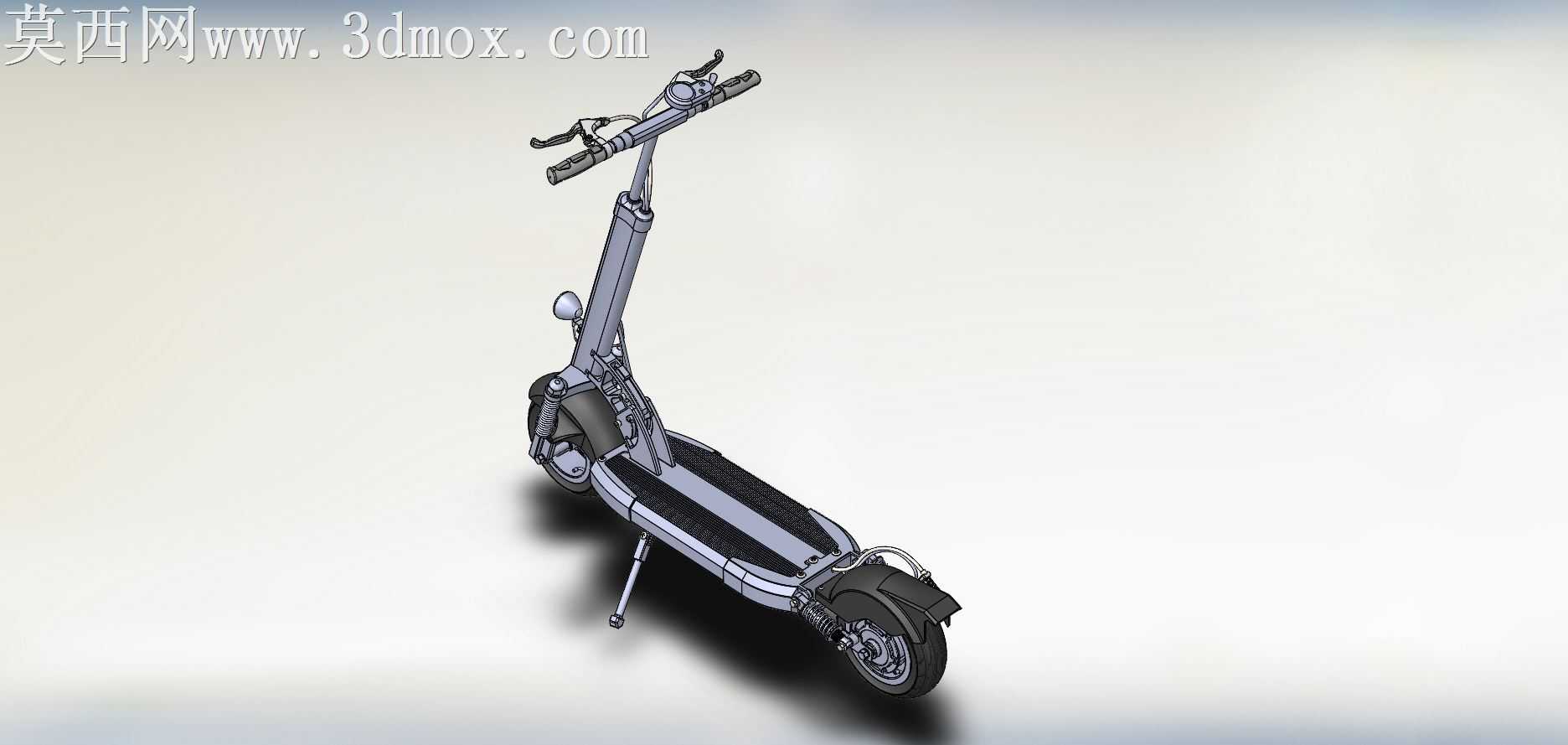

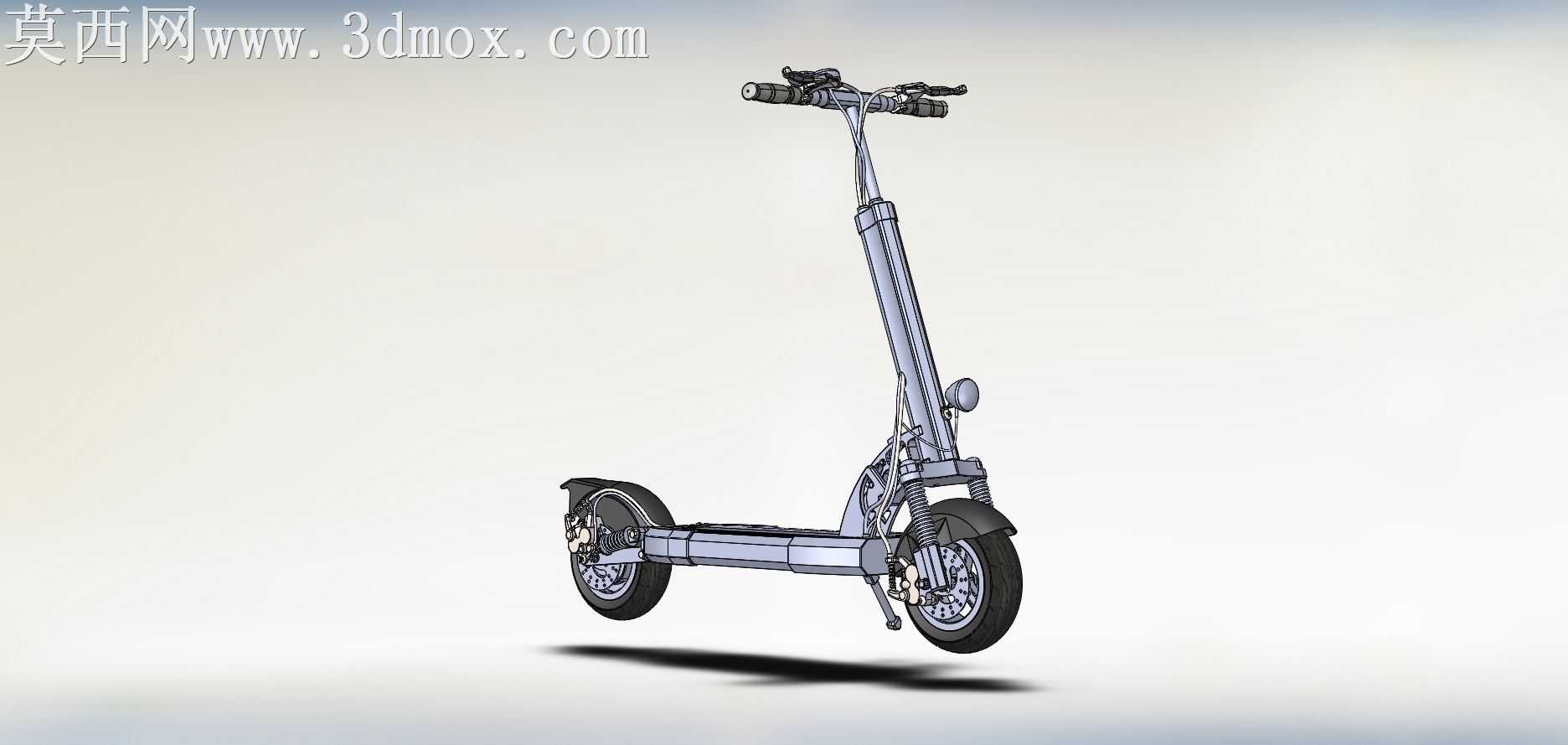

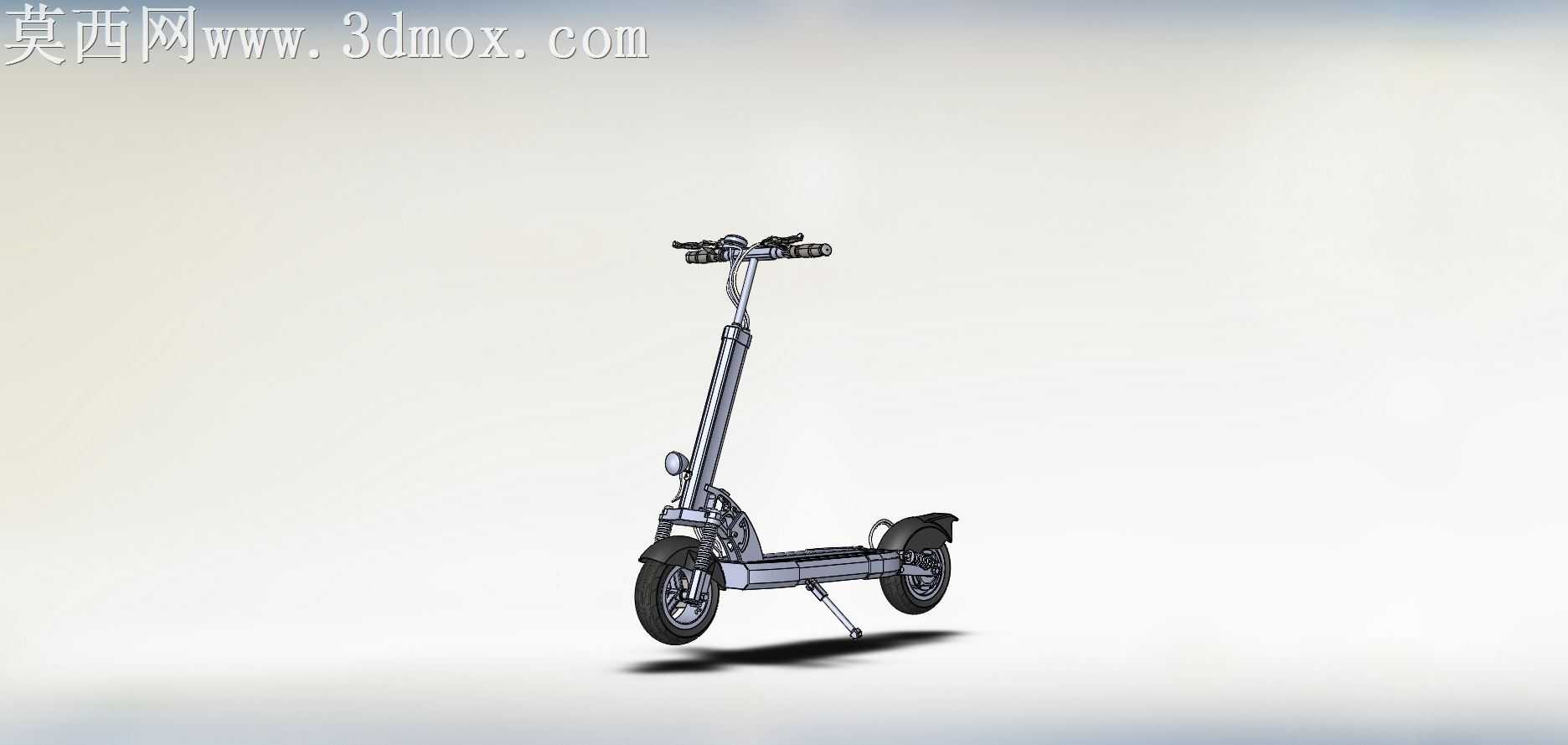

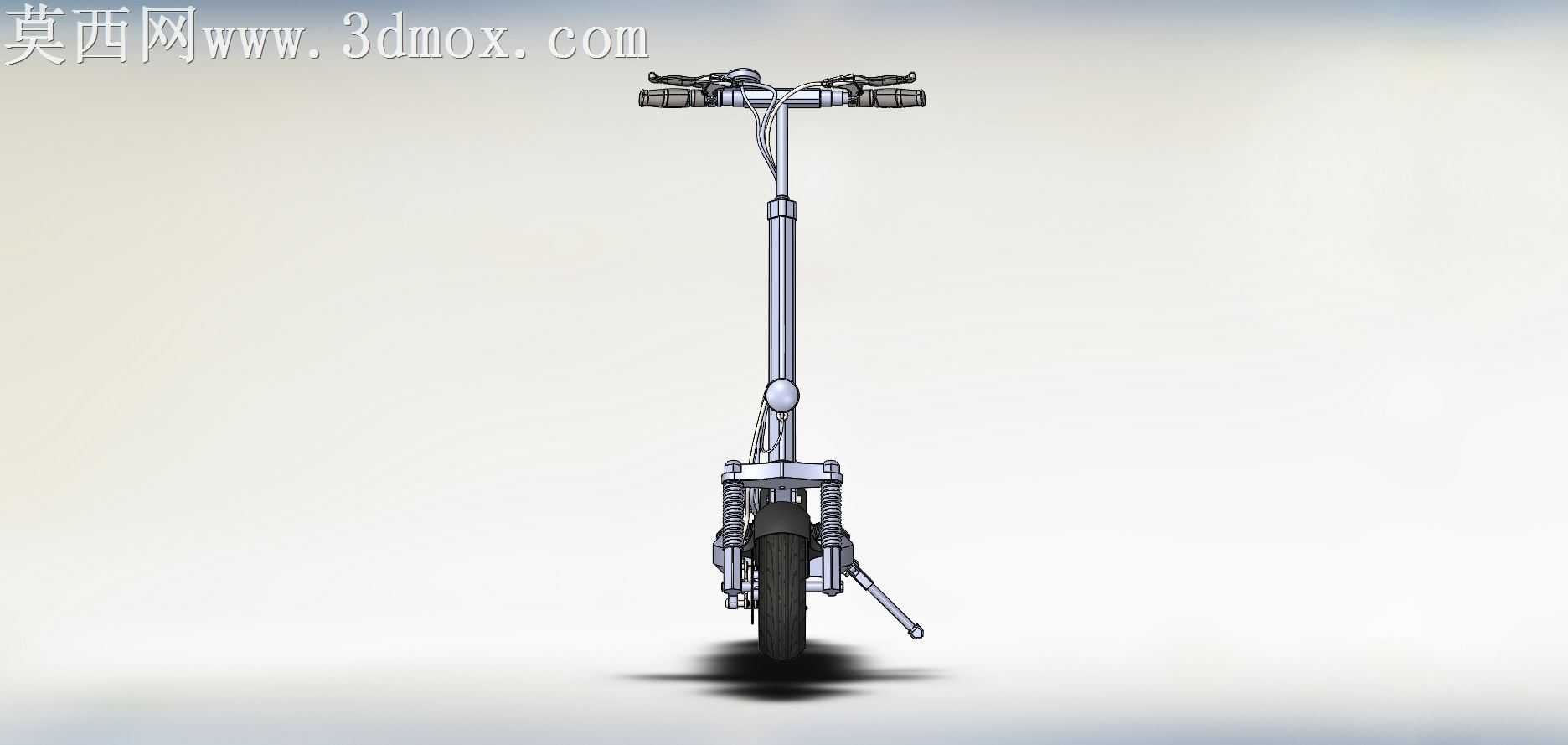

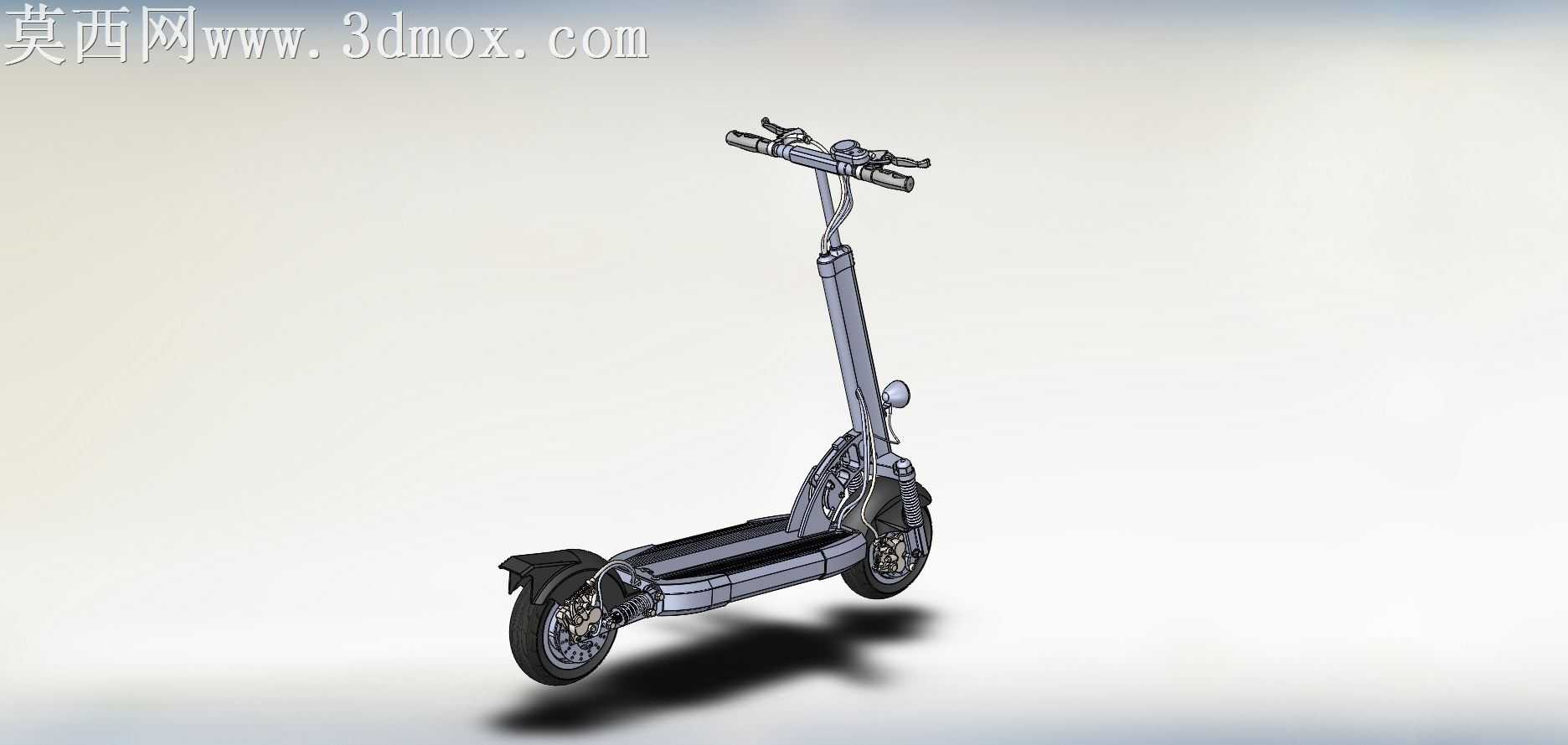

做这个踏板车模型的时候，最先敲定的是10英寸轮组的尺寸基准，毕竟日常通勤过个井盖、压个减速带，小轮径的通过性实在拉胯，轮径定下来之后，整车轮距、踏板离地高度的参数就顺着推出来了，不用反复来回调基准面。一开始想把踏板内部做满电池仓的镂空结构，后来转念一想原型阶段没必要把内部电芯排布做那么细，反而会让外壳的曲面拆分变得零碎，干脆把踏板主体做成一体化的承托壳体，只在底部留了电池盖板的安装止口，既保留了结构合理性，也不会让模型看起来太杂乱。前叉的减震结构是花了点心思的，没有直接用现成的弹簧模型凑数，而是顺着减震套筒的伸缩行程做了限位凸台，连减震弹簧的螺距都顺着受力方向做了微调，靠近轮轴的位置螺距稍密，能直观体现出承重时的压缩形变逻辑，装的时候特意给套筒和立杆之间留了0.2mm的配合间隙，模拟真实件的装配公差，不会出现两个零件死死贴死穿模的问题。车把的折叠机构没做太复杂的快拆锁扣，毕竟是原型验证模型，只把折叠转轴的同轴度做了校准，保证车把折下来之后能刚好贴靠前立杆侧面，不会和前轮挡泥板发生干涉，挡泥板的曲面是顺着轮圈的弧度扫掠出来的，边缘做了2mm的内卷边，既符合真实钣金件的折弯工艺，也不会让边缘看起来太锋利割手。轮胎的纹理没有用夸张的越野胎纹，就做了日常通勤用的细密排水槽，胎壁位置还加了一圈凸起的装饰线，模拟真实轮胎的品牌标识位，渲染的时候给胎面调了稍带颗粒感的橡胶材质，和金属立杆的磨砂银质感拉开层次，踏板表面特意加了一层凹凸的防滑纹理，光影打上去的时候能透出细微的漫反射，不会像光面塑料那样显得廉价。车把上的刹把、车铃还有把套都做了分件，把套用的是软胶材质的哑光黑，和金属车把的亮面形成质感对比，连刹把的转轴位置都做了小的复位弹簧细节，虽然是很小的结构，但装完之后整个车的精致感一下就上来了。后轮的驱动侧没有把电机做外露，而是整合进了轮鼓里面，只在轮轴位置留了出线的小孔，顺着后叉的走线槽延伸到踏板内部，走线的路径特意做了圆弧过渡，没有硬折直角，符合真实车辆的布线逻辑。渲染的时候主光源打在车的左前45度位置，刚好能把前叉减震、踏板曲面的轮廓阴影打出来，地面投的软阴影调了稍高的模糊度，不会让影子太生硬抢了主体的风头，整个模型做完之后反复检查了好几遍干涉问题，尤其是折叠状态下各个部件的位置关系，确保不管是展开骑行状态还是折叠收纳状态，所有零件都没有错位穿模，拿来做通勤代步车的结构验证或者外观方案评审都完全够用，尺寸精度卡得比较严，后续要开模做手板也能直接拿结构件当参考。
