山地车碳纤维轻量化水壶固定支架设计

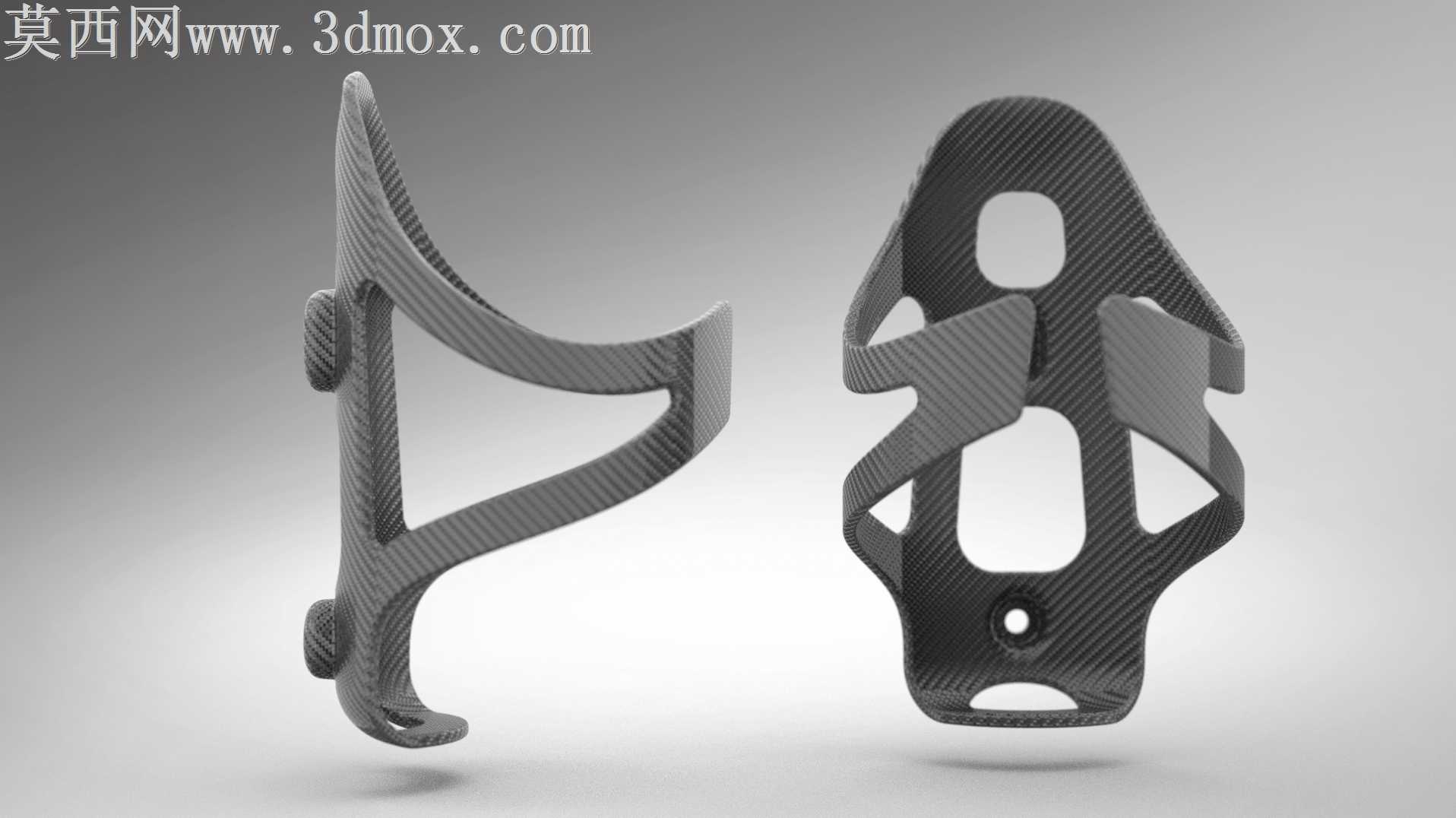

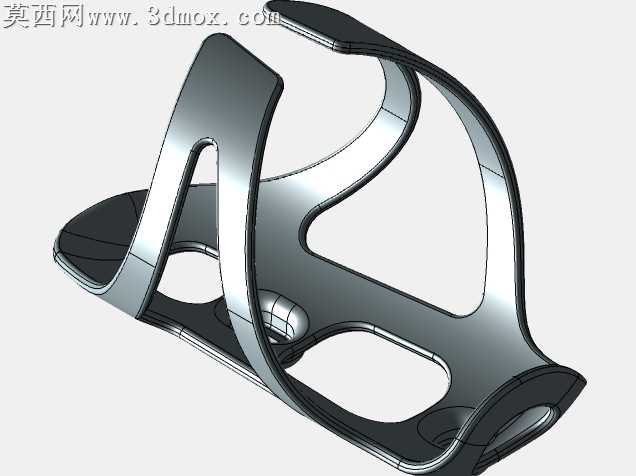

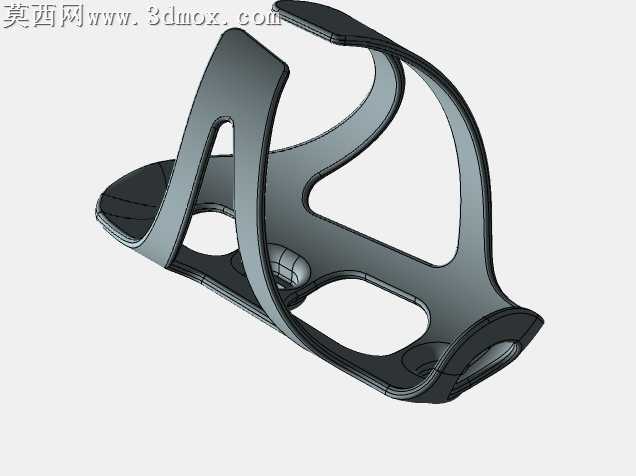

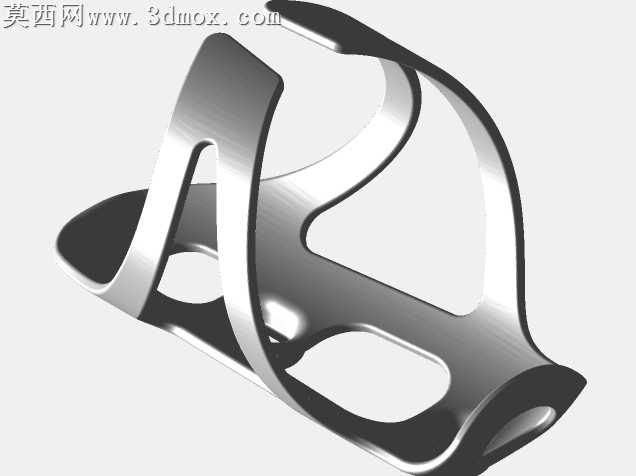

做这个山地车水壶架的时候，最先卡壳的是夹持直径的适配问题，市面上常见运动水壶直径多在72-80mm区间，最后把环抱弧面的开合余量卡在79.5mm，配合C2C安装孔64mm的标准孔距，不用额外做转接座就能直接装在绝大多数山地车、公路车的车架安装位上。一开始画草图的时候想做全包裹式的笼型结构，后来算壁厚的时候发现全包裹不仅会增重，水壶取放的时候还容易卡边，干脆把两侧非受力区域的材料全部挖掉，只保留上下两个环抱臂和背部的安装承力条，镂空之后不仅重量压得很低，冲掉泥污的时候也不会在架体积存泥沙，骑越野路段的时候晃动感也比全包裹的弱。曲面顺接的时候费了不少功夫，背部安装位是平面，要顺着碳布铺层的走向把平面过渡到两侧的弧形抱臂，不能出现硬折角——不然碳纤维铺层的时候会在折角处出现应力集中，摔车或者大力取放水壶的时候容易从折角处崩裂。两个抱臂的末端特意做了向内收的小勾边，不用做额外的弹性卡扣，靠碳纤维本身的形变弹力就能卡住水壶颈部，哪怕骑颠簸的林道，水壶也不会颠出来，取的时候只要稍微侧着一拔就能出来，比带卡扣的顺手很多。安装孔位那里特意做了局部加厚，沉头孔的深度刚好适配标准M5螺丝的头部，装完之后螺丝头不会凸出来刮花水壶表面，孔位周围做了0.5mm的下沉台阶，贴橡胶减震垫的时候刚好能嵌进去，不会因为长期震动把垫片磨移位。渲染调材质的时候特意选了斜纹碳纤维的纹理，把纹理走向顺着零件的受力方向排布，光影打侧光的时候能清晰看到碳纹的层次感，边缘做了轻微的哑光清漆效果，不会像亮面那样容易留划痕，也更符合越野骑行装备的实用质感。整个支架没有多余的装饰结构，每一处曲面和镂空都是为了减重、提升夹持稳定性、方便日常清理做的取舍，装在车架上不会凸出来太多，过林道的时候不容易被树枝挂到，重量比同强度的铝合金水壶架轻近三分之一，长距离骑行的时候能省一点是一点。
