可拆分打印的波音737客机精细三维设计

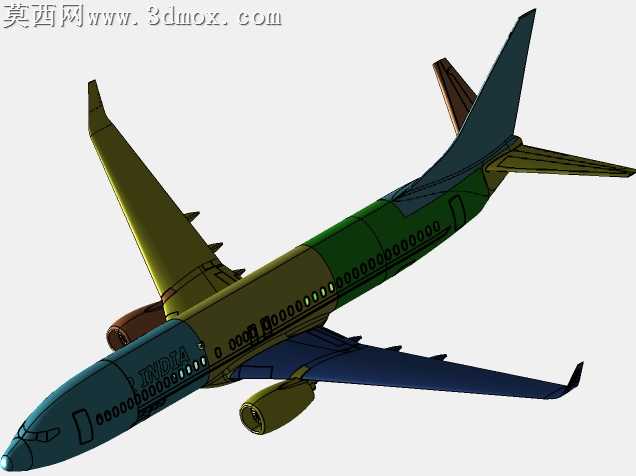

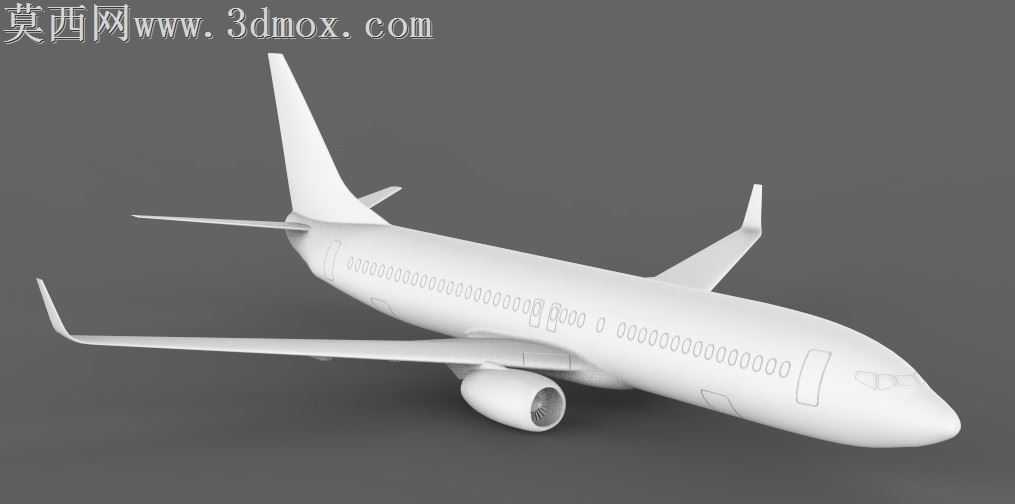

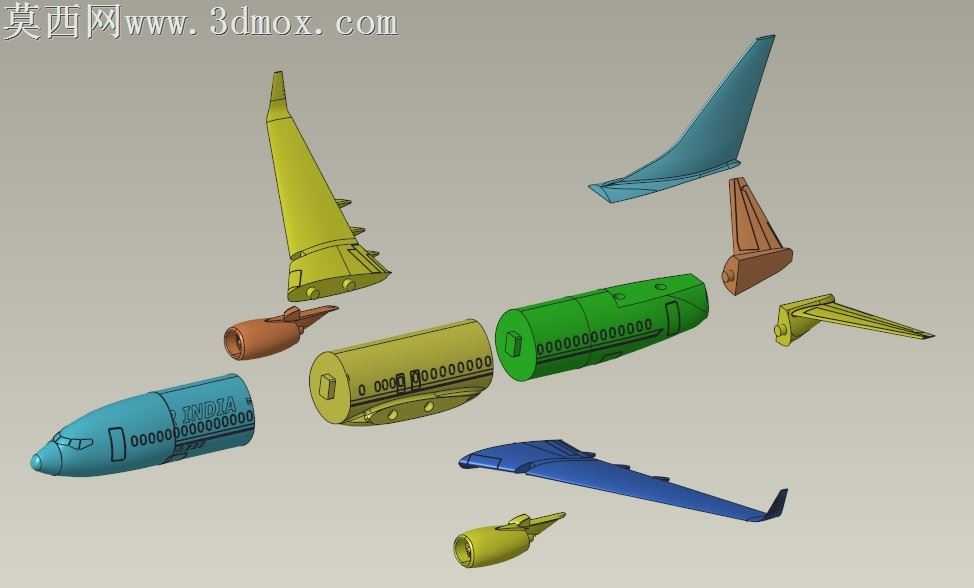

做这个客机模型的时候，最先考虑的是3D打印的适配性，毕竟整架飞机一体打印不仅容易翘边，内部支撑也很难清理干净，所以一开始就顺着真实客机的部段连接逻辑做了拆分设计。机头段单独做了曲面收敛处理，驾驶舱风挡的弧度没有直接用简单的圆弧扫掠，而是对照真实机型的截面线调了三次曲率，避免风挡区域出现生硬的折角，打印出来之后不用额外打磨就能有顺滑的轮廓。机身段分了前中后三个部分，每段的连接位都做了0.2mm的公差配合，不用胶水就能卡紧，后续如果想做内部客舱细节的改装，也能轻松拆开调整。机翼部分没有做成和机身一体的结构，而是单独做了翼根的插接位，翼型的弧度特意调整了厚度，最薄的翼尖位置也留了1.2mm的壁厚，打印的时候不会因为层厚问题出现断边，发动机吊舱和机翼的连接位做了隐藏式的卡扣，装上去之后看不到拼接缝隙。尾翼的垂尾和平尾也做了可拆分的设计，垂尾上的轮廓线没有用贴图代替，而是做了浅0.1mm的蚀刻结构，后期上色的时候能直接顺着凹槽分色，不用额外贴水贴。做曲面的时候最费时间的是机身和机翼的过渡区域，一开始直接用圆角过渡会出现曲面褶皱，后来把翼根处的机身截面做了轻微的外鼓调整，让曲面G2连续之后，过渡区域就没有了生硬的棱线，渲染的时候光影顺着机身流到机翼上不会出现断痕。材质调试的时候没有用高反光的金属材质，而是选了半哑光的航空漆质感，不同部段用了深浅不一的色块区分，既能看清各个拆分部件的边界，也能直观展示曲面的流畅度。起落架的位置预留了安装孔位，后续如果要做可收放的起落架细节，不用重新修改机身结构，直接在预留位加装零件就行。整个模型没有做多余的镂空结构，所有外露的舷窗都是浅凹陷设计，既保留了识别度，也避免了打印的时候出现大量支撑残留，拆件之后每个部件都能无支撑打印，省掉了很多后处理的麻烦。
