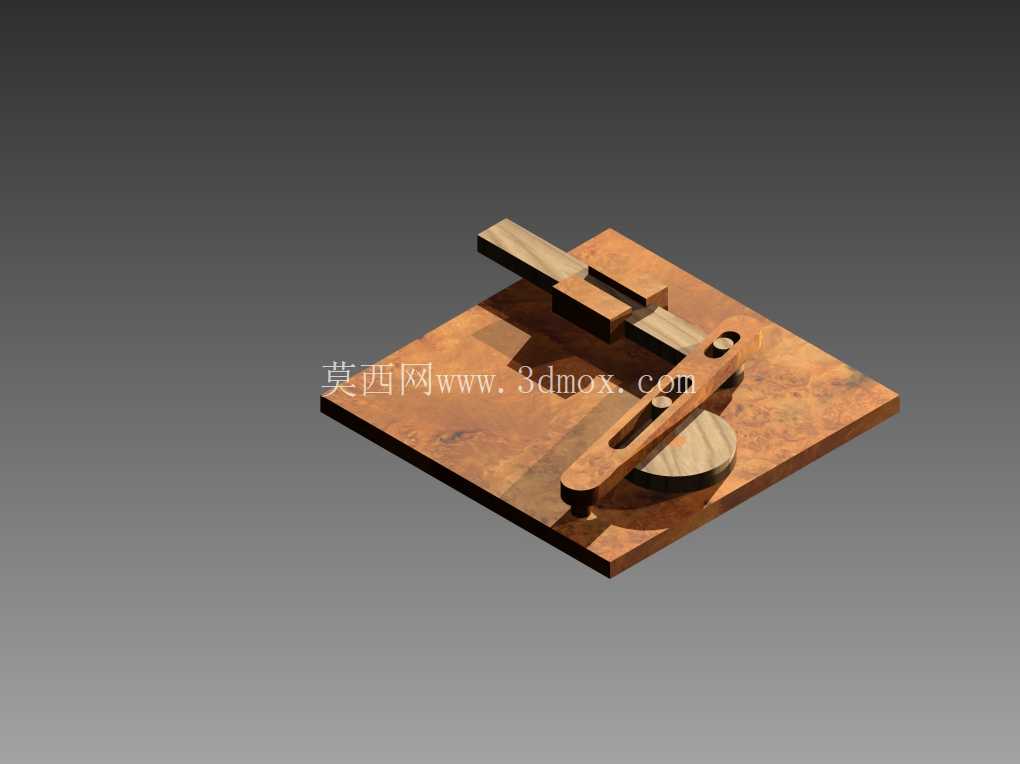

木质曲柄滑块联动演示机构

　　这套曲柄滑块联动演示机构，核心依托平面连杆机构的运动转换逻辑实现功能，可将曲柄的连续回转运动直接转化为滑块的直线往复运动，整套结构完全依托木质材料加工搭建，没有额外的金属连接件或紧固件，所有配合面均通过木质构件的榫卯式卡合实现定位，适合用于基础机械原理的具象化演示场景，也可作为小型创意机械装置的功能验证载体。从实际应用场景来看，这类简化版连杆机构常被用于教学场景下的机械原理展示，帮助初学者直观理解回转运动与直线运动的转换过程，也可作为小型文创机械装置的核心传动单元，搭配木质外壳做成可动的桌面摆件，部分小型自动化送料结构的原理验证阶段，也会采用这类简化结构做运动逻辑测试，避免直接加工金属件带来的成本浪费。

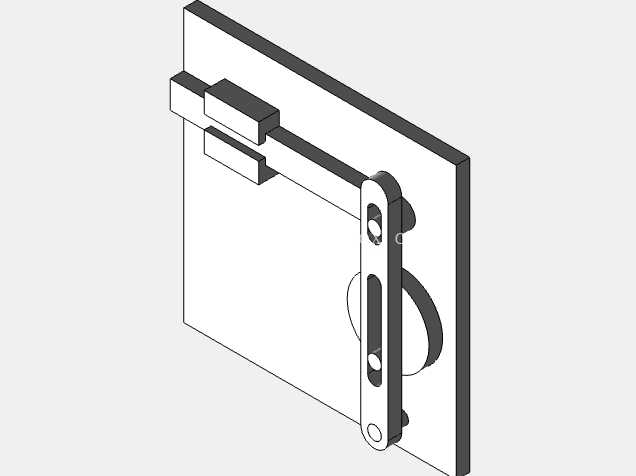

　　整套机构的安装基准为底部的方形木质基板，基板作为所有运动构件的承载基础，平面度需要控制在合理范围内，避免运动过程中出现构件卡滞，基板的厚度需要满足曲柄销轴的安装深度要求，销轴与基板采用过盈配合固定，不需要额外的锁紧结构，保证曲柄转动时销轴不会出现松动偏移。曲柄构件为长条形木质杆件，一端开设与销轴配合的安装孔，孔位与销轴的配合间隙控制在0.1mm以内，保证转动顺滑无旷量，另一端开设与连杆连接的铰接孔，两个孔位的中心距决定了滑块的最大行程，设计时需要根据预期的滑块移动距离调整中心距参数，避免行程过大导致滑块脱出导轨，或是行程过小无法体现运动转换效果。

　　连杆构件同样为长条形木质杆件，两端分别开设铰接孔，一端与曲柄末端铰接，另一端与滑块上的铰接柱配合，连杆的长度需要匹配曲柄回转半径与滑块导轨的位置，避免曲柄转动到死点位置时出现结构卡死，铰接位置的配合间隙同样需要控制在合理范围，间隙过大会导致运动过程中出现明显晃动，间隙过小则会增大转动阻力，手动驱动时需要施加更大的力。滑块构件为块状木质结构，底部设置与导轨配合的导向槽，导轨为固定在基板上的两条平行木质凸条，导向槽与凸条的配合采用间隙配合，保证滑块可以沿着导轨方向顺畅滑动，不会出现横向偏移，滑块上的铰接柱位置需要与连杆末端的孔位匹配，保证运动过程中连杆不会与导轨或基板发生干涉。

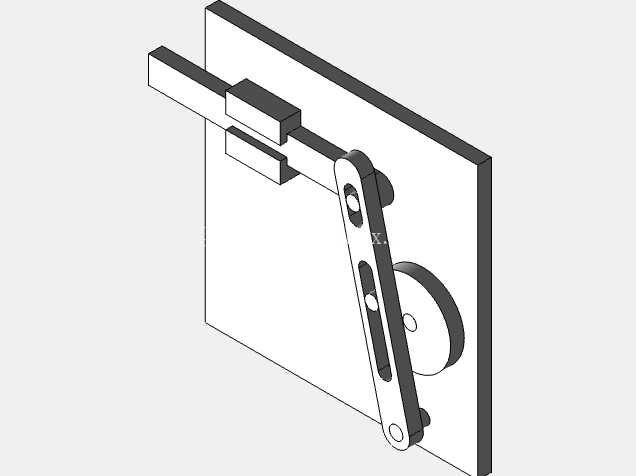

　　整套机构的运动逻辑非常清晰，手动拨动曲柄使其绕底部销轴做连续回转运动时，曲柄会带动连杆做平面复合运动，连杆另一端则带动滑块沿着导轨做直线往复运动，当曲柄转动到与连杆共线的两个位置时，滑块分别处于行程的两个极限端点，这两个位置就是机构的死点位置，设计时特意保留了轻微的过盈余量，避免机构在死点位置出现卡死无法继续转动的问题。从安装边界来看，整套机构的所有运动构件均在基板平面范围内活动，曲柄转动时的最大外轮廓不会超出基板的边缘，滑块移动到极限位置时也不会脱出导轨，不需要额外设置限位结构，构件的厚度统一，所有铰接点的轴线均垂直于基板平面，保证运动过程中不会出现平面外的窜动。这类木质结构的设计思路核心是简化加工工艺，所有构件均可以通过激光切割或是手工线锯加工完成，不需要复杂的金属切削设备，非常适合快速验证机构运动逻辑，构件之间的配合不需要高精度的加工公差，依靠木质材料本身的轻微形变能力就可以补偿小范围的加工误差，降低了制作门槛。在实际功能验证过程中，这套机构可以顺畅完成连续的运动转换，手动驱动曲柄转动一圈，滑块就完成一次完整的往复行程，运动过程中没有明显的卡滞或晃动，各铰接点的转动阻力均匀，导轨与滑块的配合顺滑，完全达到了运动演示的设计目标。
