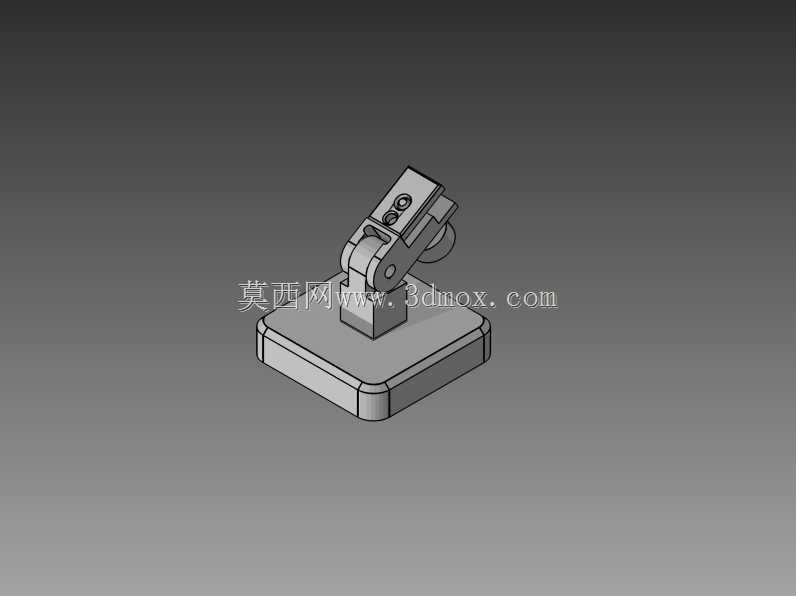

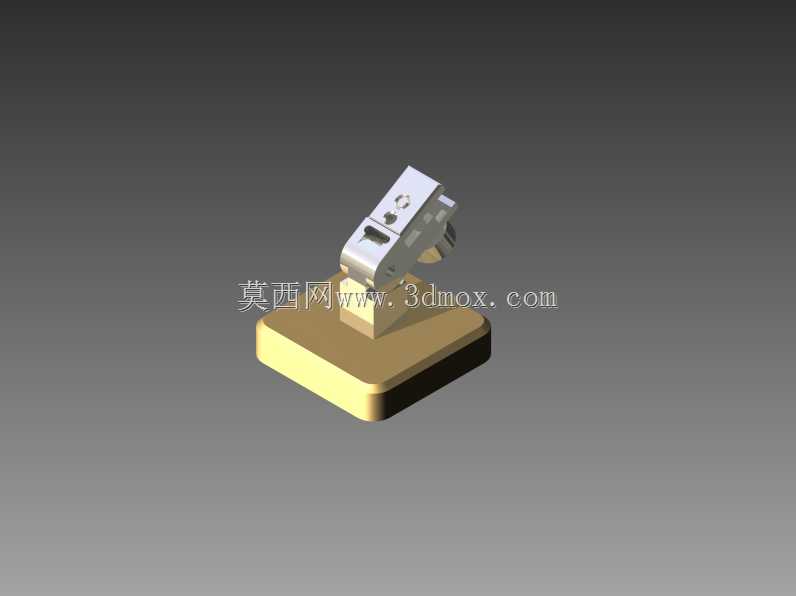

千分尺固定支撑测微支架结构

在计量检测、机加工质检的日常作业场景中，手持千分尺完成批量工件检测时，很容易因为手部施力不稳、测量姿态倾斜导致读数偏差，尤其是小尺寸精密零件的批量抽检环节，固定测量基准的需求十分突出，这款测微支架正是为解决这类场景痛点设计的量具辅助支撑结构。从功能特性来看，支架上部的夹持结构采用适配千分尺尺架轮廓的卡槽设计，夹持位预留了锁紧调节的活动余量，可适配不同量程规格的外径千分尺装夹，装夹后千分尺测微螺杆的轴线保持水平状态，测量时操作人员仅需扶持工件对准测砧与测微螺杆端面，无需承担千分尺本身的重量，能有效降低长时间检测带来的操作疲劳，同时避免手持姿态晃动带来的测量误差。底座部分采用厚重的方形配重结构，重心集中在底座几何中心位置，放置在花岗岩检测平台或木质检验工作台面上时，无需额外螺栓固定即可保持足够的放置稳定性，即使测微螺杆进给施力时，支架也不会出现偏移、侧翻的问题。从设计思路层面，整个结构做了功能分区的简化处理，上部夹持模块与下部底座通过定位凸台完成装配衔接，没有多余的装饰性结构，所有棱边都做了小尺寸倒角处理，避免日常取放时刮伤操作人员手部或千分尺的漆面。安装边界方面，底座的方形轮廓尺寸适配常规检验工位的摆放空间，不会占用过多工作台面，夹持位的高度设置符合操作人员坐姿检测时的手臂自然抬起高度，装夹千分尺后测量轴线距离台面的高度，刚好匹配手部持件的舒适操作区间，不需要额外垫高或俯身操作。在车间现场的实际使用中，这类支架除了用于常规的工件尺寸抽检，还可配合量块完成千分尺的日常示值校准，固定状态下的千分尺调整测微头时，能更精准地控制测力大小，减少校准过程中的人为误差。结构上没有复杂的传动或活动部件，日常维护仅需定期擦拭接触面的油污与金属碎屑，保证夹持面与底座底面的平面度即可长期稳定使用，夹持位的卡槽开口尺寸做了通用化设计，不需要额外定制转接件就能适配多数常用量程的外径千分尺，适配性覆盖车间质检环节绝大多数的千分尺使用需求。
