压缩机汽轮机涡轮叶轮三维结构设计

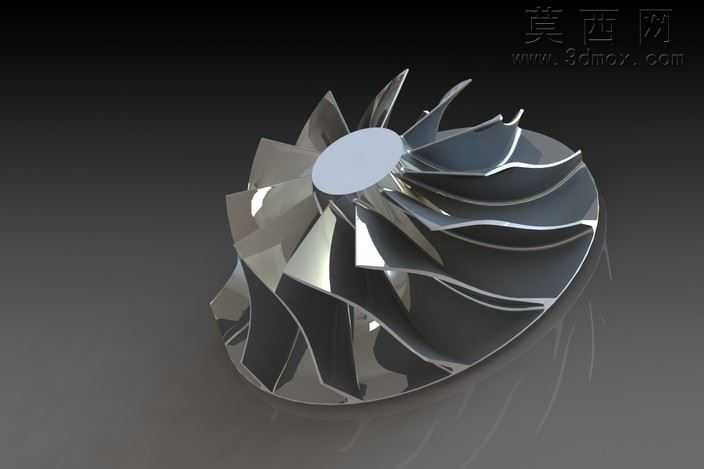

本作品为压缩机汽轮机配套的涡轮叶轮三维建模设计，整体采用参数化建模思路完成全结构构建，建模过程中首先以流体动力学计算得出的叶片型线数据为基础，通过三维草图绘制各截面的叶型轮廓，精准控制叶片的进口安装角、出口安装角以及叶型弯曲弧度，保证叶片型面完全符合气动性能要求。轮盘部分采用回转体建模方式，根据转速与强度计算结果确定轮盘的厚度渐变规律，从中心轮毂位置到轮缘位置平滑过渡，既保证整体结构强度满足高速旋转工况下的应力要求，也尽可能降低叶轮整体转动惯量，提升动力响应速度。叶片与轮盘的连接位置做了平滑的圆角过渡处理，避免应力集中问题，提升部件的疲劳使用寿命。材质渲染阶段采用抛光金属材质模拟实际加工后的叶轮质感，调整材质的反射率、粗糙度参数，还原金属机加工后的高光与明暗过渡效果，渲染场景采用深色渐变背景突出叶轮的结构轮廓，通过多角度布光展现叶片曲面的流畅形态与金属光泽。结构设计上，中心轮毂位置预留标准的轴连接安装位，可与动力输出轴完成精准装配，每一片叶片的曲面都经过连续性检查，保证曲面G2连续，无建模破面、褶皱等问题，整体模型可直接用于后续的有限元强度分析、流体仿真计算，也可用于加工工艺编制、3D打印样件制作等环节。设计过程中充分考虑了叶轮高速旋转时的气动效率与结构可靠性的平衡，叶片数量经过优化匹配，既保证流体做功效率，也避免叶片过密带来的流动损失增大问题，轮盘的整体尺寸与安装接口符合通用压缩机汽轮机的配套尺寸规范，具备实际工程应用价值。
