三角齿端面啮合传动零件结构设计

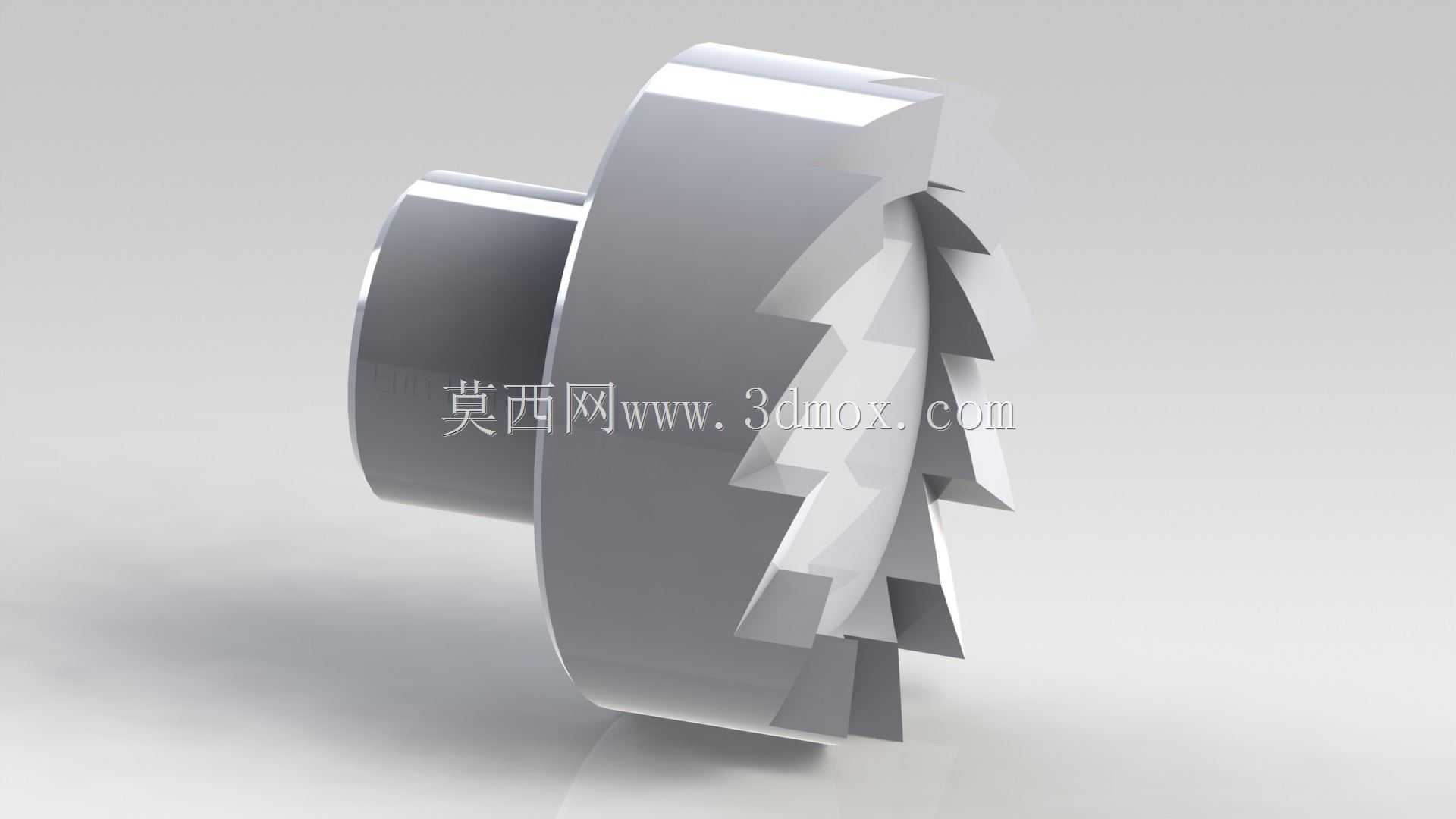

　　这一点在需要频繁正反转切换的轻载传动场景里优势明显，比如小型半自动装配设备的转位机构，每次转位到位后依靠三角齿的啮合锁止，不需要额外增加定位销就能保证工位的重复定位精度，减少了额外定位零件的装配工序，也降低了机构整体的零件数量。做这个零件的结构设计时，首先要确定的是齿部的参数匹配，齿的顶角角度不能过小也不能过大，角度过小会导致啮合时齿面的接触应力集中，长期使用容易出现齿尖崩损的问题，角度过大则会让啮合的自锁性下降，传动过程中容易出现轴向脱开的风险，常规工况下选用的齿顶角会结合传递的扭矩大小、啮合时的轴向压力做匹配计算，保证齿面接触应力在材料许用范围内，同时啮合后不会因为传动反力自动脱开。零件的主体结构分为轮毂段和齿盘段两部分，在轻载间歇传动的设备布局里，这类三角齿结构的端面啮合件常被用在需要快速离合、定位止转的工位上，和常规渐开线圆柱齿轮的连续啮合传动逻辑不同，它的齿形沿端面呈三角状排布，啮合时依靠齿侧斜面的贴合传递扭矩，脱开时仅需要很小的轴向行程就能完全脱离啮合状态，不会像圆柱齿轮那样需要沿轴向滑移较长距离才能退出啮合，在包装设备的分度工位、小型工装的快锁机构、轻工机械的间歇进给单元里，这种结构的零件能大幅缩减离合动作的轴向空间占用，适配结构紧凑的设备安装需求。从实际使用的工况来看，这类三角齿零件的啮合过程没有侧隙累积的问题，三角齿的两个对称斜面在啮合到位后会形成双向的止推约束，不会出现传动反向时的空程误差，

　　轮毂段是和传动轴配合的安装部位，内孔的公差带选用基孔制的过渡配合，保证和轴装配后不会出现径向晃动，轮毂段的长度要大于配合轴径的1.2倍，避免装配后出现偏载导致的齿面啮合不均，轮毂外圆和齿盘的衔接位置做了圆角过渡，减少应力集中，避免设备启停时的冲击载荷在衔接位置产生疲劳裂纹。齿盘段的外径尺寸要根据啮合副的中心距做匹配，齿的高度要控制在合理范围内，齿高过高会增加啮合时的轴向行程需求，齿高过低则会导致啮合的接触面积不足，传递扭矩时容易出现打滑，齿根位置同样做了圆弧过渡，避免铣削加工时的应力集中，也能提升热处理后的齿根强度。安装边界上，这个零件的轴向定位依靠轮毂端面的轴肩实现，装配时齿盘的啮合端面要和配合件的齿端面保持平行，

　　平行度公差要控制在0.02mm以内，否则啮合时会出现单齿受力的情况，加速局部齿面的磨损，径向安装时要保证和配对啮合件的同轴度，同轴度误差过大会导致部分齿无法完全啮合，传动过程中出现冲击和异响。和常规的矩形端面齿相比，三角齿的啮合导入性更好，两个啮合件靠近时，即使存在小角度的周向位置偏差，三角齿的斜面也能引导两个零件自动滑入啮合位置，不需要额外做周向的预对位，在需要频繁离合的自动工位上，能降低对位机构的精度要求，提升设备的运行稳定性。从加工实现的角度看，这个零件的齿形可以通过三轴铣削一次加工成型，不需要专用的成型刀具，小批量生产时的加工成本更低，齿面的粗糙度要求控制在Ra1.6以内，降低啮合过程中的摩擦阻力，减少磨损，

　　提升零件的使用寿命，轮毂内孔的粗糙度要求控制在Ra3.2以内，保证和轴配合的装配精度。在实际选型替换时，要注意配对齿的齿形参数完全一致，包括齿的数量、齿顶角、齿高这些核心参数，否则会出现无法啮合或者啮合间隙过大的问题，零件的材质常选用45号钢做调质处理，有耐磨需求的工况可以对齿面做高频淬火处理，提升齿面的硬度，延长磨损寿命，在有防腐需求的工况下也可以选用不锈钢材质加工，适配食品、医药类设备的使用环境。这类三角齿传动结构不适合大扭矩的连续传动场景，因为齿面是斜面接触，传动时会产生轴向分力，需要配套的轴向限位结构承受这个分力，大扭矩工况下轴向分力过大会导致限位结构的负载过高，反而不如常规圆柱齿轮的传动效率高，所以它的适用场景始终围绕轻载、间歇、需要频繁离合、对安装空间有严格限制的传动工位，在这类场景下它的结构优势才能完全发挥，替代结构更复杂的离合传动组件，降低设备的整体制造成本和维护难度。
