雷诺车型机油液位测量导管结构设计

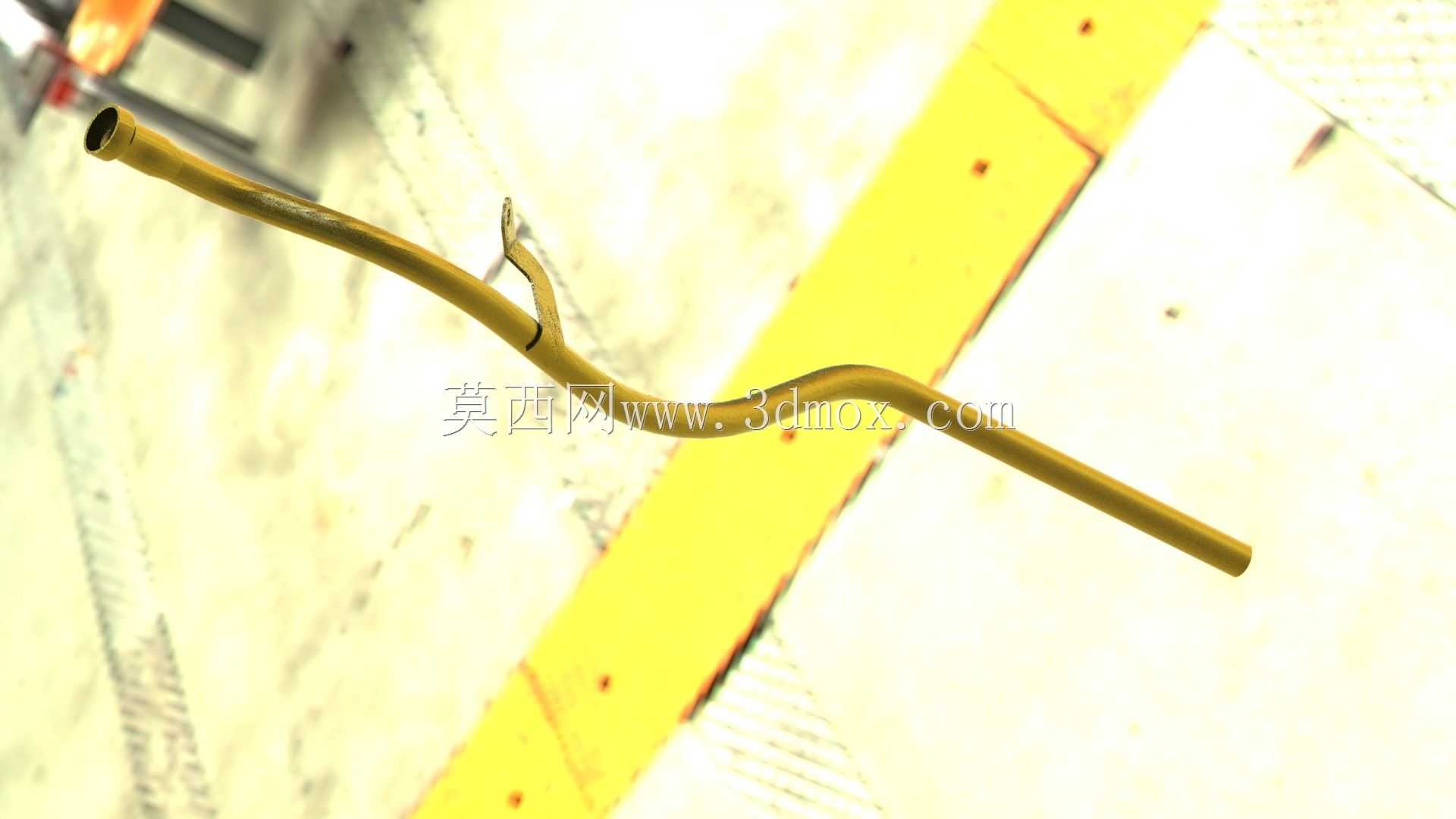

　　在商用车与乘用车的动力舱管路布局设计中，机油液位测量导管是连接机油尺与发动机油底壳的核心导向部件，本次呈现的雷诺车型配套油表车导管，主要承担机油尺插入导向、油位精准测量的功能，避免机油尺在插拔过程中与周边旋转部件、高温管路发生干涉，同时隔绝舱内高温油气对测量过程的干扰，保证液位读数的准确性。

　　从实际装车场景来看，这类导管多用于直列四缸、六缸柴油及汽油发动机的侧置油底壳布局，安装位置通常位于发动机排气侧与缸体侧壁之间的狭窄间隙内，周边紧邻排气歧管隔热罩、冷却液回水管、发动机线束固定支架，因此管路的走向曲率、固定点位置都需要严格匹配动力舱的边界尺寸，不能出现超出预留安装空间的凸起段，否则会在整车总装环节出现装配卡滞，甚至在车辆运行过程中因发动机抖动产生管路磨损、断裂的故障。

　　设计阶段首先需要确定导管的进出口坐标，入口端位于发动机上部的装饰罩预留检修口位置，要保证售后维修人员无需拆除过多周边附件就能直接插拔机油尺，操作角度符合人体工程学要求，插拔施力方向与导管轴线的夹角不能超过15度，避免机油尺在管内卡滞；出口端需要精准对准油底壳的液位测量孔，端面与油底壳安装面的平行度误差控制在0.2mm以内，保证密封垫圈压缩量均匀，不会出现机油渗漏问题。

　　管路的弯曲段采用多段变曲率设计，并非单一圆弧过渡，靠近入口段的弯曲半径较大，方便机油尺顺畅插入，靠近油底壳段的弯曲半径逐步缩小，适配缸体侧壁的狭窄空间，同时在管路中段设置了一体式冲压固定支架，支架上的安装孔位对应缸体上的预留螺栓凸台，安装时采用M6法兰面螺栓固定，固定点距离两端接口的距离经过反复校核，能有效抵消发动机运行时产生的振动，避免管路长期受交变应力出现焊缝开裂。

　　导管本体采用无缝钢管折弯成型，管壁厚度控制在1.2mm，既保证足够的结构刚度，在插拔机油尺时不会出现管壁变形，又能控制整体重量，满足整车轻量化要求；表面采用镀锌钝化处理，能抵御动力舱内的油气腐蚀、高低温交变环境，正常使用寿命与发动机整机大修周期保持一致。管路内壁做了去毛刺处理，折弯处的内壁褶皱深度不超过0.1mm，防止机油尺插拔时被毛刺刮伤，同时避免毛刺脱落掉入油底壳造成机油油路堵塞。

　　从安装边界来看，导管装配完成后，与周边排气部件的最小间隙保持在15mm以上，中间无需额外增加隔热套就能满足热防护要求，与周边线束、冷却水管的间隙保持在8mm以上，避免运行过程中出现相对运动干涉；入口端的防尘帽接口采用标准卡扣结构，与通用型机油尺防尘罩完全适配，不需要开发专用配套件，降低售后配件的储备成本。

　　在实际使用过程中，这类导管的导向精度直接影响机油液位的测量准确性，如果导管走向出现偏差，机油尺插入后会触碰油底壳内部的挡油板，导致液位读数比实际值偏高，误导驾驶员判断机油存量，严重时会因机油不足造成发动机拉缸故障；因此在建模阶段就需要对机油尺的插入路径做全程干涉检查，模拟机油尺在管内的弯曲变形状态，确保尺身能顺利抵达油底壳的最低液位标记位置，不会出现中途卡滞的情况。

　　针对雷诺车型的动力舱布局特点，这款导管还在固定支架位置增加了加强筋结构，支架与导管本体采用铜钎焊连接，焊缝长度覆盖支架与管路接触面积的80%以上，能承受150N的侧向载荷不会出现开焊，满足柴油发动机高振动工况下的使用要求；同时管路入口端做了15度的外翻边处理，既可以提升管口的结构强度，又能在插拔机油尺时起到导向作用，减少尺身与管口的摩擦损耗。
