工业风木金属结合三脚圆凳设计

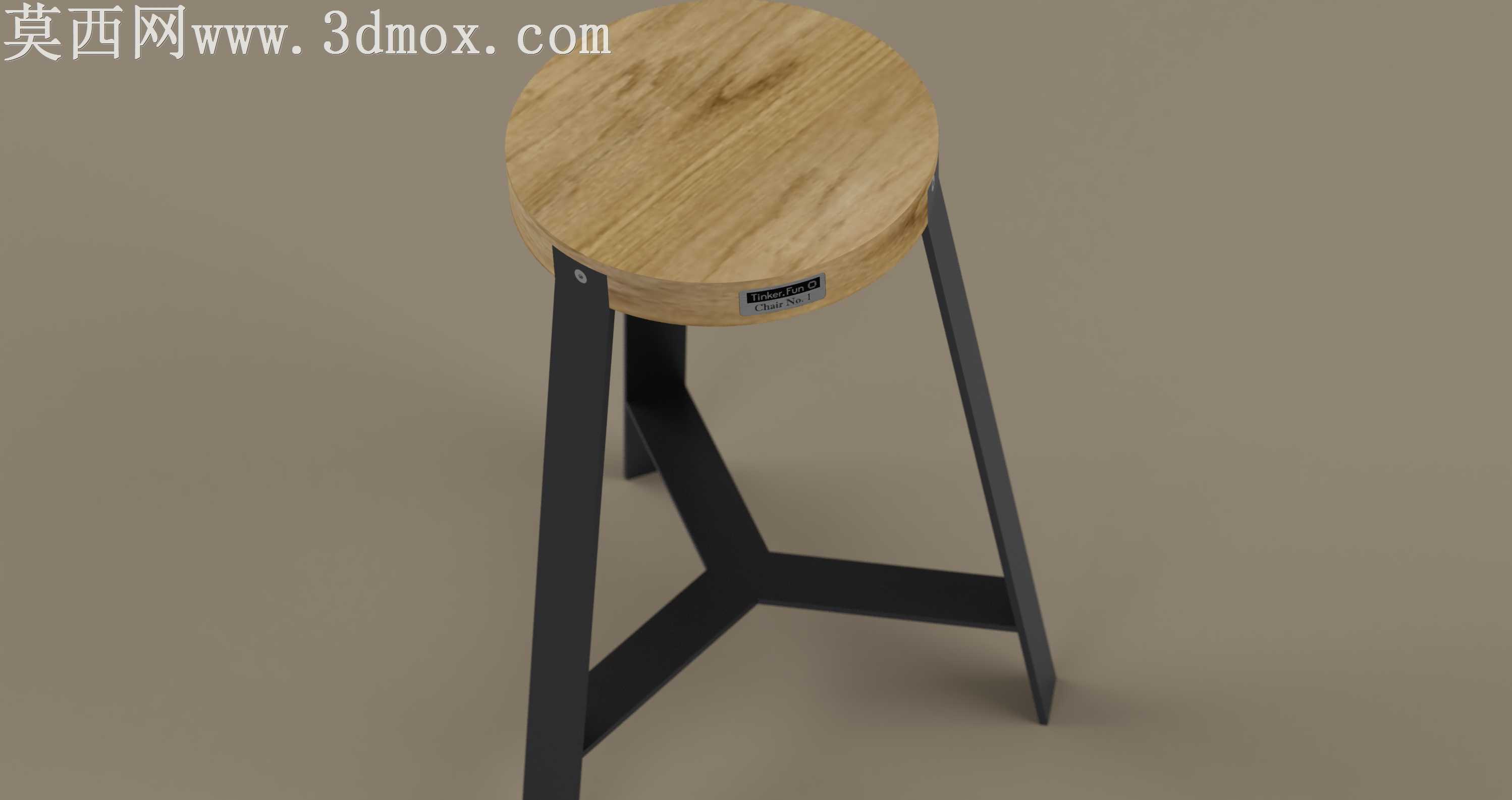

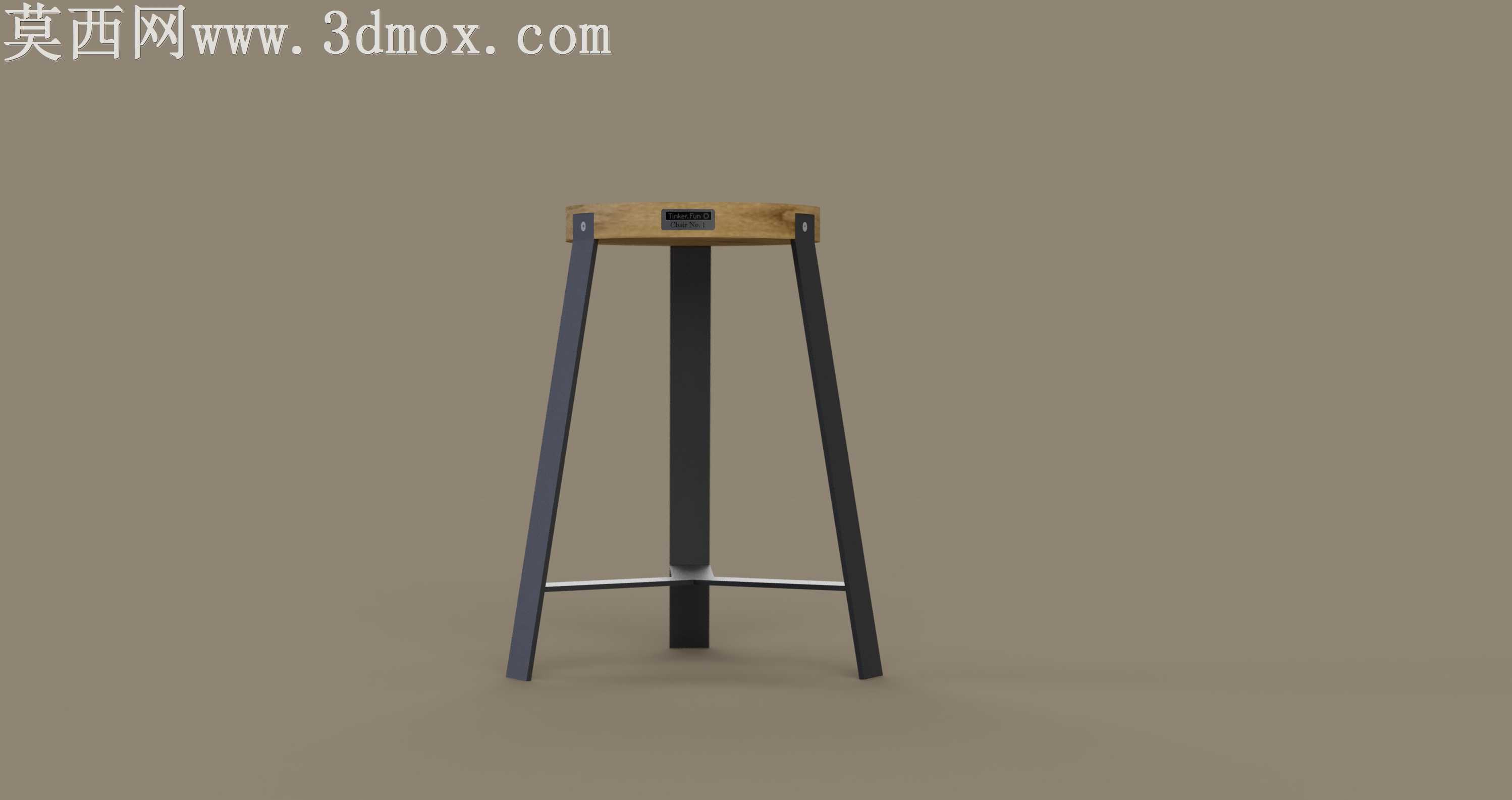

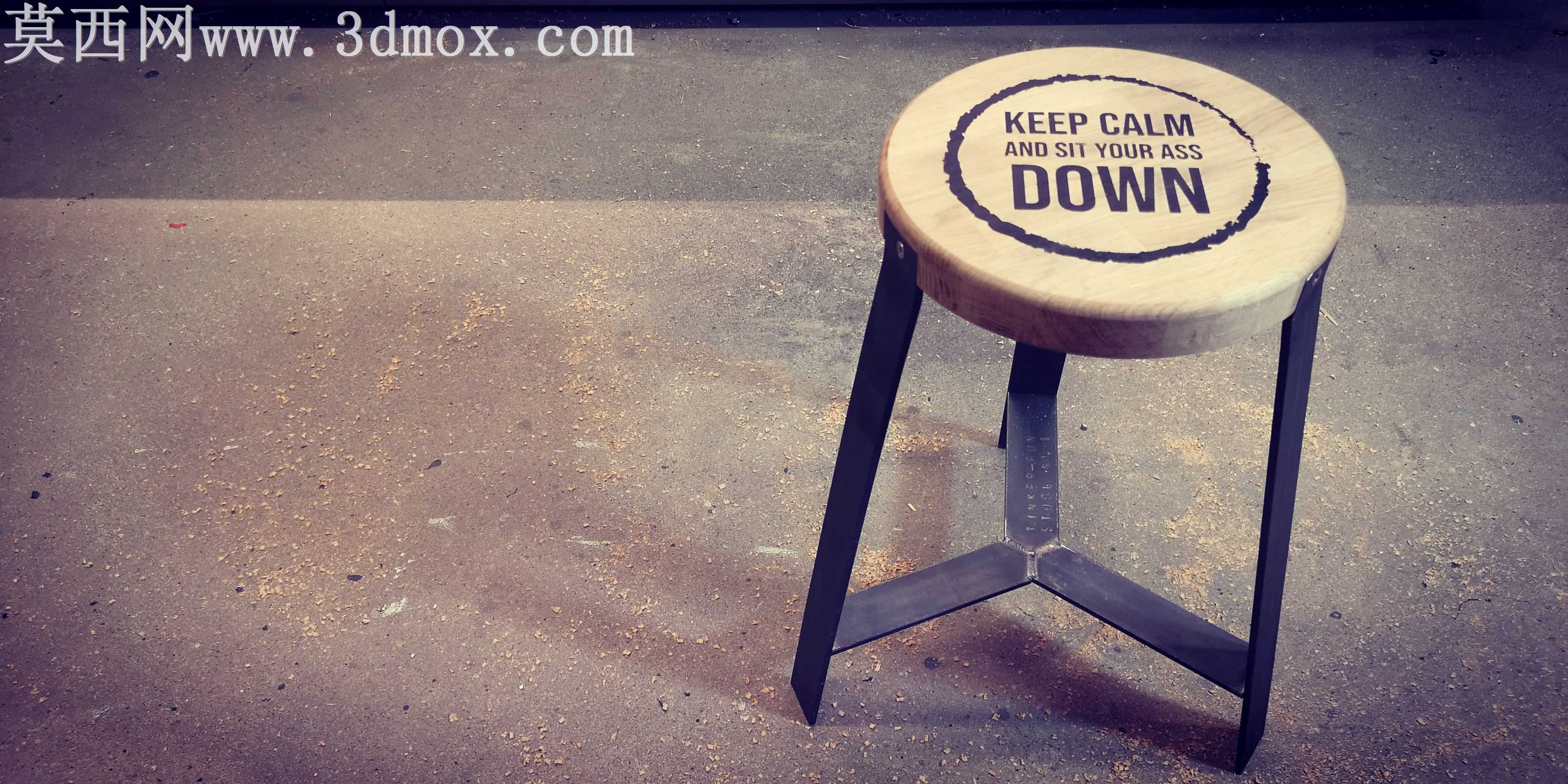

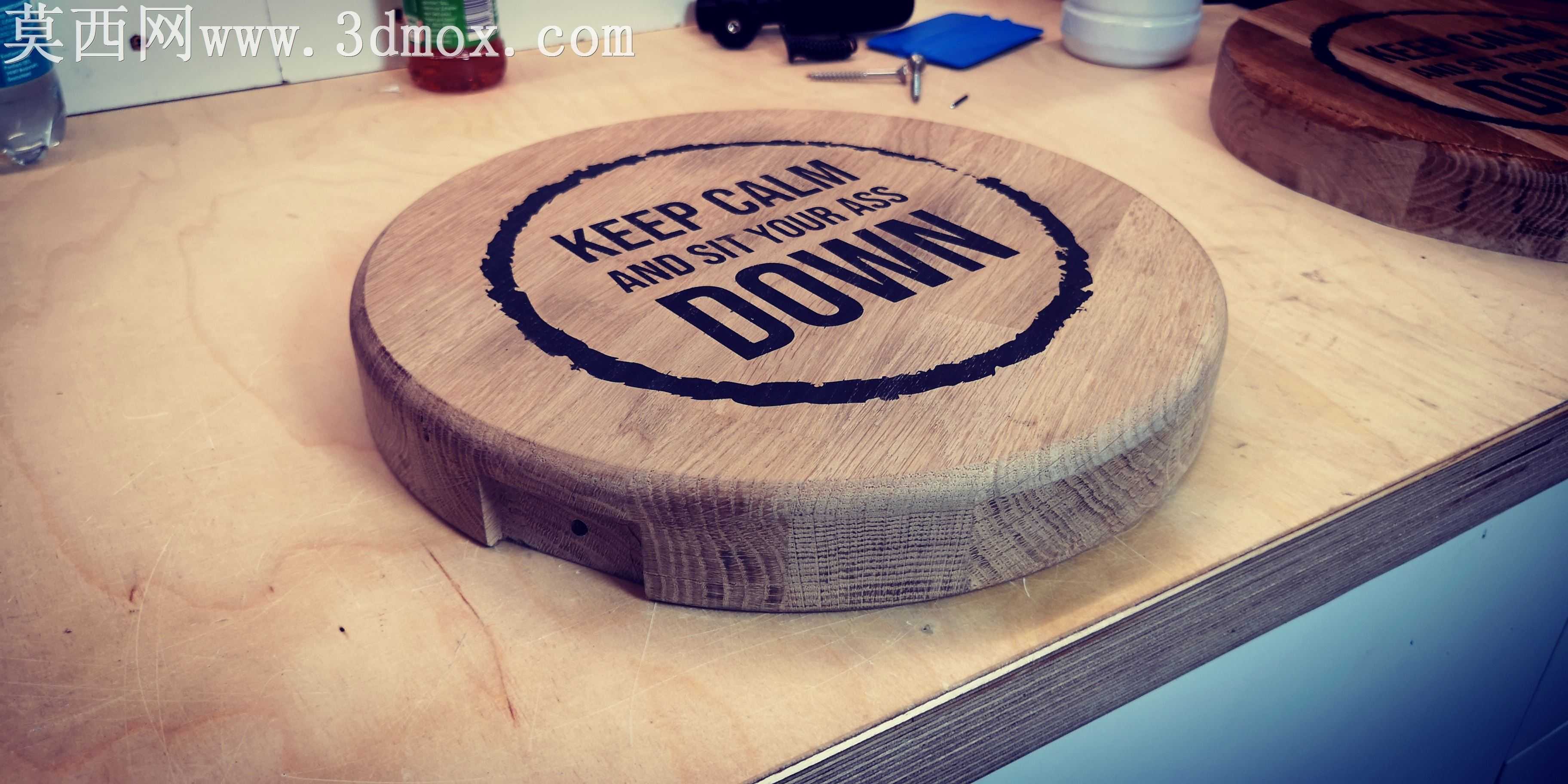

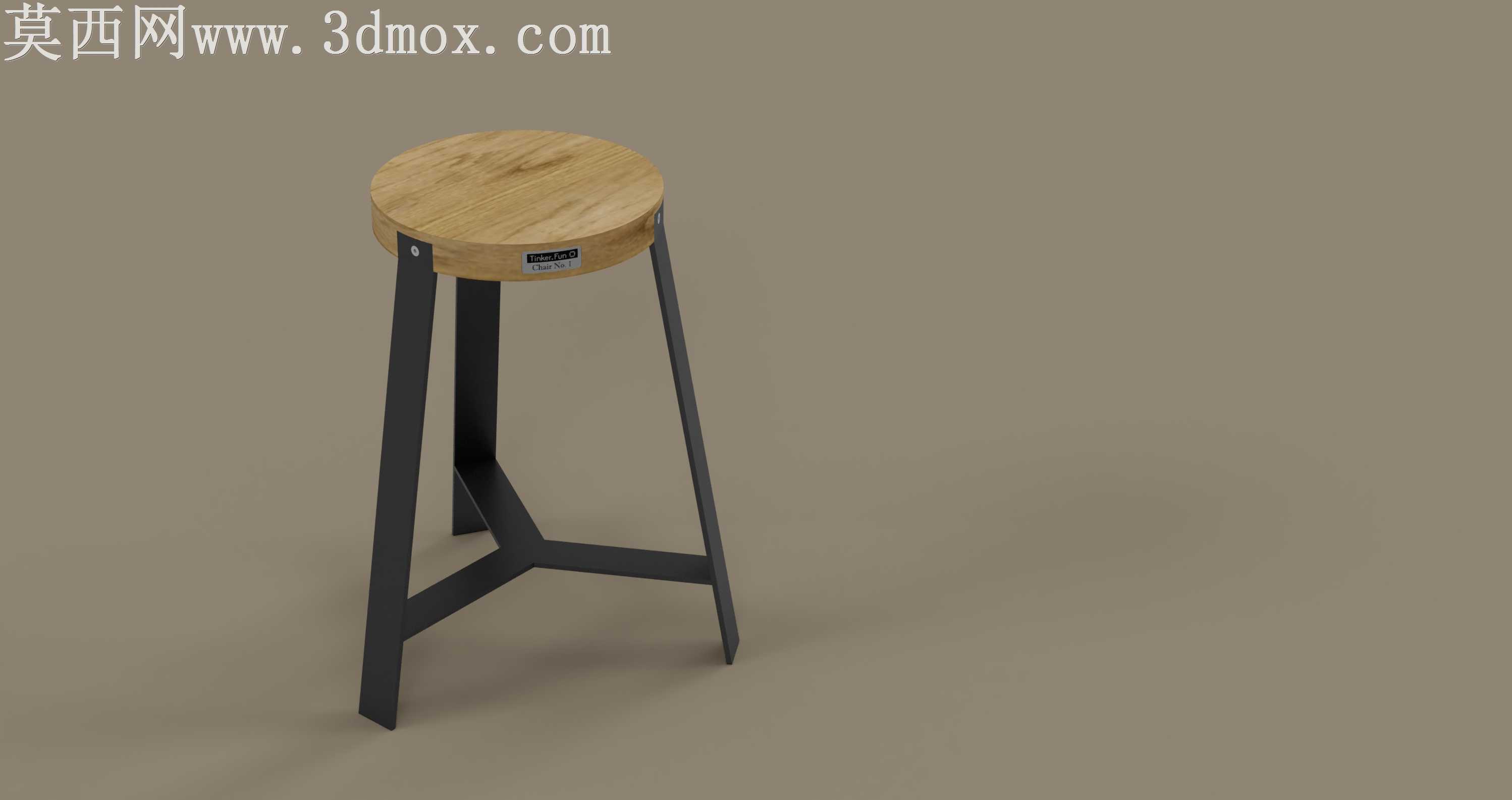

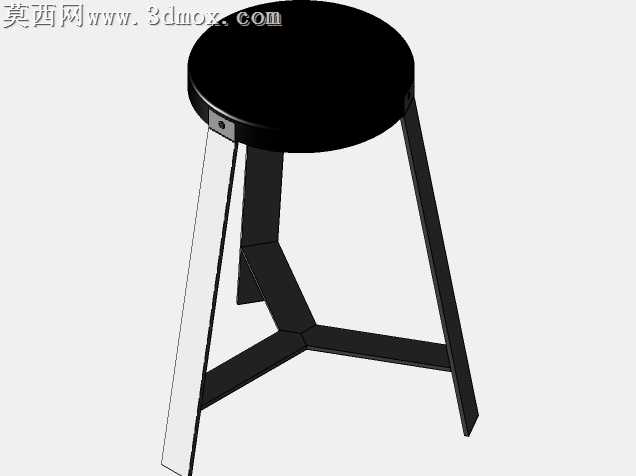

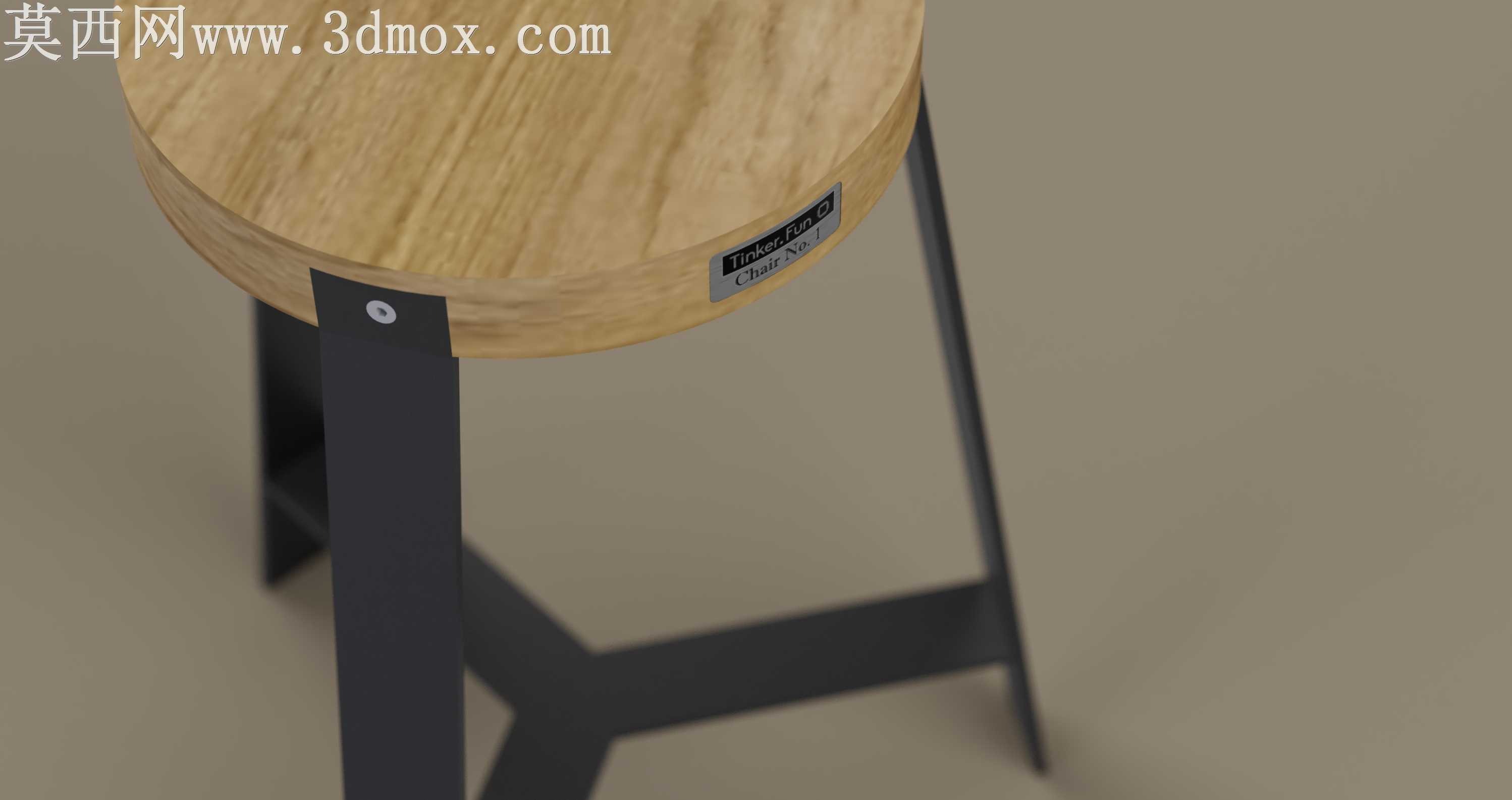

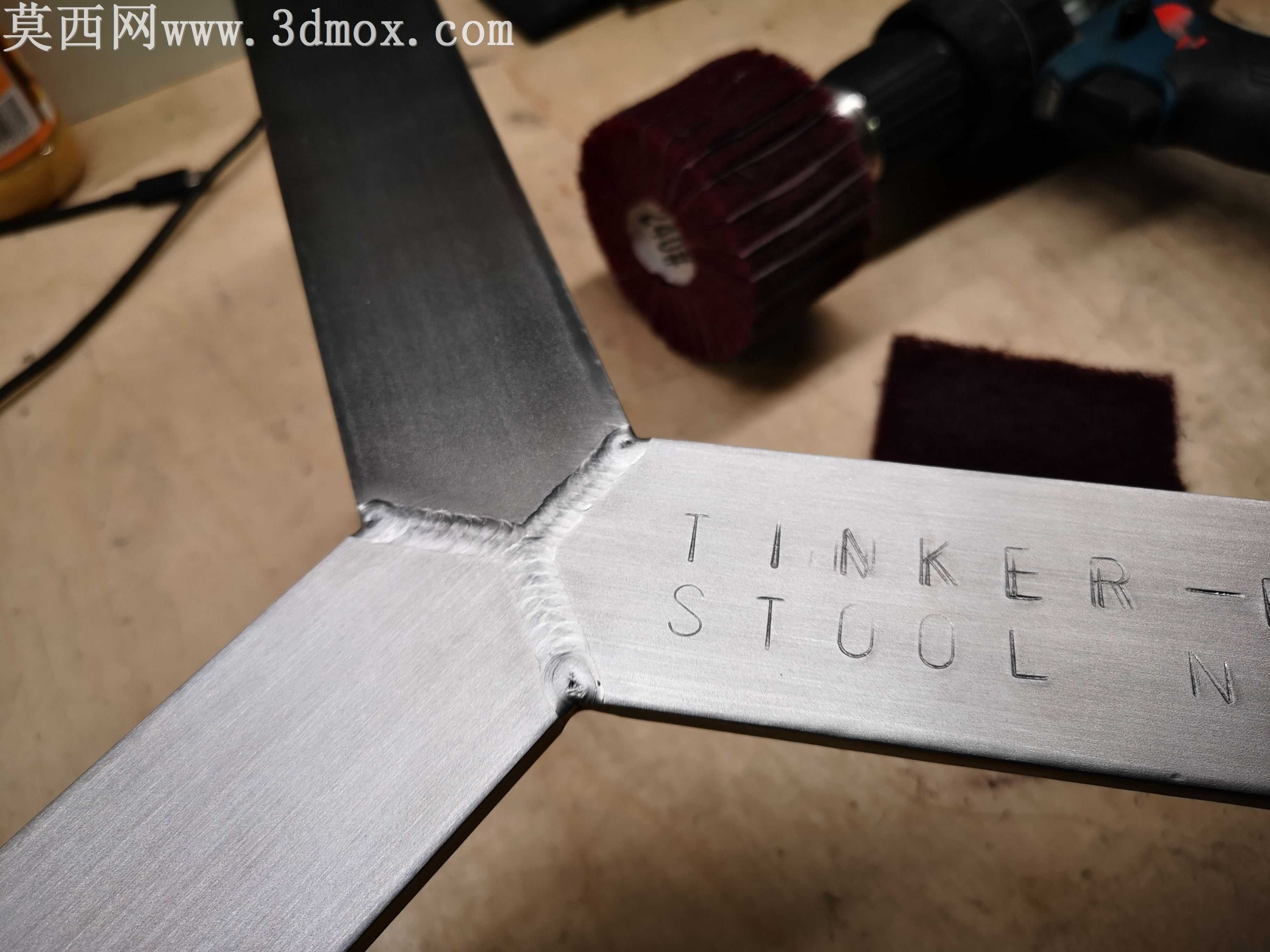

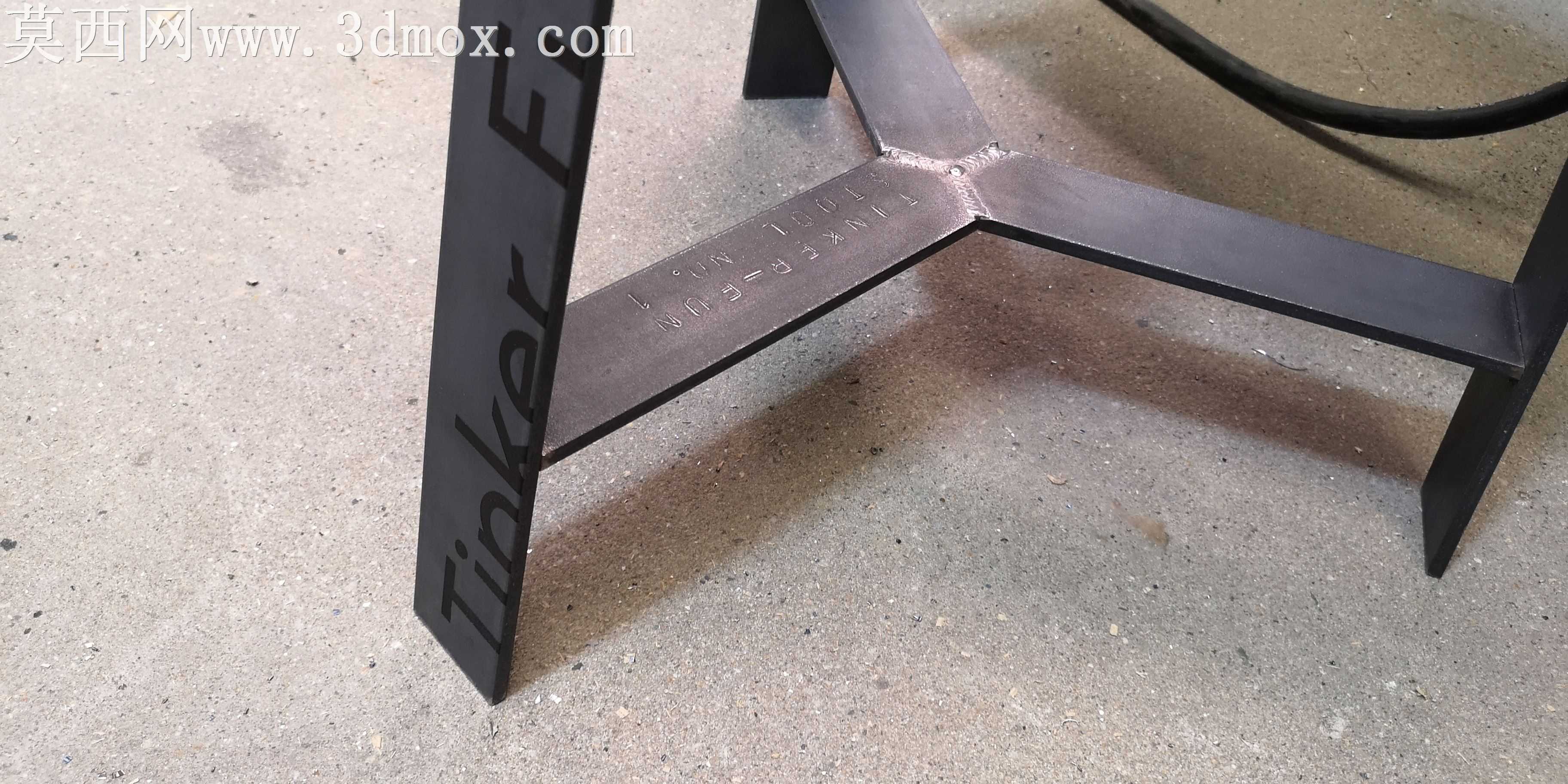

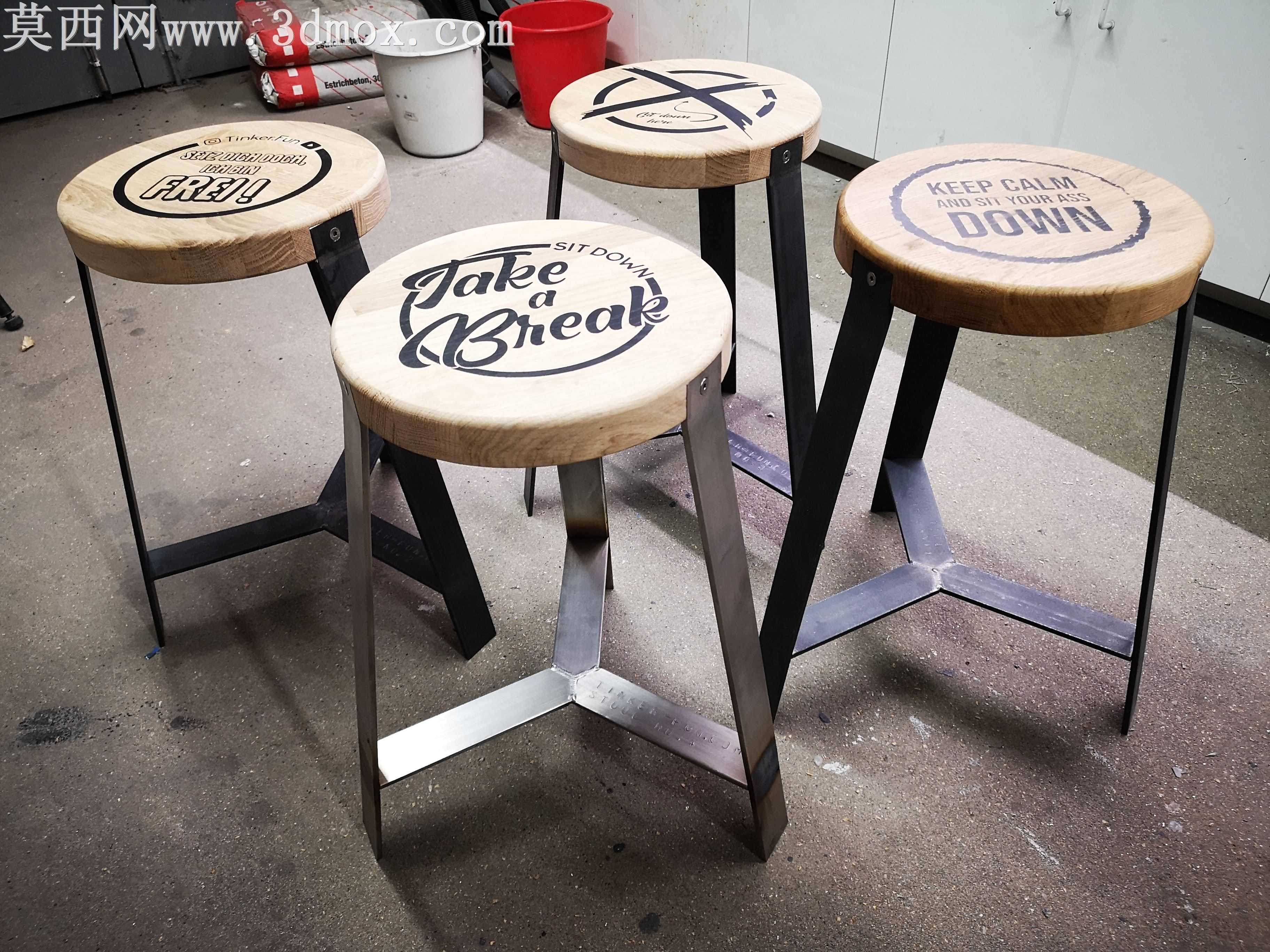

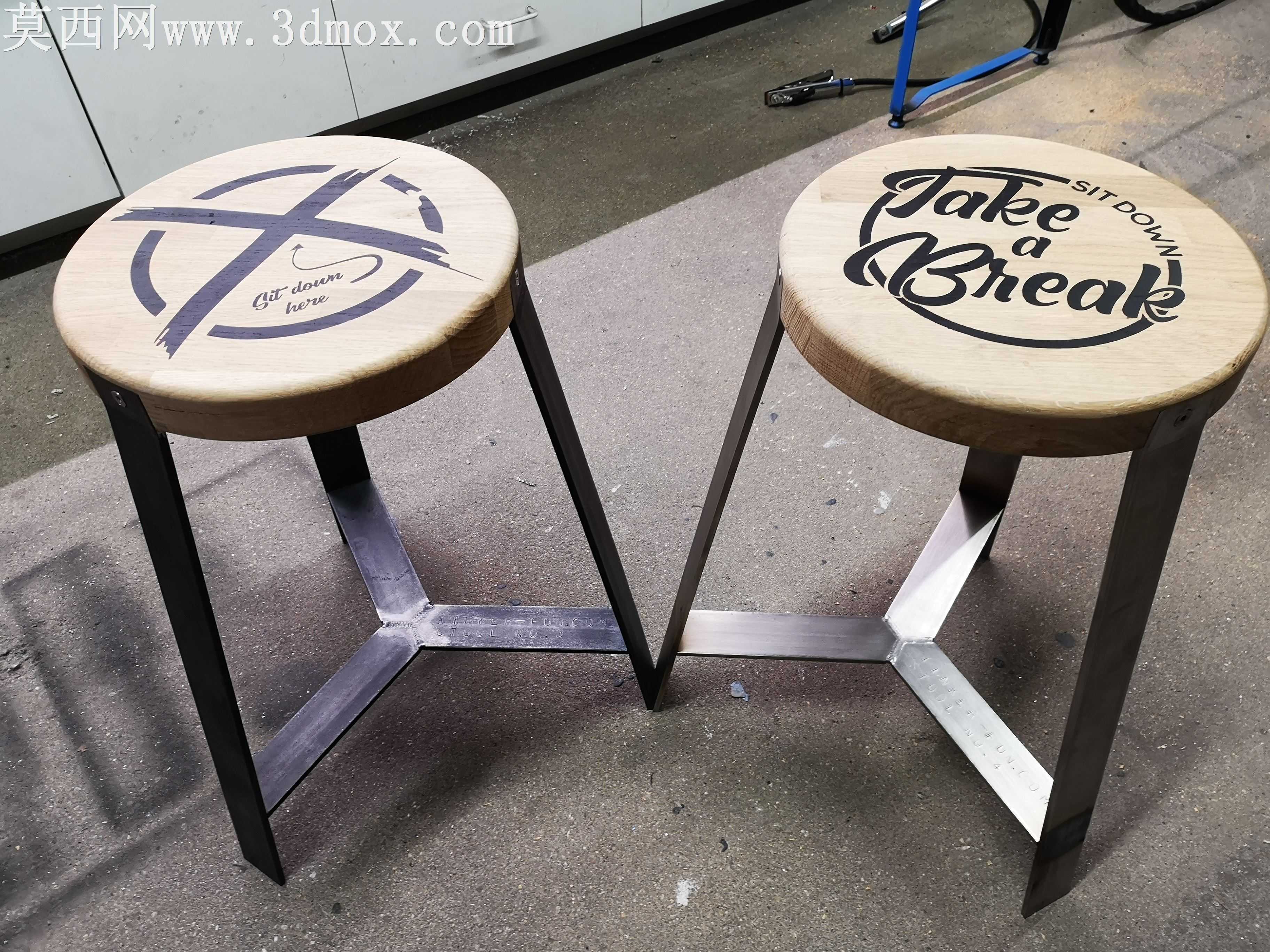

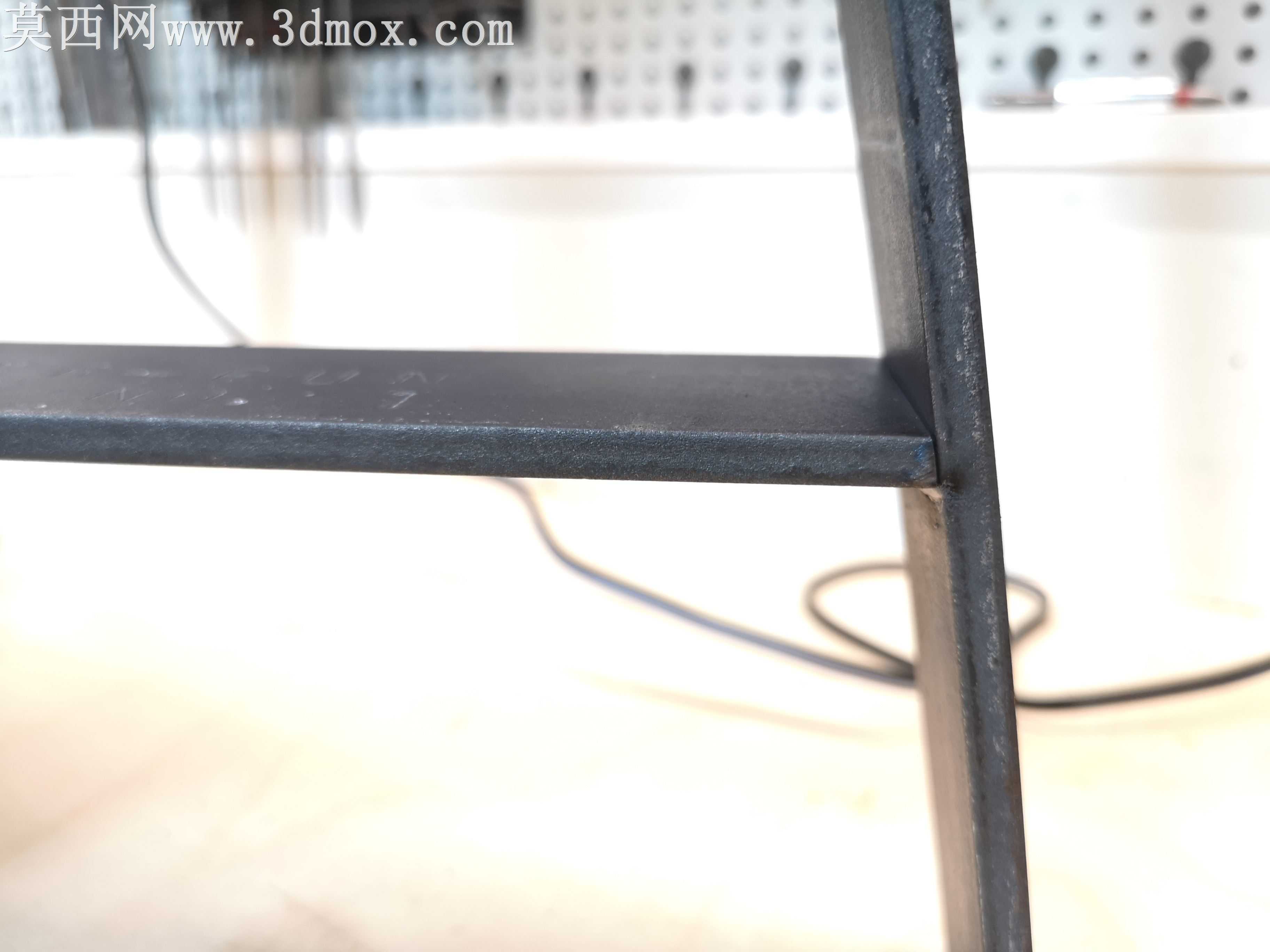

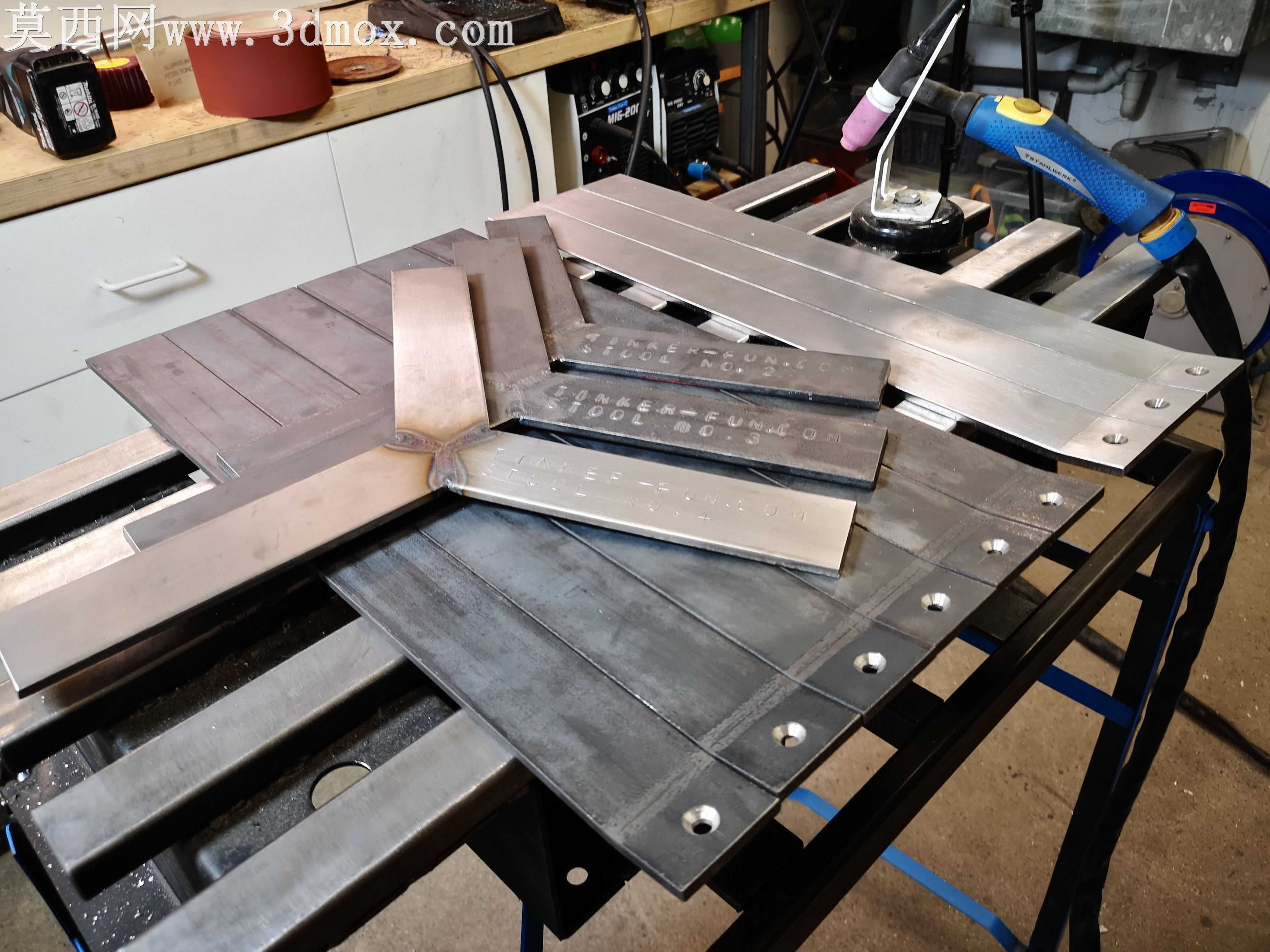

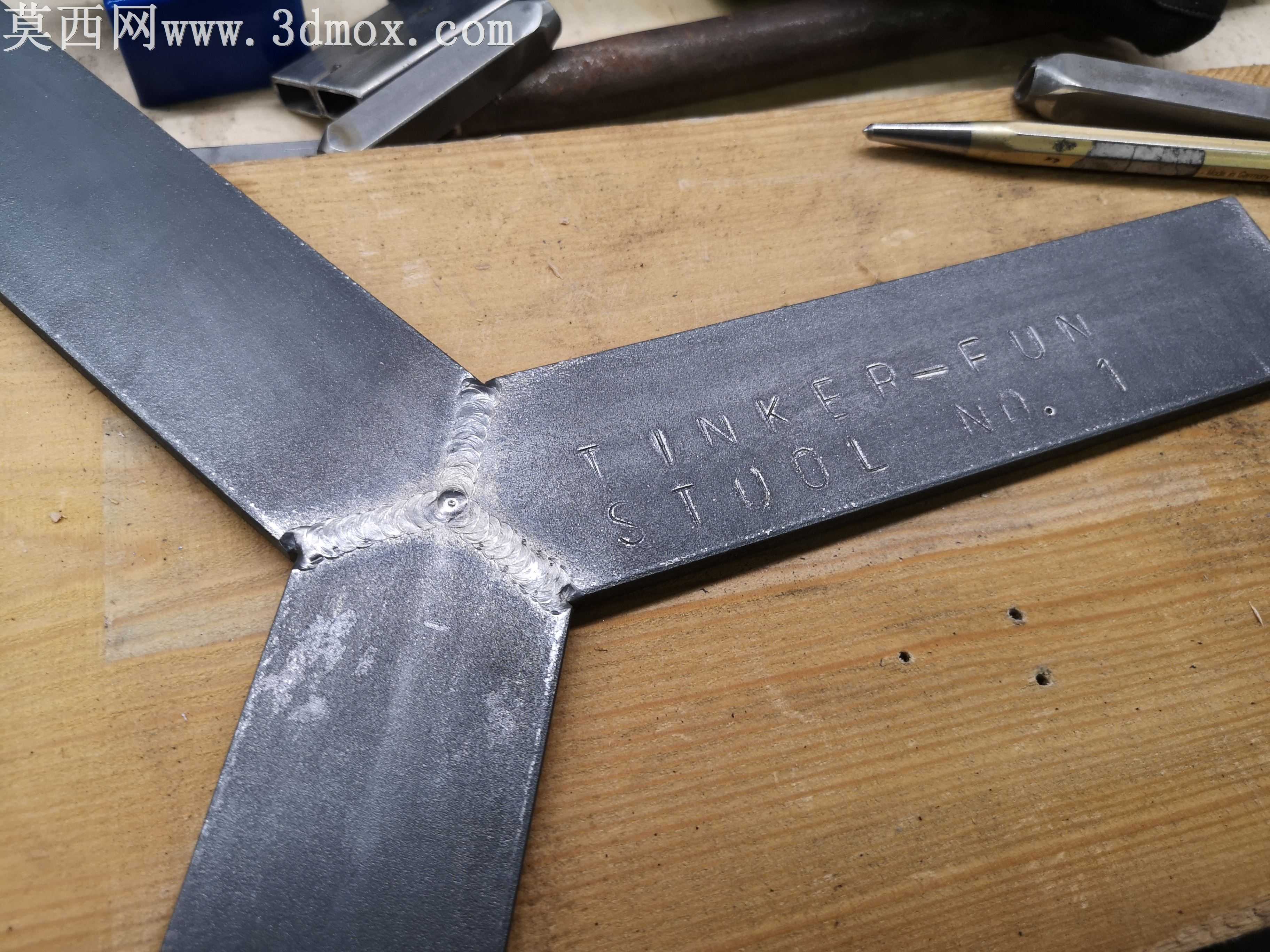

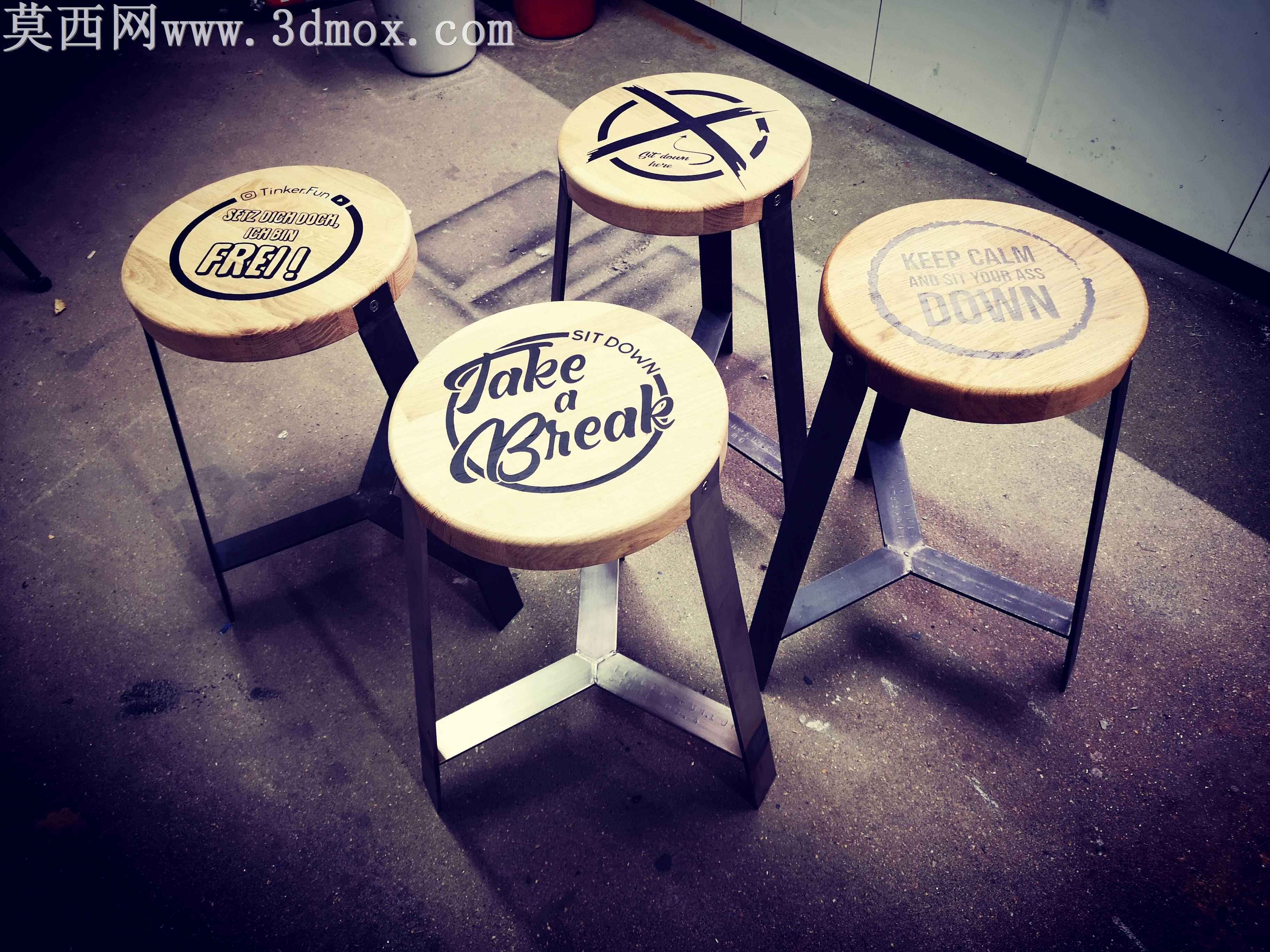

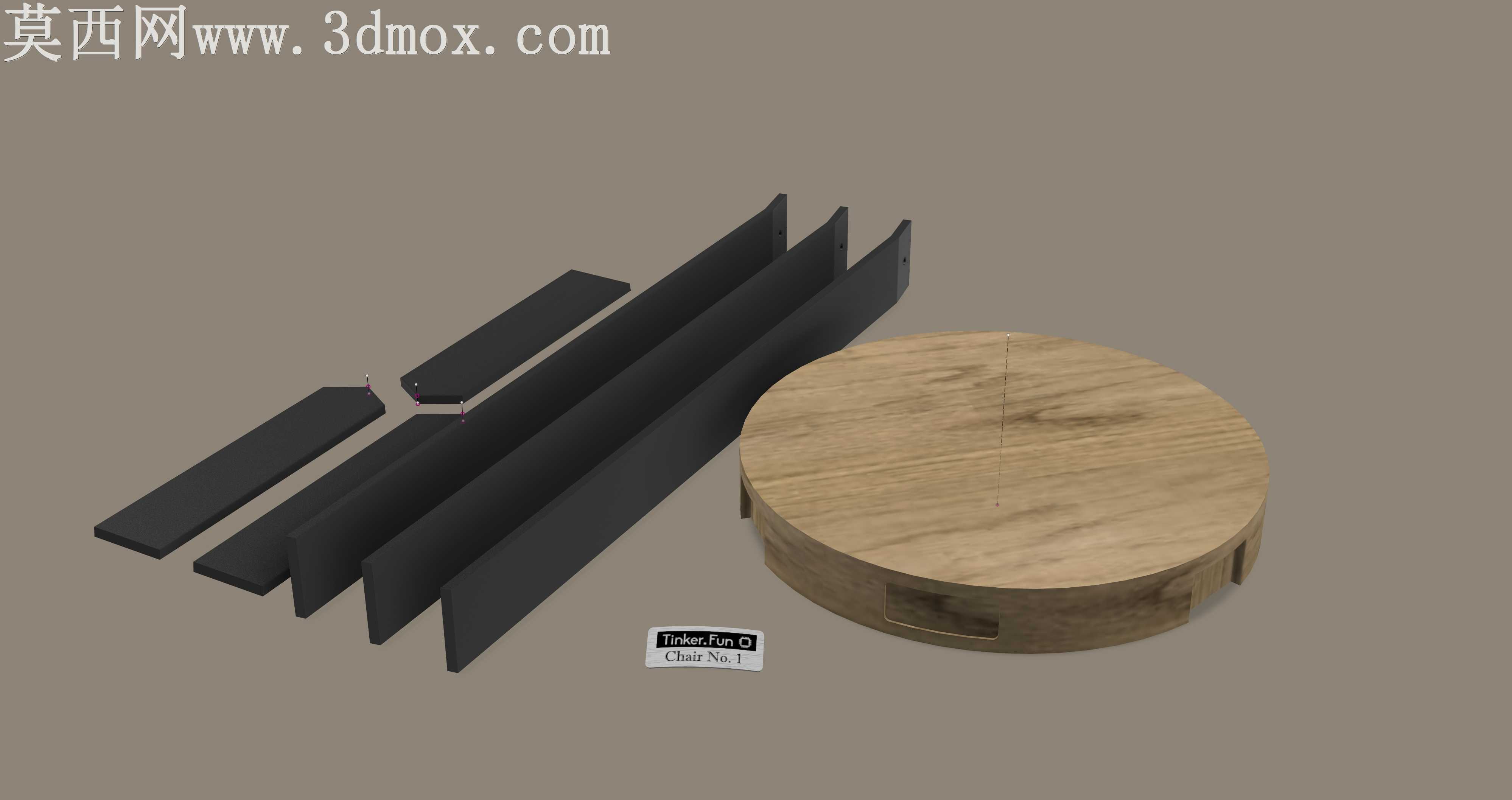

这次做这款木金属结合的圆凳，最开始是想给车间工位做个耐造又不丑的坐具，毕竟普通塑料凳用俩月就裂，全金属凳坐久了硌腿，才想着把两种材质的优势捏到一起。建模的时候最先卡壳的是凳腿的支撑结构，一开始想做常规四条腿，后来算下来车间地面难免有不平整的情况，四条腿只要有一个腿虚位就晃得厉害，干脆改成三脚支撑，三点共面的特性不管地面有点小凹凸都能稳当贴住，省了后期调脚垫的麻烦。凳面选实木的时候特意没做复杂曲面，就留了平整的圆形厚板，边缘倒了个3毫米的小圆角，既不会硌大腿，加工的时候也不用上五轴，普通车床就能车出来，金属框架部分一开始想做方管焊接，后来试了下折弯一体的结构，把三根主腿和底部的三角连接撑用整根扁钢折弯出来，焊接点只留凳面和腿连接的三个位置，少了好几条焊缝，不仅加工省时间，后期打磨喷塑也不容易藏锈。处理凳面和金属架的配合位时，特意在金属腿顶端做了个内凹的托边，刚好卡住木凳面的下沿，不用打通孔上螺丝，从金属托侧面拧两个沉头机米螺丝顶住木面就行，既不会破坏凳面的完整质感，后期木面磨花了想换也不用拆整个架子，拧下螺丝就能抽出来换。材质调试的时候，金属部分没做亮面镀铬，选了哑光黑的喷塑质感，粗糙度调到0.3，反射压到15%，车间里有点油污灰尘也不显脏，木面选了橡木的纹理，特意把纹理方向顺着凳面径向走，还加了一点点涂油后的温润反光，不是那种亮堂堂的漆面色，就是木蜡油擦完的半哑光质感，坐上去不会像金属面那样冰屁股。一开始还担心三脚结构侧翻的问题，特意把底部三角支撑的外接圆直径做到比凳面小5厘米，腿的外倾角度调到12度，算下来人坐上去哪怕侧身够旁边的工具，重心也不会跑出支撑圈，试了下模拟120公斤的载荷压在凳面边缘，结构形变不到0.2毫米，完全够车间日常用。后来还在金属腿和横撑的连接位置做了小的圆弧过渡，没留直角焊缝，一是避免应力集中用久了裂，二是车间里工人走动不小心磕到腿，圆弧边也不会刮破工服。
